Hook 實戰之 Hook AMS

本文 Android 系統原始碼基于 9.0

我們知道新建一個 Activity 之后我們需要在 manifest 中注冊，否則啟動的時候就會崩潰，現在使用 Hook 的方法繞過檢查來啟動一個沒有注冊的 Activity，

如果我們不注冊的話就會報下面的錯誤：

Caused by: android.content.ActivityNotFoundException: Unable to find explicit activity class {com.jeanboy.app.hooktrainning/com.jeanboy.app.hooktrainning.UnregisterActivity}; have you declared this activity in your AndroidManifest.xml?

尋找第一個 Hook 點

startActivity(new Intent(this, UnregisterActivity.class));

我們從 startActivity() 可以看到：

@Override
public void startActivity(Intent intent) {
  this.startActivity(intent, null);
}

@Override
public void startActivity(Intent intent, @Nullable Bundle options) {
  if (options != null) {
    startActivityForResult(intent, -1, options);
  } else {
    startActivityForResult(intent, -1);
  }
}

public void startActivityForResult(@RequiresPermission Intent intent, int requestCode) {
  startActivityForResult(intent, requestCode, null);
}

public void startActivityForResult(@RequiresPermission Intent intent, int requestCode,
                                   @Nullable Bundle options) {
  if (mParent == null) {
    options = transferSpringboardActivityOptions(options);
    // 關鍵代碼
    Instrumentation.ActivityResult ar =
      mInstrumentation.execStartActivity(
      this, mMainThread.getApplicationThread(), mToken, this,
      intent, requestCode, options);
    if (ar != null) {
      mMainThread.sendActivityResult(
        mToken, mEmbeddedID, requestCode, ar.getResultCode(),
        ar.getResultData());
    }
    if (requestCode >= 0) {
      mStartedActivity = true;
    }

    cancelInputsAndStartExitTransition(options);
  } else {
    if (options != null) {
      mParent.startActivityFromChild(this, intent, requestCode, options);
    } else {
      mParent.startActivityFromChild(this, intent, requestCode);
    }
  }
}

可以看到進入到了 Instrumentation 這個類中的 execStartActivity() 方法，

public ActivityResult execStartActivity(
  Context who, IBinder contextThread, IBinder token, Activity target,
  Intent intent, int requestCode, Bundle options) {
  IApplicationThread whoThread = (IApplicationThread) contextThread;
  // ...
  try {
    intent.migrateExtraStreamToClipData();
    intent.prepareToLeaveProcess(who);
    int result = ActivityManager.getService()
      .startActivity(whoThread, who.getBasePackageName(), intent,
                     intent.resolveTypeIfNeeded(who.getContentResolver()),
                     token, target != null ? target.mEmbeddedID : null,
                     requestCode, 0, null, options);
    checkStartActivityResult(result, intent);
  } catch (RemoteException e) {
    throw new RuntimeException("Failure from system", e);
  }
  return null;
}

可以看到 ActivityManager.getService() 是拿到 ActivityManagerService 服務在本地的代理物件，然后通過它操作 ActivityManagerService 執行 startActivity() 方法回傳一個結果，最后執行 checkStartActivityResult() 方法，

public static void checkStartActivityResult(int res, Object intent) {
  if (!ActivityManager.isStartResultFatalError(res)) {
    return;
  }

  switch (res) {
    case ActivityManager.START_INTENT_NOT_RESOLVED:
    case ActivityManager.START_CLASS_NOT_FOUND:
      if (intent instanceof Intent && ((Intent)intent).getComponent() != null)
        throw new ActivityNotFoundException(
        "Unable to find explicit activity class "
        + ((Intent)intent).getComponent().toShortString()
        + "; have you declared this activity in your AndroidManifest.xml?");
      throw new ActivityNotFoundException(
        "No Activity found to handle " + intent);
    // ...
  }
}

在 checkStartActivityResult() 方法中可以看到，當 res 回傳是 START_CLASS_NOT_FOUND 的時候就會報出一開始的錯誤了，因為我們傳過去的 Activity ActivityManagerService 找不到，

所以我們就可以把檢查方法之前的 ActivityManager.getService().startActivity() 作為一個 Hook 點，我們給它隨便傳一個注冊過的 Acivity，這樣就可以欺騙 ActivityManagerService 了，

ActivityManager.getService()

public static IActivityManager getService() {
  return IActivityManagerSingleton.get();
}

private static final Singleton<IActivityManager> IActivityManagerSingleton =
  new Singleton<IActivityManager>() {
  @Override
  protected IActivityManager create() {
    final IBinder b = ServiceManager.getService(Context.ACTIVITY_TASK_SERVICE);
    return IActivityManager.Stub.asInterface(b);
  }
};

• Singleton

public abstract class Singleton<T> {
  public Singleton() { }
  private T mInstance;
  protected abstract T create();
  public final T get() {
    synchronized (this) {
      if (mInstance == null) {
        mInstance = create();
      }
      return mInstance;
    }
  }
}

可以看到 Singleton 是一個系統的單例類，getService() 方法呼叫的時候，就會 create() 方法，最侄訓呼叫 IActivityManagerSingleton 中的 create() 方法創建一個 IActivityManager 回傳，

IActivityManager 就是 ActivityManagerService 在本地的代理物件，用來進行行程間的 Binder 通信，

Hook IActivityManager

我們來 Hook IActivityManager，替換成我們自己的，

先定義一個空的 ProxyActivity，并在 AnroidManifest 中注冊：

public class ProxyActivity extends AppCompatActivity {

  @Override
  protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_proxy);
  }
}

然后在 Application 中 Hook 住 ActivityManagerService，

public class MainApplication extends Application {

  @Override
  public void onCreate() {
    super.onCreate();
    HookAMS.hookStartActivity(this);
  }
}

• HookAMS

public class HookAMS {

  public static void hookStartActivity(final Context context) {
    try {
      // 獲取到 ActivityTaskManager 的 Class 物件
      @SuppressLint("PrivateApi")
      Class<?> amClass = Class.forName("android.app.ActivityManager");
      // 獲取到 IActivityTaskManagerSingleton 成員變數
      Field iActivityTaskManagerSingletonField = amClass.getDeclaredField("IActivityManagerSingleton");
      iActivityTaskManagerSingletonField.setAccessible(true);
      // 獲取 IActivityTaskManagerSingleton 成員變數的值
      Object IActivityTaskManagerSingleton = iActivityTaskManagerSingletonField.get(null);

      // 獲取 getService() 方法
      @SuppressLint("BlockedPrivateApi")
      Method getService = amClass.getDeclaredMethod("getService");
      getService.setAccessible(true);
      // 執行 getService() 方法
      final Object IActivityTaskManager = getService.invoke(null);

      // 獲取到 IActivityTaskManager 的 Class 物件
      @SuppressLint("PrivateApi")
      Class<?> iamClass = Class.forName("android.app.IActivityManager");
      // 創建代理類 IActivityTaskManager
      Object proxyIActivityManager = Proxy.newProxyInstance(context.getClassLoader(), new Class[]{iamClass}, new InvocationHandler() {
        @Override
        public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
          if ("startActivity".equals(method.getName())) {
            Intent proxyIntent = new Intent(context, ProxyActivity.class);
            // startActivity 第三個引數為 Intent
            proxyIntent.putExtra("targetIntent", (Intent) args[2]);
            args[2] = proxyIntent;
          }
          return method.invoke(IActivityTaskManager, args);
        }
      });

      // 獲取到 Singleton 的 Class 物件
      @SuppressLint("PrivateApi")
      Class<?> sClass = Class.forName("android.util.Singleton");
      // 獲取到 mInstance 成員變數
      Field mInstanceField = sClass.getDeclaredField("mInstance");
      mInstanceField.setAccessible(true);
      // 賦值 proxyIActivityManager 給 mInstance 成員變數
      mInstanceField.set(IActivityTaskManagerSingleton, proxyIActivityManager);
    } catch (ClassNotFoundException | NoSuchFieldException | IllegalAccessException | NoSuchMethodException | InvocationTargetException e) {
      e.printStackTrace();
    }
  }
}

我們的目的很清楚，通過反射拿到 IActivityManager 的實體，然后把它替換成我們自己的 proxyIActivityManager，動態代理物件中，我們把 intent 替換成一個注冊過的 Activity 也就是 ProxyActivity，現在我們就攔截住了，當我們跳轉到 UnregisterActivity 這個沒有注冊的 Activity 的時候，就會先跳轉到該 ProxyActivity，

當然這不是我們想要的效果，我們需要在檢查完之后再給它替換回來，所以在檢查完后還要 Hook 一個地方給它換回來，

尋找第二個 Hook 點

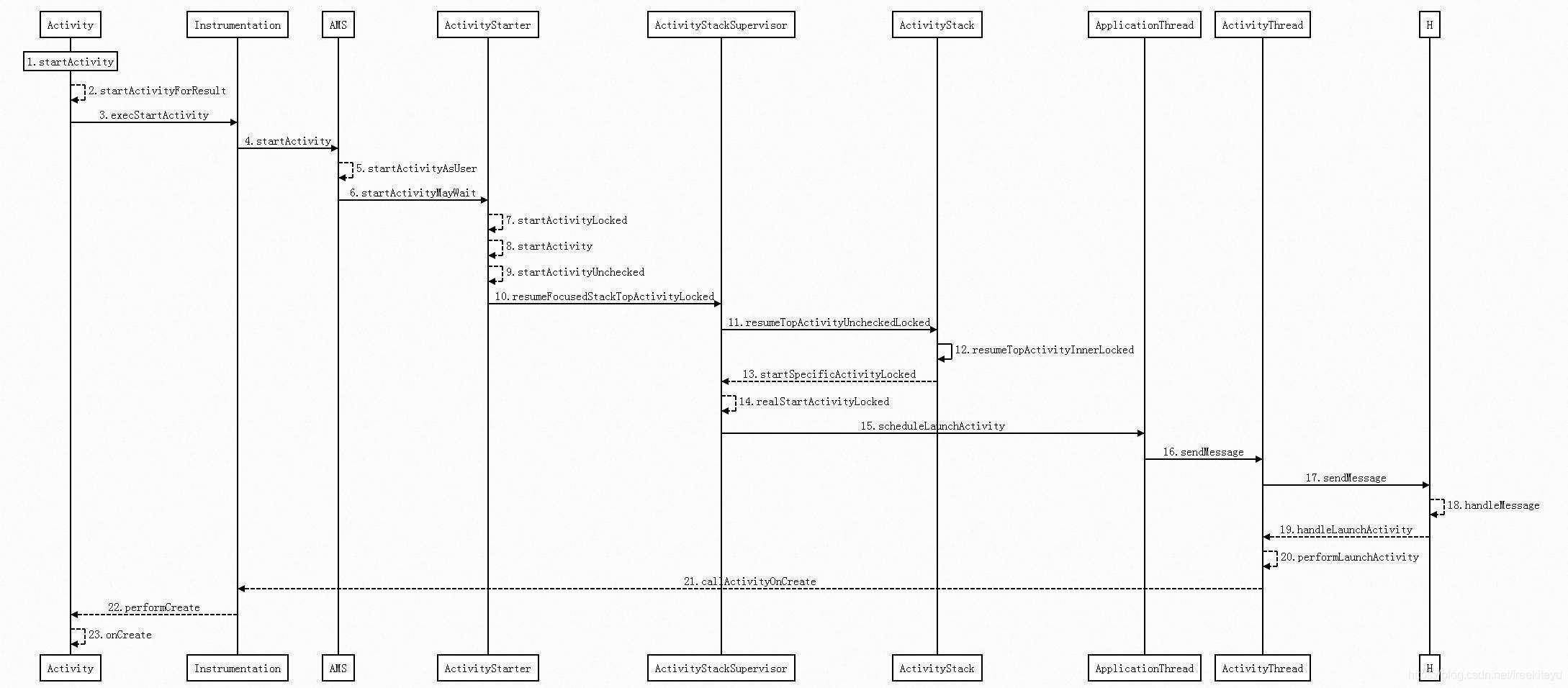

熟悉 Activity 的啟動流程的都知道，ActivityManagerService 處理完成之后，會執行到 realStartActivityLocked()，最侄訓回到 ActivityThread 類中的 mH 這個 Handler 中進行最后的處理，

class H extends Handler {
  // ...
  public void handleMessage(Message msg) {
    switch (msg.what) {
      // ...
      case EXECUTE_TRANSACTION:
        final ClientTransaction transaction = (ClientTransaction) msg.obj;
        mTransactionExecutor.execute(transaction);
        if (isSystem()) {
          transaction.recycle();
        }
        break;
    }
    Object obj = msg.obj;
    if (obj instanceof SomeArgs) {
      ((SomeArgs) obj).recycle();
    }
  }
}

ClientTransaction 內部有一個 ClientTransactionItem 的集合，

public class ClientTransaction implements Parcelable, ObjectPoolItem {
  private List<ClientTransactionItem> mActivityCallbacks;
  // ...
}

在 realStartActivityLocked() 方法中可以看到將一個 LaunchActivityItem 添加到 ClientTransaction 中的集合中，也就是 mActivityCallbacks 中，

public class LaunchActivityItem extends ClientTransactionItem {
  private Intent mIntent;
  private int mIdent;
  private ActivityInfo mInfo;
  private Configuration mCurConfig;
  private Configuration mOverrideConfig;
  private CompatibilityInfo mCompatInfo;
  private String mReferrer;
  private IVoiceInteractor mVoiceInteractor;
  private int mProcState;
  private Bundle mState;
  private PersistableBundle mPersistentState;
  private List<ResultInfo> mPendingResults;
  private List<ReferrerIntent> mPendingNewIntents;
  private boolean mIsForward;
  private ProfilerInfo mProfilerInfo;
  private IBinder mAssistToken;
	// ...
}

LaunchActivityItem 中存盤了 Activity 的各種資訊，這里有一個 mIntent 引數，它現在的跳轉是我們在上一個 Hook 點改變成的 ProxyActivity，所以這里我們需要重新給他還原會我們的 UnregisterActivity，這樣才能順利跳轉到 UnregisterActivity 中，

因此，我們需要在執行 Handler 中的 handleMessage() 方法之前將它給改了，

我們知道 Handler 的訊息分發機制中有一個 dispatchMessage() 方法：

public void dispatchMessage(@NonNull Message msg) {
  if (msg.callback != null) {
    handleCallback(msg);
  } else {
    if (mCallback != null) {
      if (mCallback.handleMessage(msg)) {
        return;
      }
    }
    handleMessage(msg);
  }
}

Activity 的啟動最侄訓執行 handleMessage() 方法，而在這個之前有一個判斷，如果 mCallback 不為 null 就執行 mCallback.handleMessage(msg) 方法，所以我們可以給它傳一個我們自己的 CallBack，在內部將 mIntent 給改了，然后回傳 false 它還是會繼續執行下面的 handleMessage 方法，這樣就完成了替換，

Hook ActivityThread

然后在 Application 中 Hook 住 ActivityThread，

public class MainApplication extends Application {

  @Override
  public void onCreate() {
    super.onCreate();
    HookAMS.hookStartActivity(this);
    HookAMS.hookActivityThread();
  }
}

• hookActivityThread()

public class HookAMS {
  // ...
  public static void hookActivityThread() {
    try {
      // 獲取到 mH 物件
      @SuppressLint("PrivateApi")
      Class<?> atClass = Class.forName("android.app.ActivityThread");
      Field mHField = atClass.getDeclaredField("mH");
      mHField.setAccessible(true);
      // 獲取到 ActivityThread 物件
      @SuppressLint("DiscouragedPrivateApi")
      Method currentActivityThreadMethod = atClass.getDeclaredMethod("currentActivityThread");
      Object currentActivityThread = currentActivityThreadMethod.invoke(null);
      Object mH = mHField.get(currentActivityThread);
      // 拿到 mCallback 替換成我們自己的
      Field mCallbackField = Handler.class.getDeclaredField("mCallback");
      mCallbackField.setAccessible(true);
      mCallbackField.set(mH, new MyCallback());
    } catch (ClassNotFoundException | NoSuchFieldException | NoSuchMethodException | IllegalAccessException | InvocationTargetException e) {
      e.printStackTrace();
    }
  }

  private static class MyCallback implements Handler.Callback {

    @Override
    public boolean handleMessage(@NonNull Message msg) {
      Object clientTransactionObj = msg.obj;

      try {
        @SuppressLint("PrivateApi")
        Class<?> laiClass = Class.forName("android.app.servertransaction.LaunchActivityItem");

        Field mActivityCallbacksField = clientTransactionObj.getClass().getDeclaredField("mActivityCallbacks");
        mActivityCallbacksField.setAccessible(true);
        List activityCallbackList = (List) mActivityCallbacksField.get(clientTransactionObj);
        if (activityCallbackList == null || activityCallbackList.size() == 0) {
          return false;
        }
        Object mLaunchActivityItem = activityCallbackList.get(0);
        if (!laiClass.isInstance(mLaunchActivityItem)) {
          return false;
        }
        Field mIntentField = laiClass.getDeclaredField("mIntent");
        mIntentField.setAccessible(true);
        // 獲取代理的 Intent
        Intent proxyIntent = (Intent) mIntentField.get(mLaunchActivityItem);
        if (proxyIntent == null) {
          return false;
        }
        // 獲取到前面傳入的 targetIntent
        Intent targetIntent = proxyIntent.getParcelableExtra("targetIntent");
        if (targetIntent != null) {
          // 替換 Intent
          mIntentField.set(mLaunchActivityItem, targetIntent);
        }
      } catch (ClassNotFoundException | NoSuchFieldException | IllegalAccessException e) {
        e.printStackTrace();
      }
      return false;
    }
  }
}

這樣就完成了對 ActivityManagerService 的欺騙，可以啟動沒有在 manifest 中注冊過的 Activity 了，
