在半導體芯片行業中，有一個詞是我們經常能看到的，那就是PMU，可是你知道PMU與PMU也是有區別的嗎？通常，在半導體行業中，PMU會有兩個含義，一個是PMU(Power Management Unit)，另一個是PMU（Precision Measurement Unit），這兩個外表長得很像的PMU可以說是兩個既有聯系又有很大區別的詞匯，
首先，我們來講講Power Management Unit（電源管理單元），Power Management Unit是一種高度集成的、針對便攜式應用的電源管理方案，即將傳統分立的若干類電源管理器件整合在單個的封裝之內，這樣可實作更高的電源轉換效率和更低功耗，Power Management Unit一般是和主芯片系結定制的，因為它要配合CPU的上電時序，某些電壓的上電順序和之間的時間間隔有先后關系和時間要求
對于集成電路芯片來說，Power Management Unit主要有以下幾個作用：
- 芯片系統通常使用不同的電壓,開通和關閉電源時,如果不嚴格遵循芯片要求的順序和時間，不但系統不能起動，嚴重時會啥訓芯片，
- 半導體電路在作業時，作業電流會時大時小，用行業術語來說，就是負載不是恒定的，這對提供電源的電路，要求負載變動時，電源電路要能保持負載芯片得到的電壓不變，
- 有時候系統使用的電源電壓可能不穩定,這就要求電源電路的輸出在輸入電壓的變動下也必須穩定，
- 為了節省電能，主要是考慮電池供電系統，不用的電源盡量關掉，比如照相功能，不用這功能時，就關上有關的電源，
Power Management Unit作為消費電子特定主芯片配套的電源管理集成單元，能提供主芯片所需要的、所有的、多檔次而各不相同電壓的電源，同電壓的能源供給不同的作業單元，像處理器、射頻器件、相機模塊等，使這些單元能夠正常作業，
說完芯片內部PMU，我們再來說一說另一個與芯片也息息相關的PMU，那就是Precision Measurement Unit（精密測量單元），我們都知道，在半導體產品設計制造以后，產品交付之前，需要進行大規模的半導體產品測驗或集成電路芯片的測驗，而Precision Measurement Unit就是用于精確的DC引數測量，它能驅動電流進入器件而去量測電壓或者為器件加上電壓而去量測產生的電流，在對PMU進行編程時，驅動功能可選擇為電壓或電流：如果選擇了電流，則測量模式自動被設定成電壓；反之，如果選擇了電壓，則測量模式自動被設定成電流，一旦選擇了驅動功能，則相應的數值必須同時被設定，
對于不同的測驗設備來說，PMU的數量跟測驗設備的等級有關，低端的測驗設備往往只有一個PMU，通過共享的方式被測驗通道（test channel）逐次使用；中端的則有一組PMU，通常為8個或16個，而一組通道往往也是8個或16個，這樣可以整組逐次使用；而高端的測驗設備則會采用per pin（每引腳）的結構，每個channel配置一個PMU，
值得注意的是，PMU上無論是驅動的范圍還是測量的量程，在連接到DUT的時候都不應該再發生變化，這種范圍或量程的變化會引起噪聲脈沖（浪涌），是一種信號電壓值短時間內的急劇變化產生的瞬間高壓，類似于ESD的放電，會對DUT造成損害，
通過以上的介紹我們可以知道，Precision Measurement Unit和Power Management Unit雖然都被稱為PMU，但一個是集成電路的電源管理控制單元，即輸入控制單元，一個是對集成電路或半導體產品進行測量程序中的精密測量單元即電信號輸出控制單元，
如果需要對集成電路DC引數進行測驗或者對半導體產品進行大規模批量測驗，具有多通道Per pin結構的Precision Measurement Unit就是一種非常省時省力的測驗設備，
最后，推薦兩款可用于大規模DC引數測驗并且具有每引腳PMU功能的數字IO模塊產品
一款是虹科GX5296，它是一款動態數字IO板卡，它能提供目前市場上任何3U PXI動態數字I / O板的最高性能和特性，支持32通道的每引腳PMU功能，支持定時，多個時間設定，資料格式化和高級定序器 – 為用戶提供了對系統，板卡或設備測驗應用程式進行模擬和測驗復雜數字總線的功能，矢量率達到了125MHz，提供從-2V到+7V的可編程驅動和感測電平，

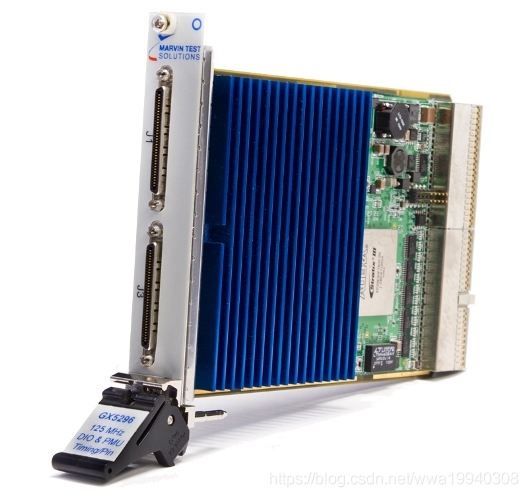

虹科GX5296實物圖
另一款是虹科GX5961，它是一款6U PXI數字IO板卡，它可以提供定時，輸入/輸出同步信號，排序以及最多32個每引腳PMU功能的I/O通道，支持-14V到+25V雙級驅動/感測，以及每通道的可編程負載，可支持多達528個雙向I/O通道
虹科GX5961實物圖
