詳解SpringBoot(2.3)應用制作Docker鏡像(官方方案)

關于《SpringBoot-2.3容器化技術》系列

《SpringBoot-2.3容器化技術》系列，旨在和大家一起學習實踐2.3版本帶來的最新容器化技術，讓咱們的Java應用更加適應容器化環境，在云計算時代依舊緊跟主流，保持競爭力；

全系列文章分為主題和輔助兩部分，主題部分如下：

1. 《體驗SpringBoot(2.3)應用制作Docker鏡像(官方方案)》；
2. 《詳解SpringBoot(2.3)應用制作Docker鏡像(官方方案)》；
3. 《掌握SpringBoot-2.3的容器探針：基礎篇》；
4. 《掌握SpringBoot-2.3的容器探針：深入篇》；
5. 《掌握SpringBoot-2.3的容器探針：實戰篇》；

輔助部分是一些參考資料和備忘總結，如下：

1. 《SpringBoot-2.3鏡像方案為什么要做多個layer》；
2. 《設定非root賬號不用sudo直接執行docker命令》；
3. 《開發階段，將SpringBoot應用快速部署到K8S》；

本篇簡介

在前文，咱們快速體驗了官方推薦的docker鏡像制作方案，但也產生了幾個疑問：

1. SpringBoot-2.3版本推薦的鏡像構建方案和舊版本比有什么不同？
2. pom.xml中spring-boot-maven-plugin插件新增的引數，到底做了什么？
3. Dockerfile中，java -Djarmode=layertools -jar application.jar extract這個操作啥意思?

本篇的目標就是解答上述問題，在尋找答案的程序中不斷補全知識點，提升自己；

關鍵知識點：鏡像layer

前文多次提到的鏡像layer到底是什么，為什么會有多層layer？有必要先把這個知識點夯實了，請參考文章《SpringBoot-2.3鏡像方案為什么要做多個layer》

老版本SpringBoot的官方方案

以SpringBoot-2.2.0.RELEASE版本為例，官方檔案(
https://docs.spring.io/spring-boot/docs/2.2.0.RELEASE/reference/pdf/spring-boot-reference.pdf)給出的做法如下：

1. 將SpringBoot工程編譯構建，在target目錄得到jar；
2. 在target目錄新建dependency檔案夾；
3. 將jar解壓到dependency檔案夾；
4. 撰寫Dockerfile檔案，內容如下：

FROM openjdk:8-jdk-alpine
VOLUME /tmp
ARG DEPENDENCY=target/dependency
COPY ${DEPENDENCY}/BOOT-INF/lib /app/lib
COPY ${DEPENDENCY}/META-INF /app/META-INF
COPY ${DEPENDENCY}/BOOT-INF/classes /app
ENTRYPOINT ["java","-cp","app:app/lib/*","com.example.MyApplication"]

5. 可見，官方推薦的做法是將整個jar檔案解壓，在Dockerfile中多次用COPY命令分別復制，這樣做的好處顯而易見：多個layer，如果鏡像的新版本中只修改了應用代碼，那么下載鏡像時只會下載/app這個layer，其他部分直接使用本地快取，這是docker鏡像的常規優化手段；
6. 上述方案有個小問題：麻煩！！！
7. 于是2.3.0.RELEASE版本做了些優化，讓事情變得簡單些；

2.3.0.RELEASE版本方案和舊版的區別

2.3.0.RELEASE版本構建Docker的步驟如下：

1. pom.xml中的spring-boot-maven-plugin插件增加一個配置項；
   2.編譯構建生成jar；
2. 撰寫Dockerfile，里面用到了多階段構建(multi-stage builds)，用工具從jar中提取拆分后，再多次執行COPY命令將拆分后的內容放入鏡像，達到多個layer的目的；

因此，2.3.0.RELEASE版本和舊版本相比有如下變化：

1. pom.xml中多了個引數；
2. 構建好jar后，無需自己解壓jar；
3. Dockefile內容不一樣，舊版是手動解壓jar，再在Dockerfile分別復制，2.3.0.RELEASE是通過java命令從jar中提取出各部分內容；

搞清楚了新舊版本的區別，咱們繼續研究下一個問題吧；

pom.xml中spring-boot-maven-plugin插件新增的引數

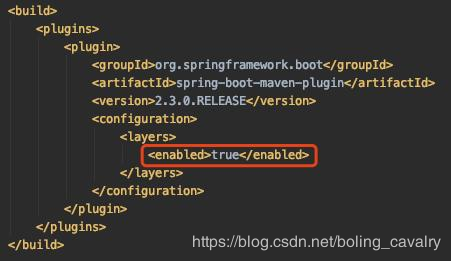

1. pring-boot-maven-plugin插件新增引數如下圖所示：

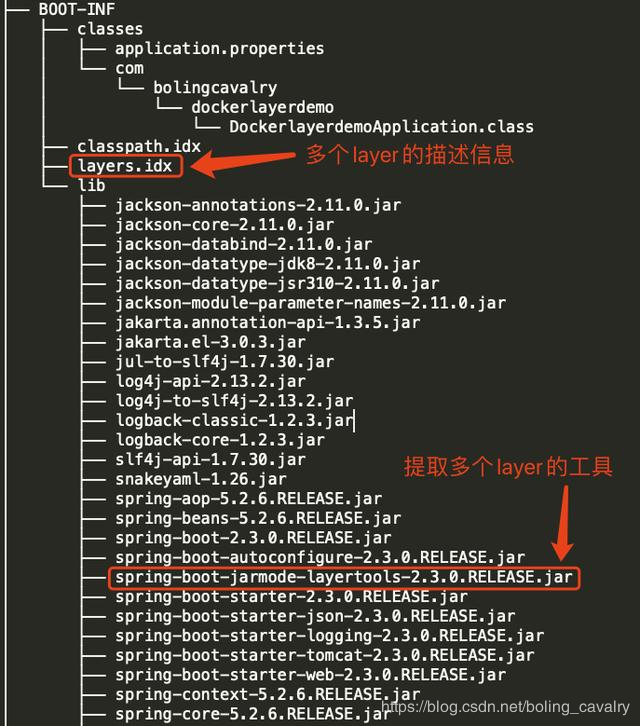

2. 上述引數有啥用？我這邊編譯構建了兩次jar，第一次有上述引數，第二次沒有，將兩次生成的jar解壓后對比，發現用了上述引數后，生成的jar會多出下圖紅框中的兩個檔案：

3. 看看layers.idx檔案的內容，如下圖：

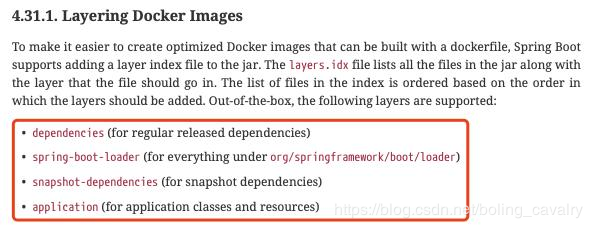

4. 上圖中的內容分別是什么意思呢？官方已給出了詳細解釋，如下圖紅框：

5. 綜上所述，layers.idx檔案是個清單，里面記錄了所有要被復制到鏡像中的資訊，接下來看看如何使用layers.idx檔案，這就涉及到jar包中新增的另一個檔案：spring-boot-jarmode-layertools-2.3.0.RELEASE.jar

spring-boot-jarmode-layertools工具

1. 前面已經介紹過jar中除了layers.idx，還多了個檔案：spring-boot-jarmode-layertools-2.3.0.RELEASE.jar ，來看看這個檔案的用處；
2. 進入工程的target目錄，這里面是編譯后的jar檔案(我這里檔案名為dockerlayerdemo-0.0.1-SNAPSHOT.jar)，注意此時的spring-boot-maven-plugin插件是帶上了下圖紅框中的引數的：

3. 執行以下命令：

java -Djarmode=layertools -jar dockerlayerdemo-0.0.1-SNAPSHOT.jar list

4. 得到結果如下圖所示，是layers.idx檔案的內容：

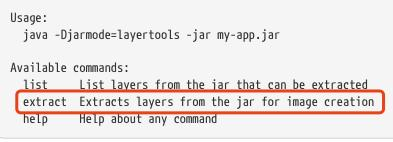

5. 來看看官方對這個layertools的解釋，list引數的作用上面我們已經體驗過了，重點是紅框中的extract引數，它的作用是從jar中提取構建鏡像所需的內容：

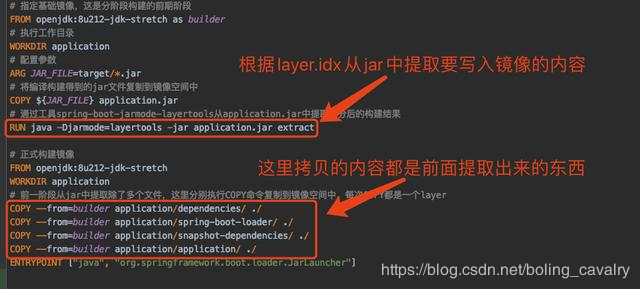

6. 看到這里，您是否想到了《體驗SpringBoot(2.3)應用制作Docker鏡像(官方方案)》中Dockerfile的內容，請看下圖的紅框和紅字，是否有種恍然大悟的感覺：jar構建生成清單layers.idx，Dockerfile中根據清單從jar提取檔案放入鏡像：

至此，三個問題都已經找到了答案，小結一下：

SpringBoot-2.3.0.RELEASE推薦的鏡像構建方案和舊版本相比有什么不同

1. pom.xml中的spring-boot-maven-plugin插件增加一個配置項；
2. 構建好jar后，舊版本要自己解壓jar，新版不需要；
3. 新版本的jar中，多了個檔案清單layers.idx和鏡像檔案處理工具spring-boot-jarmode-layertools-2.3.0.RELEASE.jar；
4. 舊版的Dockefile內容：因為前面解壓好了，所有在Dockerfile里直接復制前面解壓的內容，這里就有個風險：前一步解壓和當前復制的檔案位置要保證一致；
5. 新版的Dockerfile內容：使用工具spring-boot-jarmode-layertools-2.3.0.RELEASE.jar，根據的layers.idx內容從jar中提取檔案，復制到鏡像中；
6. 新版的Dockerfile中，由于使用了分階段構建，因此從jar提取檔案的操作不會保存到鏡像的layer中；

pom.xml中spring-boot-maven-plugin插件新增的引數，到底做了什么

spring-boot-maven-plugin插件新增的引數，使得編譯構建得到jar中多了兩個檔案，如下圖所示：

Dockerfile中，java -Djarmode=layertools -jar application.jar extract這個操作啥意思

1. java -Djarmode=layertools -jar application.jar extract的作用是從jar中提取檔案，這些檔案是docker鏡像的一部分；
2. 上述操作的引數是extract，另外還有兩個引數，官方解釋它們的作用如下：

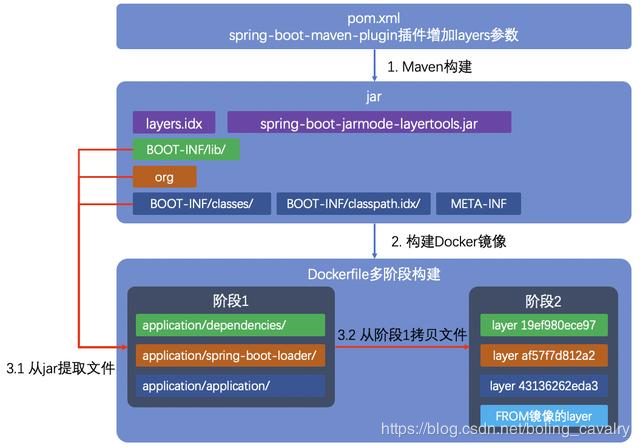

至此，問題已全部澄清，相信您對SpringBoot-2.3.0.RELEASE官方的鏡像構建方案也足夠了解了，最后是我根據自己的認識畫的流程圖，幫助您快速理解整個構建流程：
