物理介質
- 1. 設備直連通訊要求
- 2. 物理層傳輸介質
- a) OSI模型架構
- b) 傳輸介質的型別
1. 設備直連通訊要求
??a) 有物理層傳輸介質；
??b) IP地址同一網段；
2. 物理層傳輸介質

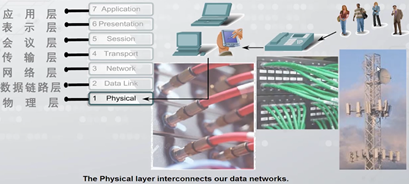

a) OSI模型架構
????OSI物理層通過網路介質傳輸構成資料鏈路層幀的位元，
????????

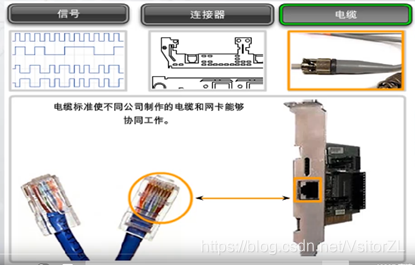

????物理層標準規定了信號、連接器和電纜（物理介質）要求，
????????
b) 傳輸介質的型別
??傳輸介質為實作網路中的資料通信提供物理連接，
????? 同軸電纜
????? 雙絞線：非屏蔽雙絞線、屏蔽雙絞線
????? 光纖：單模光纖、多模光纖
????????

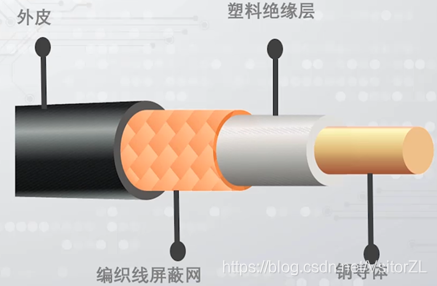

??（1）同軸電纜：主要應用于有線電視、攝像頭等，傳輸速率比較低；
????????

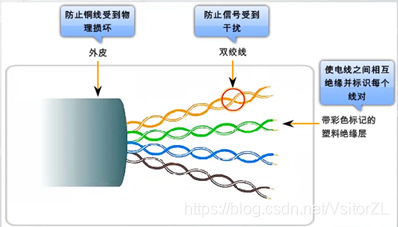

??（2）雙絞線：
????? CAT-1/2/3/4
??????1/2/3/4類雙絞線，傳輸速率較低，目前已基本淘汰
????? CAT-5
??????5類雙絞線，可用于100M以太網傳輸
????? CAT-5e/6
??????超5類/6類雙絞線，可用于1,000M以太網傳輸
????? CAT-6e
??????超6類雙絞線，可用于10,000M以太網傳輸
????? CAT-7
??????7類雙絞線，可用于更高標準(大于等于10,000M)以太網傳輸
????必須為屏蔽線
????1）非屏蔽雙絞線（UTP）電纜
????????
??????a) 絕緣套管中無屏蔽層
??????b) 價格低廉，用途廣泛

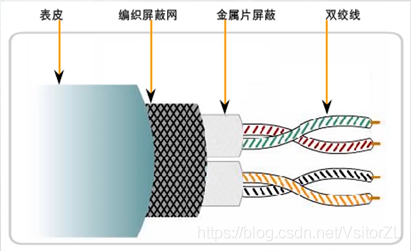

????3）屏蔽雙絞線（STP）電纜
????????
??????a) 絕緣套管中外層由鋁箔包裹，以減小輻射
??????b) 價格相對較高，（網速）高要求場合應用

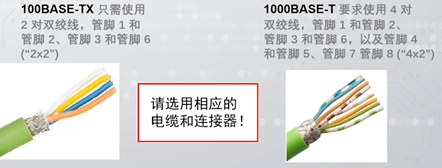

??（4）西門子快速以太網線纜：
????a) 100BASE-TX:通過Cat5（e）或 Cat6等級的雙絞線銅軸電纜進行電氣傳輸（100是100兆、BASE是基帶傳輸、TX是雙絞線）
????b) 銅軸電纜可連接的設備與交換組件間的距離最遠為100米（如果超過一百米的時候需要添加交換機或者交換元件）

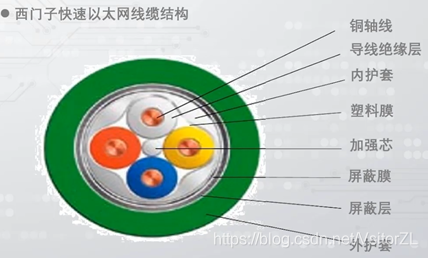

??（5）西門子快速以太網線纜結構：
????????
????總結：
??????a) 結構更為復雜，傳輸速率更高、更穩定，
??????b) 以太網幀傳輸速率可高達1千兆/每秒
??????c) 使用光纖電纜（1000BASE-X）或者銅軸雙絞線電纜（1000BASE-T）
??????d) 可連接高速以太骨干網路
????????

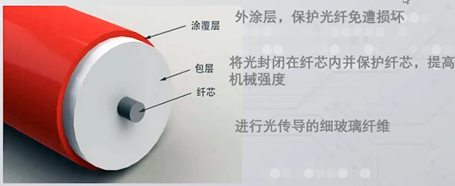

??（6）光纖：
????? 低衰減（資料丟失率小）
????? 支持長通信距離
??????2 km，多模光纖
??????10km以上，單模光纖
????? 小巧輕便
????? 無點擊危險
????? 使用壽命超出銅芯電纜和同軸電纜
????????
????2)單模與多模：
??????? 模數是指光纖中的光通路
??????? 多模光纖
????????光源通常為LED(可能出現多種波長)
????????大直徑纖芯-從光源捕獲數百條光線
????????不同德入射角度造成不同光線的傳輸距離不同，到達接收器的時間也不一樣
??????? 單模光纖
????????光源是激光
????????小直徑纖芯-單源光束
????????窄脈沖的可傳輸距離更遠
????????

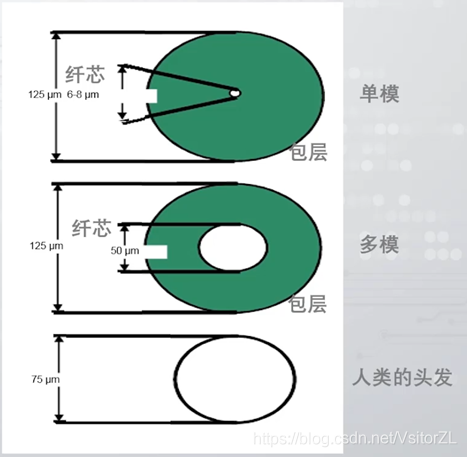

?????????????單模光纖和多模光纖上直徑的對比
