一統一日志管理

1.1 日志管理

在Kubernetes集群環境中，一個完整的應用或服務都會涉及為數眾多的組件運行，各組件所在的Node及實體數量都是可變的，日志子系統如果不做集中化管理，則會給系統的運維支撐造成很大的困難，因此建議在集群層面對日志進行統一收集和檢索等作業，在容器中輸出到控制臺的日志，都會以*-json.log的命名方式保存在/var/lib/docker/containers/目錄下， Kubernetes推薦采用Fluentd+Elasticsearch+Kibana完成對系統和容器日志的采集、查詢和展現作業，部署統一的日志管理系統，需要以下兩個前提條件，

API Server正確配置了CA證書，

DNS服務啟動、運行，

1.2 EFK簡介

Kubernetes 開發了一個 Elasticsearch 附加組件來實作集群的日志管理，這是一個 Elasticsearch、Fluentd 和 Kibana 的組合，

Elasticsearch 是一個搜索引擎，負責存盤日志并提供查詢介面；

Fluentd 負責從 Kubernetes 搜集日志，每個node節點上面的fluentd監控并收集該節點上面的系統日志，并將處理過后的日志資訊發送給Elasticsearch；

Kibana 提供了一個 Web GUI，用戶可以瀏覽和搜索存盤在 Elasticsearch 中的日志，

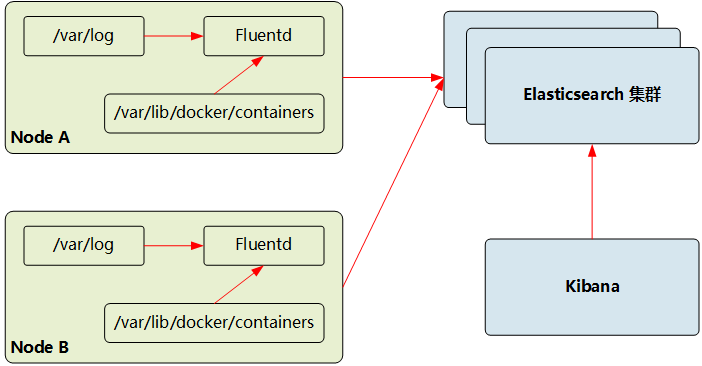

通過在每臺node上部署一個以DaemonSet方式運行的fluentd來收集每臺node上的日志，Fluentd將docker日志目錄/var/lib/docker/containers和/var/log目錄掛載到Pod中，然后Pod會在node節點的/var/log/pods目錄中創建新的目錄，可以區別不同的容器日志輸出，該目錄下有一個日志檔案鏈接到/var/lib/docker/contianers目錄下的容器日志輸出， clipboard

在各Node上都運行了一個Fluentd容器，采集本節點/var/log和/var/lib/docker/containers兩個目錄下的日志行程，將其匯總到Elasticsearch集群，最終通過Kibana完成和用戶的互動作業，因此Fluentd必須在每個Node上運行，為了滿足這一需求，可通過以下幾種方式部署Fluentd，

直接在Node主機上部署Fluentd，

利用kubelet的--config引數，為每個Node都加載Fluentd Pod，

利用DaemonSet讓Fluentd Pod在每個Node上運行，

二 EFK部署

2.1 獲取EFK yaml

lasticsearch 附加組件本身會作為 Kubernetes 的應用在集群里運行，其 YAML 組態檔可從kubernetes官方github倉庫獲取： https://github.com/kubernetes/kubernetes/tree/master/cluster/addons/fluentd-elasticsearch [root@k8smaster01 ~]# mkdir efk [root@k8smaster01 ~]# cd efk [root@k8smaster01 efk]# ll *.yaml clipboard

2.2 修改鏡像

對于部分鏡像，建議通過修改鏡像從國內源進行下載，國內相關源參考： [root@k8smaster01 efk]# sed -i "s/quay.io/quay.azk8s.cn/g" `grep quay.io -rl ./*` 提示：國內相關源參考：https://blog.csdn.net/networken/article/details/84571373， 2.3 部署Elasticsearch [root@k8smaster01 efk]# vi es-statefulset.yaml

  1 ……
  2         resources:
  3           # need more cpu upon initialization, therefore burstable class
  4           limits:
  5             cpu: 1000m
  6             memory: 600Mi			#建議將記憶體調小，避免Node節點資源不夠
  7           requests:
  8             cpu: 100m
  9             memory: 600Mi			#建議將記憶體調小，避免Node節點資源不夠
 10 ……

[root@k8smaster01 efk]# kubectl create -f es-statefulset.yaml

2.4 部署Elasticsearch SVC

[root@k8smaster01 efk]# kubectl create -f es-service.yaml

2.5 部署fluentd

[root@k8smaster01 efk]# kubectl create -f fluentd-es-configmap.yaml #創建fluentd ConfigMap [root@k8smaster01 efk]# kubectl create -f fluentd-es-ds.yaml #部署fluentd

2.6 部署Kibana

[root@k8smaster01 efk]# vi kibana-deployment.yaml

  1 ……
  2         env:
  3           - name: ELASTICSEARCH_HOSTS
  4             value: http://elasticsearch-logging:9200
  5 #          - name: SERVER_NAME
  6 #            value: kibana-logging
  7 #          - name: SERVER_BASEPATH
  8 #            value: /api/v1/namespaces/kube-system/services/kibana-logging/proxy
  9 #          - name: SERVER_REWRITEBASEPATH
 10 #            value: "false"
 11 ……

提示：kibana使用Nodeport之后，若直接使用Nodeport連接，會報404 status 錯誤，因為啟動引數中添加了server.basePath，那么一般是需要在前端做一個反向代理來重定向，因此在kibana的yaml檔案中洗掉SERVER_BASEPATH該環境變數后，才可以正常訪問， [root@k8smaster01 efk]# kubectl create -f kibana-deployment.yaml

2.7 部署Kibana SVC

[root@k8smaster01 efk]# vi kibana-service.yaml

  1 apiVersion: v1
  2 kind: Service
  3 metadata:
  4   name: kibana-logging
  5   namespace: kube-system
  6   labels:
  7     k8s-app: kibana-logging
  8     kubernetes.io/cluster-service: "true"
  9     addonmanager.kubernetes.io/mode: Reconcile
 10     kubernetes.io/name: "Kibana"
 11 spec:
 12   type: NodePort              #模式為NodePort
 13   ports:
 14   - port: 5601
 15     protocol: TCP
 16     targetPort: ui
 17   selector:
 18     k8s-app: kibana-logging

[root@k8smaster01 efk]# kubectl create -f kibana-service.yaml

2.8 查看資源

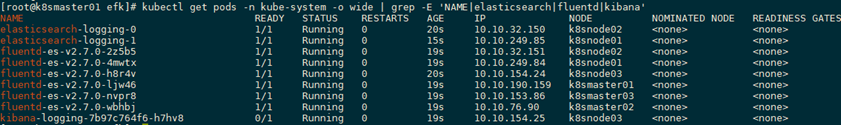

[root@k8smaster01 efk]# kubectl get pods -n kube-system -o wide | grep -E 'NAME|elasticsearch|fluentd|kibana' clipboard

[root@k8smaster01 efk]# kubectl get svc -n kube-system -o wide | grep -E 'NAME|kibana' #查看保留的SVC NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR kibana-logging NodePort 10.105.239.129 <none> 5601:30008/TCP 2m59s k8s-app=kibana-logging
