一 Flannel組件

1.1 Flannel介紹

Kubernetes的網路模型假定了所有Pod都在一個可以直接連通的扁平網路空間中，若需要實作這個網路假設，需要實作不同節點上的Docker容器之間的互相訪問，然后運行Kubernetes，目前已經有多個開源組件支持容器網路模型，如Flannel、Open vSwitch、直接路由和Calico， Flannel之所以可以搭建Kubernetes依賴的底層網路，是因為它能實作以下兩點，

它能協助Kubernetes，給每一個Node上的Docker容器都分配互相不沖突的IP地址，
它能在這些IP地址之間建立一個覆寫網路（Overlay Network），通過這個覆寫網路，將資料包原封不動地傳遞到目標容器內，

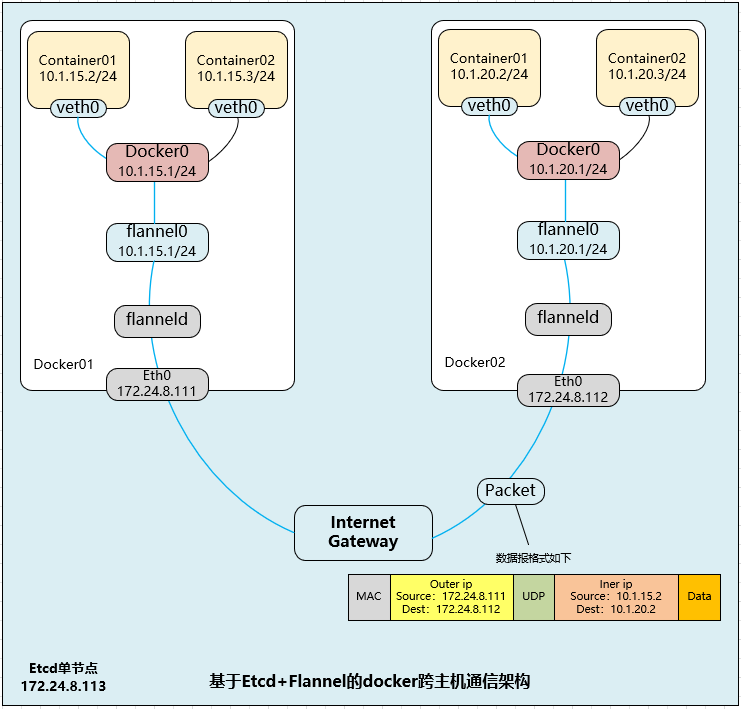

flannel架構圖： clipboard

如上圖所示，Flannel首先創建了一個名為flannel0的網橋，而且這個網橋的一端連接docker0網橋，另一端連接一個叫作flanneld的服務行程，flanneld行程上連etcd，利用etcd來管理可分配的IP地址段資源，同時監控etcd中每個Pod的實際地址，并在記憶體中建立了一個Pod節點路由表；flanneld行程下連docker0和物理網路，使用記憶體中的Pod節點路由表，將docker0發給它的資料包包裝起來，利用物理網路的連接將資料包投遞到目標flanneld上，從而完成Pod到Pod之間的直接地址通信， Flannel之間的底層通信協議的可選技術包括UDP、VxLan、AWS VPC等多種方式，通過源flanneld封包、目標flanneld解包，最終docker0收到的就是原始的資料，對容器應用來說是透明的，感覺不到中間Flannel的存在， Flannel每次分配的地址段都在同一個公共區域獲取，從而實作不同Node上的Pod分配的IP不產生沖突，而且在Flannel分配好地址段后，其余操作由Docker完成的，Flannel通過修改Docker的啟動引數將分配給它的地址段傳遞進去： --bip=172.17.18.1/24 通過如上方式，Flannel就控制了每個Node上的docker0地址段的地址，從而保障了所有Pod的IP地址在同一個水平網路中且不產生沖突，Flannel完美地實作了對Kubernetes網路的支持，但是它引入了多個網路組件，在網路通信時需要轉到flannel0網路介面，再轉到用戶態的flanneld程式，到對端后還需要走這個程序的反程序，所以也會引入一些網路的時延損耗，另外，Flannel模型默認采用了UDP作為底層傳輸協議，UDP本身是非可靠協議，雖然兩端的TCP實作了可靠傳輸，但在大流量、高并發的應用場景下還建議多次測驗， 提示：更多flannel實作和部署參考：《008.Docker Flannel+Etcd分布式網路部署》，

二 Calico組件

2.1 Calco組件簡介

Calico是一個基于BGP的純三層的網路方案，與OpenStack、Kubernetes、AWS、GCE等云平臺都能夠良好地集成，Calico在每個計算節點都利用Linux Kernel實作了一個高效的vRouter來負責資料轉發，每個vRouter都通過BGP1協議把在本節點上運行的容器的路由資訊向整個Calico網路廣播，并自動設定到達其他節點的路由轉發規則， Calico保證所有容器之間的資料流量都是通過IP路由的方式完成互聯互通的，Calico節點組網時可以直接利用資料中心的網路結構（L2或者L3），不需要額外的NAT、隧道或者Overlay Network，沒有額外的封包解包，能夠節約CPU運算，提高網路效率， clipboard

Calico在小規模集群中可以直接互聯，在大規模集群中可以通過額外的BGP route reflector來完成，Calico基于iptables還提供了豐富的網路策略，實作了Kubernetes的Network Policy策略，提供容器間網路可達性限制的功能，

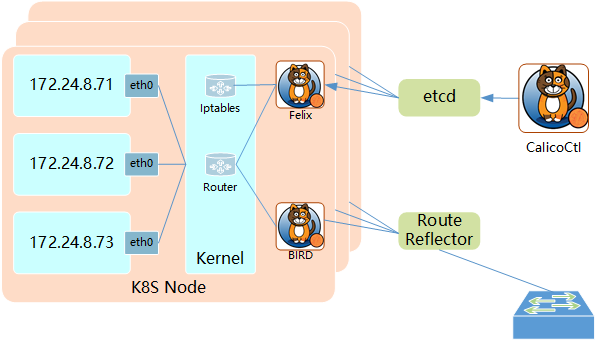

2.2 Calico架構

Calico的主要組件： Felix：Calico Agent，運行在每個Node上，負責為容器設定網路資源（IP地址、路由規則、iptables規則等），保證跨主機容器網路互通， etcd：Calico使用的后端存盤， BGP Client：負責把Felix在各Node上設定的路由資訊通過BGP協議廣播到Calico網路， Route Reflector：通過一個或者多個BGP Route Reflector來完成大規模集群的分級路由分發， CalicoCtl：Calico命令列管理工具，

2.3 Calico步驟程序

在Kubernetes中部署Calico的主要步驟如下：

修改Kubernetes服務的啟動引數，并重啟服務，

設定Master上kube-apiserver服務的啟動引數：--allow-privileged=true（因為calico-node需要以特權模式運行在各Node上），
設定各Node上kubelet服務的啟動引數：--networkplugin=cni（使用CNI網路插件），

創建Calico服務，主要包括calico-node和calico policy controller，需要創建的資源物件如下：

創建ConfigMap calico-config，包含Calico所需的配置引數，
創建Secret calico-etcd-secrets，用于使用TLS方式連接etcd，
在每個Node上都運行calico/node容器，部署為DaemonSet，
在每個Node上都安裝Calico CNI二進制檔案和網路配置引數（由install-cni容器完成），
部署一個名為calico/kube-policy-controller的Deployment，以對接Kubernetes集群中為Pod設定的Network Policy，

2.4 正式部署

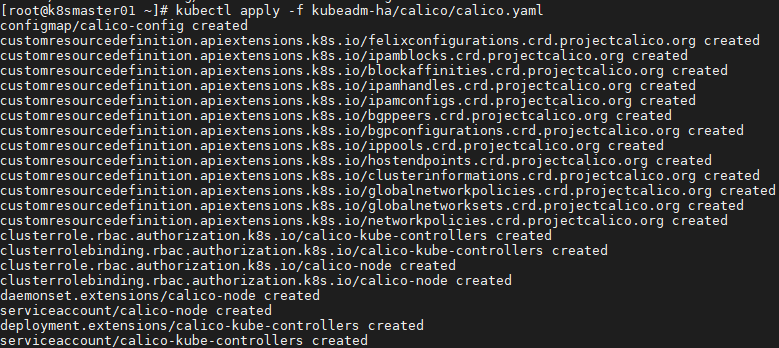

[root@k8smaster01 ~]# curl \ https://docs.projectcalico.org/v3.6/getting-started/kubernetes/installation/hosted/canal/canal.yaml \ -O [root@k8smaster01 ~]# POD_CIDR="<your-pod-cidr>" \ sed -i -e "s?10.10.0.0/16?$POD_CIDR?g" canal.yaml 如上yaml檔案包括Calico所需全部配置，如下為重點部分分段決議：

ConfigMap決議

  1 kind: ConfigMap
  2 apiVersion: v1
  3 metadata:
  4   name: calico-config
  5   namespace: kube-system
  6 data:
  7   typha_service_name: "none"
  8   calico_backend: "bird"
  9   veth_mtu: "1440"
 10   cni_network_config: |-
 11     {
 12       "name": "k8s-pod-network",
 13       "cniVersion": "0.3.0",
 14       "plugins": [
 15         {
 16           "type": "calico",
 17           "log_level": "info",
 18           "datastore_type": "kubernetes",
 19           "nodename": "__KUBERNETES_NODE_NAME__",
 20           "mtu": __CNI_MTU__,
 21           "ipam": {
 22               "type": "calico-ipam"
 23           },
 24           "policy": {
 25               "type": "k8s"
 26           },
 27           "kubernetes": {
 28               "kubeconfig": "__KUBECONFIG_FILEPATH__"
 29           }
 30         },
 31         {
 32           "type": "portmap",
 33           "snat": true,
 34           "capabilities": {"portMappings": true}
 35         }
 36       ]
 37     }

對主要引數說明如下， etcd_endpoints：Calico使用etcd來保存網路拓撲和狀態，該引數指定etcd服務的地址，可手動設定， calico_backend：Calico的后端，默認為bird， cni_network_config：符合CNI規范的網路配置，其中type=calico表示kubelet將從/opt/cni/bin目錄下搜索名為calico的可執行檔案，并呼叫它來完成容器網路的設定，ipam中的type=calico-ipam表示kubelet將在/opt/cni/bin目錄下搜索名為calico-ipam的可執行檔案，用于完成容器IP地址的分配， 提示：如果etcd服務配置了TLS安全認證，則還需指定相應的ca、cert、key等檔案，

Secret決議

  1 apiVersion: v1
  2 kind: Secret
  3 type: Opaque
  4 metadata:
  5   name: calico-etcd-secrets
  6   namespace: kube-system
  7 data:
  8   # Populate the following with etcd TLS configuration if desired, but leave blank if
  9   # not using TLS for etcd.
 10   # The keys below should be uncommented and the values populated with the base64
 11   # encoded contents of each file that would be associated with the TLS data.
 12   # Example command for encoding a file contents: cat <file> | base64 -w 0
 13   # 如果配置了TLS ，則需要設定相應的證書和密鑰檔案路徑
 14   # etcd-key: null
 15   # etcd-cert: null
 16   # etcd-ca: null

DaemonSet決議

  1 kind: DaemonSet
  2 apiVersion: extensions/v1beta1
  3 metadata:
  4   name: calico-node
  5   namespace: kube-system
  6   labels:
  7     k8s-app: calico-node
  8 spec:
  9   selector:
 10     matchLabels:
 11       k8s-app: calico-node
 12   updateStrategy:
 13     type: RollingUpdate
 14     rollingUpdate:
 15       maxUnavailable: 1
 16   template:
 17     metadata:
 18       labels:
 19         k8s-app: calico-node
 20       annotations:
 21         scheduler.alpha.kubernetes.io/critical-pod: ''
 22     spec:
 23       nodeSelector:
 24         beta.kubernetes.io/os: linux
 25       hostNetwork: true
 26       tolerations:
 27         - effect: NoSchedule
 28           operator: Exists
 29         - key: CriticalAddonsOnly
 30           operator: Exists
 31         - effect: NoExecute
 32           operator: Exists
 33       serviceAccountName: calico-node
 34       terminationGracePeriodSeconds: 0
 35       initContainers:
 36         - name: upgrade-ipam
 37           image: calico/cni:v3.6.0
 38           command: ["/opt/cni/bin/calico-ipam", "-upgrade"]
 39           env:
 40             - name: KUBERNETES_NODE_NAME
 41               valueFrom:
 42                 fieldRef:
 43                   fieldPath: spec.nodeName
 44             - name: CALICO_NETWORKING_BACKEND
 45               valueFrom:
 46                 configMapKeyRef:
 47                   name: calico-config
 48                   key: calico_backend
 49           volumeMounts:
 50             - mountPath: /var/lib/cni/networks
 51               name: host-local-net-dir
 52             - mountPath: /host/opt/cni/bin
 53               name: cni-bin-dir
 54         - name: install-cni
 55           image: calico/cni:v3.6.0
 56           command: ["/install-cni.sh"]
 57           env:
 58             - name: CNI_CONF_NAME
 59               value: "10-calico.conflist"
 60             - name: CNI_NETWORK_CONFIG
 61               valueFrom:
 62                 configMapKeyRef:
 63                   name: calico-config
 64                   key: cni_network_config
 65             - name: KUBERNETES_NODE_NAME
 66               valueFrom:
 67                 fieldRef:
 68                   fieldPath: spec.nodeName
 69             - name: CNI_MTU
 70               valueFrom:
 71                 configMapKeyRef:
 72                   name: calico-config
 73                   key: veth_mtu
 74             - name: SLEEP
 75               value: "false"
 76           volumeMounts:
 77             - mountPath: /host/opt/cni/bin
 78               name: cni-bin-dir
 79             - mountPath: /host/etc/cni/net.d
 80               name: cni-net-dir
 81       containers:
 82         - name: calico-node
 83           image: calico/node:v3.6.0
 84           env:
 85             - name: DATASTORE_TYPE
 86               value: "kubernetes"
 87             - name: WAIT_FOR_DATASTORE
 88               value: "true"
 89             - name: NODENAME
 90               valueFrom:
 91                 fieldRef:
 92                   fieldPath: spec.nodeName
 93             - name: CALICO_NETWORKING_BACKEND
 94               valueFrom:
 95                 configMapKeyRef:
 96                   name: calico-config
 97                   key: calico_backend
 98             - name: CLUSTER_TYPE
 99               value: "k8s,bgp"
100             - name: IP
101               value: "autodetect"
102             - name: IP_AUTODETECTION_METHOD
103               value: "can-reach=172.24.8.2"
104             - name: CALICO_IPV4POOL_IPIP
105               value: "Always"
106             - name: FELIX_IPINIPMTU
107               valueFrom:
108                 configMapKeyRef:
109                   name: calico-config
110                   key: veth_mtu
111             - name: CALICO_IPV4POOL_CIDR
112               value: "10.10.0.0/16"
113             - name: CALICO_DISABLE_FILE_LOGGING
114               value: "true"
115             - name: FELIX_DEFAULTENDPOINTTOHOSTACTION
116               value: "ACCEPT"
117             - name: FELIX_IPV6SUPPORT
118               value: "false"
119             - name: FELIX_LOGSEVERITYSCREEN
120               value: "info"
121             - name: FELIX_HEALTHENABLED
122               value: "true"
123           securityContext:
124             privileged: true
125           resources:
126             requests:
127               cpu: 250m
128           livenessProbe:
129             httpGet:
130               path: /liveness
131               port: 9099
132               host: localhost
133             periodSeconds: 10
134             initialDelaySeconds: 10
135             failureThreshold: 6
136           readinessProbe:
137             exec:
138               command:
139               - /bin/calico-node
140               - -bird-ready
141               - -felix-ready
142             periodSeconds: 10
143           volumeMounts:
144             - mountPath: /lib/modules
145               name: lib-modules
146               readOnly: true
147             - mountPath: /run/xtables.lock
148               name: xtables-lock
149               readOnly: false
150             - mountPath: /var/run/calico
151               name: var-run-calico
152               readOnly: false
153             - mountPath: /var/lib/calico
154               name: var-lib-calico
155               readOnly: false
156       volumes:
157         - name: lib-modules
158           hostPath:
159             path: /lib/modules
160         - name: var-run-calico
161           hostPath:
162             path: /var/run/calico
163         - name: var-lib-calico
164           hostPath:
165             path: /var/lib/calico
166         - name: xtables-lock
167           hostPath:
168             path: /run/xtables.lock
169             type: FileOrCreate
170         - name: cni-bin-dir
171           hostPath:
172             path: /opt/cni/bin
173         - name: cni-net-dir
174           hostPath:
175             path: /etc/cni/net.d
176         - name: host-local-net-dir
177           hostPath:
178             path: /var/lib/cni/networks

在該Pod中包括如下兩個容器：

install-cni：在Node上安裝CNI二進制檔案到/opt/cni/bin目錄下，并安裝相應的網路組態檔到/etc/cni/net.d目錄下，設定為initContainers并在運行完成后退出，
calico-node：Calico服務程式，用于設定Pod的網路資源，保證Pod的網路與各Node互聯互通，它還需要以hostNetwork模式運行，直接使用宿主機網路，

calico-node服務的主要引數如下，

CALICO_IPV4POOL_CIDR：Calico IPAM的IP地址池，Pod的IP地址將從該池中進行分配，
CALICO_IPV4POOL_IPIP：是否啟用IPIP模式，啟用IPIP模式時，Calico將在Node上創建一個名為tunl0的虛擬隧道，
IP_AUTODETECTION_METHOD：獲取Node IP地址的方式，默認使用第1個網路介面的IP地址，對于安裝了多塊網卡的Node，可以使用正則運算式選擇正確的網卡，例如"interface=eth.*"表示選擇名稱以eth開頭的網卡的IP地址，
FELIX_IPV6SUPPORT：是否啟用IPv6，
FELIX_LOGSEVERITYSCREEN：日志級別，
securityContext.privileged=true：以特權模式運行，

另外，如果啟用RBAC權限控制，則可以設定ServiceAccount， IP Pool可以使用兩種模式：BGP或IPIP，使用IPIP模式時，設定CALICO_IPV4POOL_IPIP="always"，不使用IPIP模式時，設定CALICO_IPV4POOL_IPIP="off"，此時將使用BGP模式，

calico-kube-controllers決議

calico-kube-controllers容器，用于對接Kubernetes集群中為Pod設定的Network Policy

  1 apiVersion: extensions/v1beta1
  2 kind: Deployment
  3 metadata:
  4   name: calico-kube-controllers
  5   namespace: kube-system
  6   labels:
  7     k8s-app: calico-kube-controllers
  8   annotations:
  9     scheduler.alpha.kubernetes.io/critical-pod: ''
 10 spec:
 11   replicas: 1
 12   strategy:
 13     type: Recreate
 14   template:
 15     metadata:
 16       name: calico-kube-controllers
 17       namespace: kube-system
 18       labels:
 19         k8s-app: calico-kube-controllers
 20     spec:
 21       nodeSelector:
 22         beta.kubernetes.io/os: linux
 23       tolerations:
 24         - key: CriticalAddonsOnly
 25           operator: Exists
 26         - key: node-role.kubernetes.io/master
 27           effect: NoSchedule
 28       serviceAccountName: calico-kube-controllers
 29       containers:
 30         - name: calico-kube-controllers
 31           image: calico/kube-controllers:v3.6.0
 32           env:
 33             - name: ENABLED_CONTROLLERS
 34               value: node
 35             - name: DATASTORE_TYPE
 36               value: kubernetes
 37           readinessProbe:
 38             exec:
 39               command:
 40               - /usr/bin/check-status
 41               - -r

如果啟用RBAC權限控制，則可以設定ServiceAccount，用戶在Kubernetes集群中設定了Pod的Network Policy之后，calicokube-controllers就會自動通知各Node上的calico-node服務，在宿主機上設定相應的iptables規則，完成Pod間網路訪問策略的設定， [root@k8smaster01 ~]# docker pull calico/cni:v3.9.0 [root@k8smaster01 ~]# docker pull calico/node:v3.9.0 [root@k8smaster01 ~]# docker pull calico/kube-controllers:v3.9.0 #建議提前pull鏡像 [root@k8smaster01 ~]# kubectl apply -f calico.yaml clipboard

2.5 查看驗證

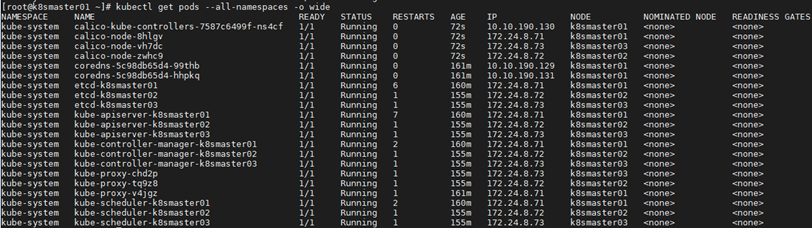

[root@k8smaster01 ~]# kubectl get pods --all-namespaces -o wide #查看部署 clipboard

[root@k8smaster01 ~]# ll /etc/cni/net.d/ calico-node在正常運行之后，會根據CNI規范，在/etc/cni/net.d/目錄下生成如下檔案和目錄，并在/opt/cni/bin/目錄下安裝二進制檔案calico和calico-ipam，供kubelet呼叫，

10-calico.conf：符合CNI規范的網路配置，其中type=calico表示該插件的二進制檔案名為calico，
calico-kubeconfig：Calico所需的kubeconfig檔案，
calico-tls目錄：以TLS方式連接etcd的相關檔案，

[root@k8smaster01 ~]# ifconfig tunl0 tunl0: flags=193<UP,RUNNING,NOARP> mtu 1440 inet 10.10.190.128 netmask 255.255.255.255 tunnel txqueuelen 1000 (IPIP Tunnel) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 查看服務器的網路介面設定，會生產名為tunl0的介面，網路地址為10.10.190.128/32，此IP從calico-node設定的IP地址池（CALICO_IPV4POOL_CIDR="10.10.0.0/16"）中進行分配的，同時，docker0對于Kubernetes設定Pod的IP地址將不再起作用， [root@k8smaster01 ~]# ip route #查看路由表 clipboard

如上可查看到不同節點的相應路由，從而通過Calico就完成了Node間容器網路的設定，在后續的Pod創建程序中，kubelet將通過CNI介面呼叫Calico進行Pod網路的設定，包括IP地址、路由規則、iptables規則等，如果設定CALICO_IPV4POOL_IPIP="off"，即不使用IPIP模式，則Calico將不會創建tunl0網路介面，路由規則直接使用物理機網卡作為路由器進行轉發，

2.6 運行測驗

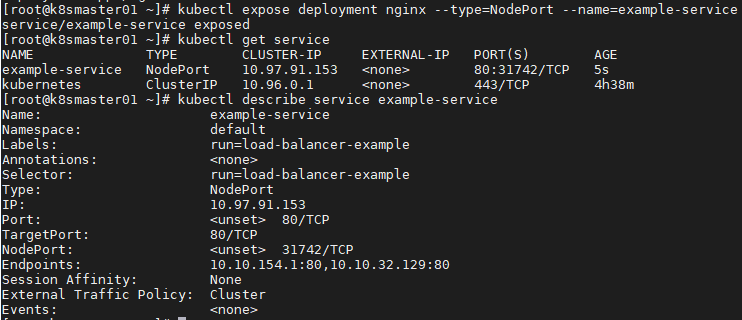

[root@k8smaster01 ~]# kubectl run nginx --replicas=2 --labels="run=load-balancer-example" --image=nginx --port=80 [root@k8smaster01 ~]# kubectl expose deployment nginx --type=NodePort --name=example-service #暴露埠 [root@k8smaster01 ~]# kubectl get service #查看服務狀態 [root@k8smaster01 ~]# kubectl describe service example-service #查看資訊 clipboard

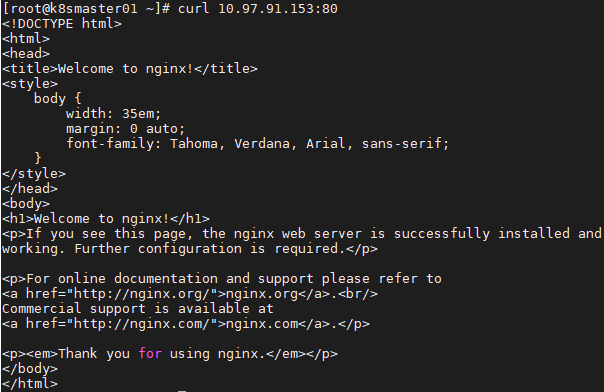

[root@k8smaster01 ~]# curl 10.97.91.153:80 clipboard

[root@k8smaster01 ~]# kubectl get pod -o wide #查看endpoint clipboard

[root@k8smaster01 ~]# curl 10.10.32.129:80 #訪問endpoint，與訪問服務ip結果相同 [root@k8smaster01 ~]# curl 10.10.154.1:80 部署參考檔案：https://docs.projectcalico.org/v3.6/getting-started/kubernetes/installation/flannel https://github.com/projectcalico/calico/blob/master/v3.8/getting-started/kubernetes/installation/hosted/calico.yaml

轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/120917.html

標籤：Linux

上一篇：040.Kubernetes集群網路-CNI網路模型

下一篇：CentOS下的Docker離線安裝
