一 Kubernetes網路策略

1.1 策略說明

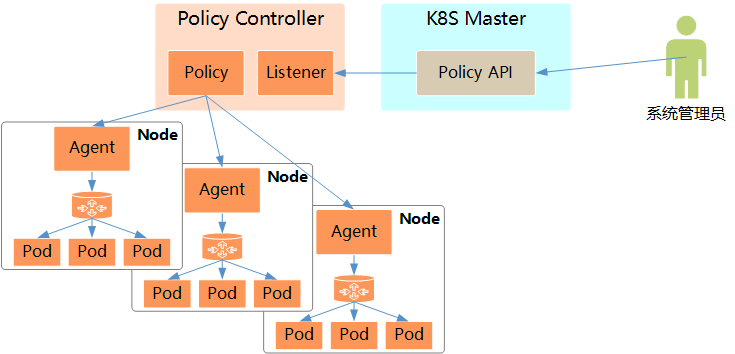

為實作細粒度的容器間網路訪問隔離策略，Kubernetes發布Network Policy，目前已升級為networking.k8s.io/v1穩定版本， Network Policy的主要功能是對Pod間的網路通信進行限制和準入控制，設定方式為將Pod的Label作為查詢條件，設定允許訪問或禁止訪問的客戶端Pod串列，目前查詢條件可以作用于Pod和Namespace級別，為了使用Network Policy，Kubernetes引入了一個新的資源物件Network Policy，供用戶設定Pod間網路訪問的策略，但僅定義一個網路策略是無法完成實際的網路隔離的，還需要一個策略控制器（Policy Controller）進行策略的實作，策略控制器由第三方網路組件提供，目前Calico、Cilium、Kube-router、Romana、WeaveNet等開源專案均支持網路策略的實作，Network Policy的作業原理如下所示，policy controller需要實作一個API Listener，監聽用戶設定的Network Policy定義，并將網路訪問規則通過各Node的Agent進行實際設定（Agent則需要通過CNI網路插件實作）， clipboard

1.2 網路策略配置

網路策略的設定主要用于對目標Pod的網路訪問進行限制，在默認情況下對所有Pod都是允許訪問的，在設定了指向Pod的Network Policy網路策略之后，訪問Pod將會被限制，示例1： [root@k8smaster01 study]# vi networkpolicy_01.yaml

  1 apiVersion:  networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: test-network-policy
  5   namespace: default
  6 spec:
  7   podSelector:
  8     matchLabels:
  9       role: db
 10   policyTypes:
 11   - Ingress
 12   - Egress
 13   ingress:
 14   - from:
 15     - ipBlock:
 16         cidr: 172.17.0.0/16
 17         except:
 18         - 172.17.1.0/24
 19     - namespacesSelector:
 20         matchLabels:
 21           project: mopoject
 22     - podSelector:
 23         matchLabels:
 24           role: frontend
 25     ports:
 26     - protocol: TCP
 27       port: 6379
 28   egress:
 29   - to:
 30     - ipBlock:
 31         cidr: 10.0.0.0/24
 32       ports:
 33       - protocol: TCP
 34         port: 5978

引數解釋：

podSelector：用于定義該網路策略作用的Pod范圍，本例的選擇條件為包含“role=db”標簽的Pod，

policyTypes：網路策略的型別，包括ingress和egress兩種，用于設定目標Pod的入站和出站的網路限制，

ingress：定義允許訪問目標Pod的入站白名單規則，滿足from條件的客戶端才能訪問ports定義的目標Pod埠號，

-from：對符合條件的客戶端Pod進行網路放行，規則包括基于客戶端Pod的Label、基于客戶端Pod所在的Namespace的Label或者客戶端的IP范圍，

-ports：允許訪問的目標Pod監聽的埠號，

egress：定義目標Pod允許訪問的“出站”白名單規則，目標Pod僅允許訪問滿足to條件的服務端IP范圍和ports定義的埠號，

-to：允許訪問的服務端資訊，可以基于服務端Pod的Label、基于服務端Pod所在的Namespace的Label或者服務端IP范圍，

-ports：允許訪問的服務端的埠號，

如上示例的最終效果如下：

該網路策略作用于Namespace“default”中含有“role=db”Label的全部Pod，

允許與目標Pod在同一個Namespace中的包含“role=frontend”Label的客戶端Pod訪問目標Pod，

允許屬于包含“project=myproject”Label的Namespace的客戶端Pod訪問目標Pod，

允許從IP地址范圍“172.17.0.0/16”的客戶端Pod訪問目標Pod，但是不包括IP地址范圍“172.17.1.0/24”的客戶端，

允許目標Pod訪問IP地址范圍“10.0.0.0/24”并監聽5978埠的服務，

注意：關于namespaceSelector和podSelector的說明：在from或to的配置中，namespaceSelector和podSelector可以單獨設定，也可以組合配置，如果僅配置podSelector，則表示與目標Pod屬于相同的Namespace，而組合設定則可以設定Pod所屬的Namespace，例如：

  1  - from:
  2     - namespacesSelector:
  3         matchLabels:
  4           project: mopoject
  5     - podSelector:
  6         matchLabels:
  7           role: frontend

如上表示允許訪問目標Pod的來源客戶端Pod應具有如下屬性：屬于有“project=myproject”標簽的Namespace，并且有“role=frontend”標簽，

1.3 Namespace級別策略

在Namespace級別還可以設定一些默認的全域網路策略，以方便管理員對整個Namespace進行統一的網路策略設定，示例1：默認禁止任何客戶端訪問該Namespace中的所有Pod，

  1 apiVersion: networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: default-deny
  5 spec:
  6   podSelector: {}
  7   policyTypes:
  8   - Ingress

示例2：默認允許任何客戶端訪問該Namespace中的所有Pod，

  1 apiVersion: networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: allow-all
  5 spec:
  6   podSelector: {}
  7   ingress:
  8   - {}
  9   policyTypes:
 10   - Ingress

示例3：默認禁止該Namespace中的所有Pod訪問外部服務，

  1 apiVersion: networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: default-deny
  5 spec:
  6   podSelector: {}
  7   policyTypes:
  8   - Egress

示例4：默認允許該Namespace中的所有Pod訪問外部服務，

  1 apiVersion: networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: allow-all
  5 spec:
  6   podSelector:{}
  7   egress:
  8   - {}
  9   policyTypes:
 10   - Egress

示例5：默認禁止任何客戶端訪問該Namespace中的所有Pod，同時禁止訪問外部服務，

  1 apiVersion: networking.k8s.io/v1
  2 kind: NetworkPolicy
  3 metadata:
  4   name: default-deny
  5 spec:
  6   podSelector: {}
  7   policyTypes:
  8   - Ingress
  9   - Egress
