一 Prometheus概述

1.1 Prometheus簡介

Prometheus是由SoundCloud公司開發的開源監控系統，是繼Kubernetes之后CNCF第2個畢業的專案，在容器和微服務領域得到了廣泛應用，Prometheus的主要特點如下：

使用指標名稱及鍵值對標識的多維度資料模型，

采用靈活的查詢語言PromQL，

不依賴分布式存盤，為自治的單節點服務，

使用HTTP完成對監控資料的拉取，

支持通過網關推送時序資料，

支持多種圖形和Dashboard的展示，例如Grafana，

Prometheus生態系統由各種組件組成，用于功能的擴充，

Prometheus Server：負責監控資料采集和時序資料存盤，并提供資料查詢功能，

客戶端SDK：對接Prometheus的開發工具包，

Push Gateway：推送資料的網關組件，

第三方Exporter：各種外部指標收集系統，其資料可以被Prometheus采集，

AlertManager：告警管理器，

其他輔助支持工具，

Prometheus的核心組件Prometheus Server的主要功能包括：

從Kubernetes Master獲取需要監控的資源或服務資訊；

從各種Exporter抓取（Pull）指標資料，然后將指標資料保存在時序資料庫（TSDB）中；

向其他系統提供HTTP API進行查詢；

提供基于PromQL語言的資料查詢；

可以將告警資料推送（Push）給AlertManager，等等，

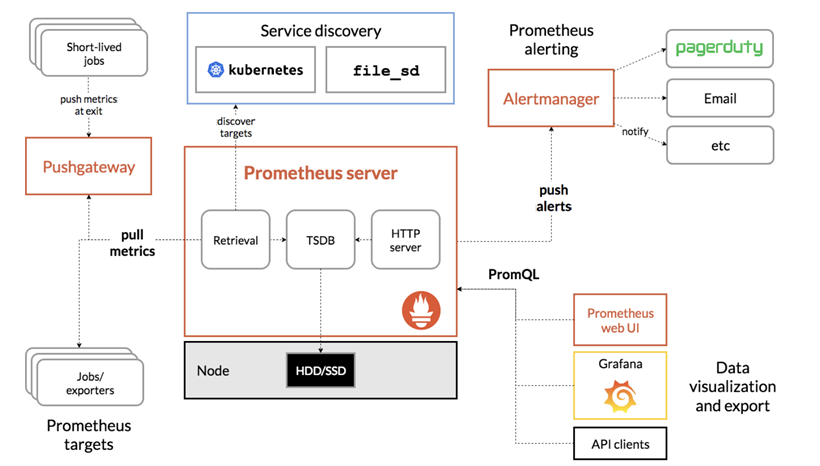

1.2 Prometheus組件架構圖

Prometheus 直接從jobs接識訓者通過中間的 Pushgateway 網關被動獲取指標資料，在本地存盤所有獲取的指標資料，并對這些資料進行一些規則整理，用來生成一些聚合資料或者報警資訊，然后可以通過 Grafana 或者其他工具來可視化這些資料，其作業流程大致如下：

Prometheus 服務器定期從配置好的 jobs 或者 exporters 中獲取度量資料；或者接收來自推送網關發送過來的度量資料，

Prometheus 服務器在本地存盤收集到的度量資料，并對這些資料進行聚合；

運行已定義好的 alert.rules，記錄新的時間序列或者向告警管理器推送警報，

告警管理器根據組態檔，對接收到的警報進行處理，并通過email等途徑發出告警，

Grafana等圖形工具獲取到監控資料，并以圖形化的方式進行展示，

1.3 Prometheus監控粒度

Prometheus作為監控系統主要在以下各層面實作監控：

基礎設施層：監控各個主機服務器資源(包括Kubernetes的Node和非Kubernetes的Node)，如CPU,記憶體,網路吞吐和帶寬占用,磁盤I/O和磁盤使用等指標，

中間件層：監控獨立部署于Kubernetes集群之外的中間件，例如：MySQL、Redis、RabbitMQ、ElasticSearch、Nginx等，

Kubernetes集群：監控Kubernetes集群本身的關鍵指標

Kubernetes集群上部署的應用：監控部署在Kubernetes集群上的應用

二 Prometheus相關概念

2.1 資料模型

Prometheus從根本上將所有資料存盤為時間序列：屬于相同度量標準和同一組標注尺寸的時間戳值流，除了存盤的時間序列之外，Prometheus可能會生成臨時派生時間序列作為查詢的結果，

度量名稱和標簽

每個時間序列都是由度量標準名稱和一組鍵值對（也稱為標簽）組成唯一標識，度量名稱指定被測量的系統的特征（例如：http_requests_total-接收到的HTTP請求的總數），它可以包含ASCII字母和數字，以及下劃線和冒號，它必須匹配正則運算式[a-zA-Z_:][a-zA-Z0-9_:]*，標簽啟用Prometheus的維度資料模型：對于相同度量標準名稱，任何給定的標簽組合都標識該度量標準的特定維度實體，查詢語言允許基于這些維度進行篩選和聚合，更改任何標簽值（包括添加或洗掉標簽）都會創建新的時間序列，標簽名稱可能包含ASCII字母，數字以及下劃線，他們必須匹配正則運算式[a-zA-Z_][a-zA-Z0-9_]*，以__開始的標簽名稱保留給供內部使用，

樣本

實際的時間序列，每個序列包括：一個 float64 的值和一個毫秒級的時間戳，

格式

給定度量標準名稱和一組標簽，時間序列通常使用以下格式來標識：<metric name>{<label name>=<label value>, ...} 例如，時間序列的度量名稱為api_http_requests_total，標簽method=”POST”和handler=”/messages”，則標記為： api_http_requests_total{method="POST", handler="/messages"}

2.2 度量型別

Prometheus 客戶端庫主要提供Counter、Gauge、Histogram和Summery四種主要的 metric 型別：

Counter(計算器)

Counter是一種累加的度量，它的值只能增加或在重新啟動時重置為零，例如，可以使用計數器來表示提供的請求數，已完成的任務或錯誤的數量，不要使用計數器來表達可減少的值，例如，不要使用Counter來計算當前正在運行的行程的數量，而是使用Gauge，

Gauge(測量)

Gauge表示單個數值，表達可以任意地上升和下降的度量，Gauge通常用于測量值，例如溫度或當前的記憶體使用情況，但也可以表達上升和下降的“計數”，如正在運行的goroutines的數量，

Histogram(直方圖)

Histogram樣本觀測（例如：請求持續時間或回應大小），并將它們計入配置的桶中，它也提供所有觀測值的總和，具有<basename>基本度量標準名稱的histogram的在獲取資料期間會顯示多個時間序列：

觀察桶的累計計數器，暴露為 <basename>_bucket{le=”<upper inclusive bound>”}

所有觀察值的總和，暴露為<basename>_sum

已觀察到的事件的計數，暴露為<basename>_count（等同于<basename>_bucket{le=”+Inf”}）

Summery：類似于Histogram，Summery樣本觀察（通常是請求持續時間和回應大小），雖然它也提供觀測總數和所有觀測值的總和，但它計算滑動時間窗內的可配置分位數，在獲取資料期間，具有<basename>基本度量標準名稱的Summery會顯示多個時間序列：

流動φ分位數（0≤φ≤1）的觀察事件，暴露為<basename>{quantile=”<φ>”}

所有觀察值的總和，暴露為<basename>_sum

已經觀察到的事件的計數，暴露為<basename>_count

2.3 作業和實體

在Prometheus中，可以獲取資料的端點被稱為實體（instance），通常對應于一個單一的行程，具有相同目的的實體集合（例如為了可伸縮性或可靠性而復制的行程）稱為作業（job），

2.4 標簽和時間序列

當Prometheus獲取目標時，它會自動附加一些標簽到所獲取的時間序列中，以識別獲取目標：

job：目標所屬的配置作業名稱，

instance：<host>:<port>被抓取的目標網址部分，

如果這些標簽中的任何一個已經存在于抓取的資料中，則行為取決于honor_labels配置選項，對于每個實體抓取，Prometheus會在以下時間序列中存盤一個樣本：

up{job=”<job-name>”, instance=”<instance-id>”}：1 如果實體健康，即可達；或者0抓取失敗，

scrape_duration_seconds{job=”<job-name>”, instance=”<instance-id>”}：抓取的持續時間，

scrape_samples_post_metric_relabeling{job=”<job-name>”, instance=”<instance-id>”}：應用度量標準重新標記后剩余的樣本數，

scrape_samples_scraped{job=”<job-name>”, instance=”<instance-id>”}：目標暴露的樣本數量，

up時間序列是實體可用性的監控，

三 Prometheus部署

3.1 創建命名空間

[root@k8smaster01 study]# vi monitor-namespace.yaml

  1 apiVersion: v1
  2 kind: Namespace
  3 metadata:
  4   name: monitoring
  5

[root@k8smaster01 study]# kubectl create -f monitor-namespace.yaml

3.2 獲取部署檔案

[root@k8smaster01 study]# git clone https://github.com/prometheus/prometheus

3.3 創建RBAC

[root@k8smaster01 ~]# cd prometheus/documentation/examples/ [root@k8smaster01 examples]# vi rbac-setup.yml

  1 apiVersion: rbac.authorization.k8s.io/v1beta1
  2 kind: ClusterRole
  3 metadata:
  4   name: prometheus
  5 rules:
  6 - apiGroups: [""]
  7   resources:
  8   - nodes
  9   - nodes/proxy
 10   - services
 11   - endpoints
 12   - pods
 13   verbs: ["get", "list", "watch"]
 14 - apiGroups:
 15   - extensions
 16   resources:
 17   - ingresses
 18   verbs: ["get", "list", "watch"]
 19 - nonResourceURLs: ["/metrics"]
 20   verbs: ["get"]
 21 ---
 22 apiVersion: v1
 23 kind: ServiceAccount
 24 metadata:
 25   name: prometheus
 26   namespace: monitoring               #修改命名空間
 27 ---
 28 apiVersion: rbac.authorization.k8s.io/v1beta1
 29 kind: ClusterRoleBinding
 30 metadata:
 31   name: prometheus
 32 roleRef:
 33   apiGroup: rbac.authorization.k8s.io
 34   kind: ClusterRole
 35   name: prometheus
 36 subjects:
 37 - kind: ServiceAccount
 38   name: prometheus
 39   namespace: monitoring               #修改命名空間
 40

[root@k8smaster01 examples]# kubectl create -f rbac-setup.yml

3.4 創建Prometheus ConfigMap

[root@k8smaster01 examples]# cat prometheus-kubernetes.yml | grep -v ^$ | grep -v "#" >> prometheus-config.yaml [root@k8smaster01 examples]# vi prometheus-config.yaml

  1 apiVersion: v1
  2 kind: ConfigMap
  3 metadata:
  4   name: prometheus-server-conf
  5   labels:
  6     name: prometheus-server-conf
  7   namespace: monitoring               #修改命名空間
  8 data:
  9   prometheus.yml: |-
 10     global:
 11       scrape_interval: 10s
 12       evaluation_interval: 10s
 13
 14     scrape_configs:
 15       - job_name: 'kubernetes-apiservers'
 16         kubernetes_sd_configs:
 17         - role: endpoints
 18         scheme: https
 19         tls_config:
 20           ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
 21         bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
 22         relabel_configs:
 23         - source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]
 24           action: keep
 25           regex: default;kubernetes;https
 26
 27       - job_name: 'kubernetes-nodes'
 28         scheme: https
 29         tls_config:
 30           ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
 31         bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
 32         kubernetes_sd_configs:
 33         - role: node
 34         relabel_configs:
 35         - action: labelmap
 36           regex: __meta_kubernetes_node_label_(.+)
 37         - target_label: __address__
 38           replacement: kubernetes.default.svc:443
 39         - source_labels: [__meta_kubernetes_node_name]
 40           regex: (.+)
 41           target_label: __metrics_path__
 42           replacement: /api/v1/nodes/${1}/proxy/metrics
 43
 44       - job_name: 'kubernetes-cadvisor'
 45         scheme: https
 46         tls_config:
 47           ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
 48         bearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/token
 49         kubernetes_sd_configs:
 50         - role: node
 51         relabel_configs:
 52         - action: labelmap
 53           regex: __meta_kubernetes_node_label_(.+)
 54         - target_label: __address__
 55           replacement: kubernetes.default.svc:443
 56         - source_labels: [__meta_kubernetes_node_name]
 57           regex: (.+)
 58           target_label: __metrics_path__
 59           replacement: /api/v1/nodes/${1}/proxy/metrics/cadvisor
 60
 61       - job_name: 'kubernetes-service-endpoints'
 62         kubernetes_sd_configs:
 63         - role: endpoints
 64         relabel_configs:
 65         - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scrape]
 66           action: keep
 67           regex: true
 68         - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_scheme]
 69           action: replace
 70           target_label: __scheme__
 71           regex: (https?)
 72         - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_path]
 73           action: replace
 74           target_label: __metrics_path__
 75           regex: (.+)
 76         - source_labels: [__address__, __meta_kubernetes_service_annotation_prometheus_io_port]
 77           action: replace
 78           target_label: __address__
 79           regex: ([^:]+)(?::\d+)?;(\d+)
 80           replacement: $1:$2
 81         - action: labelmap
 82           regex: __meta_kubernetes_service_label_(.+)
 83         - source_labels: [__meta_kubernetes_namespace]
 84           action: replace
 85           target_label: kubernetes_namespace
 86         - source_labels: [__meta_kubernetes_service_name]
 87           action: replace
 88           target_label: kubernetes_name
 89
 90       - job_name: 'kubernetes-services'
 91         metrics_path: /probe
 92         params:
 93           module: [http_2xx]
 94         kubernetes_sd_configs:
 95         - role: service
 96         relabel_configs:
 97         - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_probe]
 98           action: keep
 99           regex: true
100         - source_labels: [__address__]
101           target_label: __param_target
102         - target_label: __address__
103           replacement: blackbox-exporter.example.com:9115
104         - source_labels: [__param_target]
105           target_label: instance
106         - action: labelmap
107           regex: __meta_kubernetes_service_label_(.+)
108         - source_labels: [__meta_kubernetes_namespace]
109           target_label: kubernetes_namespace
110         - source_labels: [__meta_kubernetes_service_name]
111           target_label: kubernetes_name
112
113       - job_name: 'kubernetes-ingresses'
114         kubernetes_sd_configs:
115         - role: ingress
116         relabel_configs:
117         - source_labels: [__meta_kubernetes_ingress_annotation_prometheus_io_probe]
118           action: keep
119           regex: true
120         - source_labels: [__meta_kubernetes_ingress_scheme,__address__,__meta_kubernetes_ingress_path]
121           regex: (.+);(.+);(.+)
122           replacement: ${1}://${2}${3}
123           target_label: __param_target
124         - target_label: __address__
125           replacement: blackbox-exporter.example.com:9115
126         - source_labels: [__param_target]
127           target_label: instance
128         - action: labelmap
129           regex: __meta_kubernetes_ingress_label_(.+)
130         - source_labels: [__meta_kubernetes_namespace]
131           target_label: kubernetes_namespace
132         - source_labels: [__meta_kubernetes_ingress_name]
133           target_label: kubernetes_name
134
135       - job_name: 'kubernetes-pods'
136         kubernetes_sd_configs:
137         - role: pod
138         relabel_configs:
139         - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
140           action: keep
141           regex: true
142         - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
143           action: replace
144           target_label: __metrics_path__
145           regex: (.+)
146         - source_labels: [__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
147           action: replace
148           regex: ([^:]+)(?::\d+)?;(\d+)
149           replacement: $1:$2
150           target_label: __address__
151         - action: labelmap
152           regex: __meta_kubernetes_pod_label_(.+)
153         - source_labels: [__meta_kubernetes_namespace]
154           action: replace
155           target_label: kubernetes_namespace
156         - source_labels: [__meta_kubernetes_pod_name]
157           action: replace
158           target_label: kubernetes_pod_name
159

[root@k8smaster01 examples]# kubectl create -f prometheus-config.yaml

3.5 創建Prometheus Deployment

[root@k8smaster01 examples]# vi prometheus-deployment.yml

  1 apiVersion: apps/v1beta2
  2 kind: Deployment
  3 metadata:
  4   labels:
  5     name: prometheus-deployment
  6   name: prometheus-server
  7   namespace: monitoring
  8 spec:
  9   replicas: 1
 10   selector:
 11     matchLabels:
 12       app: prometheus-server
 13   template:
 14     metadata:
 15       labels:
 16         app: prometheus-server
 17     spec:
 18       containers:
 19         - name: prometheus-server
 20           image: prom/prometheus:v2.14.0
 21           command:
 22           - "/bin/prometheus"
 23           args:
 24             - "--config.file=/etc/prometheus/prometheus.yml"
 25             - "--storage.tsdb.path=/prometheus/"
 26             - "--storage.tsdb.retention=72h"
 27           ports:
 28             - containerPort: 9090
 29               protocol: TCP
 30           volumeMounts:
 31             - name: prometheus-config-volume
 32               mountPath: /etc/prometheus/
 33             - name: prometheus-storage-volume
 34               mountPath: /prometheus/
 35       serviceAccountName: prometheus
 36       imagePullSecrets:
 37         - name: regsecret
 38       volumes:
 39         - name: prometheus-config-volume
 40           configMap:
 41             defaultMode: 420
 42             name: prometheus-server-conf
 43         - name: prometheus-storage-volume
 44           emptyDir: {}
 45

[root@k8smaster01 examples]# kubectl create -f prometheus-deployment.yml 提示：若需要持久存盤Prometheus，可提前創建相應sc和pvc，sc《044.集群存盤-StorageClass》,PVC可參考如下: [root@k8smaster01 examples]# vi prometheus-pvc.yaml

  1 apiVersion: v1
  2 kind: PersistentVolumeClaim
  3 metadata:
  4   name: prometheus-pvc
  5   namespace: monitoring
  6   annotations:
  7     volume.beta.kubernetes.io/storage-class: ghstorageclass
  8 spec:
  9   accessModes:
 10   - ReadWriteMany
 11   resources:
 12     requests:
 13       storage: 5Gi

[root@k8smaster01 examples]# kubectl create -f prometheus-pvc.yaml 將prometheus-deployment.yml存盤部分修改為：

  1 ……
  2         - name: prometheus-storage-volume
  3           persistentVolumeClaim:
  4             claimName: prometheus-pvc
  5 ……
  6

3.6 創建Prometheus Service

[root@k8smaster01 examples]# vi prometheus-service.yaml apiVersion: v1 kind: Service metadata: labels: app: prometheus-service name: prometheus-service namespace: monitoring spec: type: NodePort selector: app: prometheus-server ports: - port: 9090 targetPort: 9090 nodePort: 30909 [root@k8smaster01 examples]# kubectl create -f prometheus-service.yaml [root@k8smaster01 examples]# kubectl get all -n monitoring NAME READY STATUS RESTARTS AGE pod/prometheus-server-fd5479489-q584s 1/1 Running 0 92s NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/prometheus-service NodePort 10.107.69.147 <none> 9090:30909/TCP 29s NAME READY UP-TO-DATE AVAILABLE AGE deployment.apps/prometheus-server 1/1 1 1 92s NAME DESIRED CURRENT READY AGE replicaset.apps/prometheus-server-fd5479489 1 1 1 92s

3.7 測驗Prometheus

瀏覽器直接訪問：http://172.24.8.71:30909/ clipboard

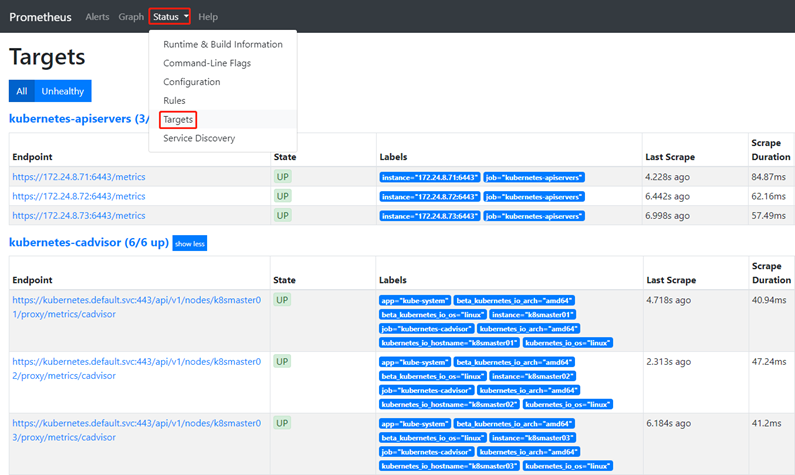

查看所有Kubernetes集群上的Endpoint通過服務發現的方式自動連接到了Prometheus， clipboard

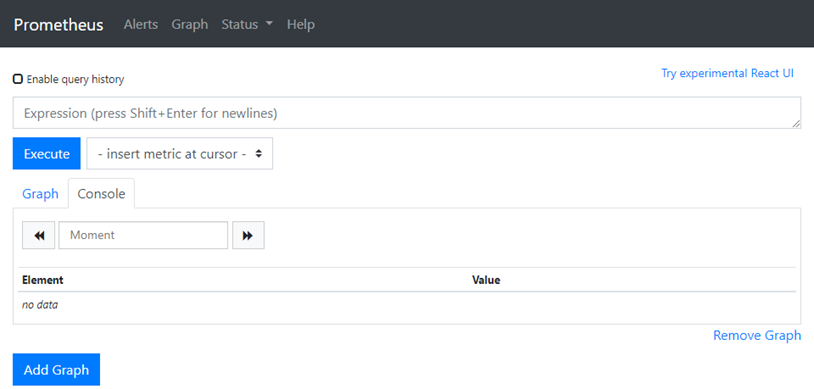

通過圖形化界面查看記憶體， clipboard

Prometheus更多配置參考官網：https://prometheus.io/docs/prometheus/latest/configuration/configuration/

四部署Grafana

4.1 獲取部署檔案

[root@uhost ~]# git clone https://github.com/liukuan73/kubernetes-addons

4.2 部署grafana

[root@uhost ~]# cd /root/kubernetes-addons/monitor/prometheus+grafana [root@k8smaster01 prometheus+grafana]# vi grafana.yaml

  1 ---
  2 apiVersion: v1
  3 kind: Service
  4 metadata:
  5   name: grafana
  6   namespace: monitoring
  7   labels:
  8     app: grafana
  9 spec:
 10   type: NodePort
 11   ports:
 12   - port: 3000
 13     targetPort: 3000
 14     nodePort: 30007
 15   selector:
 16     app: grafana
 17 ---
 18 apiVersion: extensions/v1beta1
 19 kind: Deployment
 20 metadata:
 21   labels:
 22     app: grafana
 23   name: grafana
 24   namespace: monitoring
 25 spec:
 26   replicas: 1
 27   revisionHistoryLimit: 2
 28   template:
 29     metadata:
 30       labels:
 31         app: grafana
 32     spec:
 33       containers:
 34       - name: gragana
 35         image: grafana/grafana:5.0.0
 36         imagePullPolicy: IfNotPresent
 37         ports:
 38         - containerPort: 3000
 39         volumeMounts:
 40         - mountPath: /var
 41           name: grafana-storage
 42         env:
 43           - name: GF_AUTH_BASIC_ENABLED
 44             value: "false"
 45           - name: GF_AUTH_ANONYMOUS_ENABLED
 46             value: "true"
 47           - name: GF_AUTH_ANONYMOUS_ORG_ROLE
 48             value: Admin
 49           - name: GF_SERVER_ROOT_URL
 50 #              value: /api/v1/proxy/namespaces/default/services/grafana/
 51             value: /
 52         readinessProbe:
 53           httpGet:
 54             path: /login
 55             port: 3000
 56       volumes:
 57       - name: grafana-storage
 58         emptyDir: {}
 59       nodeSelector:
 60         node-role.kubernetes.io/master: "true"
 61 #      tolerations:
 62 #      - key: "node-role.kubernetes.io/master"
 63 #        effect: "NoSchedule"
 64

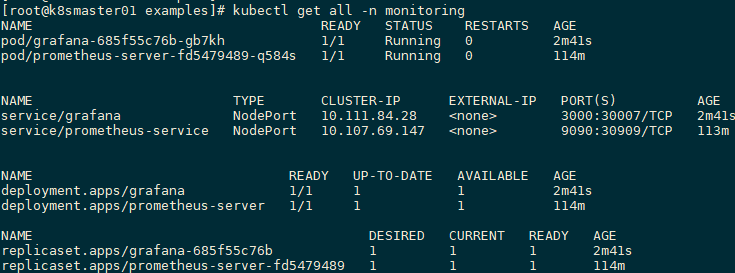

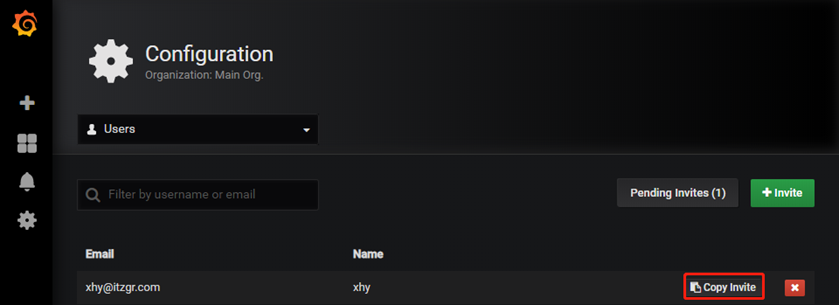

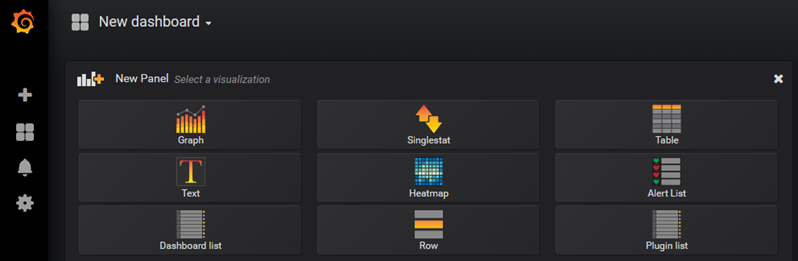

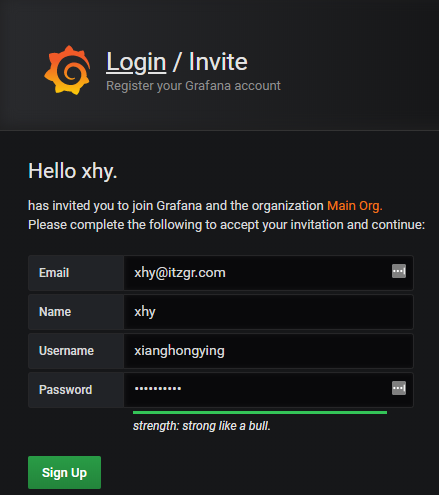

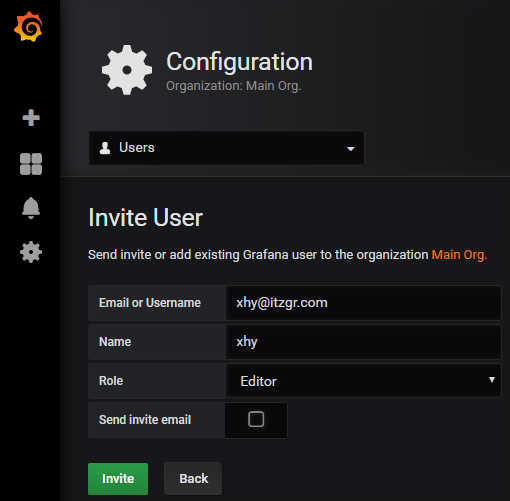

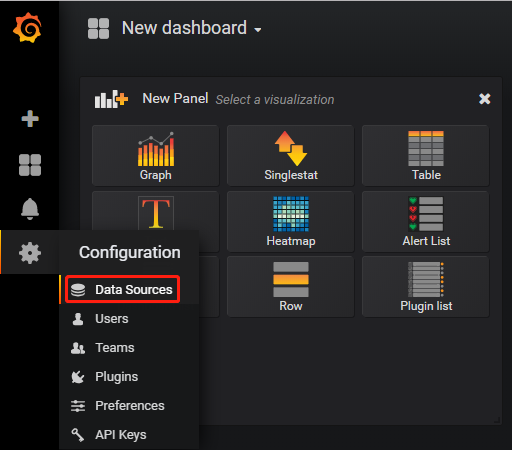

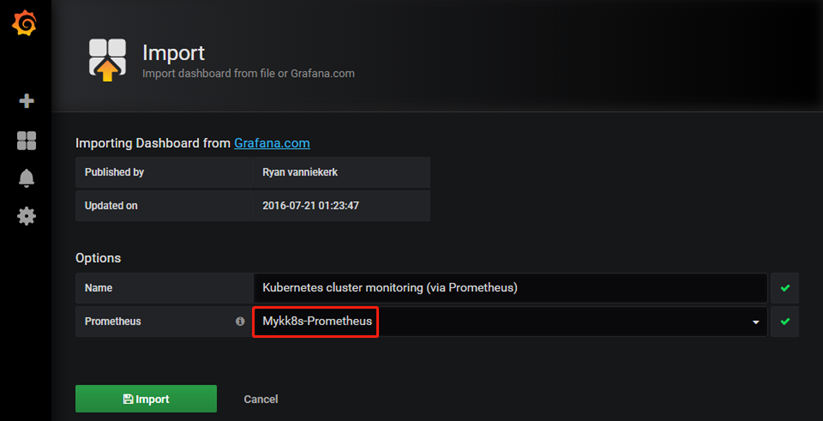

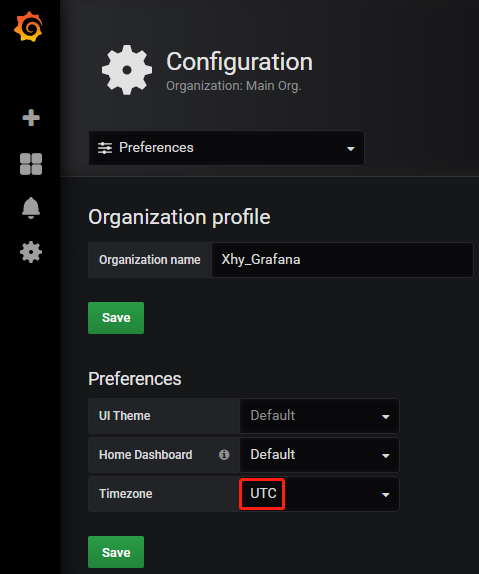

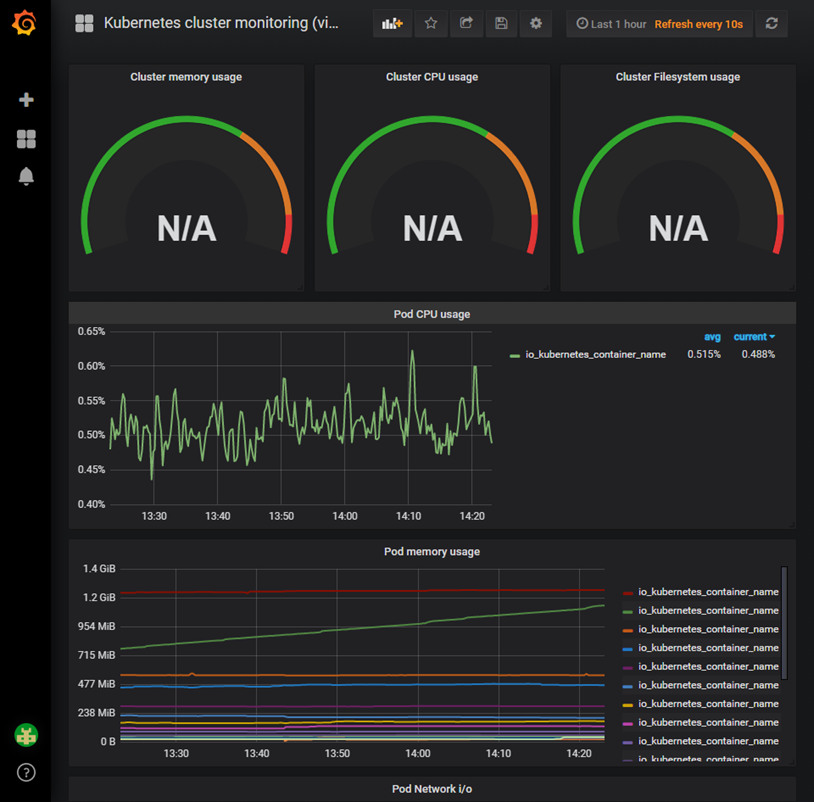

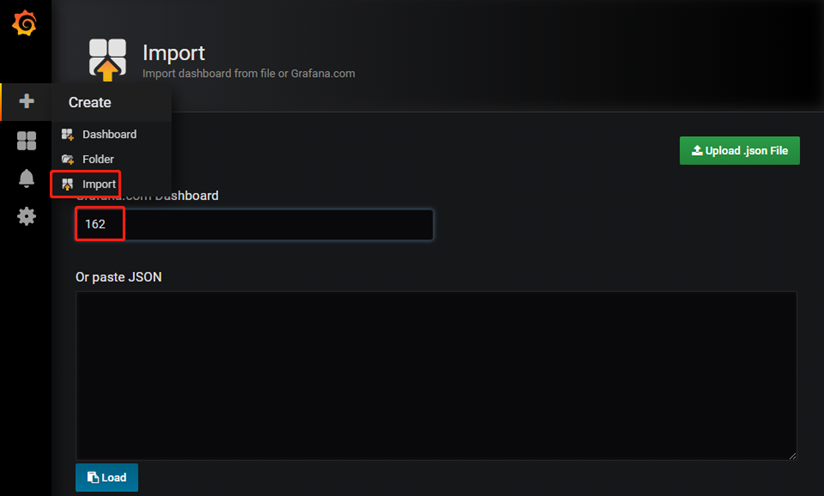

[root@k8smaster01 prometheus+grafana]# kubectl label nodes k8smaster01 node-role.kubernetes.io/master=true [root@k8smaster01 prometheus+grafana]# kubectl label nodes k8smaster02 node-role.kubernetes.io/master=true [root@k8smaster01 prometheus+grafana]# kubectl label nodes k8smaster03 node-role.kubernetes.io/master=true [root@k8smaster01 prometheus+grafana]# kubectl taint node --all node-role.kubernetes.io- #允許Master部署應用 [root@k8smaster01 prometheus+grafana]# kubectl create -f grafana.yaml [root@k8smaster01 examples]# kubectl get all -n monitoring clipboard
