大家好,我是痞子衡,是正經搞技術的痞子,今天痞子衡給大家介紹的是恩智浦i.MX RT1015/1020/1050三款MCU的FlexSPI NOR啟動的連接方式,
由于i.MXRT內部沒有非易失性存盤器,因此在系統設計時為i.MXRT搭配一塊存放應用程式代碼的存盤器是頭等大事,i.MXRT支持啟動的外部存盤器型別眾多,其中通過FlexSPI介面連接串行NOR Flash是首選,
就i.MXRT芯片引腳本身來說,其FlexSPI模塊支持的Pinmux選擇較多,這在芯片參考手冊Chip IO一章可以找到具體資訊,但是并不是所有FlexSPI Pinmux組合都能被用來連接串行NOR Flash去啟動,
i.MXRT1050/1020/1015是i.MXRT系列MCU家族比較早亮相的型號,也是客戶當前使用較多的i.MXRT芯片,它們三兄弟內部均只有一個雙通道8bit的FlexSPI模塊,在FlexSPI NOR啟動連接方式支持上是相似的,今天痞子衡就來跟大家好好聊一聊到底哪些FlexSPI NOR連接方式是可以用作啟動的,
一、FlexSPI連接模式
在講啟動連接之前,首先跟大家簡單聊一下FlexSPI模塊的連接模式,從手冊里看,FlexSPI一共有三種連接模式:

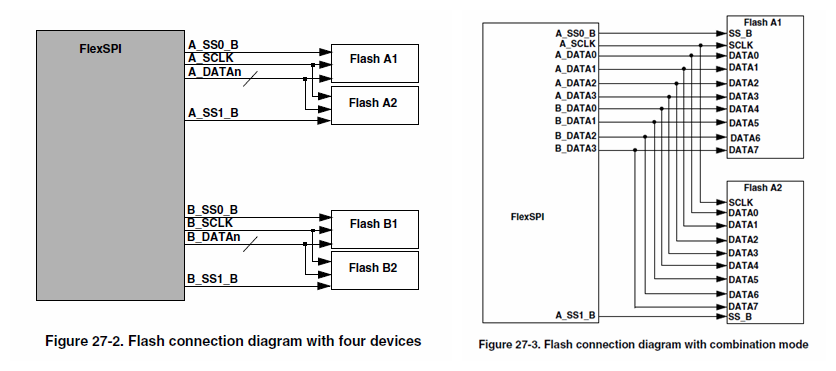

Individual mode:如下圖左邊Flash A1+A2+B1+B2,它們分時復用FlexSPI,同一時刻僅有一個四線QSPI Flash被操作(僅一個PORT有資料收發),
Parallel mode:如下圖左邊Flash A1+B1或Flash A2+B2,同一時刻兩個四線QSPI Flash可以一起被操作(兩個PORT都有資料收發),FlexSPI會自動合并/拆分資料(read/program)到兩個PORT,
Combination mode:如下圖右邊Flash A1或A2,這是FlexSPI接八線Octal/Hyper Flash的方法,
二、涉及FlexSPI引腳
提及啟動,就不得不提i.MXRT芯片內部BootROM,BootROM是固化在芯片內部ROM空間的一段代碼,芯片上電永遠是BootROM先運行,由BootROM從外部存盤器去加載應用程式執行,因此FlexSPI NOR連接方式其實是由BootROM決定的,更直白點說,其實FlexSPI NOR連接方式是寫死在BootROM代碼里,
2.1 BootROM指定
我們可以在芯片參考手冊System Boot這一章節找到BootROM指定的FlexSPI NOR引腳,痞子衡整理如下:

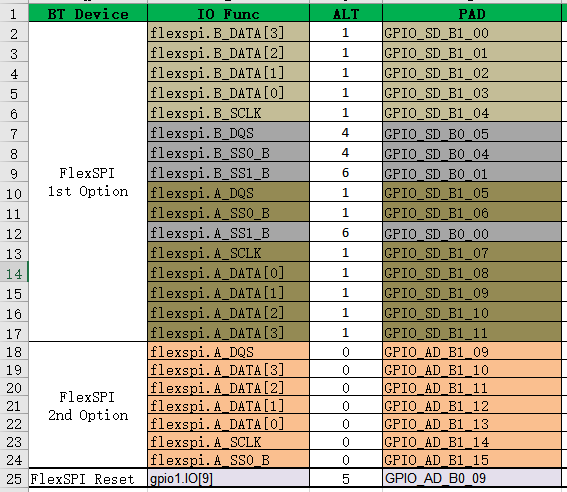

下表適用于i.MXRT105x(適用全系列封裝):

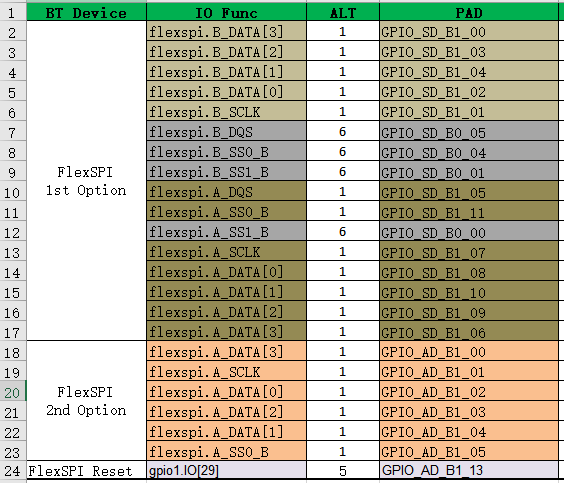

下表適用于i.MXRT102x和i.MXRT1015(對于LQFP144封裝,所有引腳均適用,對于LQFP100封裝,只有1st Option里ALT為1的12根線可用):
上面的表格基本上已經給我們指明了方向,目前我們知道了哪些Pin可以用作FlexSPI NOR啟動連接,但是似憾訓是有一些不清楚的地方:
疑問1:1st Option里一共有4根片選信號(SSx)和2根DQS信號,而Flash只需要一個片選和一個DQS,是不是所有片選+DQS組合都可以?
疑問2:1st Option里一共8根資料線,除了連接八線Octal/Hyper Flash之外,是否可以單連四線QSPI Flash?PortA和PortB是不是都可以連QSPI Flash?
疑問3:是否可以從1st和2nd Option里分別挑選信號線和資料線來連接Flash?比如1st Option里的PortA_DATA[1:0]和2nd Option里的PORTA_DATA[3:2]組成四線,
疑問4:那根FlexSPI Reset信號對于1st和2nd Option是不是都適用?
疑問5:是否可以掛兩片QSPI Flash啟動?具體怎么掛?兩片Flash能否實作在一片Flash中執行代碼去擦寫另一片Flash?
疑問6:2nd Option里只有PortA和一根片選,但RT1050 Pinmux表里其也支持PortB和其他片選,那些信號線后續是否可以利用?
在后面的內容里,痞子衡會逐一為大家決議這些疑問,
2.2 BootROM未指定
在此也列出不在BootROM指定的FlelxSPI NOR引腳,方便后續設計雙Flash時參考,
下表適用于i.MXRT105x(適用全系列封裝):
下表適用于i.MXRT102x和i.MXRT1015(適用全系列封裝):
三、單Flash連接方式(3種)
在系統設計時使用一片Flash是最常用的情況,這片Flash負責存放應用程式代碼(即所謂的Code Flash),i.MXRT既可以在Flash中原地執行,也可以將應用程式拷貝到內部RAM中執行,
相信大家做板級設計一定會參考官方EVK,在RT1050-EVKB中,官方給出了如下兩種單Flash的連接方式,這也是最推薦的兩種方式:

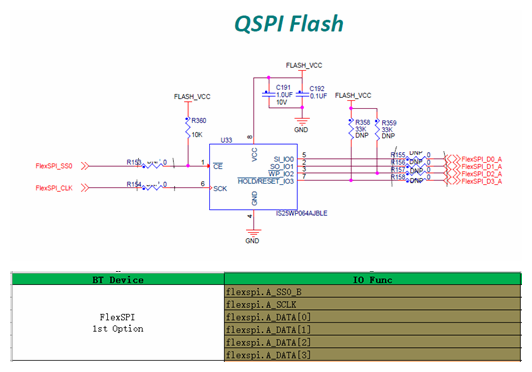

第一種Flash連接方式就是利用FlexSPI 1st Option里的6根PORTA信號線連接四線QSPI Flash,此處需要注意的是片選信號僅能選PORTA_SS0,你可能會疑問PORTA_SS1明明也在BootROM支持串列里,為何不能用?關于這一點痞子衡會在后面雙Flash連接里為大家解釋,

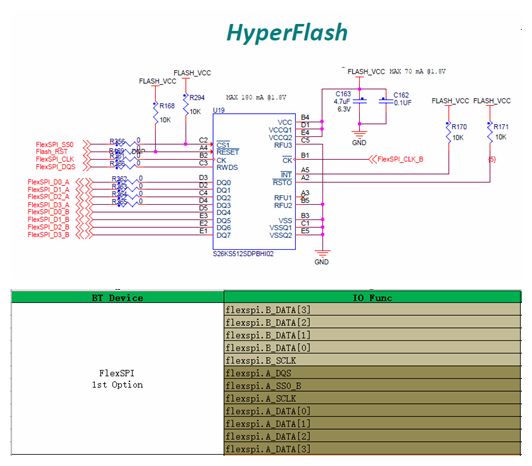

第二種Flash連接方式就是利用FlexSPI 1st Option里的7根PORTA信號線和5根PORTB信號線連接八線Octal/Hyper Flash,此處仍需注意的是片選和DQS信號僅能選PORTA_SS0、PORTA_DQS,此種Flash接法還利用了FlexSPI Reset信號,

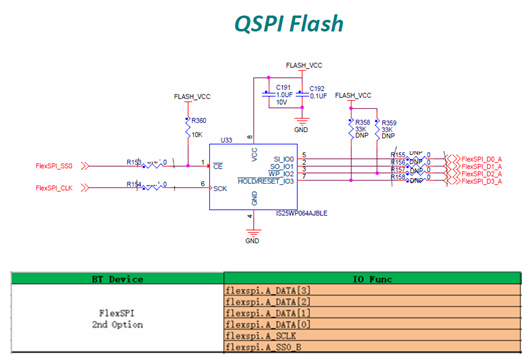

第三種Flash連接方式就是利用FlexSPI 2nd Option里的6根PORTA信號線連接四線QSPI Flash,具體接法跟第一種方式很像,但是此處沒有關于片選的疑慮,因為2nd Option只有一個片選,
介紹完三種單Flash連接方案,現在來解答一些前面列出的疑問,
解答1:1st Option里一共4根片選信號(SSx)和2根DQS信號并不是隨意組合都可以,無論是四線還是八線單Flash連接方案,均只有PORTA_SS0、PORTA_DQS這一種組合可用,其他組合主要用在雙Flash連接方案中,
解答2:1st Option中僅PORTA可以單獨接四線QSPI Flash,不支持PORTB單獨接四線QSPI Flash,
解答3:不支持從1st和2nd Option里分別挑選資料線來連接Flash(不過就FlexSPI模塊本身而言,理論上是支持的,但這么用的話需要解決資料線信號等長問題,因為這兩個Option的走線長度在芯片內部不一樣,總之不推薦這么用),但是支持1st Option里取信號線,2nd Option里取資料線類似這種組合方式來連接Flash,
解答4:FlexSPI Reset信號是與1st、2nd Option無關的,所以兩個Option下均可以用,不過Reset信號常用于八線Flash,
四、雙Flash連接方式(18種)
很多實際系統設計中,常常有既在Flash中存放用戶應用程式,也在Flash中存放用戶資料的場景,當然我們可以將一片Flash分成Code區和Data區來實作,但更好的方案是選用兩片Flash(一片Code Flash、一片Data Flash)同時掛在FlexSPI上,這樣可以避免資料誤操作,而且最重要的是在擦除或者編程Data Flash的等待期間(這個時間可不短),CPU可以繼續從Code Flash取代碼執行或回應中斷,此處我們暫不討論支持RWW特性的Flash,

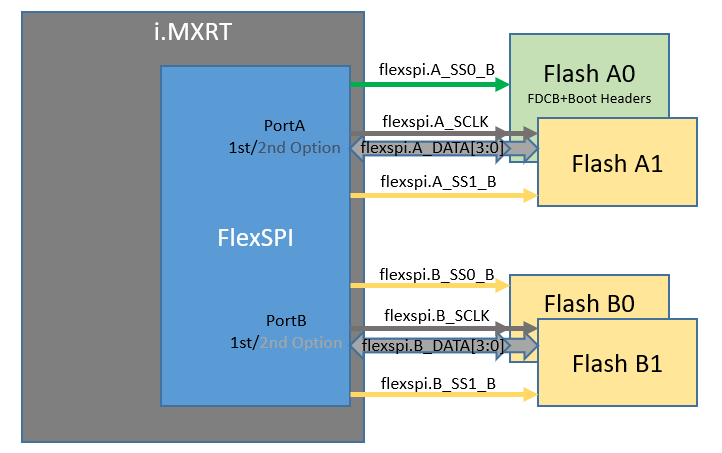

i.MXRT支持掛兩片Flash去啟動,此處僅以兩片四線QSPI Flash為例,下圖給出了多片Flash的連接方式,理論上一個FlexSPI最多可以掛四片Flash,因為最大有4個片選,但僅考慮接兩片Flash的話,1st Option以及2nd Option里所有片選按排列組合來說應該有近30多種組合方式,那么這30多種組合是不是都可行呢?當然不是!要在這些組合中剔除掉不包含1st A_SS0或者2nd A_SS0的組合,即下圖中標淺綠色的Flash A0在雙Flash組合中是一定要存在的,因為BootROM上電永遠是從Flash A0中獲取FDCB以及啟動代碼頭(IVT, BootData),所以Flash A0就是Code Flash,
分析到了這里,我們就知道如下符合條件的18種包含Flash A0的組合方式,其中標記Code的片選信號應該連接存放應用程式代碼的Code Flash,標記Data的片選信號則連接存放用戶資料的Data Flash:
Note1:如果兩個Flash掛在同一型別PORT上(都是PORTA或都是PORTB),即下面的第1、2、3、10、11、12種組合時,這兩片Flash最好是同一個型號,這樣電氣特性容易保持一致,
Note2:如果組合中所有引腳選擇全部在BootROM指定范圍里,那么BootROM直接支持Data Flash的配置,如果有引腳不在BootROM指定范圍,那么需要用戶在Code Flash用代碼去實作Data Flash配置,
| Num | FlexSPI 1st Option | FlexSPI 2nd Option | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BootROM指定 | BootROM未指定 | BootROM指定 | BootROM未指定 | ||||||||||
| 不適用LQFP100 | 不適用LQFP100 | 不適用LQFP144/100 | |||||||||||
| A_SS0 | A_DATA[3:0] A_SCLK |
B_SCLK | B_DATA[3:0] | A_SS1 | B_SS0 | B_SS1 | A_SS1 | B_SS0 | A_SS0 | A_DATA[3:0] A_SCLK |
A_SS1 | B_DATA[3:0] | |
| 1 | ? Code |
? | ? Data |
||||||||||
| 2 | ? Code |
? | ? Data |
||||||||||
| 3 | ? Code |
? | ? Data |
||||||||||
| 4 | ? Code |
? | ? | ? | ? Data |
||||||||
| 5 | ? Code |
? | ? | ? Data |
? | ||||||||
| 6 | ? Code |
? | ? | ? | ? Data |
||||||||
| 7 | ? Code |
? | ? | ? Data |
? | ||||||||
| 8 | ? Code |
? | ? | ? | ? Data |
||||||||
| 9 | ? Code |
? | ? | ? Data |
? | ||||||||
| 10 | ? Data |
? Code |
? | ||||||||||
| 11 | ? Data |
? Code |
? | ||||||||||
| 12 | ? Code |
? | ? Data |
||||||||||
| 13 | ? | ? | ? Data |
? Code |
? | ||||||||
| 14 | ? | ? Data |
? Code |
? | ? | ||||||||
| 15 | ? | ? | ? Data |
? Code |
? | ||||||||
| 16 | ? | ? Data |
? Code |
? | ? | ||||||||
| 17 | ? | ? | ? Data |
? Code |
? | ||||||||
| 18 | ? | ? Data |
? Code |
? | ? | ||||||||
介紹完18種雙Flash連接方案,現在來解答一些前面列出的疑問,
解答5:可以掛兩片QSPI Flash啟動,一共有18種連接方式,兩片Flash的方案還是不可以實作在Code Flash里原地執行代碼去擦寫Data Flash這種用法,但可以實作RWW的核心意義,下一節會單獨展開講這個,
解答6:不在BootROM指定的2nd Option PortB信號可以用于連接Data Flash,但是Data Flash的配置需要由Code Flash里的用戶應用程式代碼來完成,BootROM無法直接配置Data Flash,
五、關于RWW的注意事項
現在市面上大部分Flash(尤其是普通四線QSPI)是不支持RWW(Read-While-Write)特性的,就是在單片Flash上無法實作同時讀寫,但如果我們在i.MXRT1015/1020/1050系統設計中采用一片支持RWW特性的Flash或者直接使用兩片Flash,是否可以實作在Code Flash(或RWW Flash中的Code磁區)中原地執行代碼去擦寫Data Flash(或RWW Flash中的Data磁區)這種需求,答案其實還是不可以,這是由FlexSPI模塊本身特性限制的,這個特性就是同一個FlexSPI模塊下的AHB command和IP command是互斥的,
5.1 FlexSPI異類命令互斥特性

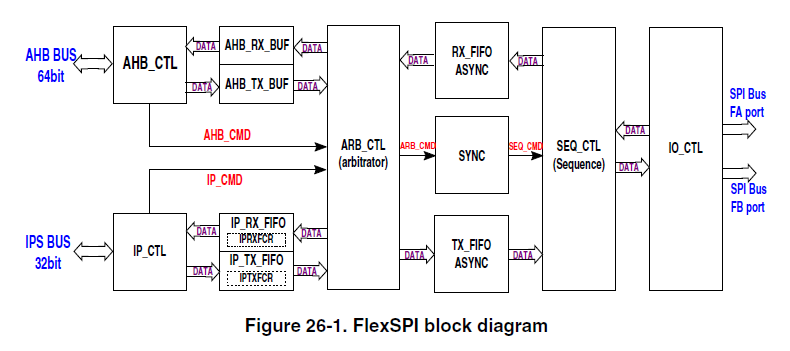

下圖是FlexSPI模塊框圖,可以這么簡單理解,CPU去Code Flash取程式代碼指令走的是64bit AHB Bus(即AHB command),Code Flash里的程式代碼里呼叫FlexSPI驅動去擦除或編程Data Flash走的是32bit IPS Bus(即IP command),這兩種不同型別的command會經過ARB_CTL模塊去仲裁,同一時間只有一種command勝出成為ARB command去實際操作Flash,
那FlexSPI模塊這個限制到底怎么破?有以下四種方式可以來幫忙:
方法1:在MPU里設定Code Flash對應的映射地址區域,使能Cache,并且保證應用程式代碼里呼叫FlexSPI驅動去擦寫Data Flash的關鍵部分(觸發IP CMD執行)始終快取在Cache里,
方法2:將應用程式代碼里呼叫FlexSPI驅動去擦寫Data Flash的關鍵部分搬運到RAM空間去運行,可以直接借助IDE特性去完成(比如IAR,可以用__ramfunc去修飾關鍵函式),
方法3:在寫Data Flash的時候借助DMA來搬運資料,不讓CPU干預,具體可以參考官方《AN12564 Implement RWW on i.MX RT Series》
方法4:應用程式代碼里的FlexSPI驅動直接使用BootROM API(代碼是在ROM空間運行的),
這四種方法里首推方法4,既能實作需求,又能省Code Flash空間(FlexSPI驅動代碼說小不小),方法1其實是不推薦的,畢竟Cache是種玄學,豈是你想控制就控制的,
5.2 RWW的核心意義
最后再說一下,掛兩片Flash(或一片RWW Flash)到底相比掛一片非RWW Flash有什么好處?這就涉及到RWW的核心意義了,其實痞子衡前面已經講過了,雖然不能實作在Code Flash中原地執行擦寫操作相關代碼,但是在Data Flash擦寫等待期間,CPU可以繼續從Code Flash取代碼執行,這意味著此時不需要刻意關閉系統全域中斷,因此不影響系統回應的實時性,
至此,恩智浦i.MX RT1015/1020/1050三款MCU的FlexSPI NOR啟動的連接方式痞子衡便介紹完畢了,掌聲在哪里~~~
