大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦i.MX RT1010的FlexSPI NOR啟動的連接方式，
在寫完 《FlexSPI NOR啟動連接方式(RT1015/1020/1050)》 和 《FlexSPI NOR啟動連接方式(RT1060/1064(SIP))》這兩篇之后，現在再來寫今天的主角i.MXRT1010要相對輕松一些，畢竟i.MXRT1010是i.MXRT家族里的小弟弟，
i.MXRT1010是恩智浦于2019年推出的新品，小身材大能量，相比其他幾位i.MXRT哥哥的BGA196、LQFP144、LQFP100封裝，i.MXRT1010的LQFP80的親民封裝深得硬體工程師的歡心，引腳少了，板級設計上也就沒那么多彎彎繞繞，
i.MXRT1010的市場定位類似于傳統8位MCU或入門級32位MCU，它跟i.MXRT1015/1020/1050一樣內部只集成了一個雙通道8bit的FlexSPI模塊，從低成本開發角度考慮外掛的芯片應該越少越好，因此本文主要介紹單Flash連接，不再像前面幾款i.MXRT芯片那樣去額外介紹雙Flash連接設計了，
我們知道i.MXRT1010內部RAM大小為128KB，并且其沒有搭配影像相關IP模塊（CSI、PxP、LCD），原則上內部RAM足夠滿足一般的應用需求了，但因為它的特殊性，本文會重點展開其怎么外掛RAM，具體i.MXRT1010特殊在哪里，且往下看：
一、涉及FlexSPI引腳
1.1 BootROM指定

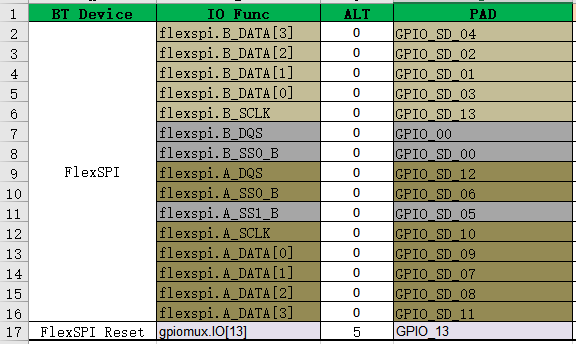

我們可以在i.MXRT1010芯片參考手冊System Boot這一章節找到BootROM指定的FlexSPI NOR引腳，痞子衡整理如下：
1.2 BootROM未指定
在此也列出不在BootROM指定的FlelxSPI NOR引腳，方便后續設計Flash+外擴RAM時參考，
二、單Flash連接方式（2種）
參考文章《FlexSPI NOR啟動連接方式(RT1015/1020/1050)》 的 《三、單Flash連接方式（3種）》章節，前兩種連接方式，i.MXRT1010與i.MXRT1050是一樣的，
三、Flash+外擴RAM連接方式（2種）
痞子衡前面講了，i.MXRT1010是特殊的，它到底特殊在哪里？i.MXRT1010是迄今為止唯一的一顆僅支持從FlexSPI NOR啟動（不支持其他型別啟動設備）的i.MXRT芯片，而且它還跟i.MXRT1015一樣是唯二的沒有搭配SEMC模塊（可用于外擴SDRAM）的i.MXRT芯片，你可能還沒理解這意味著什么，這意味著如果i.MXRT1010的內部128KB RAM不滿足你的應用需求的話，外擴RAM（這里主要指的是能直接AHB訪問）是一件有點麻煩的事，

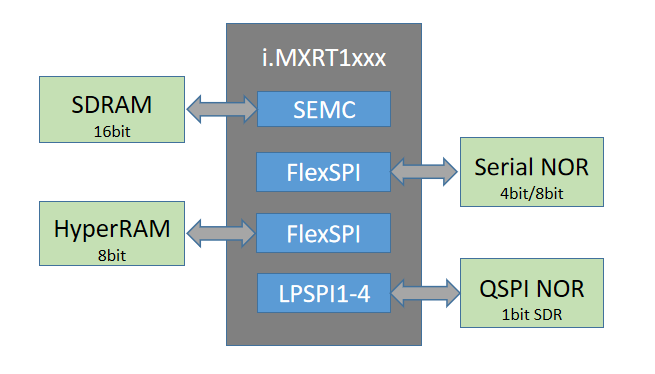

讓我們回顧i.MXRT1010的那些大哥哥們，它們支持外擴RAM的方式就簡單多了，既可以通過SEMC擴SDRAM，也可以通過FlexSPI擴HyperRAM，哪怕就是i.MX1015，它還可以支持從LPSPI介面的QSPI NOR Flash啟動，把FlexSPI完全讓給HyperRAM，

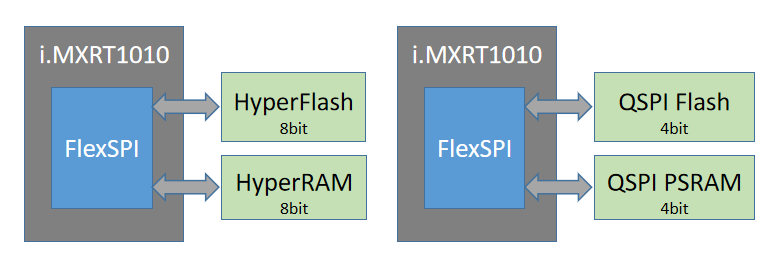

那么i.MXRT1010該怎么辦？其實也不是沒有辦法，痞子衡找到了如下兩種方法：第一種是連接8線HyperFlash+HyperRAM，第二種是連接四線QSPI Flash+PSRAM，第一種方案性能高，但比較貴，用在i.MXRT1010上顯得不那么搭配，第二種是比較推薦的連法，而且QSPI PSRAM性價比很不錯，不過當前生產QSPI PSRAM廠商不是很多，
痞子衡在介紹i.MXRT1050 FlexSPI連接的文章最后，提過關于FlexSPI異類命令互斥特性導致即使雙Flash也有RWW問題，那么在同一個FlexSPI上掛Flash和RAM會不會有類似的問題呢？比如代碼在Flash中XIP，然后讀寫RAM，其實這個問題不用擔憂，因為CPU從Flash里取指令屬于AHB Read，訪問RAM也是AHB Read/Write，這都是同類FlexSPI命令，不存在互斥問題，
最后找了兩家提供QSPI PSRAM產品的廠商供大家參考：
愛普科技 APSxx04x系列：http://www.apmemory.com/html/product_psram.php
艾蒲司 IPSxx04L系列：http://ipusltd.com/Products_en.html
至此，恩智浦i.MX RT1010的FlexSPI NOR啟動的連接方式痞子衡便介紹完畢了，掌聲在哪里~~~
