centos7使用rt_tables巧妙配置多網卡多路由實作策略路由

 路由表和策略路由的區別

  通常我們維護靜態路由表會手工填寫所有IP地址段的路由規則，使用命令或者寫入組態檔永久生效，以常見的作業系統Windows/Linux/AIX為例

#Windows靜態路由
--鍵入 route -p add [目標] [mask <網路掩碼>] [網關] [metric <度量值>] [if <介面>]
route print
route delete
route -p add 172.16.19.0 mask 255.255.255.0 198.15.0.1

#RHEL靜態路由
vi /etc/sysconfig/network
default via 192.168.3.1 dev eth0
10.211.6.0/24 via 192.168.3.1 dev eth0
10.0.0.0/8 via 10.212.52.1 dev eth1

#SuSE靜態路由
vi /etc/sysconfig/network/routes
default 192.168.3.1 - -
10.211.6.0 192.168.3.1 255.255.255.0 eth0
10.0.0.0 10.212.52.1 255.0.0.0 eth1

#AIX靜態路由
smitty mkroute
172.20.14.0/24 gw 172.23.14.254

rt_tables

rt_tables簡單來說就是通過給表的命名使得管理簡單化

    大部分人習慣直接將路由表優先級號碼直接作為表的名稱來使用，這樣做的好處是非常直觀和簡明的表達了表所在優先級的位置，但是當表的優先級結構出現變動時，我們對巨大的路由表的修改就顯得很煩瑣和費事了，

在/etc/iproute2/目錄下,有這么一個檔案rt_tables,只要對它進行改動，我們將很容易的完成路由表優先級結構的變動，(數值越小優先級別越高)

當路由表的優先級發生變化的時候，我們只需要編輯/etc/iproute2/rt_tables這個檔案就可以直接改變路由表的優先級次序，

[root@peter-host ~]# vim /etc/iproute2/rt_tables
#
# reserved values
#
255     local
254     main
253     default
0       unspec
#
# local
#
#1      inr.ruhep

Linux最多可以支持255張路由表，其中有3張表是內置的：

表255 本地路由表（Local table） 本地介面地址，廣播地址，已及NAT地址都放在這個表，該路由表由系統自動維護，管理員不能直接修改，

表254 主路由表（Main table） 如果沒有指明路由所屬的表，所有的路由都默認都放在這個表里，一般來說，舊的路由工具（如route）所添加的路由都會加到這個表，一般是普通的路由，

表253 默認路由表 （Default table） 一般來說默認的路由都放在這張表，但是如果特別指明放的也可以是所有的網關路由，

表 0 保留

因為VPC網路沒有其他網段，所以此處就以同網段的示例：

原有網卡eth0

[root@peter-host network-scripts]# cat ifcfg-eth0
BOOTPROTO=dhcp
DEVICE=eth0
ONBOOT=yes
TYPE=Ethernet
USERCTL=no
IPV6INIT=yes
DHCPV6C=yes

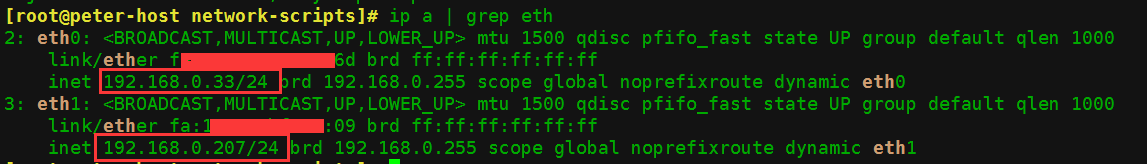

 新增網卡eth1，ip為自動獲取的

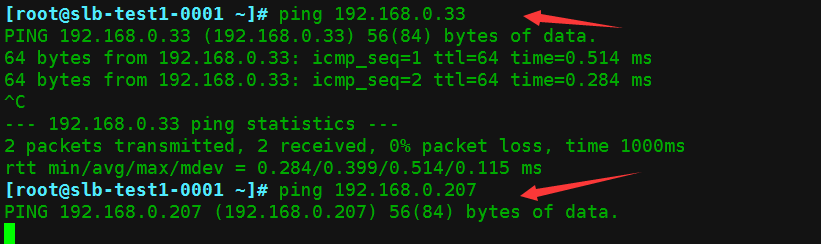

 從其他機器ping這兩個ip，只有eth0網卡可以通信，eth1不可以

 1、編輯路由策略

 #編輯rt_tables
  echo "251 net_251" >> /etc/iproute2/rt_tables
  echo "252 net_252" >> /etc/iproute2/rt_tables

# 查看
[root@peter-host ~]# vim /etc/iproute2/rt_tables
# reserved values
#
255     local
254     main
253     default
0       unspec

 #
 # local
 #
 #1 inr.ruhep

#################添加下面兩行(數值越小優先級別越高)
251     net_251
252     net_252

 2、添加路由規則

#清空net_251的路由表
ip route flush table net_251
# 添加一個路由規則到 net_251 表，這條規則是 net_251 這個路由表中資料包默認使用源 IP 192.168.0.33 通過 eth0 走網關 192.168.0.1
ip route add default via 192.168.0.1 dev eth0 src 192.168.0.33 table net_251
#來自 192.168.0.33 的資料包，使用 net_251 路由表的路由規則
ip rule add from 192.168.0.1 table net_251

 #清空net_252的路由表
  ip route flush table net_252
 # 添加一個路由規則到 net_252 表，這條規則是 net_252 這個路由表中資料包默認使用源 IP 192.168.0.207 通過 eth1 走網關 192.168.0.1
  ip route add default via 192.168.0.1 dev eth0 src 192.168.0.207 table net_252
 #來自 192.168.0.207 的資料包，使用 net_252 路由表的路由規則
  ip rule add from 192.168.0.1 table net_252

#添加默認網關
route add default gw 192.168.0.1

 3、如果需要自啟動生效可以寫進組態檔也可以加入rc.local

vim /etc/rc.local
ip route flush table net_251
ip route add default via 192.168.0.1 dev eth0 src 192.168.0.33 table net_251
ip rule add from 192.168.0.33 table net_251

ip route flush table net_252
ip route add default via 192.168.0.1 dev eth1 src 192.168.0.207 table net_252
ip rule add from 192.168.0.207 table net_252

route add default gw 192.168.0.1

 4、給檔案添加 執行權限使其開機執行

chmod u+x /etc/rc.d/rc.local

 5、重啟系統

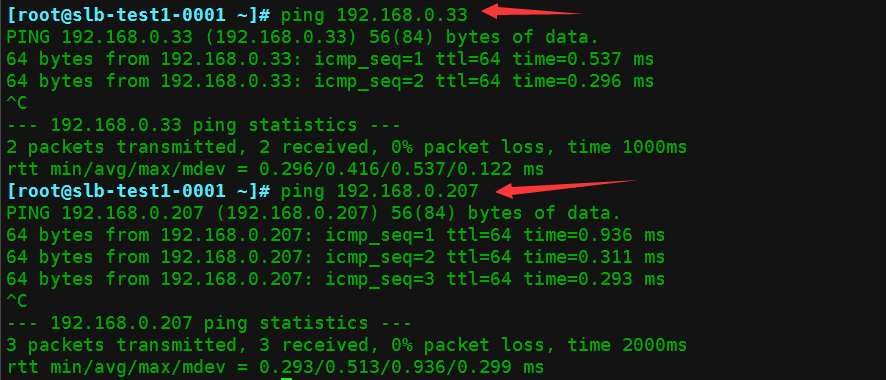

6、在其他主機上測驗ping這兩個ip是否可以通信，此時就可以正常使用了

查看路由表：

 網關
