centos5，6的GRUB簡介-有解無憂

grub：GRand Unified Bootloader

grub 0.x：grub legacy（centos5，6）
grub 1.x：grub2（centos7）

grub legacy（grub 0.x）

stage1：mbr

stage1_5：mbr之后的扇區，讓stage1中的bootloader能識別stage2所在的磁區上的檔案系統

stage2：磁盤磁區（/boot/grub/）

centos6:

# ls /boot/grub/
device.map     fat_stage1_5  grub.conf         jfs_stage1_5  minix_stage1_5     splash.xpm.gz  stage2         vstafs_stage1_5 e2fs_stage1_5  ffs_stage1_5  iso9660_stage1_5  menu.lst      reiserfs_stage1_5  stage1         ufs2_stage1_5  xfs_stage1_5

stage2和內核，通常放置于基本的磁盤磁區，不可以是lvm和軟raid，讀取lvm和軟raid磁區，是需要根檔案系統里的驅動程式的，這時根檔案系統還沒有加載，

根檔案系統，一般都是邏輯磁區，以方便擴容和管理，如果/boot也和根檔案系統在同一個磁區里的話，由于grub程式無法加載邏輯磁區里的檔案，所以就無法訪問/boot目錄，也就不能加載內核，系統就無法啟動了，所以這就是/boot獨立磁區的原因，

如果根檔案系統不使用邏輯卷，那么/boot是可以不獨立磁區的，

安裝centos6作業系統時，如果不是手動磁區的話，會自動把/boot獨立出來成一個磁區；而把/和swap它們2個做成邏輯磁區.

驗證一下centos6：

首先使用fdisk，可以看出/dev/sda2是Linux LVM（邏輯磁區）；而/dev/sda1是普通磁區，

再用pvs，可以看出/dev/sda2里的vg的名字是vg_c610

再用vgs，可以看出vg_c610里有2個LV

再用lvs，可以看出vg_c610里的2個LV分別是lv_root和lv_swap

再用mount，可以看出邏輯磁區lv_root的掛載點是/；/dev/sda1掛載到了/boot

# fdisk -l /dev/sda
   Device Boot      Start         End      Blocks   Id  System
/dev/sda1   *           1          64      512000   83  Linux
Partition 1 does not end on cylinder boundary.
/dev/sda2              64        1045     7875584   8e  Linux LVM
# pvs
  PV         VG      Fmt  Attr PSize PFree
  /dev/sda2  vg_c610 lvm2 a--u 7.51g    0
# vgs
  VG      #PV #LV #SN Attr   VSize VFree
  vg_c610   1   2   0 wz--n- 7.51g    0
# lvs
  LV      VG      Attr       LSize   Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert
  lv_root vg_c610 -wi-ao----   6.71g
  lv_swap vg_c610 -wi-ao---- 816.00m
# mount | grep "^/dev"
/dev/mapper/vg_c610-lv_root on / type ext4 (rw)
/dev/sda1 on /boot type ext4 (rw)

stage2的作用：

1，提供選單，并提供互動式介面

按e鍵：進入編輯模式，用于編輯選單
按c鍵：命令模式，進入互動式界面，

2，加載用戶選擇的內核或作業系統

允許傳遞引數給內核
可以隱藏此選單

3，為選單提供了保護機制

為編輯選單提供密碼保護
為啟動內核提供密碼保護

grub命令使用：

help獲取幫助；help KEYWORD 某個命令的詳細資訊
識別設備：root (hd#,#)：hd和外面的括號是固定的，第一個數字標識是第幾塊磁盤；第二個數字標識是第幾個磁區，數字從0開始，從grub2開始就是從1開始編號了，

(hd0,0)：第一個磁盤的第一個磁區，
查找命令：find

查找時，必須指明在哪個磁盤的哪個磁區，

查找內核，知道內核檔案的名字，但不知道在磁盤的哪個磁區啊，但查找時還必須指明磁盤和磁區，太坑了，只能瞎試了，在(hd0,0)里找到了內核檔案，

grub> find (hdx,y)/vmlinuz-3.10.0-957.el7.x86_64

從網上找到的磁盤和grub命令里的hd(#,#)的對應關系，不知道對不對了
- sda1表示第一塊硬碟第1個主磁區=hd(0,0)
- sda2表示第一塊硬碟第2個主磁區=hd(0,1)
- sdb1表示第二塊硬碟第1個主磁區=hd(1,0)
- sdb2表示第二塊硬碟第2個主磁區=hd(1,1)
進入選定磁盤：root
```
grub> root hd(0,0)
grub> find /vmlinuz-2.6.32-754.el6.x86_64
 hd(0,0)
```
進入磁盤后，使用find命令時，就不用加磁盤了，

注意：如果/boot是和根檔案系統放在了一個檔案系統上了的話，路徑就要加上/boot，grub> find /boot/vmlinuz-2.6.32-754.el6.x86_64
選擇要啟動的內核：kernel /PATH/TO/KERNEL_FILE

內核的檔案名：vmlinuz*

額外還可以指定許多內核引數，

例如：
- selinux=0（不啟用selinux功能）
- init=/sbin/init（第一個用戶空間的程式）
選擇要內核要使用的ramdisk檔案：initrd /PATH/TO/RAMDISK_FLLE

centos6：initramfs.img，

注意：ramdisk檔案的版本號要和內核的版本號完全一樣
啟動選定的內核：boot

作業系統啟動的內幕：

1，顯示可啟動的作業系統串列，

2，選擇要啟動的系統后，按e鍵，進入下面的畫面，

第一行（root (hd0,0)）：指定內核vmlinuz-2.6.32-754.el6.x86_64所在的磁盤和磁區

第二行：vmlinuz-2.6.32-754.el6.x86_64的位置，和內核啟動的引數，ro：是只讀，root是根檔案系統所在的磁區，

第三行：內核啟動時，使用的ramdisk檔案的位置

當在選擇要啟動的作業系統的界面，敲回車后，實際允許的就是這3行指令，

手動啟動系統

控制上圖顯示的內容的組態檔：/etc/grub.conf，損壞了的時候，就不知道要用哪個內核和ramdisk等啟動系統了，但啟動后，能進入grub命令列界面，這時可以手動指定內核，ramdisk后，執行開機，

1，選定要啟動的kernel

grub> root (hd0,0)
grub> kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/mapper/vg_c610-lv_root

2，選定kernel要使用的ramdisk檔案

grub> initrd /initramfs-2.6.32-754.el6.x86_64.img

3，啟動選定的kernel

grub> boot

grub組態檔說明

/etc/grub.conf檔案的內容：

default：多個作業系統的時候，讓哪個作業系統被默認選擇上，
timeout：等用戶5秒，如果用戶沒有操作，則啟動默認選項上的作業系統，
splashimage：選擇作業系統界面的圖片，
title：顯示的內容
- root：指定內核vmlinuz-2.6.32-754.el6.x86_64所在的磁盤和磁區
- kernel：vmlinuz-2.6.32-754.el6.x86_64的位置，和內核啟動的引數，
- initrd：內核啟動時，使用的ramdisk檔案的位置

default=0
timeout=5
splashimage=(hd0,0)/grub/splash.xpm.gz
hiddenmenu
title CentOS 6 (2.6.32-754.el6.x86_64)
        root (hd0,0)
        kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/mapper/vg_c610-lv_root rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us LANG=\
en_US.UTF-8 rd_NO_MD rd_LVM_LV=vg_c610/lv_swap SYSFONT=latarcyrheb-sun16 crashkernel=auto rd_LVM_LV=vg_c610/lv_root rd_NO_DM rh\
gb quiet
        initrd /initramfs-2.6.32-754.el6.x86_64.img

手動加一個作業系統：添加title和其下面的root等，

當按e鍵后，需要輸入密碼：password --md5 $1$jXrWo0$YF3q8/FNPT7rR8xkgKKhj0，寫在hiddenmenu上面，

當按回車鍵后，需要輸入密碼：password --md5 $1$jXrWo0$YF3q8/FNPT7rR8xkgKKhj0，才能啟動系統，寫在initrd下面，

生成md5密碼的命令：grub-md5-crypt

default=0
timeout=5
splashimage=(hd0,0)/grub/splash.xpm.gz
password --md5 $1$jXrWo0$YF3q8/FNPT7rR8xkgKKhj0
hiddenmenu
title CentOS 6 (2.6.32-754.el6.x86_64)
        root (hd0,0)
        kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/mapper/vg_c610-lv_root rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us LANG=\
en_US.UTF-8 rd_NO_MD rd_LVM_LV=vg_c610/lv_swap SYSFONT=latarcyrheb-sun16 crashkernel=auto rd_LVM_LV=vg_c610/lv_root rd_NO_DM rh\
gb quiet
        initrd /initramfs-2.6.32-754.el6.x86_64.img

title CentOS 6 (my test)
        root (hd0,0)
        kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/mapper/vg_c610-lv_root rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us LANG=\
en_US.UTF-8 rd_NO_MD rd_LVM_LV=vg_c610/lv_swap SYSFONT=latarcyrheb-sun16 crashkernel=auto rd_LVM_LV=vg_c610/lv_root rd_NO_DM rh\
gb quiet
        initrd /initramfs-2.6.32-754.el6.x86_64.img
        password --md5 $1$jXrWo0$YF3q8/FNPT7rR8xkgKKhj0

啟動時的menu圖：

進入單用戶模式的方法

1，在選定的操心系統上，按e鍵

2，在選定的kernel上，按e鍵，然后在顯示的kernel引數后面，按空格，在按1或s或S鍵，然后回車，最后按b鍵，

grub壞了，修復grub

損壞情況1：/boot所在的磁區里的內容，被誤洗掉了，而且已經關機了，如何修復？

下面模擬這種損壞的情形，把損壞的grub的磁盤拆下來，連到另一個主機上，這個主機上有一個磁盤是/dev/sda，連上損壞的磁盤后，損壞的磁盤是/dev/sdb，修好后，拆下原來的/dev/sda，所以修好的磁盤就變成了/dev/sda，

1，找個新的磁盤，模擬成grub損壞的磁盤，分3個區，/dev/sdb1放/boot，/dev/sdb3放根檔案系統，/dev/sdb2放swap

# fdisk -l /dev/sdb
   Device Boot      Start         End      Blocks   Id  System
/dev/sdb1               1          14      112423+  83  Linux
/dev/sdb2              15          40      208845   82  Linux swap / Solaris
/dev/sdb3              41         105      522112+  83  Linux
# mke2fs -t ext4 /dev/sdb1
# mke2fs -t ext4 /dev/sdb3
# mkswap /dev/sdb2

2，掛載磁區

# mount /dev/sdb1 /mnt/boot/
# ls /mnt/boot/
lost+found

3，使用grub-install安裝grub

選項--root-directory：告訴grub-install去哪個目錄找/boot；后面的磁區是告訴grub-install去哪個磁區找/boot，

執行成功后，在/mnt/boot/grub目錄下，創建出了stage檔案，

# grub-install --root-directory=/mnt /dev/sdb1
Probing devices to guess BIOS drives. This may take a long time.
Installation finished. No error reported.
This is the contents of the device map /mnt/boot/grub/device.map.
Check if this is correct or not. If any of the lines is incorrect,
fix it and re-run the script `grub-install'.

(fd0)   /dev/fd0
(hd0)   /dev/sda
(hd1)   /dev/sdb
# ls /mnt/boot/grub/
device.map     grub.conf         minix_stage1_5     ufs2_stage1_5
e2fs_stage1_5  grub.conf~        reiserfs_stage1_5  vstafs_stage1_5
fat_stage1_5   iso9660_stage1_5  stage1             xfs_stage1_5
ffs_stage1_5   jfs_stage1_5      stage2

4，安裝grub后，/boot目錄下沒有內核和ramdisk，所以從別的地方復制內核和ramdisk過來

# cp /boot/vmlinuz-2.6.32-754.el6.x86_64 /mnt/boot/
# cp /boot/initramfs-2.6.32-754.el6.x86_64.img /mnt/boot
# ls /mnt/boot/
grub  initramfs-2.6.32-754.el6.x86_64.img  lost+found  vmlinuz-2.6.32-754.el6.x86_64

5，創建/boot/grub/grub.conf檔案

注意：kernel和initrd放在(hd0,0)里了；而且假設根檔案系統在/dev/sda3上，

default=0
timeout=5
title CentOS 6 (test)
        root (hd0,0)
        kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/sda3
        initrd /initramfs-2.6.32-754.el6.x86_64.img

6，由于/dev/sda3里沒有根檔案系統，手動創建

# mkdir /mnt/sysroot
[root@c610 ~]# mount /dev/sdb3 /mnt/sysroot/
[root@c610 ~]# cd /mnt/sysroot/
[root@c610 sysroot]# mkdir -pv etc bin sbin lib lib64 dev proc sys tmp var usr bome root mnt media

7，內核啟動后，要啟動init程式，創建能夠啟動init的環境太復雜，簡單點，就讓內核啟動后，不啟動init，而是啟動bash程式，

把bash的可執行檔案和所依賴的庫都拷貝到/dev/sda3.

用ldd命令可以知道可執行檔案都依賴了哪些庫檔案，

測驗bash是否可用，使用chroot命令切換根檔案系統，切換后，直接進入了bash，說明bash可以正常運行，嘗試運行ls命令，ls命令沒有，因為沒把ls的可執行檔案和庫拷貝過來，cd和pwd是bash的內建命令，所以可以正常使用，

[root@c610 sysroot]# cp /bin/bash /mnt/sysroot/bin
[root@c610 sysroot]# ldd /bin/bash
        linux-vdso.so.1 =>  (0x00007ffeb5542000)
        libtinfo.so.5 => /lib64/libtinfo.so.5 (0x00000030ab800000)
        libdl.so.2 => /lib64/libdl.so.2 (0x00000030a9000000)
        libc.so.6 => /lib64/libc.so.6 (0x00000030a9400000)
        /lib64/ld-linux-x86-64.so.2 (0x000056492e521000)
[root@c610 sysroot]# cp /lib64/libtinfo.so.5 /mnt/sysroot/lib64/
[root@c610 sysroot]# cp /lib64/libdl.so.2 /mnt/sysroot/lib64/
[root@c610 sysroot]# cp /lib64/libc.so.6 /mnt/sysroot/lib64/
[root@c610 sysroot]# cp /lib64/ld-linux-x86-64.so.2 /mnt/sysroot/lib64/
[root@c610 sysroot]# chroot /mnt/sysroot/
bash-4.1# ls
bash: ls: command not found
bash-4.1# cd /tmp
bash-4.1# pwd
/tmp
bash-4.1# exit
exit
[root@c610 sysroot]#

8，修改/boot/grub/grub.conf檔案

由于內核啟動后，默認是啟動init程式，所以必須修改內核默認啟動的程式，修改成bash

而且還要指明引數：selinux=0，放在init引數前面

default=0
timeout=5
title CentOS 6 (test)
      root (hd0,0)
      kernel /vmlinuz-2.6.32-754.el6.x86_64 ro root=/dev/sda3 selinux=0 init=/bin/bash
      initrd /initramfs-2.6.32-754.el6.x86_64.img

9，拆下原來的/dev/sda，所以修好的磁盤就變成了/dev/sda，用修改的磁盤系統系統，

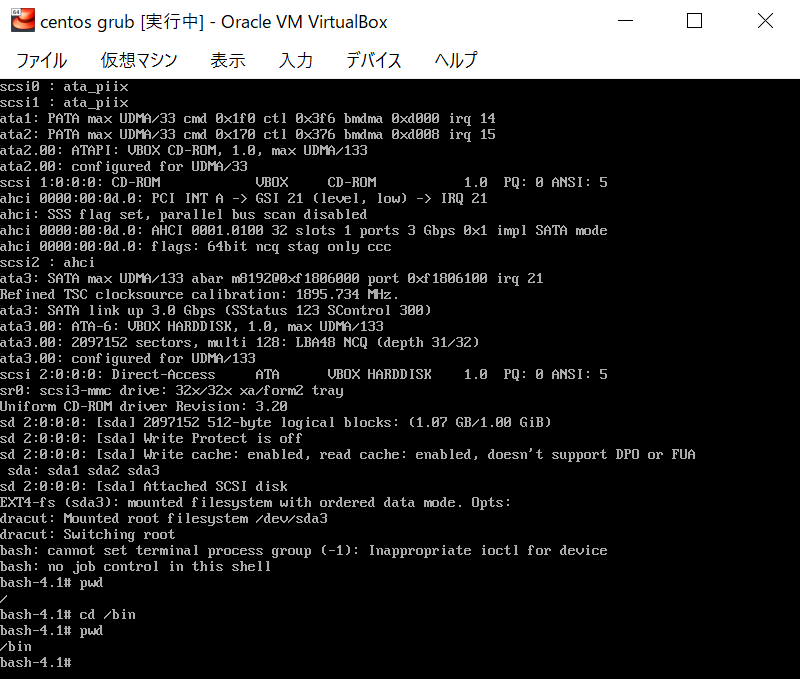

正常啟動了：

損壞情況2：/boot所在的磁區里的內容，被誤洗掉了，還好沒有關機，如何修復？

不用拆硬碟了，直接在當前系統，恢復就好了，修復方法和上面差不多，

使用光碟，進入救援模式

也可以修復上述的損壞情況1，

光碟救援模式的原理是，光碟里有能運行的bash程式，通過bash程式，呼叫grub-install命令就完成了修復grub，如果/boot里的內核檔案也損壞了，光碟里也有內核，可以復制過去，但是如果ramdisk壞了，就不能修復了，ramdisk是按照作業系統時生成的，所以光碟里沒有，但可以在同一臺機器上再安裝一次，再生成一個ramdisk檔案，
