通過前面文章的學習已經掌握了Linux系統配置管理的知識，本文講解Centos7網路配置知識，
Linux要對外提供服務，需要保證網路通信正常，因此需要正確配置網路引數，本文將講解如何使用Network Manager配置網路引數、管理網路會話服務，以及如何手工系結mode6模式雙網卡，實作網路的負載均衡，
一、Centos7網路概述
1.1 Centos7網路管理
對于網路功能來說，CentOS7與之前的版本變化較大，
在RHEL/CentOS 6及以前的版本中，網路功能是通過一系列網路相關的腳本檔案實作（如/etc/init.d/network檔案，及如下/sbin/if*檔案等），
從RHEL/CentOS 7開始，網路功能默認由NetworkManager以服務的形式提供，Network Manager是一個能夠動態控制和配置網路的守護行程，管理網路服務和網路連接，對應NetworkManager.service服務（其組態檔/etc/NetworkManager/NetworkManager.conf，默認為空，無需任何配置）
雖然RHEL/CentOS 6中的網路相關的腳本檔案仍然以network.service的形式被支持，但是建議使用NetworkManager.service來進行配置和管理，并且只能選擇其中一種，不然會有沖突，
1.2 network.service
etwork.service是系統提供的服務之一，以兼容遺留的網路功能，該服務的運行也被納入SystemD的管理，
管理命令格式
? systemctl start|stop|restart|status network
設定開機啟動
? systemctl enable network
以上命令設定network.service在系統啟動時自動加載，注意，系統啟動時，/etc/init.d/network會讀取ifcfg檔案，并檢測NetworkManager是否已經已經啟動該設備，如果NetworkManager已經啟動該設備，則/etc/init.d/network腳本什么也不做；否則/etc/init.d/network會啟動該設備，
1.3 NetworkManager.service
啟動networkmanager（注意大小寫，linux嚴格區分大小寫）
***systemctl start NetworkManager***
NetworkManager默認不會執行任何腳本，當腳本滿足以下條件時，才會安裝字母順序順序執行，
（1）位于/etc/NetworkManager/dispatcher.d/目錄下
（2）擁有root用戶的可執行權限
1.4 網路組態檔
無論是network.service，還是NetworkManager.service，都能夠使用如下網路相關的組態檔，
（1）全域組態檔
檔案名：/etc/sysconfig/network
（2）網卡相關的組態檔
組態檔所在檔案夾：/etc/sysconfig/network-scripts/
注意：修改網路組態檔后，需要重新加載網路連接，如果是通過network.service則使用命令：systemctl restart network；如果是通過NetworkManager.service則使用nmcli命令：nmcli connection reload，
二、網路引數配置
配置服務本質就是組態檔，以下演示2種方式
2.1 通過編輯組態檔配置網路
在 RHEL7以前的版本中，網卡組態檔的前綴為 eth，第 1 塊網卡為 eth0，第 2 塊網卡為 eth1；以此類推，而在 RHEL7中，網卡組態檔的前綴則以 ifcfg 開始， 加上網卡名稱共同組成了網卡組態檔的名字，例如 ifcfg-eno16777736，
現在有一個名稱為 ifcfg-eno16777736 的網卡設備，我們將其配置為開機自啟動，并且 IP 地址、子網、網關等資訊由人工指定，其步驟應該如下所示，
（1）找到網卡組態檔
網卡組態檔存放在/etc/sysconfig/network-scripts目錄下，形如：ifcfg-eno16777736，
[root@heimatengyun ~]# ls /etc/sysconfig/network-scripts/
ifcfg-eno16777736
...省略部分內容
如圖所示就是網卡組態檔，
（2）編輯網卡組態檔
由于在第一篇文章介紹linux的安裝時就已經配置好了網路引數并且可以正常上網，所以先查看一下現有的組態檔內容，
[root@heimatengyun ~]# cat /etc/sysconfig/network-scripts/ifcfg-eno16777736
TYPE="Ethernet"
BOOTPROTO="none"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
NAME="eno16777736"
UUID="ea487965-c5bc-4b43-9eab-36445d996179"
ONBOOT="yes"
HWADDR="00:0C:29:BC:5E:EF"
IPADDR0="192.168.78.100"
PREFIX0="24"
GATEWAY0="192.168.78.2"
DNS1="114.114.114.114"
IPV6_PEERDNS="yes"
IPV6_PEERROUTES="yes"
可以看到根據當時的配置生成了配置，并且也可以正常上網，但其實里邊有部分內容可以精簡，我們先把原來檔案備份一下，然后在重新手動配置一下
[root@heimatengyun ~]# cd /etc/sysconfig/network-scripts/
[root@heimatengyun network-scripts]# ls
ifcfg-eno16777736
...省略部分內容
[root@heimatengyun network-scripts]# cp ifcfg-eno16777736 ifcfg-eno16777736-autobackup
[root@heimatengyun network-scripts]# vi ifcfg-eno16777736
輸入以下內容，并保存退出，
注意：備份目的是以防萬一配置錯誤方便恢復，備份檔案為ifcfg-eno16777736-autobackup，雖然前綴相同，但是linux系統不會把他當成為網卡設備，
TYPE="Ethernet"
BOOTPROTO="static"
NAME="eno16777736"
ONBOOT="yes"
IPADDR="192.168.78.100"
NETMASK=255.255.255.0
GATEWAY="192.168.78.2"
DNS1="114.114.114.114"
配置項說明：
設備型別：TYPE=Ethernet
地址分配模式：BOOTPROTO=static 表示設定靜態ip地址
網卡名稱：NAME=eno16777736
是否啟動：ONBOOT=yes
IP 地址：IPADDR=192.168.78.100
子網掩碼：NETMASK=255.255.255.0 可以不配做
網關地址：GATEWAY=192.168.78.2
DNS 地址：DNS1=114.114.114.114
具體引數值根據自己實際情況進行配置，
（3）重啟網卡設備
[root@heimatengyun ~]# systemctl restart network
[root@heimatengyun ~]# ping www.baidu.com
PING www.a.shifen.com (14.215.177.38) 56(84) bytes of data.
64 bytes from 14.215.177.38: icmp_seq=1 ttl=128 time=41.4 ms
重啟網卡服務后，可以ping通說明配置成功，
2.2 通過nmtui命令配置網路
通過nmtui命令運行網路配置工具
[root@heimatengyun network-scripts]# nmtui

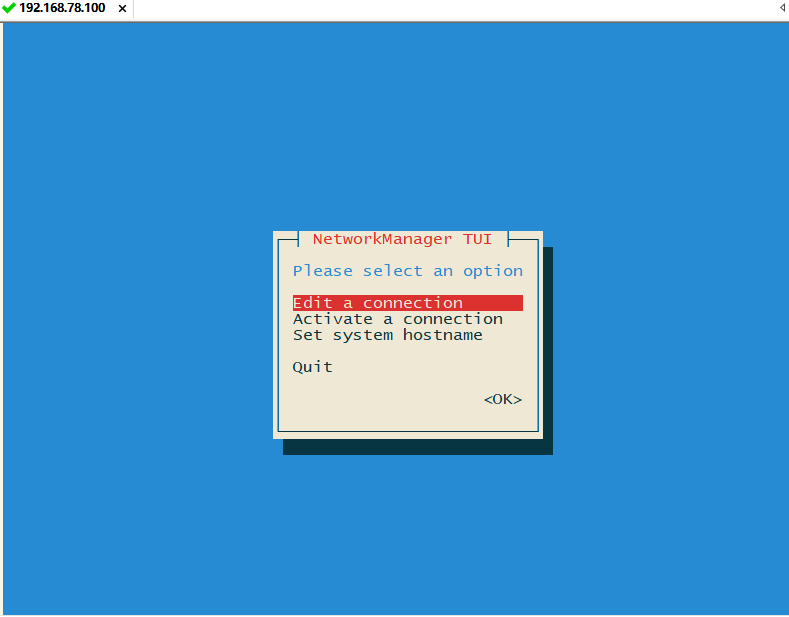

執行后進入配置工具主界面

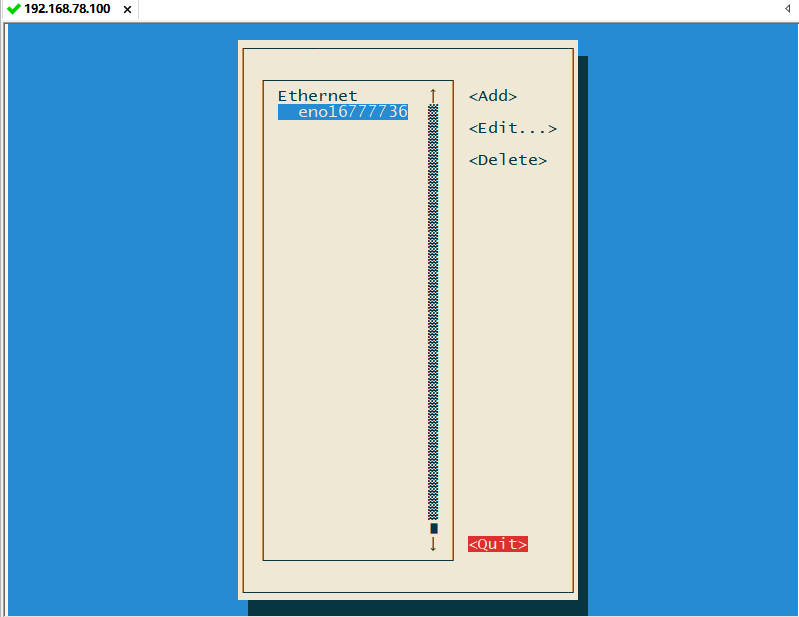

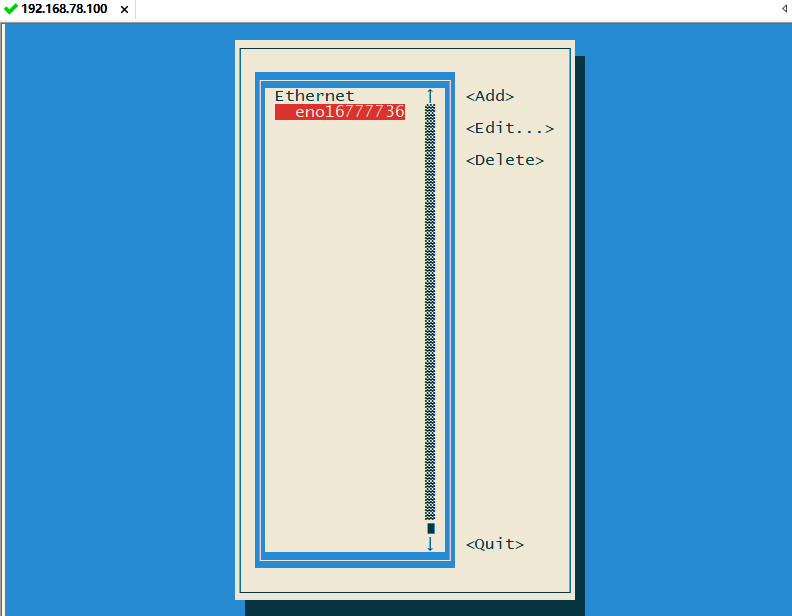

通過鍵盤方向鍵選擇操作項，此處選擇“Edit a connection”，按回車鍵，進入選擇網卡界面

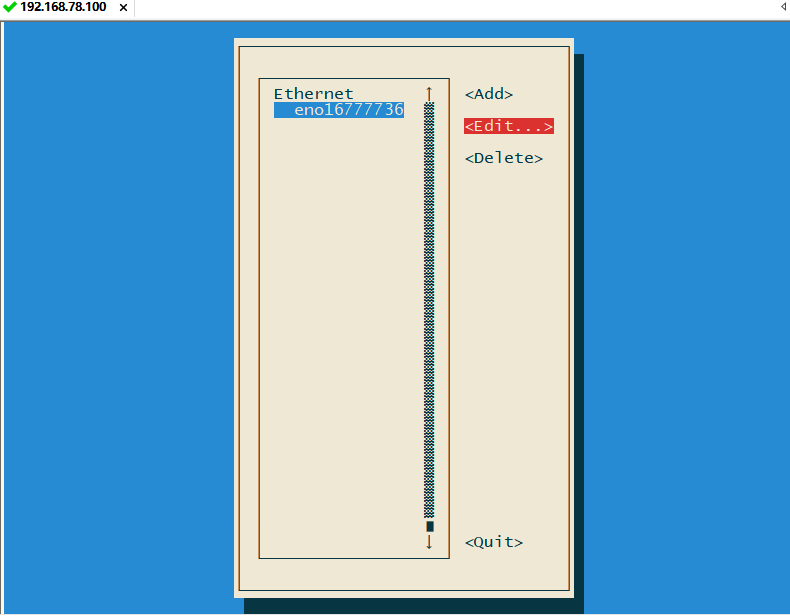

選擇網卡，然后通過鍵盤方向鍵選擇編輯（注意，在此界面選擇網卡后如果選擇Delete會洗掉組態檔下對應的網卡組態檔）

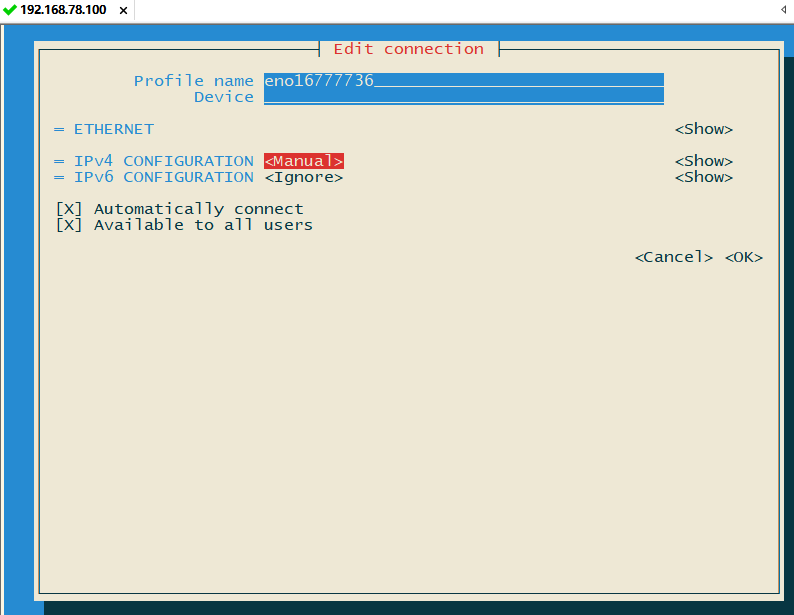

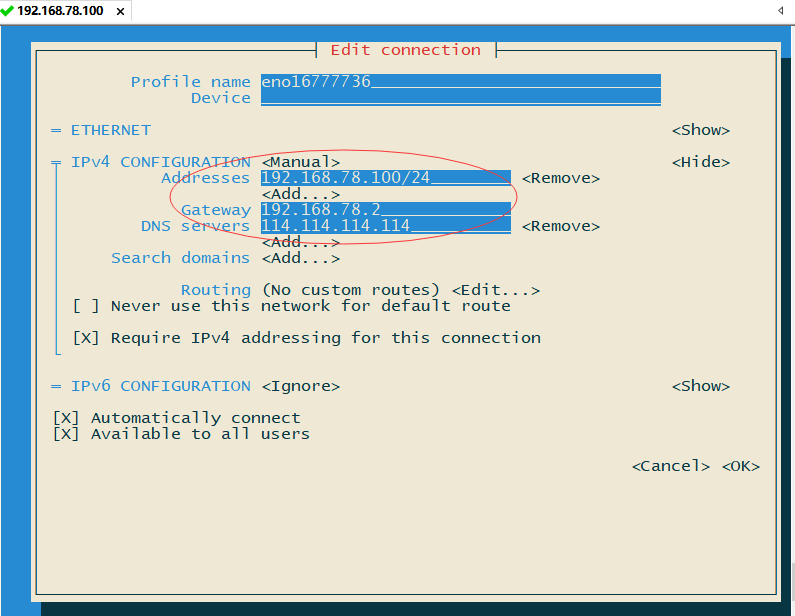

按回車鍵，進入編輯界面，然后在ipv4處選擇Manual手動指定ip地址

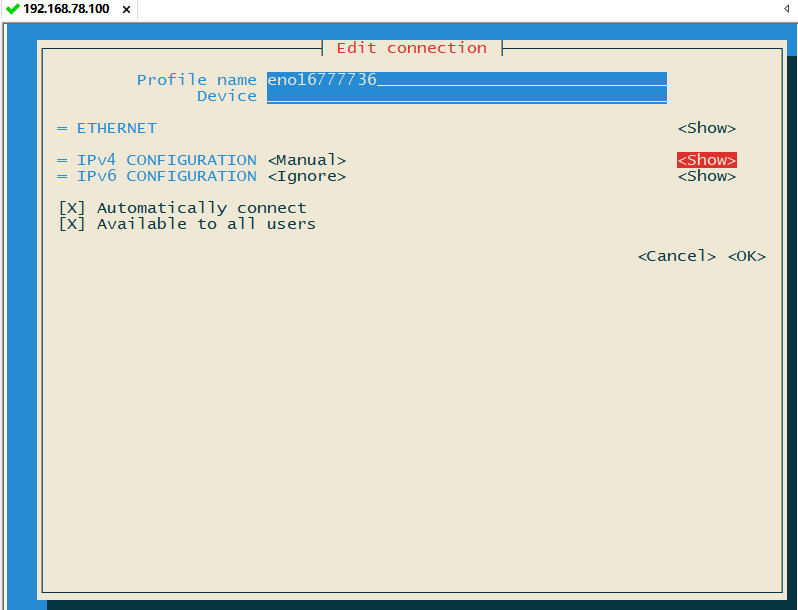

如果為折疊狀態，在選擇后邊Show，展示配置界面，如果默認為展開狀態則直接進行配置即可

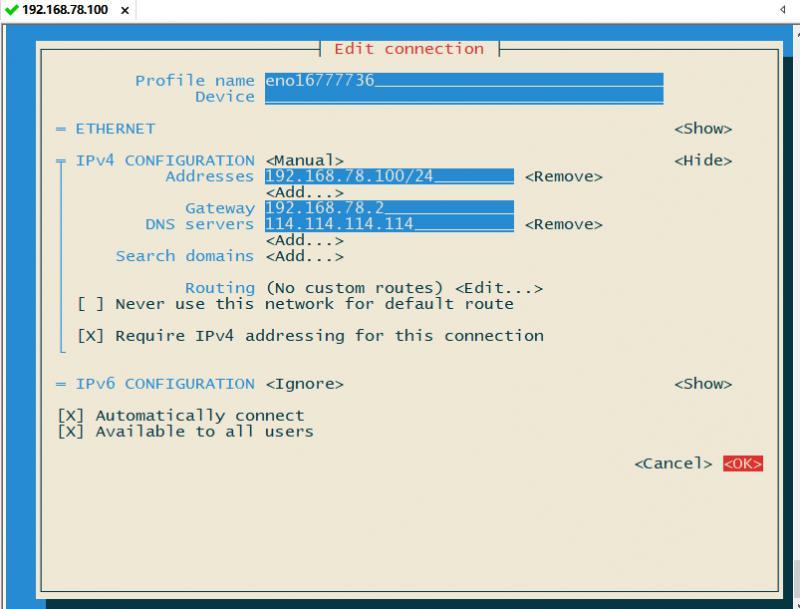

配置ip地址、網關、dns資訊
配置完成后，選擇“OK”
選擇“Quit”退出
至此配置完畢，
配置完成后，手動重啟網路服務，并測驗是否生效，
[root@heimatengyun network-scripts]# systemctl restart network
[root@heimatengyun network-scripts]# ping www.baidu.com
PING www.a.shifen.com (14.215.177.38) 56(84) bytes of data.
64 bytes from 14.215.177.38: icmp_seq=1 ttl=128 time=41.4 ms
...省略部分內容
三、網路會話管理
Centos7默認使用NetworkManager 來提供網路服務，它是一種動態管理網路配置的守護行程，能夠讓網路設備保持連接狀態，
nmcli 是一款基于命令列的網路配置工具，功能豐富，可以使用 nmcli 命令來管理 Network Manager 服務，
3.1 查看網路資訊或網路狀態
[root@heimatengyun network-scripts]# nmcli connection show
NAME UUID TYPE DEVICE
eno16777736 13756690-ac77-b776-4fc1-f5535cee6f16 802-3-ethernet eno16777736
[root@heimatengyun network-scripts]# nmcli con show eno16777736
connection.id: eno16777736
connection.uuid: 13756690-ac77-b776-4fc1-f5535cee6f16
connection.interface-name: --
connection.type: 802-3-ethernet
...省略部分內容
3.2 網路會話管理
CentosL7 系統支持網路會話功能，允許用戶在多個組態檔中快速切換，非常類似 于 firewalld 防火墻服務中的區域技術，
如果我們在公司網路中使用筆記本電腦時需要手動指 定網路的 IP 地址，而回到家中則是使用 DHCP 自動分配 IP 地址，這就需要麻煩地頻繁修改 IP 地址，但是使用了網路會話功能后一切就簡單多了—只需在不同的使用環境中激活相應 的網路會話，就可以實作網路配置資訊的自動切換了，
主要實作原理就是創建2個不同的網路會話，根據需要激活相應的網路會話即可，用到的nmcli命令格式為：connection add 會話名稱 type ifname，但是一般只有針對個人電腦使用才會有此需求，而我們主線主要基于服務器進行講解，因此就不在演示具體用法，感興趣可以自學查閱相關資料即可，
四、系結雙網卡
生產環境的服務器要求是一天24小時不間斷提供服務，借助于網卡系結技術，不僅 可以提高網路傳輸速度，還可以確保在其中一塊網卡出現故障時，依然可以正常提供網路服務，
centos7進行雙網卡系結有2種方式：采用bonding或采用team，由于篇幅所限，本文只采用bonding模式進行演示，
我們還是以虛擬機中添加網卡進行模擬，具體步驟如下：
4.1 關閉虛擬機

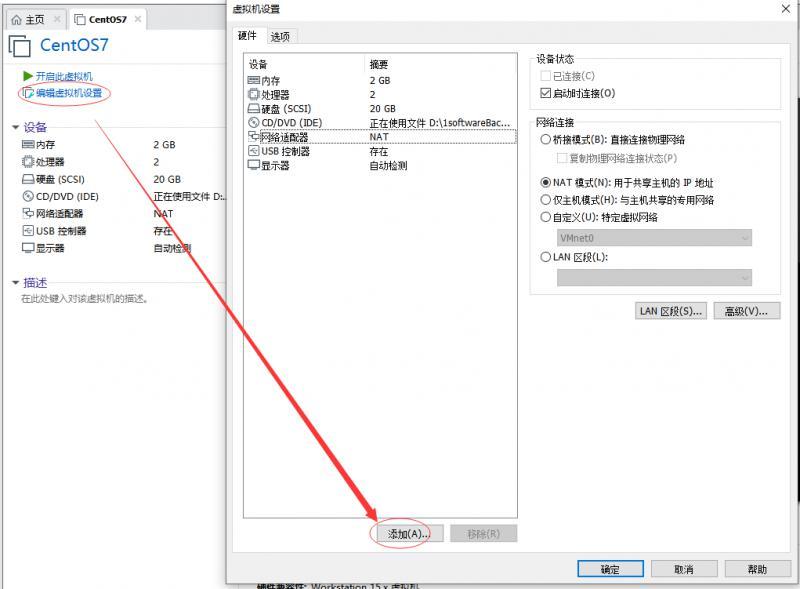

4.2 添加網卡設備
注意，添加的網卡設備，模式必須相同，本例都采用的是NAT模式，
4.3 配置網卡資訊
需要對參與系結的網卡設備逐個進行設定，把這些原本獨立的網卡設備被配置成為一塊“從屬”網卡，服務于“主”網卡， 不應該再有自己的 IP 地址等資訊，在進行了初始設定之后，它們就可以支持網卡系結，
開啟虛擬機，此時進入網卡組態檔查看，是沒有新加網卡的配置資訊的，還是只有原來的網卡組態檔autobackup-ifcfg-eno16777736，
[root@heimatengyun ~]# cd /etc/sysconfig/network-scripts/
[root@heimatengyun network-scripts]# ls
autobackup-ifcfg-eno16777736 ifdown-sit ifup-plusb
ifcfg-eno16777736 ifdown-Team ifup-post
ifcfg-lo
此時通過ip命令可以查看到已經新添加了網卡設備
[root@heimatengyun network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eno16777736: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:bc:5e:ef brd ff:ff:ff:ff:ff:ff
inet 192.168.78.100/24 brd 192.168.78.255 scope global eno16777736
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:febc:5eef/64 scope link
valid_lft forever preferred_lft forever
3: eno33554976: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:bc:5e:f9 brd ff:ff:ff:ff:ff:ff
配置第一張網卡引數
[root@heimatengyun ~]# cd /etc/sysconfig/network-scripts/
[root@heimatengyun network-scripts]# vim ifcfg-eno16777736
輸入如下內容并保存
TYPE="Ethernet"
BOOTPROTO=none
NAME="eno16777736"
ONBOOT="yes"
USERCTL="no"
MASTER=bond0
SLAVE=yes
配置第二張網卡引數
[root@heimatengyun network-scripts]# vi ifcfg-eno33554976
輸入如下內容并保存
TYPE="Ethernet"
BOOTPROTO=none
NAME="eno33554976"
ONBOOT="yes"
USERCTL="no"
MASTER=bond0
SLAVE=yes
注意：網卡設備名稱必須要根據自身電腦來進行配置，修改為自己電腦的網卡名稱，
配置主網卡引數
[root@heimatengyun network-scripts]# vim ifcfg-bond0
輸入如下內容并保存
BOOTPROTO=none
ONBOOT=yes
USERCTL=no
DEVICE=bond0
IPADDR=192.168.78.100
PREFIX=24
GATEWAY=192.168.78.2
DNS1="114.114.114.114"
NM_CONTROLLED=no
4.4 創建網卡驅動檔案
Linux 內核支持網卡系結驅動bonding有七種模式，分別為mode0到mode6，其中這三種mode0、mode1 和 mode6比較常用，mode0為默認模式，
? mode0（平衡負載模式）：平時兩塊網卡均作業，且自動備援，但需要在與服務器本地 網卡相連的交換機設備上進行埠聚合來支持系結技術，
? mode1（自動備援模式）：平時只有一塊網卡作業，在它故障后自動替換為另外的網卡，
? mode6（平衡負載模式）：平時兩塊網卡均作業，且自動備援，無須交換機設備提供輔 助支持，
創建一個用于網卡系結的驅動檔案，使得系結后的 bond0 網卡 設備能夠支持系結技術（bonding）；同時定義網卡以 mode6 模式進行系結，且出現故障時自動切換的時間為 100 毫秒，
[root@heimatengyun network-scripts]# vim /etc/modprobe.d/bond.conf
填入如下內容并保存
alias bond0 bonding
options bond0 miimon=100 mode=6
4.5 重啟網路服務
重啟網路服務（重啟系統）后網卡系結操作即可成功，正常情況下只有 bond0 網卡設備才會 有 IP 地址等資訊，
[root@heimatengyun network-scripts]# systemctl restart network
[root@heimatengyun network-scripts]# ifconfig
bond0: flags=5187<UP,BROADCAST,RUNNING,MASTER,MULTICAST> mtu 1500
inet 192.168.78.100 netmask 255.255.255.0 broadcast 192.168.78.255
inet6 fe80::20c:29ff:febc:5ef9 prefixlen 64 scopeid 0x20<link>
ether 00:0c:29:bc:5e:f9 txqueuelen 0 (Ethernet)
RX packets 28 bytes 2856 (2.7 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 83 bytes 8273 (8.0 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
eno16777736: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
ether 00:0c:29:bc:5e:ef txqueuelen 1000 (Ethernet)
RX packets 1054 bytes 112121 (109.4 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 731 bytes 137795 (134.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
eno33554976: flags=6211<UP,BROADCAST,RUNNING,SLAVE,MULTICAST> mtu 1500
ether 00:0c:29:bc:5e:f9 txqueuelen 1000 (Ethernet)
RX packets 28 bytes 2856 (2.7 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 83 bytes 8273 (8.0 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10<host>
loop txqueuelen 0 (Local Loopback)
RX packets 12 bytes 1088 (1.0 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 12 bytes 1088 (1.0 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
在宿主機ping主網卡ip，ping通表示雙網卡配置成功
注意：偶爾出現重啟network后，可以ping通但是卻ping不通百度，然而直接重啟虛擬機后又正常了，
4.6 驗證雙網卡自動備援功能
思路：開啟另外一臺centos（目的是在centos中ping不會自動停止除非按ctrl+c終止，這樣就能很好的模擬網卡故障和測驗自動備援功能），ping主網卡的ip地址，逐一關閉網卡，直到網卡關閉完后不能ping通，
（1）在另外一臺centos中ping前邊設定的主網卡ip地址
[root@yum-local-server ~]# ping 192.168.78.100
PING 192.168.78.100 (192.168.78.100) 56(84) bytes of data.
64 bytes from 192.168.78.100: icmp_seq=1 ttl=64 time=0.844 ms
64 bytes from 192.168.78.100: icmp_seq=2 ttl=64 time=0.405 ms
（2）模擬網卡故障，逐一停止網卡，觀察步驟1中的資料

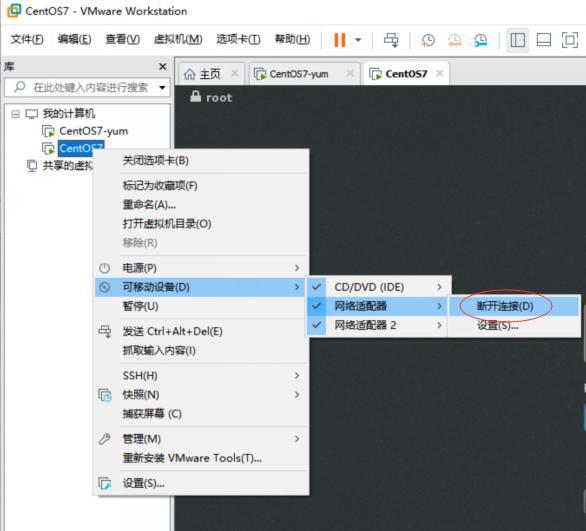

在虛擬機開啟的情況下，逐一斷掉網卡，觀察步驟1的資料收發情況
會發現當停止一塊網卡后，步驟1還是會收到資料，只是中途有短暫的終端，再繼續停止第二塊網卡后將沒有資料收到，直到再次打開網卡后才會繼續收到資料，
由此可見，多網卡確實有自動備援功能，避免單塊網卡壞掉導致斷網的情況，
本文初步探討網路配置，下一篇文章將講解磁盤及存盤結構相關知識，
