cisco 添加靜態路由

靜態路由：由人，手動寫出的路由條目就叫靜態路由，永久有效，優先級最高，效率最高，

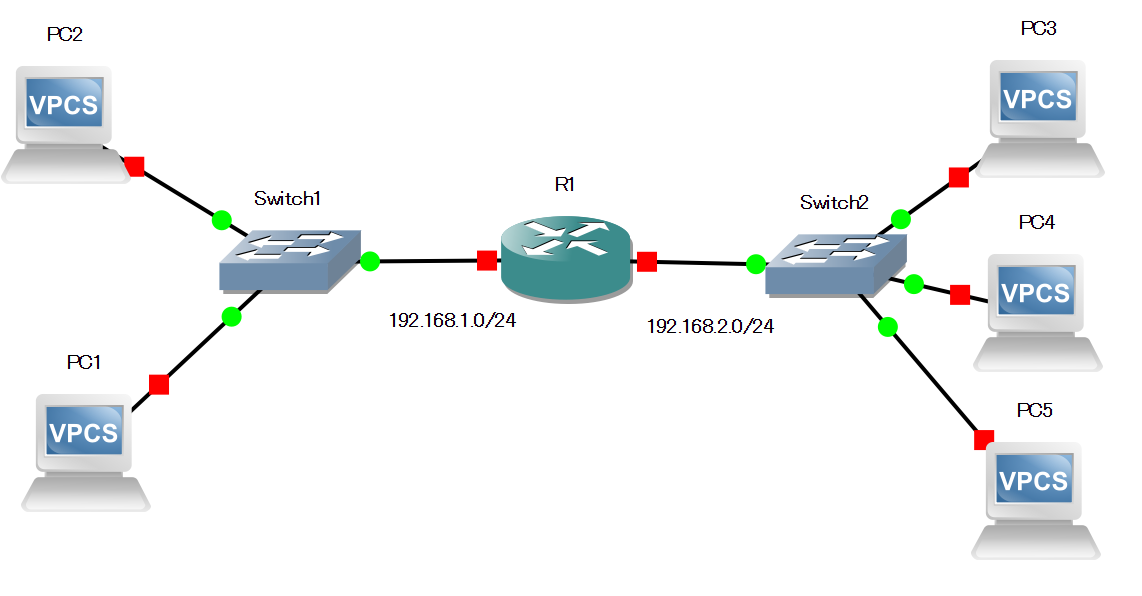

路由器是干啥的？

連接不同地址段的網路，屏蔽不同地址段的網路廣播，

路由器有多個介面，至少得有2個吧，一邊一個局域網，

• 查詢路由表里的路由條目show ip route

  R1#show ip route
  Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
         D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
         E1 - OSPF external type 1, E2 - OSPF external type 2
         i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
         ia - IS-IS inter area, * - candidate default, U - per-user static route
         o - ODR, P - periodic downloaded static route
  Gateway of last resort is not set
  C    192.168.0.0/24 is directly connected, FastEthernet1/0


  C：代表直連的意思，就是說我使用介面1/0，可以連接192.168.0.0/24網路上的任意主機，

• 不退出全域模式，在全域模式下執行特權模式下的命令：在原來特權模式下的命令的前面加do

  R2(config)#do show ip interface brief
  Interface                  IP-Address      OK? Method Status                Protocol
  FastEthernet0/0            192.168.0.2     YES manual up                    up
  FastEthernet1/0            unassigned      YES unset  administratively down down
  R2(config)#


• 測驗2個點是否聯通：ping

  R1#ping 192.168.0.2

  Type escape sequence to abort.
  Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:
  .!!!!
  Success rate is 80 percent (4/5), round-trip min/avg/max = 60/61/64 ms
  R1#ping 192.168.0.2


  執行結果里的【.!!!!】的含義：！代表通了；.代表不通，只要有一個！，就說明通了，至于為什么有第一個點，是因為ARP的原因，

• 假設路由器有2個介面，介面f0/0的ip地址是：192.168.0.1/24，那么就不能把另一個介面f1/0的ip地址配置成和介面f0/0是同一個網段的ip地址了，會報出下面的錯誤：【% 192.168.0.0 overlaps with FastEthernet0/0】，

  路由器就是為連接不同地址段網路而生的，2個介面設定成了相同的地址段，就變成交換機（swith）了，那就不如直接用交換機了，交換機比路由器便宜多了，

  R2(config)#do show ip interface brief
  Interface                  IP-Address      OK? Method Status                Protocol
  FastEthernet0/0            192.168.0.2     YES manual up                    up
  FastEthernet1/0            unassigned      YES unset  administratively down down
  R2(config)#interface f1/0
  R2(config-if)#ip addres 192.168.0.3 255.255.255.0
  % 192.168.0.0 overlaps with FastEthernet0/0


  由此可見路由器是連接不同局域網的，并且隔離2個局域網的廣播，

• ping使用的協議是ICMP，ICMP協議是網路層協議，

  從一個路由器A的一個介面f0/0，ping另一個路由器B的一個非直連介面f1/0的地址的場景，這2個介面處于不同的網路段：

  ping要使用ICMP協議，ICMP協議的報文里要求有源IP地址和目的IP地址，由于無法知道（路由器A里的路由表里沒有路由器B里f1/0網段的條目）從哪個介面出去，就無法知道源IP地址，所以ICMP協議的包就無法做成，當然就無法發送，所以ping不通，

  ping，必須能去而且還能回來才能ping通，

添加路由條目

方法1，不指定出介面，也就是沒有指定源IP，需要路由器去遞回查詢一次，才能獲得出介面的源ip：ip route 192.168.1.0 255.255.255.0 192.168.0.2

192.168.1.0 255.255.255.0：是目標網路

192.168.0.2：是下一跳，

為了能夠訪問192.168.1.0 255.255.255.0網路，必須借助192.168.0.2，作為跳板，

R1(config)#ip route 192.168.1.0 255.255.255.0 192.168.0.2
R1(config)#do show ip route
Gateway of last resort is not set
C    192.168.0.0/24 is directly connected, FastEthernet1/0
S    192.168.1.0/24 [1/0] via 192.168.0.2

S：代表靜態路由的意思，

方法2，不指定下一跳，但是指定了出介面，沒下一跳，路由尋址慢：ip route 192.168.1.0 255.255.255.0 f1/0

R1(config)#ip route  192.168.1.0 255.255.255.0 f1/0
R1#show ip route
C    192.168.0.0/24 is directly connected, FastEthernet1/0
S    192.168.1.0/24 is directly connected, FastEthernet1/0

方法3，既指定出介面又指定下一跳：ip route 192.168.1.0 255.255.255.0 f1/0 192.168.0.2

R1(config)#ip route 192.168.1.0 255.255.255.0 f1/0 192.168.0.2
R1(config)#do show ip route
C    192.168.0.0/24 is directly connected, FastEthernet1/0
S    192.168.1.0/24 [1/0] via 192.168.0.2, FastEthernet1/0

這種方式最好

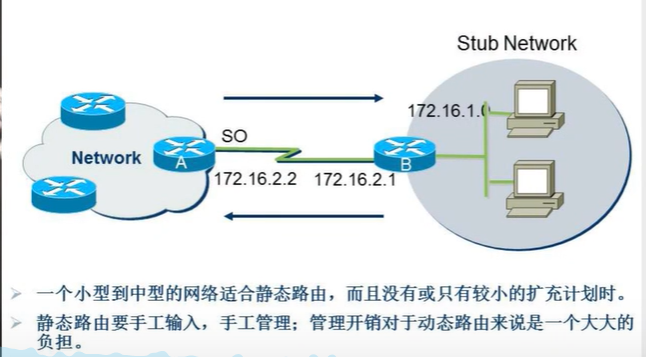

末梢網路：只通過一個下一跳去所有的網路，

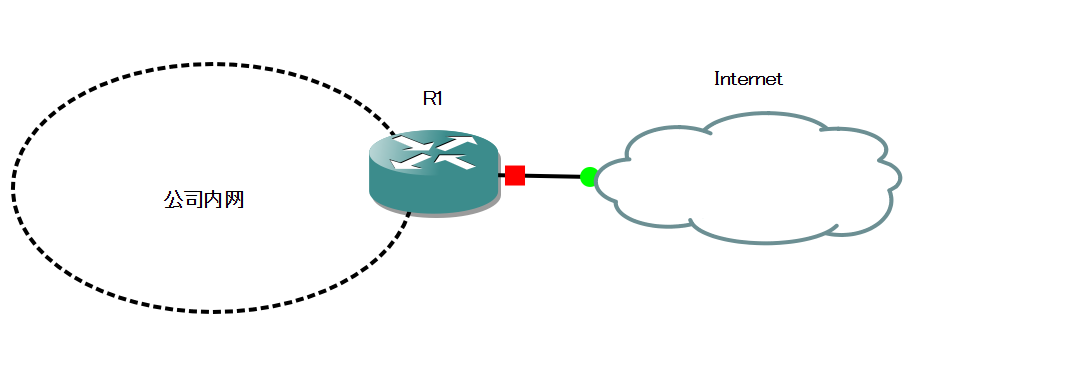

比如公司，公司里面的主機都是私有ip，公司只有一個公網ip，所以需要把路由器的下一跳指定成這個公網ip，

S    0.0.0.0/0 [1/0] via 公網ip, FastEthernet1/0

負載均衡路由條目：

目的地是相同的，有很多通路都可以到達目的地，為了避免某幾條路由過于擁堵，就使用負載均衡路由條目，把請求平均分配到每條路由，

S    0.0.0.0/0 [1/0] via 192.168.0.2,192.168.1.2,192.168.2.2 ...

掩碼最長匹配原則

當有1個以上路由條目都可以到達目的地時，選用那條路由呢？

選用掩碼最長的，

例如：目的地是192.168.2.1，路由條目有2條，如下所示，這2條都可以到達，但選用的是S 192.168.2.1 /32，因為它的掩碼的長度是32，另一個是24.

S 192.168.2.1 /32 via ...
S 192.168.2.0 /24 via ...

例如：訪問12.2.0.0時，12.1.1.0/24和12.1.1.0/24都不匹配，只能匹配12.0.0.0/8

12.1.1.1/32
12.1.1.0/24
12.0.0.0/8

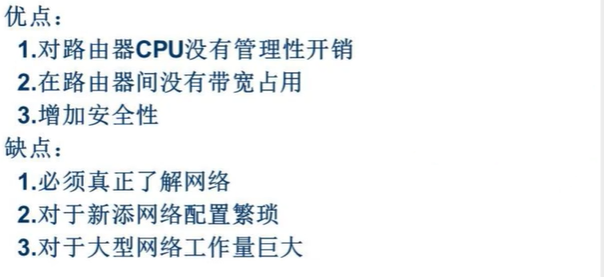

靜態路由的優缺點：
