一臺pc A（192.168.1.2），想和另一臺pc B（192.168.1.3）通信，pc A對自己所在局域網路內的所有主機，也包括路由器的介面喊（發送ARP查詢資訊）：ip地址是192.168.1.3的pc的mac地址是多少，請告訴我，pc B聽到了，告訴pc A我是，并把自己的IP地址和mac地址，一起發送給了pc A，
- ARP協議：Address Resolution Protocol，廣播請求，單播更新，
- ARP的作用：通過廣播的方式，找出已知的IP地址的主機的mac地址，
- ARP的request和response報文的格式是一樣的，用一個標識位去區分是request還response
- ARP發送方報文的目的mac地址是廣播地址：FFFFFFFFFFFF（48個bit），
- ARP接收方，接到發送方的請求報文后，會自動把請求方的ip地址和mac地址加入到自己的mac地址表里，然后用單播的方式，使用ARP報文，給發送方發送自己的mac地址，
ping使用的是icmp協議，這個協議的報文里必須有對方的mac地址，但是當第一次ping一個ip地址時，由于不知道對方的mac地址，所以需要發送一個arp廣播，也就是arp協議的報文，到mac為FFFFFFFFFFFF的廣播地址，
分析首次ping一個在同一個網路內的ip地址
在ios里第一次ping（R1的f0/0上的ip地址是192.168.1.1/24）一個ip地址的結果如下：
R1#ping 192.168.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 40/72/92 ms
發現有1個點4個嘆號，第一點就是代表發送的arp廣播，從而得知了對方的mac地址，所以后面4次使用icpm協議和對方通信就成功了，第一次是用arp協議和對方通信的，不是用icmp協議通信的，

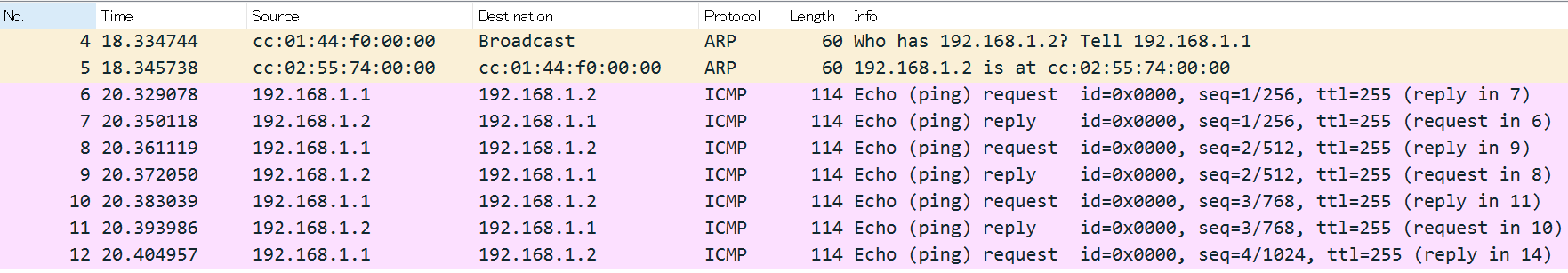

ping一下，是要跟對方溝通5次，一來一回算1次通信，所以就應該有10次通信，用抓包工具查看ping一下的結果
發現前2次不是ICMP協議通信，前面說過，ping使用的協議是ICMP，前2次為什么不是ICMP呢？因為第一次ping，不知道對方的mac，所以要先用ARP報文，找到對方的mac地址，
-

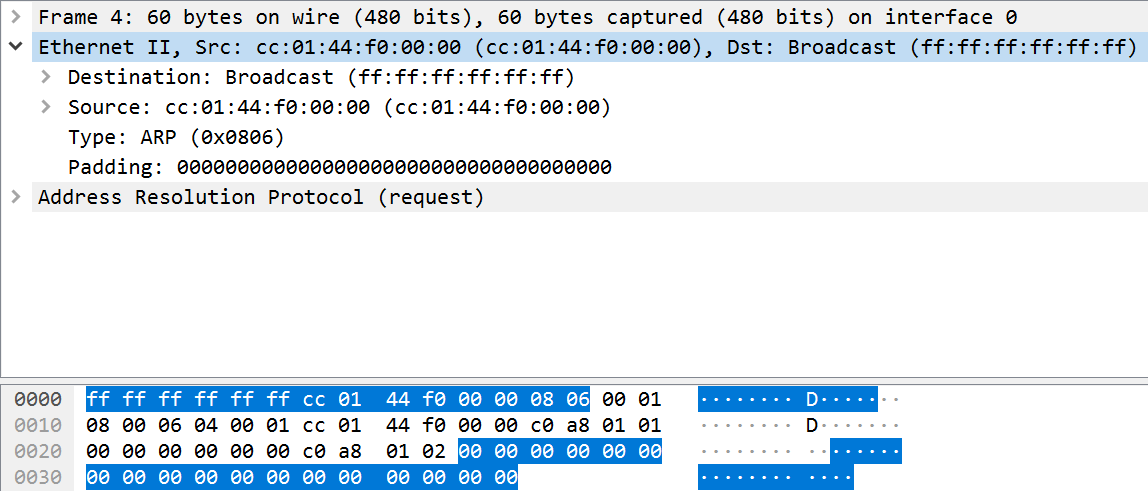

ARP的request報文的head：
head里有：
- 目的地的mac地址：12個f，是廣播地址，
- 源mac地址：自己介面的mac地址，
- 協議的型別：0x0806（ARP協議）
-

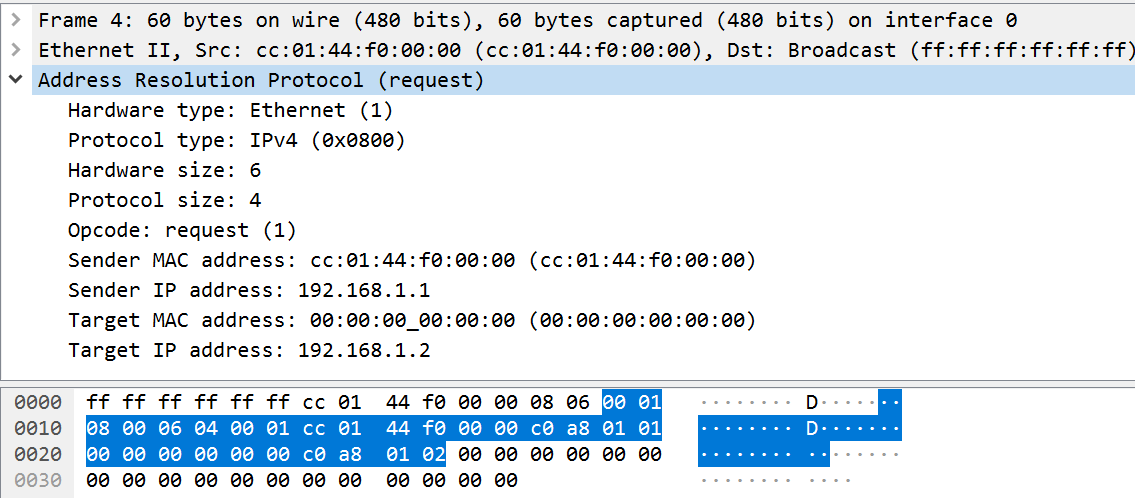

ARP的request報文的body：
body里有：
- Hardwar type：Ethernet（1）
- Protocol type：ipv4
- hardware size：6
- Opcode：request（1），這個欄位是區分ARP報文是request報文，還是response報文，占2個位元組，
- Sender mac addr：源mac
- Sender ip addr：源ip
- Target mac addr：目的mac
- Target ip addr：目的ip
-

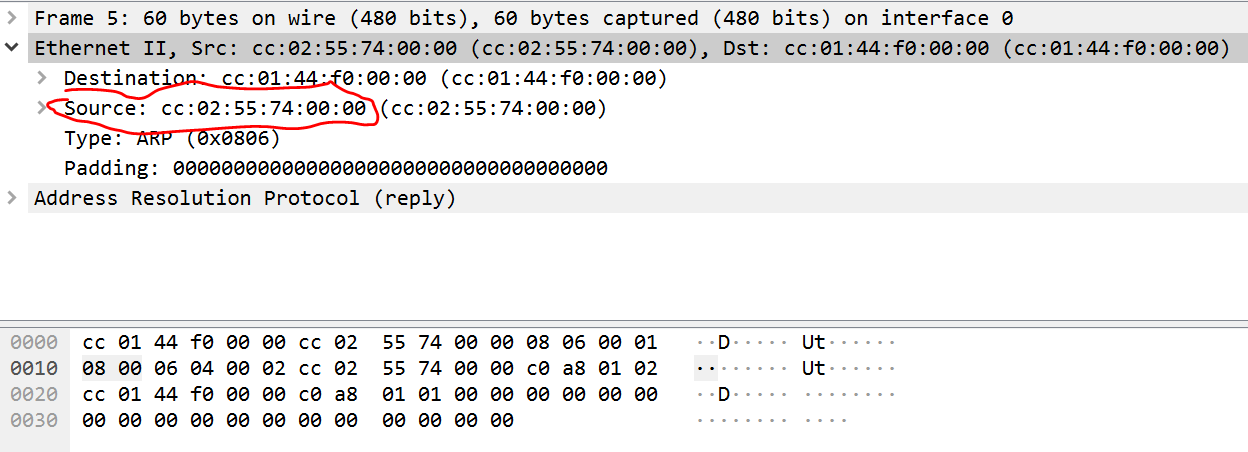

ARP的response報文的head：
Source就是應答方的mac地址
-

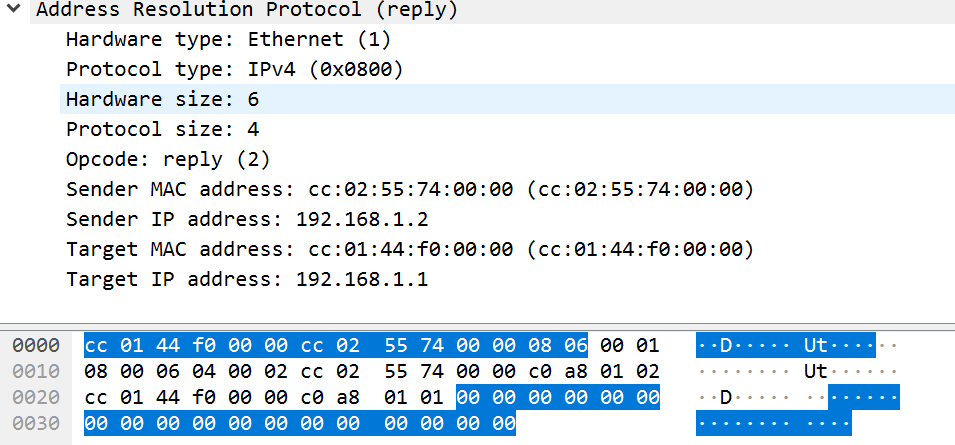

ARP的response報文的body：
Opcode：reply（2），標識出是應答報文，
-
執行ping 192.168.1.2前，查看路由器1和2的arp映射表，
在路由器1，執行ping路由器2的一個介面上的IP地址前，路由器1的arp映射表：
R1#show arp Protocol Address Age (min) Hardware Addr Type Interface Internet 192.168.1.1 - cc01.44f0.0000 ARPA FastEthernet0/0在路由器1，執行ping路由器2的一個介面上的IP地址前，路由器2的arp映射表：
R2#show arp Protocol Address Age (min) Hardware Addr Type Interface Internet 192.168.1.2 - cc02.5574.0000 ARPA FastEthernet0/0 -
執行ping 192.168.1.2后，查看路由器1和2的arp映射表，
路由器1的arp映射表：
R1#show arp Protocol Address Age (min) Hardware Addr Type Interface Internet 192.168.1.1 - cc01.44f0.0000 ARPA FastEthernet0/0 Internet 192.168.1.2 0 cc02.5574.0000 ARPA FastEthernet0/0路由器2的arp映射表：
R2#show arp Protocol Address Age (min) Hardware Addr Type Interface Internet 192.168.1.1 0 cc01.44f0.0000 ARPA FastEthernet0/0 Internet 192.168.1.2 - cc02.5574.0000 ARPA FastEthernet0/0 -
清空arp映射表：
clear arp-cache路由器上的arp映射表的生命周期大概是4個小時，
分析首次ping一個在不同局網路內的ip地址
ping的主機和自己不在一個局域網，發送的廣播它就接收不到，怎么辦？
PC也好，路由器也好，當要請求一個目的地的mac和自己，不在同一個廣播域下的時候：
- PC：把請求發給網關，Ethernet頭部的目的mac是，網關的mac，
- 然后網關會拆開Ethernet頭部，看到了ICMP里面的目的IP地址，根據IP地址，看自己能不能到達，能到的話，
- 就封一個新的ICMP協議的Ethernet頭部，Ethernet頭部里面目的地mac是fffffffffff，ICMP報文里的IP地址是不變的，
- 路由器：把請求發給下一跳，Ethernet頭部的目的mac是，下一跳介面的mac，
- 然后路由器會拆開Ethernet頭部，看到了ICMP里面的目的IP地址，根據IP地址，看自己能不能到達，能到的話，
- 就封一個新的ICMP協議的Ethernet頭部，Ethernet頭部里面目的地mac是ffffffffff，ICMP報文里的IP地址是不變的，
代理ARP
當路由器沒有指定下一跳，或者PC沒有指定網關的時候，就有可能產生代理ARP，
路由器R1，添加了一條靜態路由，指定了出介面，但沒有指定下一跳
R1#show ip route
C 192.168.1.0/24 is directly connected, FastEthernet0/0
S 192.168.2.0/24 is directly connected, FastEthernet0/0
當ping 192.168.2.1（和自己不在同一個網路），可以ping通，然后查看arp映射表：
R1#show arp
Protocol Address Age (min) Hardware Addr Type Interface
Internet 192.168.1.1 - cc01.44f0.0000 ARPA FastEthernet0/0
Internet 192.168.2.1 0 cc02.5574.0000 ARPA FastEthernet0/0
Internet 192.168.1.2 197 cc02.5574.0000 ARPA FastEthernet0/0
發現添加了192.168.2.1條目，但mac不是192.168.2.1的mac，而是出介面R2 f0/0（192.168.1.2）的mac地址，由于只有出介面有能力到達目的地，所以當出介面接到了ARP請求后，就把自己的mac地址，回傳給源了，所以源端把回傳的mac，加到了自己的arp映射表了，其實這就是ARP欺騙，所以說明，出介面（192.168.1.2）就是代理ARP，
然后，再ping 192.168.2.2（和自己不在同一個網路），可以ping通，然后查看arp映射表：
R1#show arp
Protocol Address Age (min) Hardware Addr Type Interface
Internet 192.168.2.2 0 cc02.5574.0000 ARPA FastEthernet0/0
Internet 192.168.1.1 - cc01.44f0.0000 ARPA FastEthernet0/0
Internet 192.168.2.1 0 cc02.5574.0000 ARPA FastEthernet0/0
Internet 192.168.1.2 197 cc02.5574.0000 ARPA FastEthernet0/0
發現添加了192.168.2.2條目，但mac不是192.168.2.2的mac，而是出介面R2 f0/0（192.168.1.2）的mac地址，由于只有出介面有能力到達目的地，所以當出介面接到了ARP請求后，就把自己的mac地址，回傳給源了，所以源端把回傳的mac，加到了自己的arp映射表了，其實這就是ARP欺騙，所以再次說明，出介面（192.168.1.2）就是代理ARP，
所以我們發現了代理ARP的弊端（由于沒有指定下一跳而產生的弊端）：會產生很多arp條目，占系統的記憶體，效率降低，
如果指定了下一跳，則arp映射表里，只需要有下一跳的條目就足夠了，
介面的代理ARP功能，打開了，在沒有下一跳的時候，它就代理了，查看mac映射表，發現ping一個ip地址就多了一個條目，而且條目的mac地址很多都是打開ARP代理功能的介面的mac地址，
由于cisco路由器，介面的代理ARP功能，默認是開啟的，
關閉R2的f0/0的ARP代理功能:no ip proxy-arp后，就無法再ping通了，
R2(config)#int f0/0
R2(config-if)#no ip proxy-arp
ARP后到優先

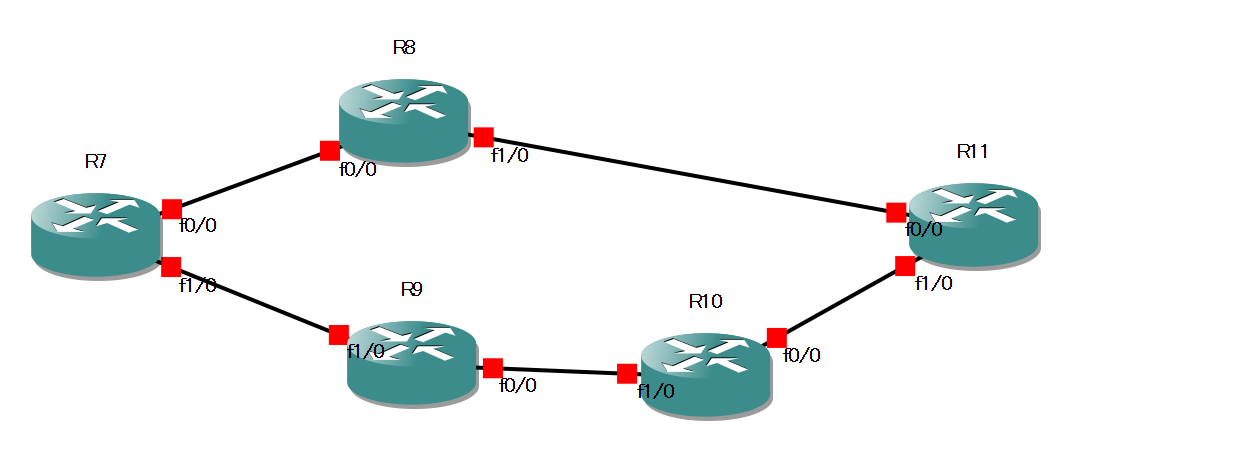

下圖，從R7要訪問R11，指定下一跳的話，應該指定到R8的f0/0，這條路徑最短，但如果沒有指定下一跳，R8的f0/0和R9的f1/0都是代理ARP，都會給R11回傳ARP回應，那么R7使用哪個呢？后到ARP回應會覆寫先到的，所以R11有可能使用的是R9給的ARP回應，但R9要多一跳才能到達R11，所以這也是代理ARP的弊端，
ARP攻擊
-
ARP攻擊癥狀：局域網的很多病毒都利用ARP協議攻擊（window用arp -a可以查看arp表），病毒特征是，斷網，重啟后又可以上網了，一會又斷了，
-
攻擊原理：pc A要想連外網必須通過網關，pc A知道網關的ip地址，但是不知道網關的mac地址，所以pc A發廣播問局域網內的所有主機，這時有一臺主機pc B中了ARP病毒，由于是廣播，pc B接到了pc A的問詢，這時pc B強先回答pc A（在網關pc A之前），告訴pc A一個不存在的mac地址，pc A拿到了不存在的mac地址，向這個不存在的mac地址發送資料后，交換機就蒙了，發現沒有這個mac地址，交換機就不知道該發給誰了，所以交換機就drop這個請求了，所以導致pc A無法上網了，arp表是過一段時間就動態更新的，所以過一段時間又能上網了，如此反復，
-
ARP欺騙（掛馬）：和arp攻擊類似，上面的pc B強先回答pc A（在網關回答pc A之前），告訴pc A一個假的mac地址，這個mac地址就是pc B自己，pc A接到假的mac地址（pc B的mac地址）后，發送的資訊就，直接跑到pc B那里了，這時pc B就能夠記錄下pc A瀏覽的網站等私密資訊，然后pc B知道網關的mac地址，它把pc A的請求又轉發了出去，外面的server收到了pc A資訊后，把回復資訊發了回來，server的回復資訊，網關，網關又轉給了pc B，pc B這時就可以在server回的網頁上，植入各種病毒，然后把帶病毒的網頁發給pc A，然后pc A在有病毒的網頁上輸入了密碼后，想把資訊發給server，可惜的是：這個密碼資訊又先到了pc B，黑客就獲得了pc A上用戶的密碼了，
-
如何解決ARP攻擊：雙向靜態系結，
pc端靜態系結網關/下一跳的mac地址；網關/路由器靜態系結所以交換機上的pc端的mac地址，
原理：靜態的mac地址，優先級高于動態的，所以即便動態得到的mac是錯的，發現有靜態的系結，優先使用靜態的，
靜態系結mac地址命令：
R4(config)#arp 192.168.1.3 0005.0002.adef arpa R4(config)#do show arp Protocol Address Age (min) Hardware Addr Type Interface Internet 192.168.1.3 - 0005.0002.adef ARPA Internet 192.168.2.1 121 cc05.4bf8.0010 ARPA FastEthernet0/0靜態系結mac地址命令的幫助：
R4(config)#arp 192.168.1.3 0005.0002.adef ? arpa ARP type ARPA sap ARP type SAP (HP's ARP type) smds ARP type SMDS snap ARP type SNAP (FDDI and TokenRing) srp-a ARP type SRP (side A) srp-b ARP type SRP (side B)
