一 kubeadm介紹
1.1 概述
參考《附003.Kubeadm部署Kubernetes》，1.2 kubeadm功能
參考《附003.Kubeadm部署Kubernetes》，二 部署規劃
2.1 節點規劃

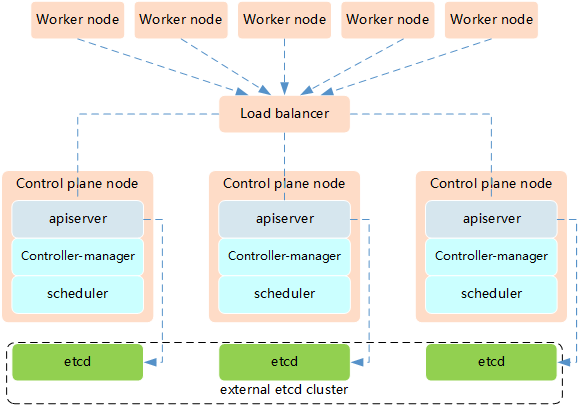

高可用架構二：使用獨立的Etcd集群，不與Master節點混布，
釋義：
兩種方式的相同之處在于都提供了控制平面的冗余，實作了集群高可以用，區別在于：

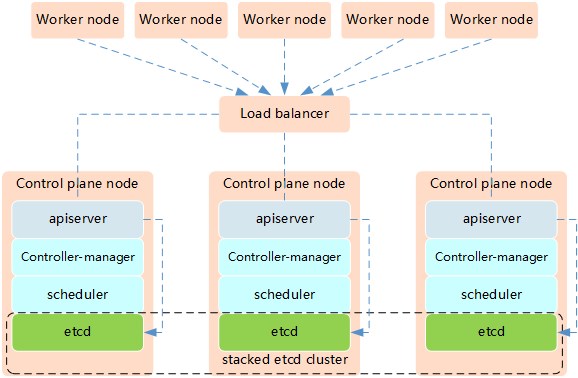

- Etcd混布方式
- 所需機器資源少
- 部署簡單，利于管理
- 容易進行橫向擴展
- 風險大，一臺宿主機掛了，master和etcd就都少了一套，集群冗余度受到的影響比較大，
- Etcd獨立部署方式：
- 所需機器資源多（按照Etcd集群的奇數原則，這種拓撲的集群關控制平面最少需要6臺宿主機了）
- 部署相對復雜，要獨立管理etcd集群和和master集群
- 解耦了控制平面和Etcd，集群風險小健壯性強，單獨掛了一臺master或etcd對集群的影響很小
2.2 初始準備
1 [root@k8smaster01 ~]# vi k8sinit.sh 2 # Modify Author: xhy 3 # Modify Date: 2019-06-23 22:19 4 # Version: 5 #***************************************************************# 6 # Initialize the machine. This needs to be executed on every machine. 7 8 # Add host domain name. 9 cat >> /etc/hosts << EOF 10 172.24.8.71 k8smaster01 11 172.24.8.72 k8smaster02 12 172.24.8.73 k8smaster03 13 172.24.8.74 k8snode01 14 172.24.8.75 k8snode02 15 172.24.8.76 k8snode03 16 EOF 17 18 # Add docker user 19 useradd -m docker 20 21 # Disable the SELinux. 22 sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config 23 24 # Turn off and disable the firewalld. 25 systemctl stop firewalld 26 systemctl disable firewalld 27 28 # Modify related kernel parameters & Disable the swap. 29 cat > /etc/sysctl.d/k8s.conf << EOF 30 net.ipv4.ip_forward = 1 31 net.bridge.bridge-nf-call-ip6tables = 1 32 net.bridge.bridge-nf-call-iptables = 1 33 net.ipv4.tcp_tw_recycle = 0 34 vm.swappiness = 0 35 vm.overcommit_memory = 1 36 vm.panic_on_oom = 0 37 net.ipv6.conf.all.disable_ipv6 = 1 38 EOF 39 sysctl -p /etc/sysctl.d/k8s.conf >&/dev/null 40 swapoff -a 41 sed -i '/ swap / s/^\(.*\)$/#\1/g' /etc/fstab 42 modprobe br_netfilter 43 44 # Add ipvs modules 45 cat > /etc/sysconfig/modules/ipvs.modules <<EOF 46 #!/bin/bash 47 modprobe -- ip_vs 48 modprobe -- ip_vs_rr 49 modprobe -- ip_vs_wrr 50 modprobe -- ip_vs_sh 51 modprobe -- nf_conntrack_ipv4 52 EOF 53 chmod 755 /etc/sysconfig/modules/ipvs.modules 54 bash /etc/sysconfig/modules/ipvs.modules 55 56 # Install rpm 57 yum install -y conntrack git ntpdate ntp ipvsadm ipset jq iptables curl sysstat libseccomp wget gcc gcc-c++ make openssl-devel 58 59 # Install Docker Compose 60 sudo curl -L "https://github.com/docker/compose/releases/download/1.25.0/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose 61 sudo chmod +x /usr/local/bin/docker-compose 62 63 # Update kernel 64 rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org 65 rpm -Uvh https://www.elrepo.org/elrepo-release-7.0-4.el7.elrepo.noarch.rpm 66 yum --disablerepo="*" --enablerepo="elrepo-kernel" install -y kernel-ml-5.4.1-1.el7.elrepo 67 sed -i 's/^GRUB_DEFAULT=.*/GRUB_DEFAULT=0/' /etc/default/grub 68 grub2-mkconfig -o /boot/grub2/grub.cfg 69 yum update -y 70 71 # Reboot the machine. 72 reboot提示：對于某些特性，可能需要升級內核，因此如上腳本將內核升級至5.4，
2.3 互信配置
為了更方便遠程分發檔案和執行命令，本實驗配置master節點到其它節點的 ssh 信任關系，1 [root@k8smaster01 ~]# ssh-keygen -f ~/.ssh/id_rsa -N '' 2 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8smaster01 3 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8smaster02 4 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8smaster03 5 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8snode01 6 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8snode02 7 [root@k8smaster01 ~]# ssh-copy-id -i ~/.ssh/id_rsa.pub root@k8snode03提示：此操作僅需要在master節點操作，
三 集群部署
3.1 Docker安裝
1 [root@k8smaster01 ~]# yum -y update 2 [root@k8smaster01 ~]# yum -y install yum-utils device-mapper-persistent-data lvm2 3 [root@k8smaster01 ~]# yum-config-manager \ 4 --add-repo \ 5 http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo 6 [root@k8smaster01 ~]# yum list docker-ce --showduplicates | sort -r #查看可用版本 7 [root@k8smaster01 ~]# yum -y install docker-ce-18.09.9-3.el7.x86_64 #kubeadm當前不支持18.09以上版本 8 [root@k8smaster01 ~]# mkdir /etc/docker 9 [root@k8smaster01 ~]# cat > /etc/docker/daemon.json <<EOF 10 { 11 "registry-mirrors": ["https://dbzucv6w.mirror.aliyuncs.com"], 12 "exec-opts": ["native.cgroupdriver=systemd"], 13 "log-driver": "json-file", 14 "log-opts": { 15 "max-size": "100m" 16 }, 17 "storage-driver": "overlay2", 18 "storage-opts": [ 19 "overlay2.override_kernel_check=true" 20 ] 21 } 22 EOF #配置system管理cgroup

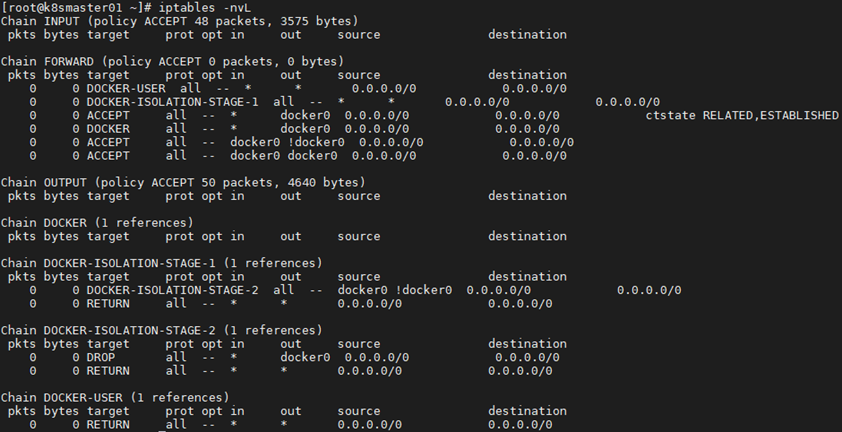

1 [root@k8smaster01 ~]# systemctl restart docker 2 [root@k8smaster01 ~]# systemctl enable docker 3 [root@k8smaster01 ~]# iptables -nvL #確認iptables filter表中FOWARD鏈的默認策略(pllicy)為ACCEPT
3.2 相關組件包
需要在每臺機器上都安裝以下的軟體包： kubeadm: 用來初始化集群的指令； kubelet: 在集群中的每個節點上用來啟動 pod 和 container 等； kubectl: 用來與集群通信的命令列工具， kubeadm不能安裝或管理 kubelet 或 kubectl ，所以得保證他們滿足通過 kubeadm 安裝的 Kubernetes 控制層對版本的要求，如果版本沒有滿足要求，可能導致一些意外錯誤或問題， 具體相關組件安裝見《附001.kubectl介紹及使用》， 提示：所有Master+Worker節點均需要如上操作， Kubernetes 1.15版本所有兼容相應組件的版本參考：https://github.com/kubernetes/kubernetes/blob/master/CHANGELOG-1.15.md，3.3 正式安裝
1 [root@k8smaster01 ~]# cat <<EOF > /etc/yum.repos.d/kubernetes.repo 2 [kubernetes] 3 name=Kubernetes 4 baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/ 5 enabled=1 6 gpgcheck=1 7 repo_gpgcheck=1 8 gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg 9 EOF 10 #配置yum源
1 [root@k8smaster01 ~]# yum search kubelet --showduplicates #查看相應版本 2 [root@k8smaster01 ~]# yum install -y kubeadm-1.15.6-0.x86_64 kubelet-1.15.6-0.x86_64 kubectl-1.15.6-0.x86_64 --disableexcludes=kubernetes

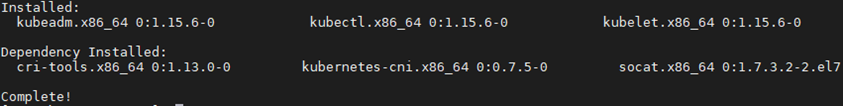

說明：同時安裝了cri-tools, kubernetes-cni, socat三個依賴：
socat：kubelet的依賴；
cri-tools：即CRI(Container Runtime Interface)容器運行時介面的命令列工具，
1 [root@k8smaster01 ~]# systemctl enable kubelet
提示：所有Master+Worker節點均需要如上操作，此時不需要啟動kubelet，初始化的程序中會自動啟動的，如果此時啟動了會出現報錯，忽略即可，
三 部署高可用組件I
3.1 Keepalived安裝
1 [root@k8smaster01 ~]# wget https://www.keepalived.org/software/keepalived-2.0.19.tar.gz 2 [root@k8smaster01 ~]# tar -zxvf keepalived-2.0.19.tar.gz 3 [root@k8smaster01 ~]# cd keepalived-2.0.19/ 4 [root@k8smaster01 ~]# ./configure --sysconf=/etc --prefix=/usr/local/keepalived 5 [root@k8smaster01 keepalived-2.0.19]# make && make install 6 [root@k8smaster01 ~]# systemctl enable keepalived && systemctl start keepalived提示：所有Master節點均需要如上操作，
3.2 創建組態檔
1 [root@k8smaster01 ~]# git clone https://github.com/cookeem/kubeadm-ha #拉取github的高可用自動配置腳本 2 [root@k8smaster01 ~]# vi /root/kubeadm-ha/kubeadm-config.yaml 3 apiVersion: kubeadm.k8s.io/v1beta1 4 kind: ClusterConfiguration 5 kubernetesVersion: v1.15.6 #配置安裝的版本 6 …… 7 podSubnet: "10.10.0.0/16" #指定pod網段及掩碼 8 ……
提示：若需要修改為國內Kubernetes初始化鏡像源，可通過在kubeadm-config.yaml中追加如下引數，若參考4.1步驟提前下載：
imageRepository: registry.cn-hangzhou.aliyuncs.com/google_container
1 [root@k8smaster01 ~]# cd kubeadm-ha/ 2 [root@k8smaster01 kubeadm-ha]# vi create-config.sh 3 # master keepalived virtual ip address 4 export K8SHA_VIP=172.24.8.100 5 # master01 ip address 6 export K8SHA_IP1=172.24.8.71 7 # master02 ip address 8 export K8SHA_IP2=172.24.8.72 9 # master03 ip address 10 export K8SHA_IP3=172.24.8.73 11 # master keepalived virtual ip hostname 12 export K8SHA_VHOST=k8smaster01 13 # master01 hostname 14 export K8SHA_HOST1=k8smaster01 15 # master02 hostname 16 export K8SHA_HOST2=k8smaster02 17 # master03 hostname 18 export K8SHA_HOST3=k8smaster03 19 # master01 network interface name 20 export K8SHA_NETINF1=eth0 21 # master02 network interface name 22 export K8SHA_NETINF2=eth0 23 # master03 network interface name 24 export K8SHA_NETINF3=eth0 25 # keepalived auth_pass config 26 export K8SHA_KEEPALIVED_AUTH=412f7dc3bfed32194d1600c483e10ad1d 27 # calico reachable ip address 28 export K8SHA_CALICO_REACHABLE_IP=172.24.8.2 29 # kubernetes CIDR pod subnet 30 export K8SHA_CIDR=10.10.0.0 31 32 [root@k8smaster01 kubeadm-ha]# ./create-config.sh解釋：所有Master節點均需要如上操作，執行腳本后會生產如下組態檔清單： 執行create-config.sh腳本后，會自動生成以下組態檔：
- kubeadm-config.yaml：kubeadm初始化組態檔，位于kubeadm-ha代碼的./根目錄
- keepalived：keepalived組態檔，位于各個master節點的/etc/keepalived目錄
- nginx-lb：nginx-lb負載均衡組態檔，位于各個master節點的/root/nginx-lb目錄
- calico.yaml：calico網路組件部署檔案，位于kubeadm-ha代碼的./calico目錄
3.3 啟動Keepalived

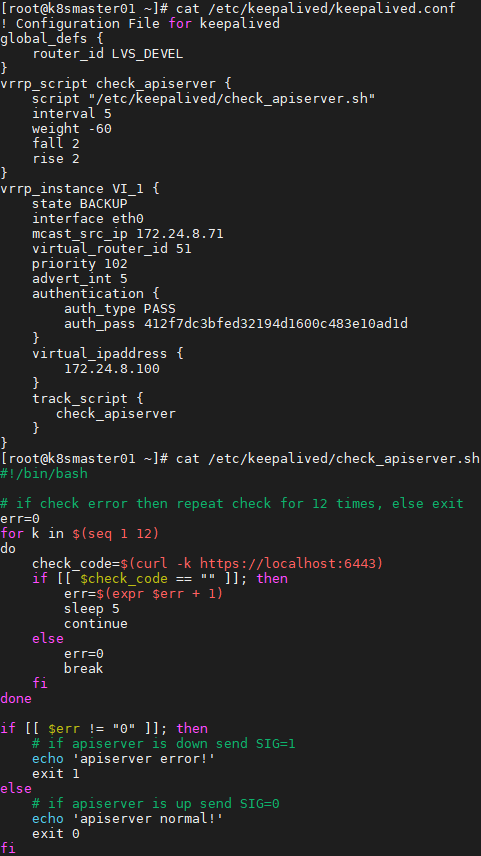

1 [root@k8smaster01 ~]# cat /etc/keepalived/keepalived.conf 2 [root@k8smaster01 ~]# cat /etc/keepalived/check_apiserver.sh
1 [root@k8smaster01 ~]# systemctl restart keepalived.service 2 [root@k8smaster01 ~]# systemctl status keepalived.service 3 [root@k8smaster01 ~]# ping 172.24.8.100 4提示：所有Master節點均需要如上操作，
3.4 啟動Nginx
執行create-config.sh腳本后，nginx-lb的組態檔會自動復制到各個master的節點的/root/nginx-lb目錄 1 [root@k8smaster01 ~]# cd /root/nginx-lb/
1 [root@k8smaster01 nginx-lb]# docker-compose up -d #使用docker-compose方式啟動nginx-lb 2 [root@k8smaster01 ~]# docker-compose ps #檢查nginx-lb啟動狀態提示：所有Master節點均需要如上操作，
四 初始化集群-Mater
4.1 Master上初始化
1 [root@k8smaster01 ~]# kubeadm --kubernetes-version=v1.15.6 config images list #列出所需鏡像 2 k8s.gcr.io/kube-apiserver:v1.15.6 3 k8s.gcr.io/kube-controller-manager:v1.15.6 4 k8s.gcr.io/kube-scheduler:v1.15.6 5 k8s.gcr.io/kube-proxy:v1.15.6 6 k8s.gcr.io/pause:3.1 7 k8s.gcr.io/etcd:3.3.10 8 k8s.gcr.io/coredns:1.3.1
1 [root@k8smaster01 ~]# kubeadm --kubernetes-version=v1.15.6 config images pull #拉取kubernetes所需鏡像
注意：
由于國內Kubernetes鏡像可能無法pull，建議通過VPN等方式提前pull鏡像，然后上傳至所有master節點，
1 [root@VPN ~]# docker pull k8s.gcr.io/kube-apiserver:v1.15.6 2 [root@VPN ~]# docker pull k8s.gcr.io/kube-controller-manager:v1.15.6 3 [root@VPN ~]# docker pull k8s.gcr.io/kube-scheduler:v1.15.6 4 [root@VPN ~]# docker pull k8s.gcr.io/kube-proxy:v1.15.6 5 [root@VPN ~]# docker pull k8s.gcr.io/pause:3.1 6 [root@VPN ~]# docker pull k8s.gcr.io/etcd:3.3.10 7 [root@VPN ~]# docker pull k8s.gcr.io/coredns:1.3.1 8 [root@k8smaster01 ~]# docker load -i kube-apiserver.tar 9 [root@k8smaster01 ~]# docker load -i kube-controller-manager.tar 10 [root@k8smaster01 ~]# docker load -i kube-scheduler.tar 11 [root@k8smaster01 ~]# docker load -i kube-proxy.tar 12 [root@k8smaster01 ~]# docker load -i pause.tar 13 [root@k8smaster01 ~]# docker load -i etcd.tar 14 [root@k8smaster01 ~]# docker load -i coredns.tar

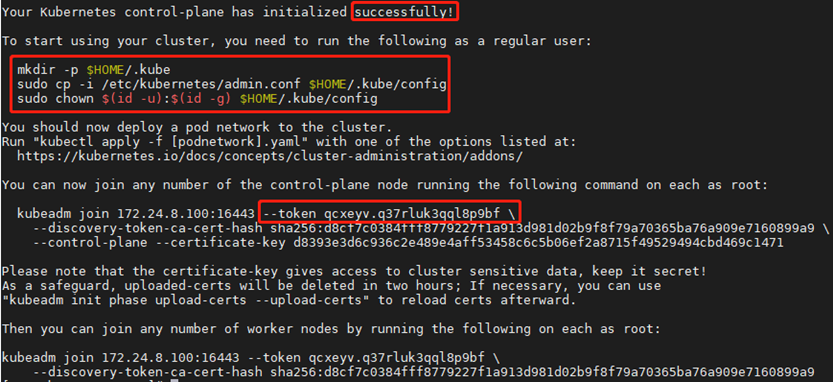

1 [root@k8smaster01 ~]# kubeadm init --config=/root/kubeadm-ha/kubeadm-config.yaml --upload-certs
保留如下命令用于后續節點添加：
1 You can now join any number of the control-plane node running the following command on each as root: 2 3 kubeadm join 172.24.8.100:16443 --token qcxeyv.q37rluk3qql8p9bf \ 4 --discovery-token-ca-cert-hash sha256:d8cf7c0384fff8779227f1a913d981d02b9f8f79a70365ba76a909e7160899a9 \ 5 --control-plane --certificate-key d8393e3d6c936c2e489e4aff53458c6c5b06ef2a8715f49529494cbd469c1471 6 7 Please note that the certificate-key gives access to cluster sensitive data, keep it secret! 8 As a safeguard, uploaded-certs will be deleted in two hours; If necessary, you can use 9 "kubeadm init phase upload-certs --upload-certs" to reload certs afterward. 10 11 Then you can join any number of worker nodes by running the following on each as root: 12 13 kubeadm join 172.24.8.100:16443 --token qcxeyv.q37rluk3qql8p9bf \ 14 --discovery-token-ca-cert-hash sha256:d8cf7c0384fff8779227f1a913d981d02b9f8f79a70365ba76a909e7160899a9注意：如上token具有默認24小時的有效期，token和hash值可通過如下方式獲取： kubeadm token list 如果 Token 過期以后，可以輸入以下命令，生成新的 Token
1 kubeadm token create 2 openssl x509 -pubkey -in /etc/kubernetes/pki/ca.crt | openssl rsa -pubin -outform der 2>/dev/null | openssl dgst -sha256 -hex | sed 's/^.* //' 3
1 [root@k8smaster01 ~]# mkdir -p $HOME/.kube 2 [root@k8smaster01 ~]# sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/admin.conf 3 [root@k8smaster01 ~]# sudo chown $(id -u):$(id -g) $HOME/.kube/admin.conf提示：默認使用k8s.gcr.io拉取鏡像，國內用戶可通過以下命令使用阿里源：
1 [root@k8smaster01 ~]# cat << EOF >> ~/.bashrc 2 export KUBECONFIG=$HOME/.kube/admin.conf 3 EOF #設定KUBECONFIG環境變數 4 [root@k8smaster01 ~]# source ~/.bashrc附加：初始化程序大致步驟如下：
- [kubelet-start] 生成kubelet的組態檔”/var/lib/kubelet/config.yaml”
- [certificates]生成相關的各種證書
- [kubeconfig]生成相關的kubeconfig檔案
- [bootstraptoken]生成token記錄下來，后邊使用kubeadm join往集群中添加節點時會用到
4.2 添加其他master節點

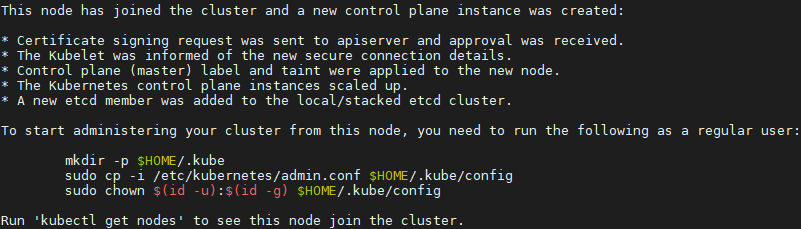

1 [root@k8smaster02 ~]# kubeadm join 172.24.8.100:16443 --token qcxeyv.q37rluk3qql8p9bf \ 2 --discovery-token-ca-cert-hash sha256:d8cf7c0384fff8779227f1a913d981d02b9f8f79a70365ba76a909e7160899a9 \ 3 --control-plane --certificate-key d8393e3d6c936c2e489e4aff53458c6c5b06ef2a8715f49529494cbd469c1471
1 [root@k8smaster02 ~]# mkdir -p $HOME/.kube 2 [root@k8smaster02 ~]# sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/admin.conf 3 [root@k8smaster02 ~]# sudo chown $(id -u):$(id -g) $HOME/.kube/admin.conf 4 [root@k8smaster02 ~]# cat << EOF >> ~/.bashrc 5 export KUBECONFIG=$HOME/.kube/admin.conf 6 EOF 7 [root@k8smaster02 ~]# source ~/.bashrc提示：master03也如上執行添加至集群的controlplane，
五 安裝NIC插件
5.1 NIC插件介紹
Calico 是一個安全的 L3 網路和網路策略提供者， Canal 結合 Flannel 和 Calico， 提供網路和網路策略， Cilium 是一個 L3 網路和網路策略插件， 能夠透明的實施 HTTP/API/L7 策略， 同時支持路由（routing）和疊加/封裝（ overlay/encapsulation）模式， Contiv 為多種用例提供可配置網路（使用 BGP 的原生 L3，使用 vxlan 的 overlay，經典 L2 和 Cisco-SDN/ACI）和豐富的策略框架，Contiv 專案完全開源，安裝工具同時提供基于和不基于 kubeadm 的安裝選項， Flannel 是一個可以用于 Kubernetes 的 overlay 網路提供者， Romana 是一個 pod 網路的層 3 解決方案，并且支持 NetworkPolicy API，Kubeadm add-on 安裝細節可以在這里找到， Weave Net 提供了在網路分組兩端參與作業的網路和網路策略，并且不需要額外的資料庫， CNI-Genie 使 Kubernetes 無縫連接到一種 CNI 插件，例如：Flannel、Calico、Canal、Romana 或者 Weave， 提示：本實驗使用Calico插件，5.2 部署calico

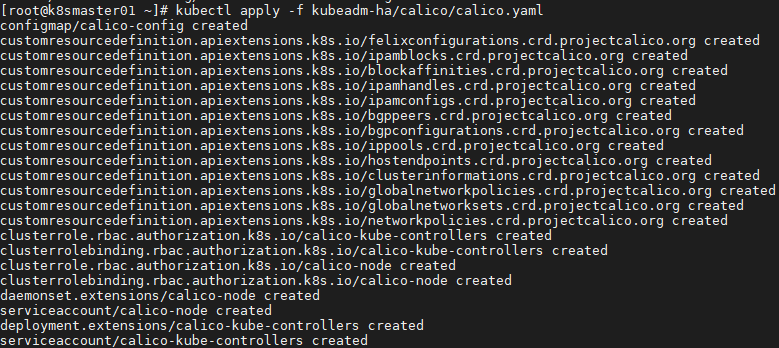

1 [root@k8smaster01 ~]# docker pull calico/cni:v3.6.0 2 [root@k8smaster01 ~]# docker pull calico/node:v3.6.0 3 [root@k8smaster01 ~]# docker pull calico/kube-controllers:v3.6.0 #建議提前pull鏡像 4 [root@k8smaster01 ~]# kubectl apply -f kubeadm-ha/calico/calico.yaml

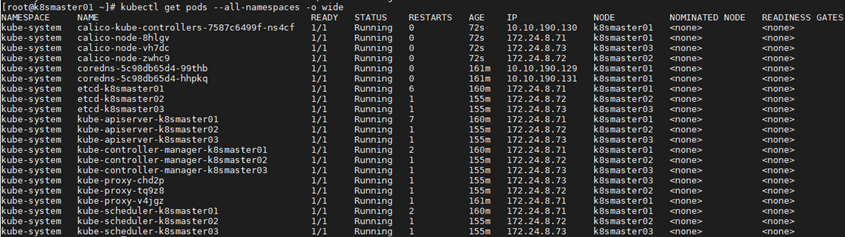

1 [root@k8smaster01 ~]# kubectl get pods --all-namespaces -o wide #查看部署
1 [root@k8smaster01 ~]# kubectl get nodes 2 NAME STATUS ROLES AGE VERSION 3 k8smaster01 Ready master 174m v1.15.6 4 k8smaster02 Ready master 168m v1.15.6 5 k8smaster03 Ready master 168m v1.15.6
六 部署高可用組件II
6.1 高可用說明
高可用kubernetes集群步驟三已完成配置，但是使用docker-compose方式啟動nginx-lb由于無法提供kubernetes集群的健康檢查和自動重啟功能，nginx-lb作為高可用kubernetes集群的核心組件建議也作為kubernetes集群中的一個pod來進行管理， 在/etc/kubernetes/manifests/目錄下，是kubelet直接管理的核心部署檔案，現在我們停止原先使用docker-compose啟動的nginx-lb，由kubelet直接管理nginx-lb服務，1 [root@k8smaster01 ~]# systemctl stop kubelet 2 [root@k8smaster01 ~]# docker stop nginx-lb && docker rm nginx-lb提示：所有Master節點均需要如上操作，
1 [root@k8smaster01 ~]# export K8SHA_HOST1=k8smaster01 2 [root@k8smaster01 ~]# export K8SHA_HOST2=k8smaster02 3 [root@k8smaster01 ~]# export K8SHA_HOST3=k8smaster03 4 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.conf root@${K8SHA_HOST1}:/etc/kubernetes/ 5 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.conf root@${K8SHA_HOST2}:/etc/kubernetes/ 6 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.conf root@${K8SHA_HOST3}:/etc/kubernetes/ 7 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.yaml root@${K8SHA_HOST1}:/etc/kubernetes/manifests/ 8 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.yaml root@${K8SHA_HOST2}:/etc/kubernetes/manifests/ 9 [root@k8smaster01 ~]# scp /root/nginx-lb/nginx-lb.yaml root@${K8SHA_HOST3}:/etc/kubernetes/manifests/提示：如上操作僅需Master01上執行，
1 [root@k8smaster01 ~]# systemctl restart kubelet docker #所有master節點重啟相關服務
提示：所有Master節點均需要如上操作，

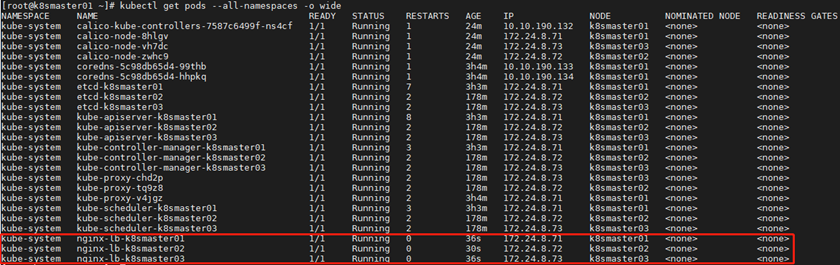

1 [root@k8smaster01 ~]# kubectl get pods --all-namespaces -o wide #再次驗證
七 添加Worker節點
7.1 下載鏡像
為避免node節點無法pull相關鏡像，建議體現pull， 1 [root@k8snode01 ~]# docker load -i pause.tar
提示：所有node節點均需要如上操作，
7.2 添加Node節點

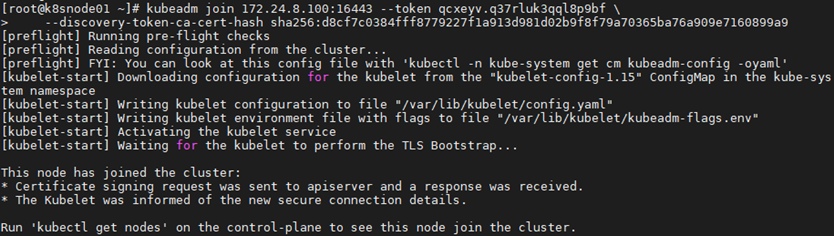

1 [root@k8snode01 ~]# systemctl enable kubelet.service 2 [root@k8snode01 ~]# skubeadm join 172.24.8.100:16443 --token qcxeyv.q37rluk3qql8p9bf \ 3 --discovery-token-ca-cert-hash sha256:d8cf7c0384fff8779227f1a913d981d02b9f8f79a70365ba76a909e7160899a9
提示：若添加例外可通過如下方式重置：
1 [root@node01 ~]# kubeadm reset 2 [root@node01 ~]# ifconfig cni0 down 3 [root@node01 ~]# ip link delete cni0 4 [root@node01 ~]# ifconfig flannel.1 down 5 [root@node01 ~]# ip link delete flannel.1 6 [root@node01 ~]# rm -rf /var/lib/cni/
7.3 確認驗證

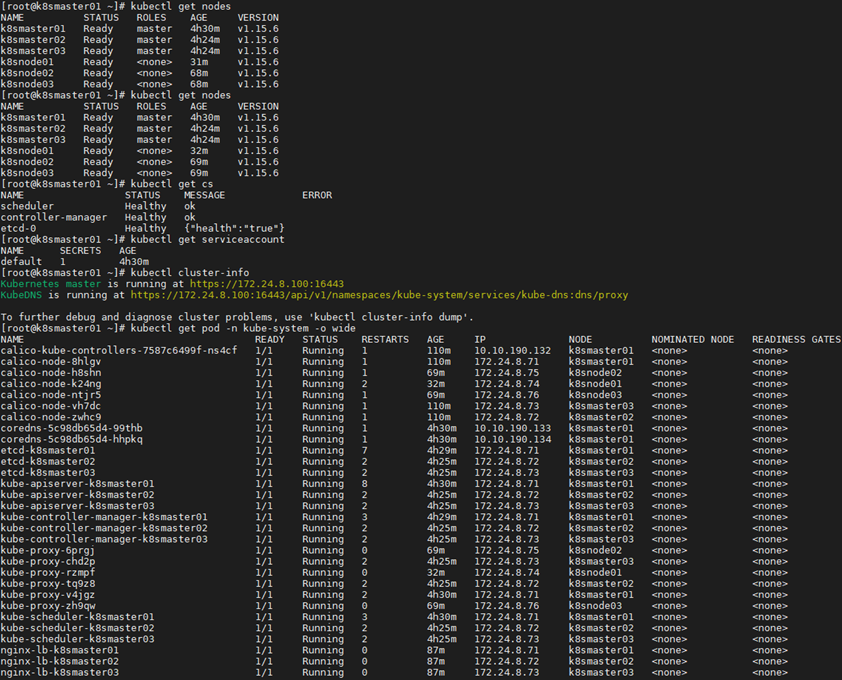

1 [root@k8smaster01 ~]# kubectl get nodes #節點狀態 2 [root@k8smaster01 ~]# kubectl get cs #組件狀態 3 [root@k8smaster01 ~]# kubectl get serviceaccount #服務賬戶 4 [root@k8smaster01 ~]# kubectl cluster-info #集群資訊 5 [root@k8smaster01 ~]# kubectl get pod -n kube-system -o wide #所有服務狀態
提示：更多Kubetcl使用參考：https://kubernetes.io/docs/reference/kubectl/kubectl/
https://kubernetes.io/docs/reference/kubectl/overview/
更多kubeadm使用參考：https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm/
八 開啟IPVS
8.1 修改ConfigMap

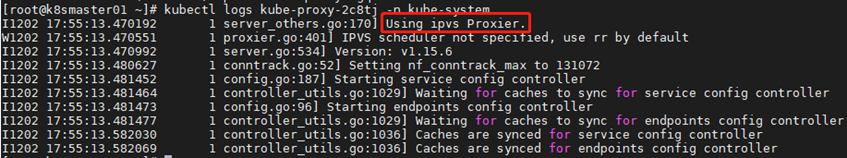

1 [root@k8smaster01 ~]# kubectl edit cm kube-proxy -n kube-system #模式改為ipvs 2 …… 3 mode: "ipvs" 4 …… 5 [root@k8smaster01 ~]# kubectl get pod -n kube-system | grep kube-proxy | awk '{system("kubectl delete pod "$1" -n kube-system")}' 6 [root@k8smaster01 ~]# kubectl get pod -n kube-system | grep kube-proxy #查看proxy的pod 7 [root@k8smaster01 ~]# kubectl logs kube-proxy-2c8tj -n kube-system #查看任意一個proxy pod的日志
九 測驗集群
9.1 創建測驗service

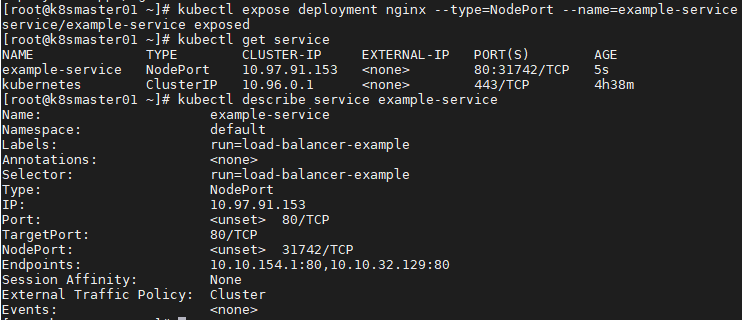

1 [root@k8smaster01 ~]# kubectl run nginx --replicas=2 --labels="run=load-balancer-example" --image=nginx --port=80 2 [root@k8smaster01 ~]# kubectl expose deployment nginx --type=NodePort --name=example-service #暴露埠 3 [root@k8smaster01 ~]# kubectl get service #查看服務狀態 4 [root@k8smaster01 ~]# kubectl describe service example-service #查看資訊
9.2 測驗訪問

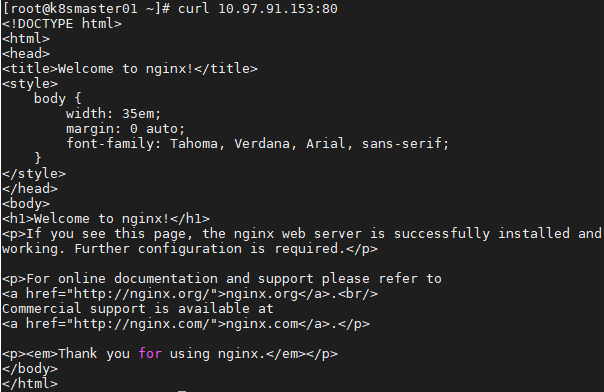

1 [root@k8smaster01 ~]# curl 10.97.91.153:80
1 [root@k8smaster01 ~]# kubectl get pod -o wide #查看endpoint
1 [root@k8smaster01 ~]# curl 10.10.32.129:80 #訪問endpoint，與訪問服務ip結果相同 2 [root@k8smaster01 ~]# curl 10.10.154.1:80
十 部署dashboard
10.1 設定標簽
1 [root@k8smaster01 ~]# kubectl label nodes k8smaster01 app=kube-system 2 [root@k8smaster01 ~]# kubectl label nodes k8smaster02 app=kube-system 3 [root@k8smaster01 ~]# kubectl label nodes k8smaster03 app=kube-system
10.2 創建證書
由于自動生成的證書可能過期，建議手動生成證書，而取消yaml中自動創建secret的部分，1 [root@k8smaster01 ~]# cd /etc/kubernetes/pki/ 2 [root@k8smaster01 pki]# openssl genrsa -out dashboard.key 2048 3 [root@k8smaster01 pki]# openssl req -new -out dashboard.csr -key dashboard.key -subj "/CN=dashboard" 4 [root@k8smaster01 pki]# openssl x509 -req -sha256 -in dashboard.csr -out dashboard.crt -signkey dashboard.key -days 365 5 [root@k8smaster01 pki]# openssl x509 -noout -text -in ./dashboard.crt #查看證書 6
10.3 分發證書
1 [root@k8smaster01 pki]# scp dashboard.* root@k8smaster02:/etc/kubernetes/pki/ 2 [root@k8smaster01 pki]# scp dashboard.* root@k8smaster03:/etc/kubernetes/pki/ 3
10.4 手動創建secret
1 [root@k8smaster01 ~]# ll /etc/kubernetes/pki/dashboard.* 2 -rw-r--r-- 1 root root 1.2K Dec 3 03:10 /etc/kubernetes/pki/dashboard.crt 3 -rw-r--r-- 1 root root 976 Dec 3 03:10 /etc/kubernetes/pki/dashboard.csr 4 -rw-r--r-- 1 root root 1.7K Dec 3 03:09 /etc/kubernetes/pki/dashboard.key 5 [root@k8smaster01 ~]# kubectl create secret generic kubernetes-dashboard-certs --from-file="/etc/kubernetes/pki/dashboard.crt,/etc/kubernetes/pki/dashboard.key" -n kube-system #掛載新證書到dashboard 6 [root@master dashboard]# kubectl get secret kubernetes-dashboard-certs -n kube-system -o yaml #查看新證書
10.5 部署dashboard
1 [root@master01 ~]# vim /root/kubeadm-ha/addons/kubernetes-dashboard/kubernetes-dashboard.yaml #如下部分洗掉 2 # ------------------- Dashboard Secret ------------------- # 3 4 apiVersion: v1 5 kind: Secret 6 metadata: 7 labels: 8 k8s-app: kubernetes-dashboard 9 name: kubernetes-dashboard-certs 10 namespace: kube-system 11 type: Opaque

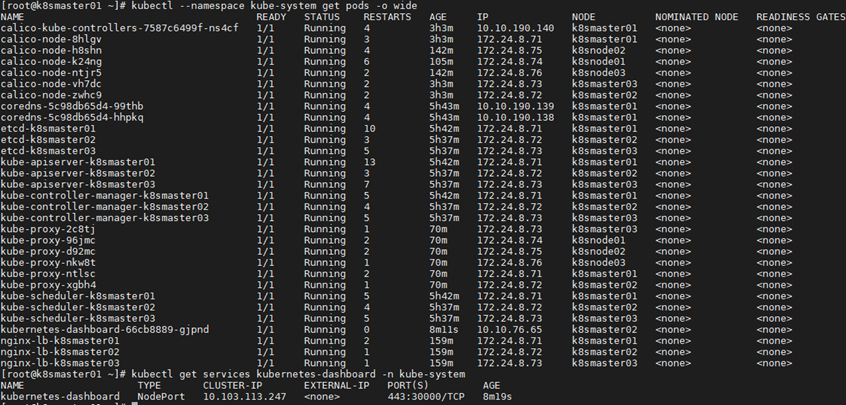

1 [root@k8smaster01 ~]# kubectl apply -f /root/kubeadm-ha/addons/kubernetes-dashboard/kubernetes-dashboard.yaml 2 [root@k8smaster01 ~]# kubectl get deployment kubernetes-dashboard -n kube-system 3 NAME READY UP-TO-DATE AVAILABLE AGE 4 kubernetes-dashboard 1/1 1 1 10s 5 [root@k8smaster01 ~]# kubectl get pods -o wide --namespace kube-system 6 [root@k8smaster01 ~]# kubectl get services kubernetes-dashboard -n kube-system
提示：k8smaster01 NodePort 30000/TCP映射到 dashboard pod 443 埠，
10.6 查看dashboard引數
1 [root@k8smaster01 ~]# kubectl exec --namespace kube-system -it kubernetes-dashboard-66cb8889-gjpnd -- /dashboard --help
提示：dashboard 的 --authentication-mode 支持 token、basic，默認為 token，如果使用 basic，則 kube-apiserver 必須配置 --authorization-mode=ABAC 和 --basic-auth-file 引數，
十一 訪問dashboard
11.1 匯入證書
將dashboard.crt匯入IE瀏覽器，并設定為信任，匯入操作略，11.2 創建kubeconfig檔案
使用token相對復雜，可將token添加至kubeconfig檔案中，使用KubeConfig 檔案訪問dashboard，1 [root@k8smaster01 ~]# ADMIN_SECRET=$(kubectl get secrets -n kube-system | grep admin-user-token- | awk '{print $1}') 2 [root@k8smaster01 ~]# DASHBOARD_LOGIN_TOKEN=$(kubectl describe secret -n kube-system ${ADMIN_SECRET} | grep -E '^token' | awk '{print $2}') 3 [root@k8smaster01 ~]# kubectl config set-cluster kubernetes \ 4 --certificate-authority=/etc/kubernetes/pki/ca.crt \ 5 --embed-certs=true \ 6 --server=172.24.8.100:16443 \ 7 --kubeconfig=dashboard.kubeconfig # 設定集群引數 8 [root@k8smaster01 ~]# kubectl config set-credentials dashboard_user \ 9 --token=${DASHBOARD_LOGIN_TOKEN} \ 10 --kubeconfig=dashboard_admin.kubeconfig # 設定客戶端認證引數，使用上面創建的 Token 11 [root@k8smaster01 ~]# kubectl config set-context default \ 12 --cluster=kubernetes \ 13 --user=dashboard_user \ 14 --kubeconfig=dashboard_admin.kubeconfig # 設定背景關系引數 15 [root@k8smaster01 ~]# kubectl config use-context default --kubeconfig=dashboard_admin.kubeconfig # 設定默認背景關系#將dashboard.kubeconfig檔案匯入，以便于瀏覽器使用該檔案登錄，
11.3 測驗訪問dashboard

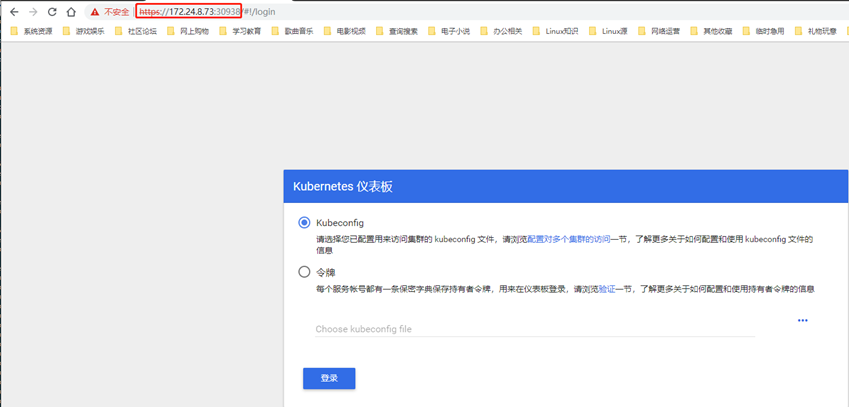

本實驗采用nodeip:nodepord方式訪問， 瀏覽器訪問：https://172.24.8.71:30000 使用dashboard_admin.kubeconfig檔案訪問：
提示：
更多dashboard訪問方式及認證可參考《附004.Kubernetes Dashboard簡介及使用》，
dashboard登錄整個流程可參考：https://www.cnadn.net/post/2613.htm
提示：由于缺少 Heapster 插件，當前 dashboard 不能展示 Pod、Nodes 的 CPU、記憶體等統計資料和圖表，
十二 部署heapster
12.1 pull鏡像 建議提前pull部署heapster所需鏡像，1 [root@VPN ~]# docker pull k8s.gcr.io/heapster-influxdb-amd64:v1.5.2 2 [root@VPN ~]# docker run -ti --rm --entrypoint "/bin/sh" k8s.gcr.io/heapster-influxdb-amd64:v1.5.2 3 / # sed -i "s/localhost/127.0.0.1/g" /etc/config.toml #容器內修改config 4 [root@VPN ~]# docker ps #另開一個終端 5 CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES 6 30b29cf20782 k8s.gcr.io/heapster-influxdb-amd64:v1.5.2 "/bin/sh" 5 minutes ago Up 5 minutes elastic_brahmagupta 7 [root@VPN ~]# docker commit elastic_brahmagupta k8s.gcr.io/heapster-influxdb-amd64:v1.5.2-fixed #提交修改后的容器為鏡像 8 [root@VPN ~]# docker save -o heapster-influxdb-fixed.tar k8s.gcr.io/heapster-influxdb-amd64:v1.5.2-fixed
1 [root@VPN ~]# docker pull k8s.gcr.io/heapster-amd64:v1.5.4 2 [root@VPN ~]# docker save -o heapster.tar k8s.gcr.io/heapster-amd64:v1.5.4
1 [root@k8smaster01 ~]# docker load -i heapster.tar 2 [root@k8smaster01 ~]# docker load -i heapster-influxdb-fixed.tar提示：所有Master節點都需要load如上鏡像，
12.2 部署heapster
1 [root@k8smaster01 ~]# kubectl apply -f /root/kubeadm-ha/addons/heapster/
12.3 確認驗證

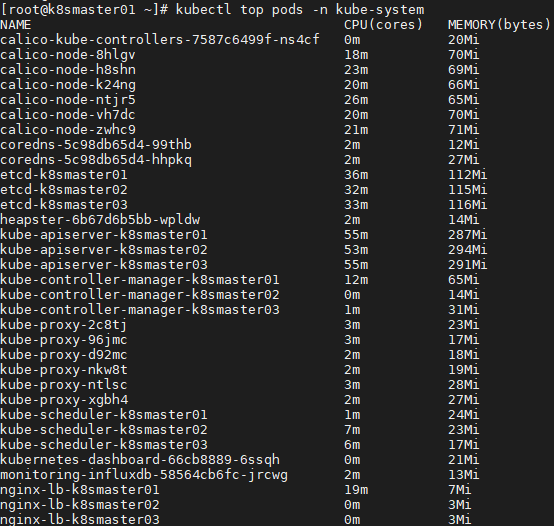

1 [root@k8smaster01 ~]# kubectl top pods -n kube-system

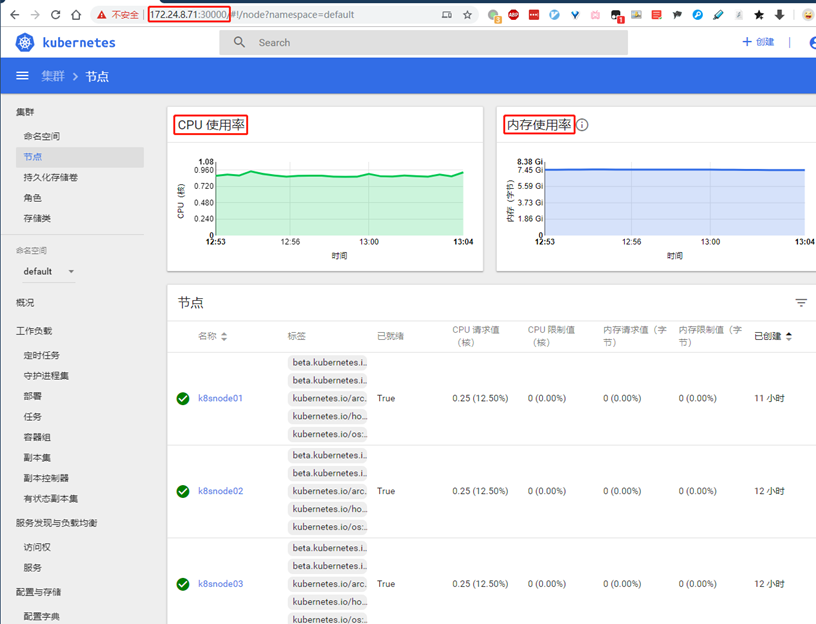

再次瀏覽器訪問：https://172.24.8.71:30000/
參考鏈接：
https://www.kubernetes.org.cn/4956.html https://github.com/cookeem/kubeadm-ha
