背景

Read the fucking source code! --By 魯迅
A picture is worth a thousand words. --By 高爾基

說明：

Kernel版本：4.14
ARM64處理器，Contex-A53，雙核
使用工具：Source Insight 3.5， Visio

1. 概述

在之前的系列文章中，分析到了Buddy System的頁框分配，Slub分配器的小塊記憶體物件分配，這些分配的地址都是物理記憶體連續的，當記憶體碎片后，連續物理記憶體的分配就會變得困難，可以使用vmap機制，將不連續的物理記憶體頁框映射到連續的虛擬地址空間中，vmalloc的分配就是基于這個機制來實作的，

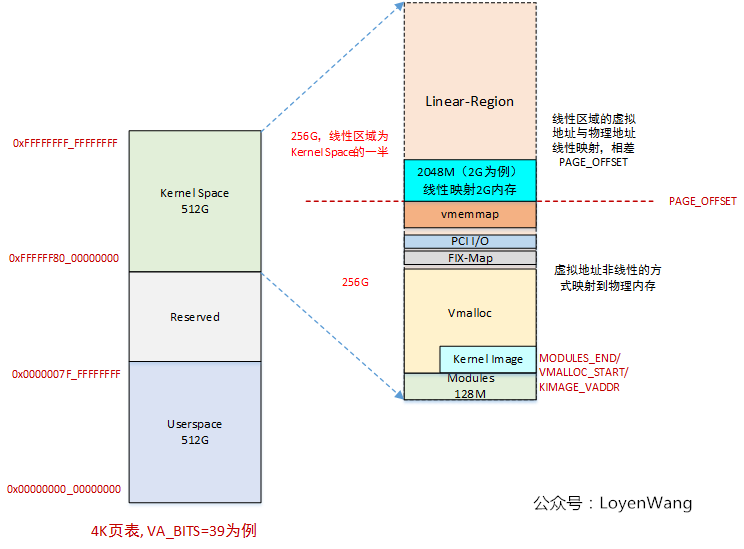

還記得下邊這張圖嗎？

vmap/vmalloc的區域就是在VMALLOC_START ~ VMALLOC_END之間，

開啟探索之旅吧，

2. 資料結構

2.1 vmap_area/vm_struct

這兩個資料結構比較簡單，直接上代碼：

struct vm_struct {
	struct vm_struct	*next;
	void			*addr;
	unsigned long		size;
	unsigned long		flags;
	struct page		**pages;
	unsigned int		nr_pages;
	phys_addr_t		phys_addr;
	const void		*caller;
};

struct vmap_area {
	unsigned long va_start;
	unsigned long va_end;
	unsigned long flags;
	struct rb_node rb_node;         /* address sorted rbtree */
	struct list_head list;          /* address sorted list */
	struct llist_node purge_list;    /* "lazy purge" list */
	struct vm_struct *vm;
	struct rcu_head rcu_head;
};

struct vmap_area用于描述一段虛擬地址的區域，從結構體中va_start/va_end也能看出來，同時該結構體會通過rb_node掛在紅黑樹上，通過list掛在鏈表上，
struct vmap_area中vm欄位是struct vm_struct結構，用于管理虛擬地址和物理頁之間的映射關系，可以將struct vm_struct構成一個鏈表，維護多段映射，

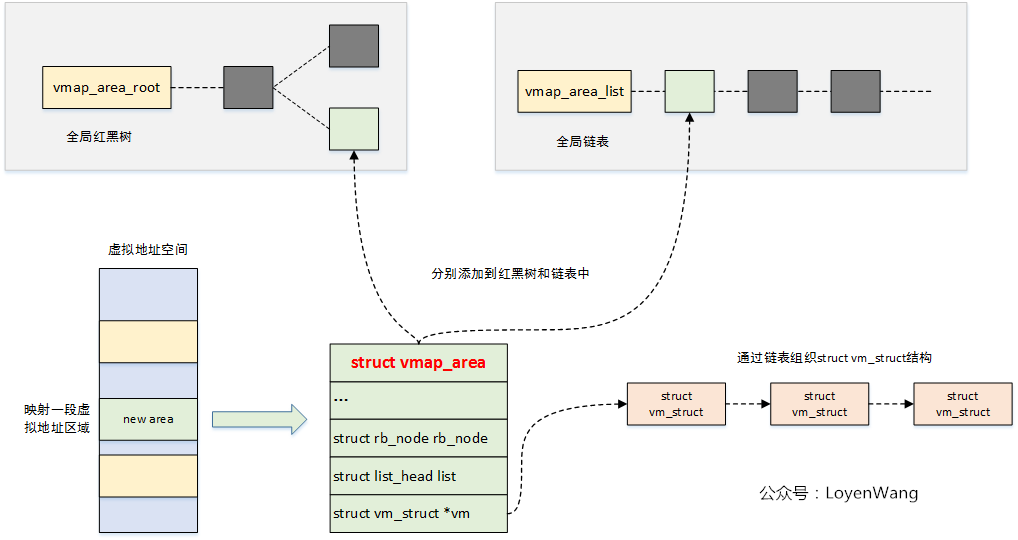

關系如下圖：

2.2 紅黑樹

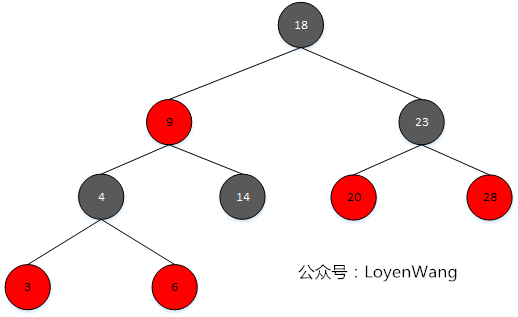

紅黑樹，本質上是一種二叉查找樹，它在二叉查找樹的基礎上增加了著色相關的性質，提升了紅黑樹在查找，插入，洗掉時的效率，在紅黑樹中，節點已經進行排序，對于每個節點，左側的的元素都在節點之前，右側的元素都在節點之后，
紅黑樹必須滿足以下四條規則：

每個節點不是紅就是黑；
紅黑樹的根必須是黑；
紅節點的子節點必須為黑；
從節點到子節點的每個路徑都包含相同數量的黑節點，統計黑節點個數時，空指標也算黑節點；

定義如下：

struct rb_node {
	unsigned long  __rb_parent_color;
	struct rb_node *rb_right;
	struct rb_node *rb_left;
} __attribute__((aligned(sizeof(long))));
    /* The alignment might seem pointless, but allegedly CRIS needs it */

由于內核會頻繁的進行vmap_area的查找，紅黑樹的引入就是為了解決當查找數量非常多時效率低下的問題，在紅黑樹中，搜索元素，插入，洗掉等操作，都會變得非常高效，至于紅黑樹的演算法操作，本文就不再深入分析，知道它的用途即可，

3. vmap/vunmap分析

3.1 vmap

vmap函式，完成的作業是，在vmalloc虛擬地址空間中找到一個空閑區域，然后將page頁面陣列對應的物理記憶體映射到該區域，最侄訓傳映射的虛擬起始地址，

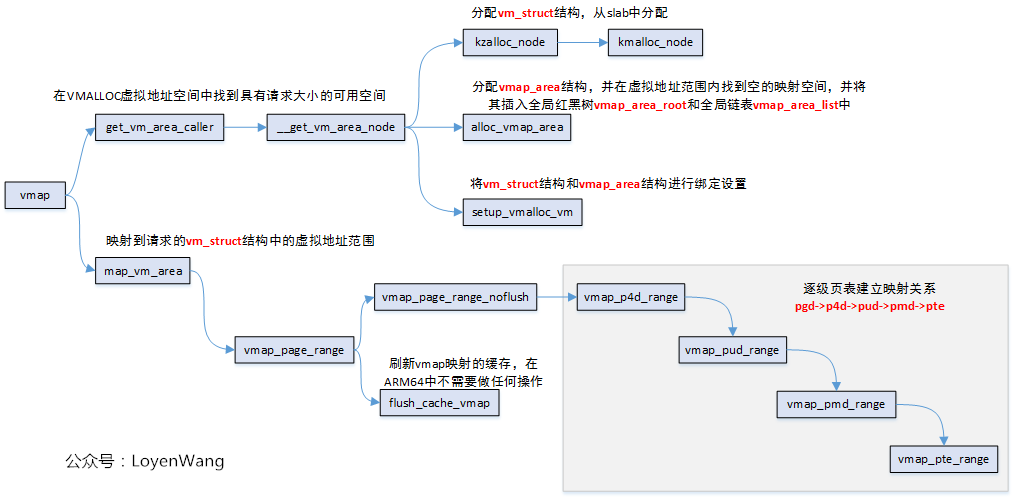

整體流程如下：

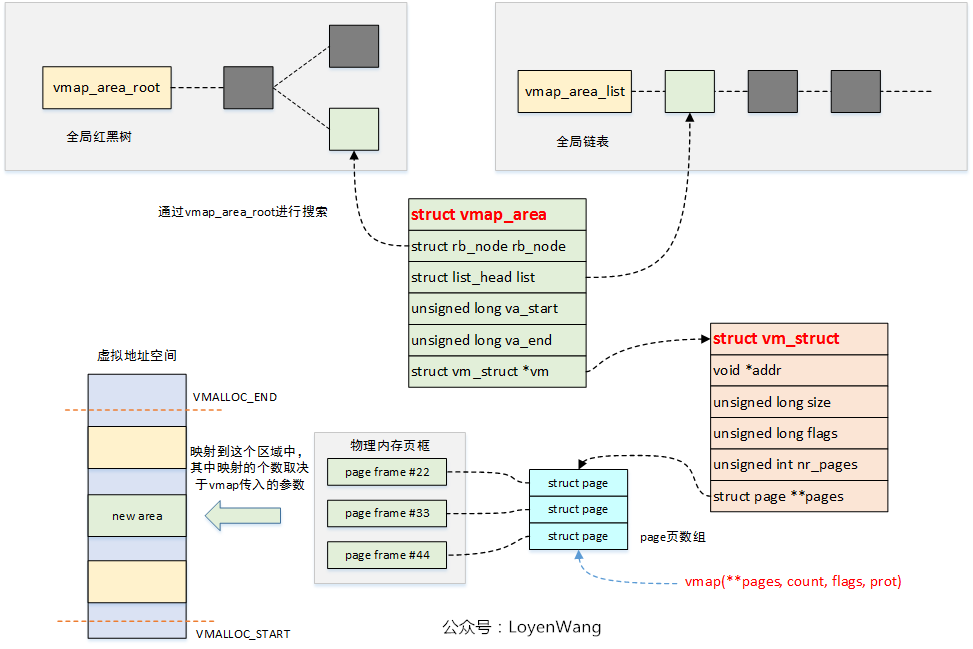

操作流程比較簡單，來一個樣例分析，就清晰明了了：

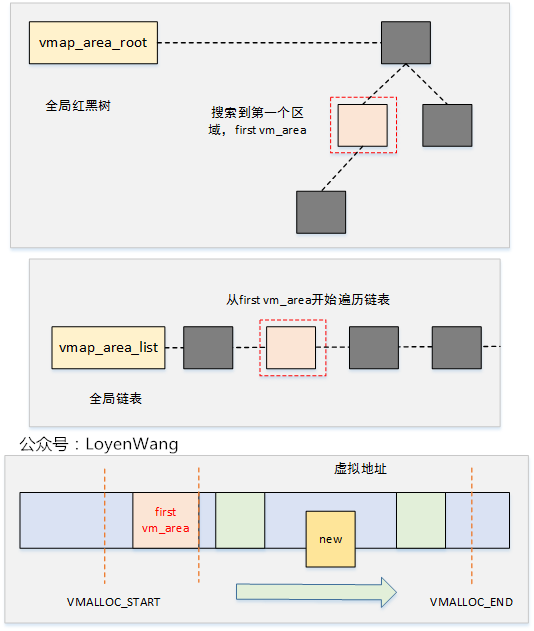

vmap呼叫中，關鍵函式為alloc_vmap_area，它先通過vmap_area_root二叉樹來查找第一個區域first vm_area，然后根據這個first vm_area去查找vmap_area_list鏈表中滿足大小的空間區域，

在alloc_vmap_area函式中，有幾個全域的變數：

static struct rb_node *free_vmap_cache;
static unsigned long cached_hole_size;
static unsigned long cached_vstart;
static unsigned long cached_align;

用于快取上一次分配成功的vmap_area，其中cached_hole_size用于記錄快取vmap_area對應區域之前的空洞的大小，快取機制當然也是為了提高分配的效率，

3.2 vunmap

vunmap執行的是跟vmap相反的程序：從vmap_area_root/vmap_area_list中查找vmap_area區域，取消頁表映射，再從vmap_area_root/vmap_area_list中洗掉掉vmap_area，頁面返還給伙伴系統等，由于映射關系有改動，因此還需要進行TLB的重繪，頻繁的TLB重繪會降低性能，因此將其延遲進行處理，因此稱為lazy tlb，

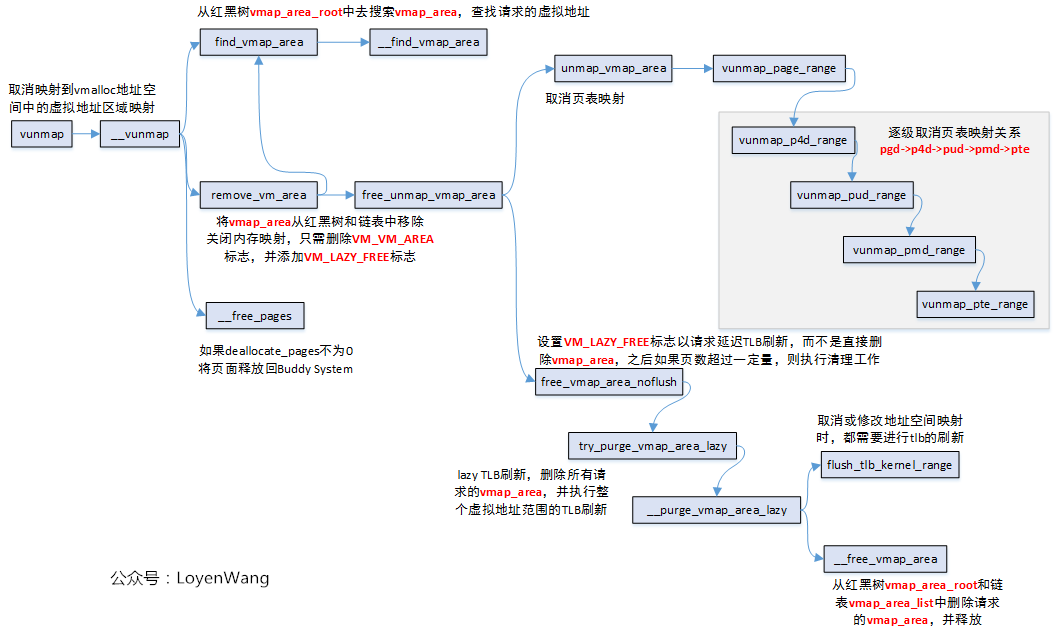

來看看逆程序的流程：

4. vmalloc/vfree分析

4.1 vmalloc

vmalloc用于分配一個大的連續虛擬地址空間，該空間在物理上不連續的，因此也就不能用作DMA緩沖區，vmalloc分配的線性地址區域，在文章開頭的圖片中也描述了：VMALLOC_START ~ VMALLOC_END，

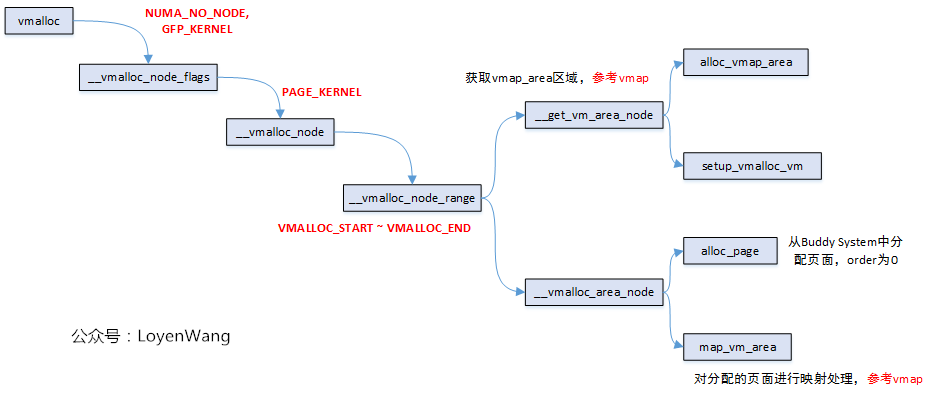

直接分析呼叫流程：

從程序中可以看出，vmalloc和vmap的操作，大部分的邏輯操作是一樣的，比如從VMALLOC_START ~ VMALLOC_END區域之間查找并分配vmap_area，比如對虛擬地址和物理頁框進行映射關系的建立，不同之處，在于vmap建立映射時，page是函式傳入進來的，而vmalloc是通過呼叫alloc_page介面向Buddy System申請分配的，

vmalloc VS kmalloc
到現在，我們應該能清楚vmalloc和kmalloc的差異了吧，kmalloc會根據申請的大小來選擇基于slub分配器或者基于Buddy System來申請連續的物理記憶體，而vmalloc則是通過alloc_page申請order = 0的頁面，再映射到連續的虛擬空間中，物理地址不連續，此外vmalloc可以休眠，不應在中斷處理程式中使用，
與vmalloc相比，kmalloc使用ZONE_DMA和ZONE_NORMAL空間，性能更快，缺點是連續物理記憶體空間的分配容易帶來碎片問題，讓碎片的管理變得困難，

4.2 vfree

直接上代碼：

void vfree(const void *addr)
{
	BUG_ON(in_nmi());

	kmemleak_free(addr);

	if (!addr)
		return;
	if (unlikely(in_interrupt()))
		__vfree_deferred(addr);
	else
		__vunmap(addr, 1);
}

如果在中斷背景關系中，則推遲釋放，否則直接呼叫__vunmap，所以它的邏輯基本和vunmap一致，不再贅述了，
