一、概述
1、硬體
由上可見，播放音頻時，通常CPU通過總線傳送給CODEC音頻PCM資料，然后CODEC進行DA轉換、放大、增益等一系列處理，最后傳送給speaker，錄音流程反之。
2、軟體架構
用戶空間的alsa庫對應用程式提供統一的API介面，這樣可以隱藏了驅動層的實作細節，簡化了應用程式的實作難度。內核空間中，alsa soc其實是對alsa驅動的封裝統一，為了兼容不同平臺的驅動，同時風格更統一，下面會進一步討論。

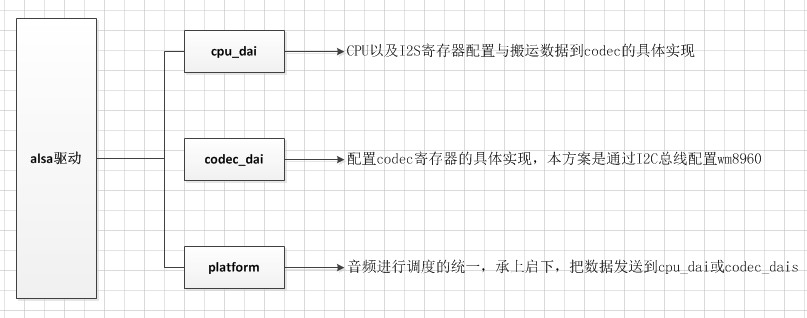

3、音頻驅動架構
二、結構
1、alsa設備檔案結構
crw-rw----+ 1 root audio 116, 8 2011-02-23 21:38 controlC0
crw-rw----+ 1 root audio 116, 4 2011-02-23 21:38 midiC0D0
crw-rw----+ 1 root audio 116, 7 2011-02-23 21:39 pcmC0D0c
crw-rw----+ 1 root audio 116, 6 2011-02-23 21:56 pcmC0D0p
crw-rw----+ 1 root audio 116, 5 2011-02-23 21:38 pcmC0D1p
crw-rw----+ 1 root audio 116, 3 2011-02-23 21:38 seq
crw-rw----+ 1 root audio 116, 2 2011-02-23 21:38 timer
我們可以看到以下設備檔案:
controlC0 --> 用于聲卡的控制，例如通道選擇，混音，麥克風的控制等
midiC0D0 --> 用于播放midi音頻
pcmC0D0c --〉 用于錄音的pcm設備
pcmC0D0p --〉 用于播放的pcm設備
seq --〉 音序器
timer --〉 定時器
其中，C0D0代表的是聲卡0中的設備0，pcmC0D0c最后一個c代表capture，pcmC0D0p最后一個p代表playback，這些都是alsa-driver中的命名規則。從上面的串列可以看出，我的聲卡下掛了6個設備，根據聲卡的實際能力，驅動實際上可以掛上更多種類的設備，在include/sound/core.h中，定義了以下設備型別：
通常，我們更關心的是pcm和control這兩種設備。
2、目錄結構
sound
/core
/oss
/seq
/ioctl32
/include
/drivers
/i2c
/synth
/emux
/pci
/(cards)
/isa
/(cards)
/arm
/ppc
/sparc
/usb
/pcmcia /(cards)
/oss
/soc
/codecs
core 該目錄包含了ALSA驅動的中間層，它是整個ALSA驅動的核心部分
core/oss 包含模擬舊的OSS架構的PCM和Mixer模塊
core/seq 有關音序器相關的代碼
include ALSA驅動的公共頭檔案目錄，該目錄的頭檔案需要匯出給用戶空間的應用程式使用，通常，驅動模塊私有的頭檔案不應放置在這里
drivers 放置一些與CPU、BUS架構無關的公用代碼
i2c ALSA自己的I2C控制代碼
pci pci聲卡的頂層目錄，子目錄包含各種pci聲卡的代碼
isa isa聲卡的頂層目錄，子目錄包含各種isa聲卡的代碼
soc 針對system-on-chip體系的中間層代碼
soc/codecs 針對soc體系的各種codec的代碼，與平臺無關
