以太網驅動的流程淺析(一)-Ifconfig主要流程
**Author：張昺華
Email：[email protected]
Time：2019年3月23日星期六
**
此文也在我的個人公眾號以及《Linux內核之旅》上有發表：以太網驅動流程淺析（一）-ifconfig主要流程
很喜歡一群人在研究技術，一起做有意思的東西，一起分享技術帶給我們的快樂，也希望中國有更多的人熱愛技術，喜歡一起研究、分享技術，然后可以一起用我們的技術來做一些好玩的東西，可以為這個社會創造一些東西來改善人們的生活，
如下是本人除錯程序中的一點經驗分享，以太網驅動架構畢竟涉及的東西太多，如下僅僅是針對加載流程和圍繞這個問題產生的分析程序和驅動加載流程部分，并不涉及以太網協議層的資料流程分析，
【硬體環境】 Imx6ul
【Linux kernel版本】 Linux4.1.15
【以太網phy】 Realtek8201f
一個以太網的案例來講述Ifconfig
1. 問題描述
【問題】
機器通過usb方式下載了mac地址后，發現以太網無法正常使用，敲命令 ifconfig eth0 up出現：ifconfig: SIOCSIFFLAGS: No such device，而對于沒有下載以太網mac address的機器表現均正常，除錯程序中發現在以太網控制器代碼中加入一些printk，不正常的機器又正常了，列印的位置不同，機器的以太網有時會正常，有時會例外，十分詭異，
2. 原因分析
【根本原因】

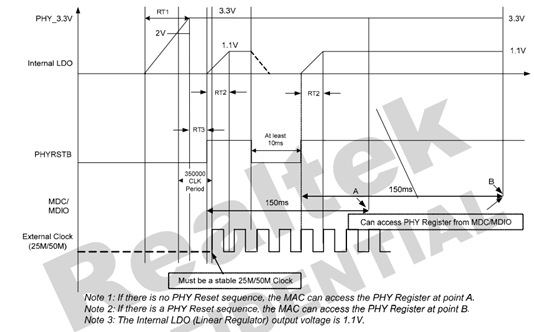

reset時序問題導致，phy reset的時間不滿足時序要求，如下圖，如果硬體接了reset引腳，應滿足時序要求在reset保持10ms有效電平后，還必須維持至少150ms才可以訪問phy register，也就是reset要在B點之后才可以正常通過MDC/MDIO來訪問phy register，如果是不使用硬體reset，使用軟體reset方式，那也要至少在A點，也就是在reset維持10ms有效電平后，再維持3.5個clk才能正常訪問phy register，
那為什么下載了mac地址后才例外呢？不下載的又正常呢？
【原因分析】

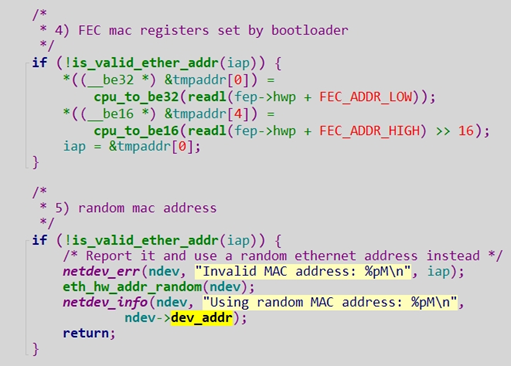

freescale控制器獲取mac address流程如下：
1）模塊化引數設定，如果沒有跳到步驟2；
2）device tree中設定，如果沒有跳到步驟3；
3）from flash / fuse / via platform data，如果沒有跳到步驟4；
4）FEC mac registers set by bootloader===》即靠usb方式下載mac address ，如果沒有跳到步驟5；
5）靠kernel算一個亂數mac address出來，然后寫入mac
那為什么下載了mac地址后才例外呢？
下了mac后，會執行步驟4，不會執行步驟5，此時目前的代碼不滿足150ms的時序要求，無法訪問phy register，
導致phy_id獲取不到，因此phy_device也不會創建
那為什么不下載的又正常呢？
不下載mac address，會執行步驟5 ，步驟5中呼叫了函式eth_hw_addr_random
剛好滿足了150ms的時序要求，所以才可以正常

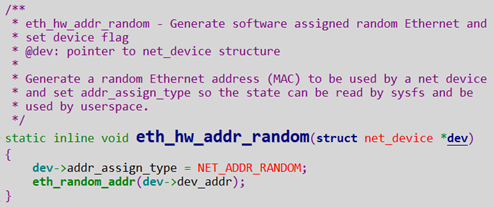

跟入代碼eth_hw_addr_random看下

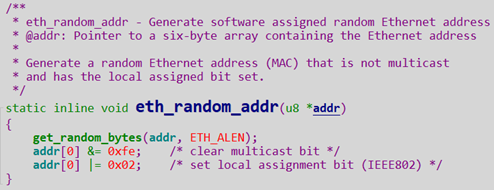

繼續看：

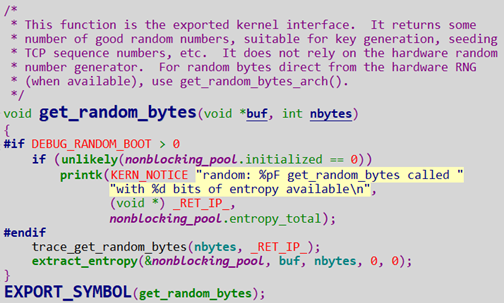

最終呼叫了kernel提供的獲取亂數的一個函式，這塊代碼比較多就不繼續追下去了，
所以這塊步驟五的代碼剛剛好好在這個硬體條件下，恰巧滿足了150ms的reset時序要求，所以以太網才可以正常，
3. 以太網流程分析跟蹤
3.1 Ifconfig主要流程
回歸主題，根據這個ifconfig失敗的現象，我們追蹤一下code：
ifconfig: SIOCSIFFLAGS: No such device，既然出現了這個問題log，我們就從應用層的log入手，首先我們使用strace命令來追蹤下系統呼叫，以便于我們追蹤內核代碼實作，

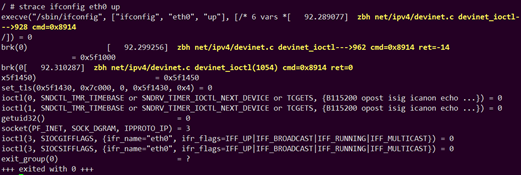

strace ifconfig eth0 up跟蹤一下

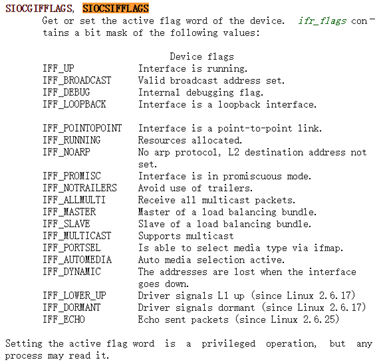

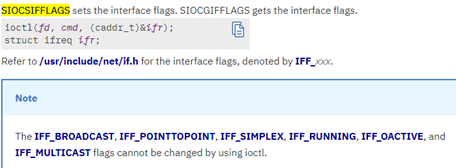

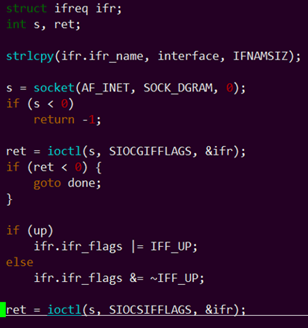

可以發現主要是ioctl的操作，SIOCSIFFLAGS，然后我們需要了解下這個宏的意思，說白了就是設定各種flag，靠ioctl第三個引數把所需要的動作flag傳入，比如說此時要對eth0進行up動作，那么就傳入IFF_UP，例如：
struct ifreq ifr;
我們看這些主要是想知道為什么會列印這個log：
ifconfig: SIOCSIFFLAGS: No such device
那么內核中又是對ioctl做了什么動作呢？因為strace命令讓我們知道了系統呼叫呼叫函式，我們可以在kernel中直接搜索SIOCSIFFLAGS，或者去以太網驅動net目錄下直接搜索更快，最終我搜到了，路徑是：net/ipv4/devinet.c

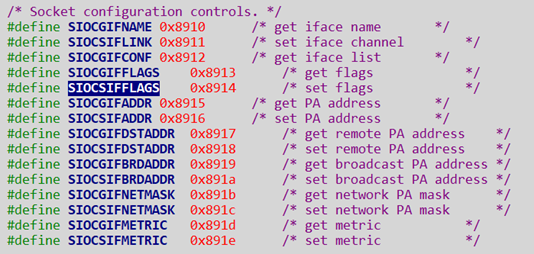

我們可以看到內核的宏定義：

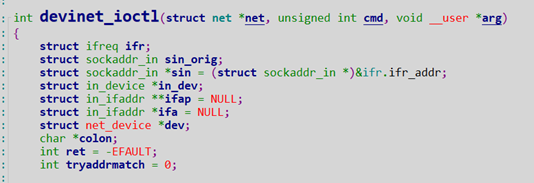

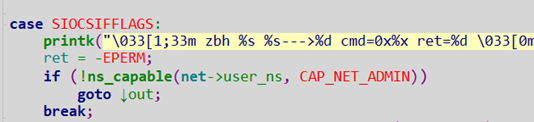

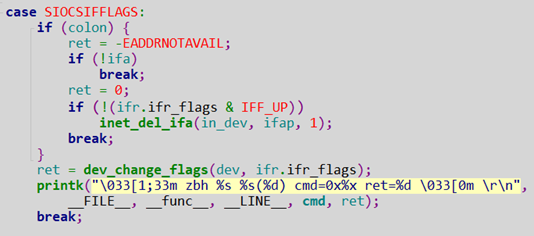

查看devinet.c的代碼，我們找到了那個宏，也就是做devinet_ioctl函式中，這也就是應用層的ioctl最終的實作函式，然后我們在里面加一些列印，
通過列印結果我們可以確認是這個函式devinet_ioctl為應用層的ioctl的實作函式，因為你在kernel中搜SIOCSIFFLAGS宏的話會有很多地方出現的，所以我們需要確認我們找的函式
沒問題：
看到這里回傳值ret是-19，那么我們繼續順著追蹤下去，上代碼：

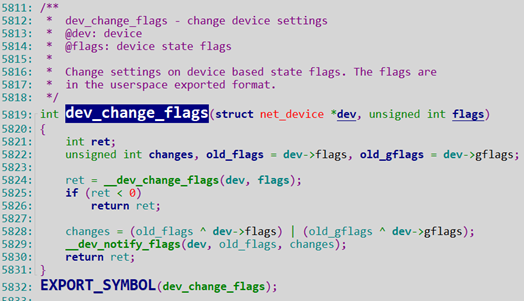

net/core/dev.c

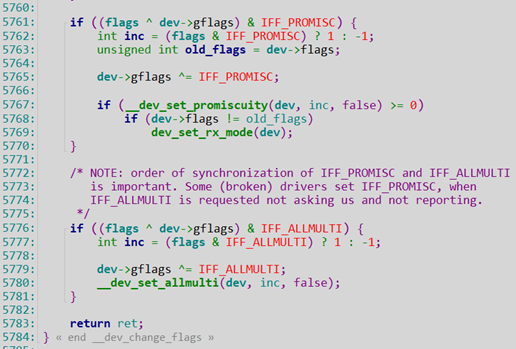

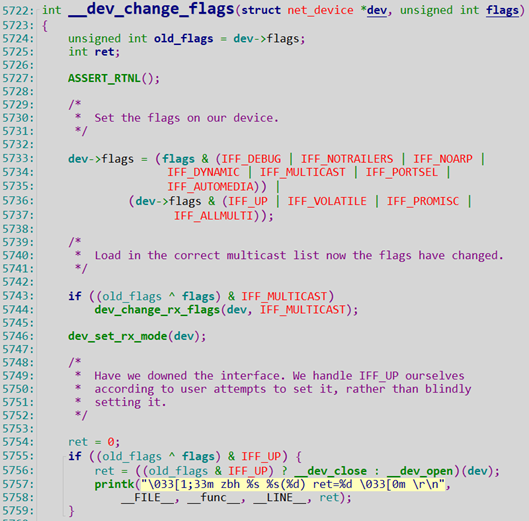

繼續追蹤：net/core/dev.c

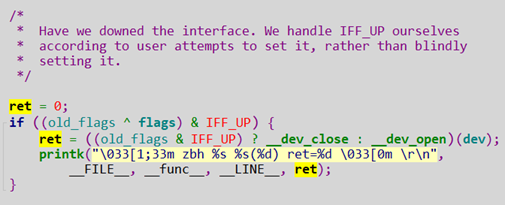

因此我們可以看到回傳值-19就是如下代碼產生的

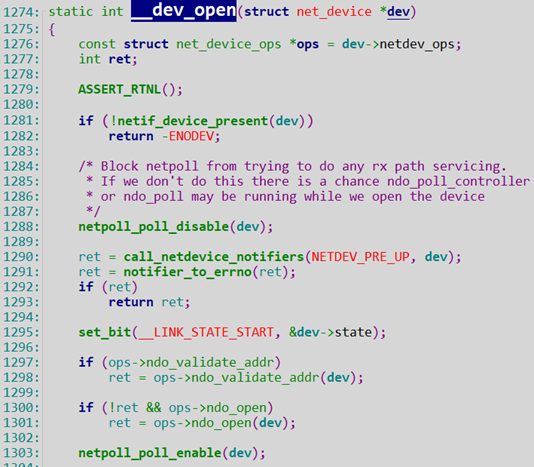

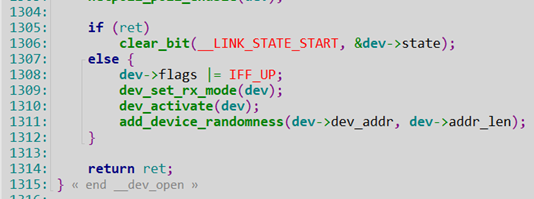

因此我們需要追蹤__dev_open函式，繼續看代碼：
通過除錯，比如說加列印，或者是經驗我們可以推斷出是這里回傳的-19，那么這個ndo_open又是在哪里回呼的呢？

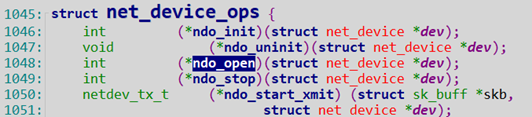

我們可以看到ops這個結構的結構體
struct net_device *dev
const struct net_device_ops *ops = dev->netdev_ops;

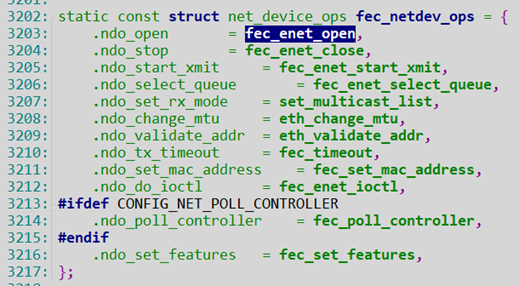

這里熟悉驅動的朋友應該可以猜到這在在freescale的以太網控制器驅動中一定有它的實作
net_device_ops就是kernel提供給drvier操作net_device的一些操作方法，具體實作自然由相應廠商的driver自己去實作，
路徑：drivers/net/Ethernet/freescale/fec_main.c
我們可以在這個fec_enet_open函式中加入dump_stack來看下整個呼叫情況

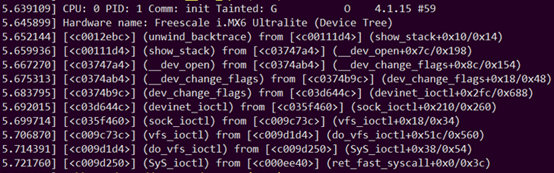

我們打出kernel的dump_stack資訊來看：
這個呼叫程序就是應用層ioctl一直到kernel最底層fec_enet_open的程序，
應用代碼這樣：
總體流程：kill() -> kill.S -> swi陷入內核態 -> 從sys_call_table查看到sys_kill -> ret_fast_syscall -> 回到用戶態執行kill()下一行代碼
Ioctl《ret_fast_syscall 《SyS_ioctl《do_vfs_ioctl《vfs_ioctl《sock_ioctl《
devinet_ioctl《dev_change_flags《__dev_change_flags《__dev_open《fec_enet_open
我附上每個函式的代碼：
如果大家想看系統呼叫流程的話，參考這篇，我就不做這塊的說明了：
Linux系統呼叫(syscall)原理
http://gityuan.com/2016/05/21/syscall/
Arm Linux系統呼叫流程詳細決議
https://www.cnblogs.com/cslunatic/p/3655970.html
4. 網址分享
http://stackoverflow.com/questions/5308090/set-ip-address-using-siocsifaddr-ioctl
http://www.ibm.com/support/knowledgecenter/ssw_aix_72/com.ibm.aix.commtrf2/ioctl_socket_control_operations.htm
https://lkml.org/lkml/2017/2/3/396
linux PHY驅動
http://www.latelee.org/programming-under-linux/linux-phy-driver.html
Linux PHY幾個狀態的跟蹤
http://www.latelee.org/programming-under-linux/linux-phy-state.html
第十六章PHY -基于Linux3.10
https://blog.csdn.net/shichaog/article/details/44682931
