一 Metrics部署

1.1 Metrics介紹

Kubernetes的早期版本依靠Heapster來實作完整的性能資料采集和監控功能，Kubernetes從1.8版本開始，性能資料開始以Metrics API的方式提供標準化介面，并且從1.10版本開始將Heapster替換為Metrics Server，在Kubernetes新的監控體系中，Metrics Server用于提供核心指標（Core Metrics），包括Node、Pod的CPU和記憶體使用指標，

對其他自定義指標（Custom Metrics）的監控則由Prometheus等組件來完成，

1.2 開啟聚合層

有關聚合層知識參考：https://blog.csdn.net/liukuan73/article/details/81352637

本實驗前置步驟已開啟，

1.3 獲取部署檔案

  1 [root@master01 ~]# cd /opt/k8s/work/
  2 [root@master01 work]# mkdir metrics
  3 [root@master01 work]# cd metrics/
  4 [root@master01 metrics]# wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.3.6/components.yaml
  5 [root@master01 metrics]# vi components.yaml

  1 ……
  2 apiVersion: apps/v1
  3 kind: Deployment
  4 ……
  5 spec:
  6   replicas: 3							#根據集群規模調整副本數
  7 ……
  8     spec:
  9       hostNetwork: true
 10 ……
 11       - name: metrics-server
 12         image: k8s.gcr.io/metrics-server-amd64:v0.3.6
 13         imagePullPolicy: IfNotPresent
 14         args:
 15           - --cert-dir=/tmp
 16           - --secure-port=4443
 17           - --kubelet-insecure-tls
 18           - --kubelet-preferred-address-types=InternalIP,Hostname,InternalDNS,ExternalDNS,ExternalIP	#追加此args
 19 ……

提示：本步驟操作僅需要在master01節點操作，

1.4 正式部署

  1 [root@master01 metrics]# kubectl apply -f components.yaml
  2 [root@master01 metrics]# kubectl -n kube-system get pods -l k8s-app=metrics-server
  3 NAME                              READY   STATUS    RESTARTS   AGE
  4 metrics-server-7b97647899-gm7j2   1/1     Running   0          9s
  5 metrics-server-7b97647899-lqwwg   1/1     Running   0          9s
  6 metrics-server-7b97647899-mrd84   1/1     Running   0          9s

提示：本步驟操作僅需要在master01節點操作，

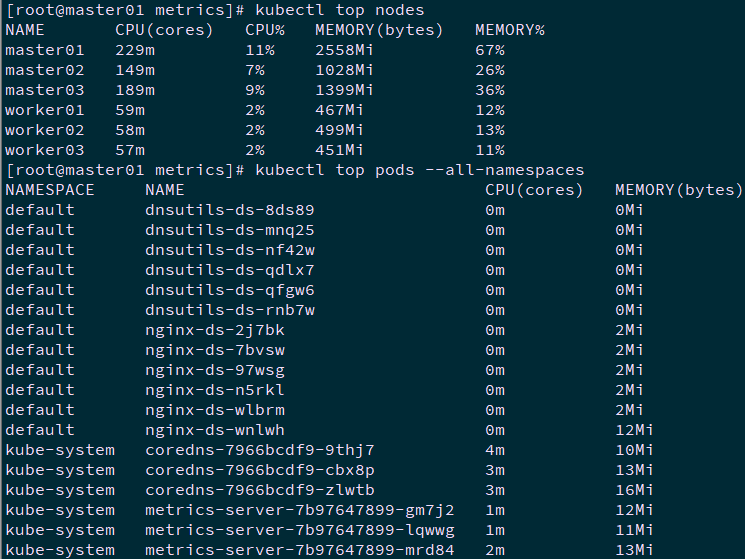

1.5 查看資源監控

  1 [root@master01 metrics]# kubectl top nodes
  2 [root@master01 metrics]# kubectl top pods --all-namespaces

clipboard

提示：Metrics Server提供的資料也可以供HPA控制器使用，以實作基于CPU使用率或記憶體使用值的Pod自動擴縮容功能，

二 Nginx ingress部署

為了便于訪問，本實驗建議采用域名訪問dashboard，域名由ingress進行暴露，因此建議提前部署ingress，具體部署參考《附020.Nginx-ingress部署及使用》，建議采用社區版，

三 dashboard部署

3.1 設定標簽

  1 [root@master01 ~]# cd /opt/k8s/work/dashboard
  2 [root@master01 dashboard]# kubectl label nodes master01 dashboard=yes
  3 [root@master01 dashboard]# kubectl label nodes master02 dashboard=yes
  4 [root@master01 dashboard]# kubectl label nodes master03 dashboard=yes

提示：本步驟操作僅需要在master01節點操作，

3.2 創建證書

本實驗已獲取免費一年的證書，免費證書獲取可參考：https://freessl.cn，

  1 [root@master01 ~]# mkdir -p /opt/k8s/work/dashboard/certs
  2 [root@master01 work]# cd /opt/k8s/work/dashboard/certs
  3 [root@master01 certs]# mv k8s.odocker.com tls.crt
  4 [root@master01 certs]# mv k8s.odocker.com tls.crt
  5 [root@master01 certs]# ll
  6 total 8.0K
  7 -rw-r--r-- 1 root root 1.9K Jun  8 11:46 tls.crt
  8 -rw-r--r-- 1 root root 1.7K Jun  8 11:46 tls.ke

提示：也可手動如下操作創建自簽證書：

  1 [root@master01 ~]# openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.crt -subj "/C=CN/ST=ZheJiang/L=HangZhou/O=Xianghy/OU=Xianghy/CN=k8s.odocker.com"

3.3 手動創建secret

  1 [root@master01 ~]# kubectl create ns kubernetes-dashboard	#v2版本dashboard獨立ns
  2 [root@master01 ~]# kubectl create secret generic kubernetes-dashboard-certs --from-file=/opt/k8s/work/dashboard/certs -n kubernetes-dashboard
  3 [root@master01 ~]# kubectl get secret kubernetes-dashboard-certs -n kubernetes-dashboard -o yaml		#查看新證書

提示：本步驟操作僅需要在master01節點操作，

3.4 下載yaml

  1 [root@master01 ~]# cd /opt/k8s/work/dashboard/
  2 [root@master01 dashboard]# wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.1/aio/deploy/recommended.yaml

提示：本步驟操作僅需要在master01節點操作，

3.5 修改yaml

  1 [root@master01 dashboard]# vi recommended.yaml

  1 ……
  2 kind: Service
  3 apiVersion: v1
  4 metadata:
  5   labels:
  6     k8s-app: kubernetes-dashboard
  7   name: kubernetes-dashboard
  8   namespace: kubernetes-dashboard
  9 spec:
 10   type: NodePort				        #新增
 11   ports:
 12     - port: 443
 13       targetPort: 8443
 14       nodePort: 30001				#新增
 15   selector:
 16     k8s-app: kubernetes-dashboard
 17 ---
 18 ……						        #如下全部注釋
 19 #apiVersion: v1
 20 #kind: Secret
 21 #metadata:
 22 #  labels:
 23 #    k8s-app: kubernetes-dashboard
 24 #  name: kubernetes-dashboard-certs
 25 #  namespace: kubernetes-dashboard
 26 #type: Opaque
 27 ……
 28 kind: Deployment
 29 ……
 30   replicas: 3					#適當調整為3副本
 31 ……
 32           imagePullPolicy: IfNotPresent		#修改鏡像下載策略
 33           ports:
 34             - containerPort: 8443
 35               protocol: TCP
 36           args:
 37             - --auto-generate-certificates
 38             - --namespace=kubernetes-dashboard
 39             - --tls-key-file=tls.key
 40             - --tls-cert-file=tls.crt
 41             - --token-ttl=3600			#追加如上args
 42 ……
 43       nodeSelector:
 44         "beta.kubernetes.io/os": linux
 45         "dashboard": "yes"			        #部署在master節點
 46 ……
 47 kind: Service
 48 apiVersion: v1
 49 metadata:
 50   labels:
 51     k8s-app: dashboard-metrics-scraper
 52   name: dashboard-metrics-scraper
 53   namespace: kubernetes-dashboard
 54 spec:
 55   type: NodePort				        #新增
 56   ports:
 57     - port: 8000
 58       targetPort: 8000
 59       nodePort: 30000				#新增
 60   selector:
 61     k8s-app: dashboard-metrics-scraper
 62 ……
 63    replicas: 3					#適當調整為3副本
 64 ……
 65       nodeSelector:
 66         "beta.kubernetes.io/os": linux
 67         "dashboard": "yes"			        #部署在master節點
 68 ……

提示：本步驟操作僅需要在master01節點操作，

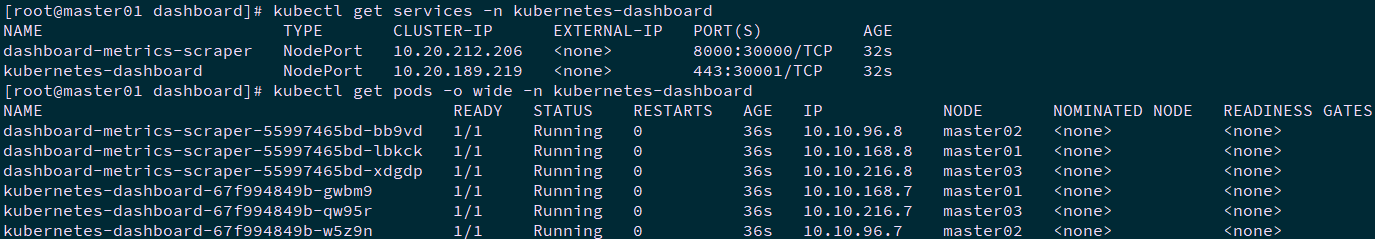

3.6 正式部署

  1 [root@master01 dashboard]# kubectl apply -f recommended.yaml
  2 [root@master01 dashboard]# kubectl get deployment kubernetes-dashboard -n kubernetes-dashboard
  3 [root@master01 dashboard]# kubectl get services -n kubernetes-dashboard
  4 [root@master01 dashboard]# kubectl get pods -o wide -n kubernetes-dashboard

clipboard

提示：master01 NodePort 30001/TCP映射到 dashboard pod 443 埠，

提示：本步驟操作僅需要在master01節點操作，

3.7 創建管理員賬戶

提示：dashboard v2版本默認沒有創建具有管理員權限的賬戶，可如下操作創建，

  1 [root@master01 dashboard]# vi dashboard-admin.yaml

  1 ---
  2 apiVersion: v1
  3 kind: ServiceAccount
  4 metadata:
  5   name: admin-user
  6   namespace: kubernetes-dashboard
  7
  8 ---
  9 apiVersion: rbac.authorization.k8s.io/v1
 10 kind: ClusterRoleBinding
 11 metadata:
 12   name: admin-user
 13 roleRef:
 14   apiGroup: rbac.authorization.k8s.io
 15   kind: ClusterRole
 16   name: cluster-admin
 17 subjects:
 18 - kind: ServiceAccount
 19   name: admin-user
 20   namespace: kubernetes-dashboard

  1 [root@master01 dashboard]# kubectl apply -f dashboard-admin.yaml

提示：本步驟操作僅需要在master01節點操作，

四 ingress暴露dashboard

4.1 創建ingress tls

  1 [root@master01 ~]# cd /opt/k8s/work/dashboard/certs
  2 [root@master01 certs]# kubectl -n kubernetes-dashboard create secret tls kubernetes-dashboard-tls --cert=tls.crt --key=tls.key
  3 [root@master01 certs]# kubectl -n kubernetes-dashboard describe secrets kubernetes-dashboard-tls

clipboard

提示：本步驟操作僅需要在master01節點操作，

4.2 創建ingress策略

  1 [root@master01 ~]# cd /opt/k8s/work/dashboard/
  2 [root@master01 dashboard]# vi dashboard-ingress.yaml

  1 apiVersion: networking.k8s.io/v1beta1
  2 kind: Ingress
  3 metadata:
  4   name: kubernetes-dashboard-ingress
  5   namespace: kubernetes-dashboard
  6   annotations:
  7     kubernetes.io/ingress.class: "nginx"
  8     nginx.ingress.kubernetes.io/use-regex: "true"
  9     nginx.ingress.kubernetes.io/ssl-passthrough: "true"
 10     nginx.ingress.kubernetes.io/rewrite-target: /
 11     nginx.ingress.kubernetes.io/ssl-redirect: "true"
 12     #nginx.ingress.kubernetes.io/secure-backends: "true"
 13     nginx.ingress.kubernetes.io/backend-protocol: "HTTPS"
 14     nginx.ingress.kubernetes.io/proxy-connect-timeout: "600"
 15     nginx.ingress.kubernetes.io/proxy-read-timeout: "600"
 16     nginx.ingress.kubernetes.io/proxy-send-timeout: "600"
 17     nginx.ingress.kubernetes.io/configuration-snippet: |
 18       proxy_ssl_session_reuse off;
 19 spec:
 20   rules:
 21   - host: k8s.odocker.com
 22     http:
 23       paths:
 24       - path: /
 25         backend:
 26           serviceName: kubernetes-dashboard
 27           servicePort: 443
 28   tls:
 29   - hosts:
 30     - k8s.odocker.com
 31     secretName: kubernetes-dashboard-tls

  1 [root@master01 dashboard]# kubectl apply -f dashboard-ingress.yaml
  2 [root@master01 dashboard]# kubectl -n kubernetes-dashboard get ingress

clipboard

提示：本步驟操作僅需要在master01節點操作，

五訪問Dashboard

5.1 匯入證書

將k8s.odocker.com匯入瀏覽器，并設定為信任，匯入操作略，

5.2 創建kubeconfig檔案

使用token相對復雜，可將token添加至kubeconfig檔案中，使用KubeConfig檔案訪問dashboard，

  1 [root@master01 dashboard]# ADMIN_SECRET=$(kubectl -n kubernetes-dashboard get secret | grep admin-user | awk '{print $1}')
  2 [root@master01 dashboard]# DASHBOARD_LOGIN_TOKEN=$(kubectl describe secret -n kubernetes-dashboard ${ADMIN_SECRET} | grep -E '^token' | awk '{print $2}')
  3
  4 [root@master01 dashboard]# kubectl config set-cluster kubernetes \
  5   --certificate-authority=/etc/kubernetes/cert/ca.pem \
  6   --embed-certs=true \
  7   --server=172.24.8.100:16443 \
  8   --kubeconfig=local-binkek8s-dashboard-admin.kubeconfig	# 設定集群引數
  9 [root@master01 dashboard]# kubectl config set-credentials dashboard_user \
 10   --token=${DASHBOARD_LOGIN_TOKEN} \
 11   --kubeconfig=local-binkek8s-dashboard-admin.kubeconfig	# 設定客戶端認證引數，使用上面創建的 Token
 12 [root@master01 dashboard]# kubectl config set-context default \
 13   --cluster=kubernetes \
 14   --user=dashboard_user \
 15   --kubeconfig=local-binkek8s-dashboard-admin.kubeconfig	# 設定背景關系引數
 16 [root@master01 dashboard]# kubectl config use-context default --kubeconfig=local-binkek8s-dashboard-admin.kubeconfig				# 設定默認背景關系

提示：本步驟操作僅需要在master01節點操作，

將local-binkek8s-dashboard-admin.kubeconfig檔案匯入，以便于瀏覽器使用該檔案登錄，

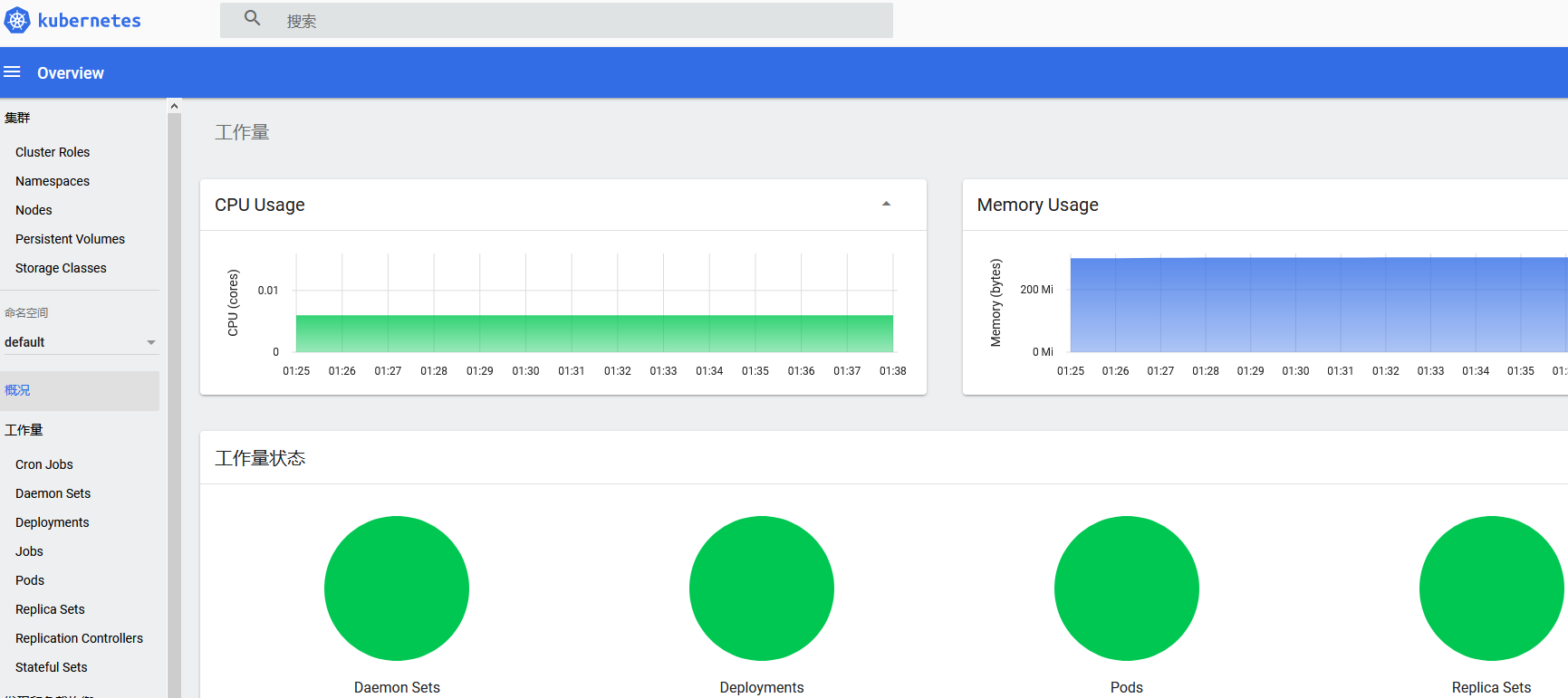

5.3 測驗訪問Dashboard

本實驗采用ingress所暴露的域名：https://k8s.odocker.com 方式訪問，

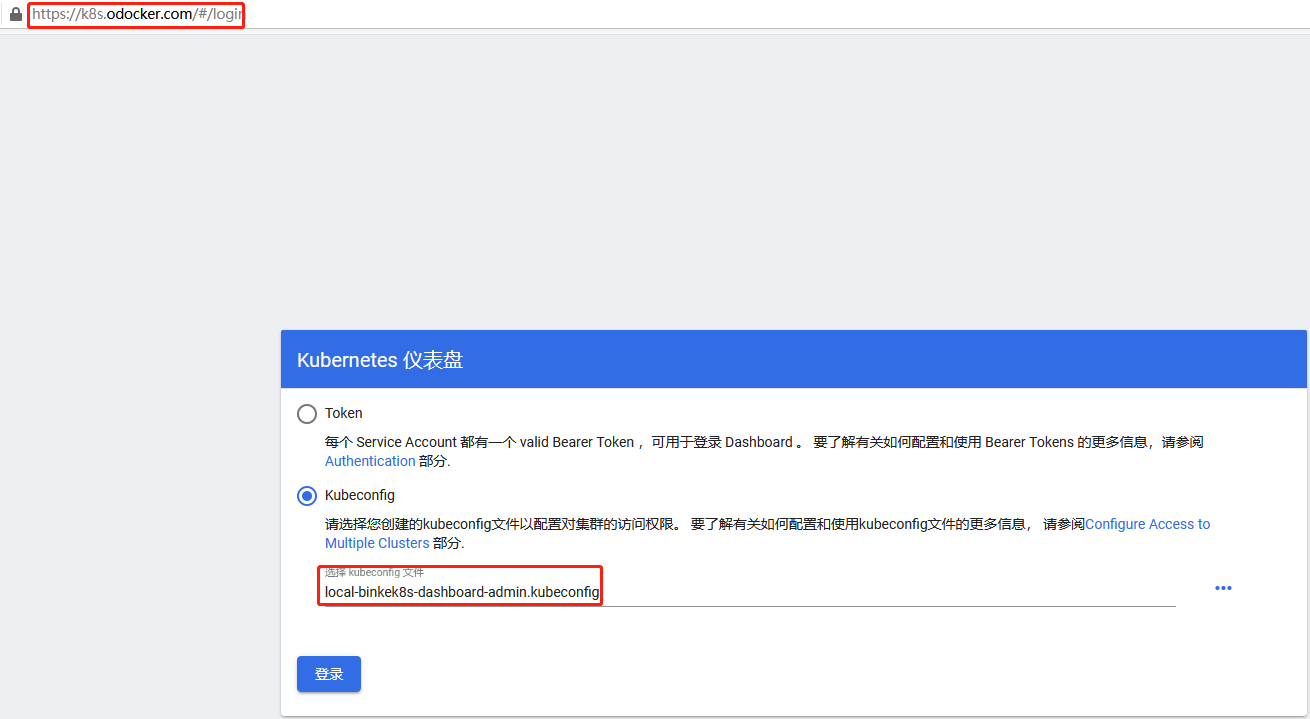

使用local-hakek8s-dashboard-admin.kubeconfig檔案訪問：

clipboard

提示：

更多dashboard訪問方式及認證可參考《附004.Kubernetes Dashboard簡介及使用》，

dashboard登錄整個流程可參考：https://www.cnadn.net/post/2613.html
