系統環境：Ubuntu16.04(Docker容器)

架構環境：

Keepalived/HAproxy MASTER: 172.17.0.4

Keepalived/HAproxy BACKUP: 172.17.0.6

MySQL MASTER: 172.17.0.2

MySQL SLAVE: 172.17.0.3

HAproxy版本：haproxy-2.0.8.tar.gz

Keepalived版本：keepalived-2.0.19.tar.gz

一、安裝HAproxy（MASTER/BACKUP兩臺都要裝）

1、前往官網https://www.haproxy.org/ 下載HAproxy

解壓，進入haproxy-2.0.8目錄

vim INSTALL；查看安裝說明

2、編譯安裝HAproxy

（1）編譯

報錯1：bash: make: command not found

我直接用docker容易，make命令沒安裝，安裝一下：

apt-get -y install make

然后執行：

make -j 2 TARGET=generic USE_GZIP=1

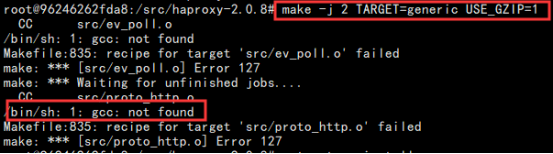

報錯2：/bin/sh: 1: gcc: not found

未安裝gcc，安裝gcc：

apt-get -y install gcc

然后再執行：

make -j 2 TARGET=generic USE_GZIP=1

暫時未報錯：

（2）安裝

直接執行：

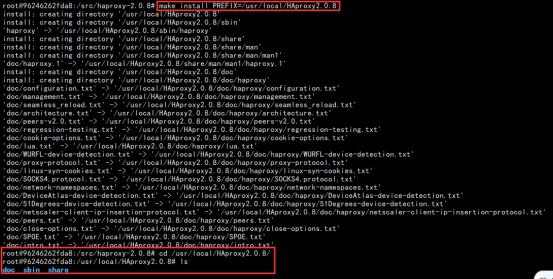

make install PREFIX=/usr/local/HAproxy2.0.8

（3）復制命令至/usr/local/sbin/下

3、添加服務啟動腳本檔案

vim /etc/init.d/haproxy

#!/bin/bash
#
# chkconfig: 2345 85 15
# descrition: haproxy loadbalancer

DAEMON=haproxy
PROG_DIR=/usr/local/HAproxy2.0.8
RETVAL=0

success() {                       #跟朋友的探討，使用shell本身來實作；當然也可以使用for的遍歷回圈，
                                    總之方法有很多種
for ((i=0;i<=5;i++))
do
sleep 0.2
echo -n "."
done
}

start ()
{
    PROG_STAT=$(netstat -tlnp | grep ${DAEMON})
    if [ -z "$PROG_STAT" ]; then
  $PROG_DIR/sbin/$DAEMON -f $PROG_DIR/conf/${DAEMON}.cfg
        echo -ne "Starting ${DAEMON}......\t\t\t"  && success
  echo -e "\e[32m[OK]\e[0m"
    else
        echo "$DAEMON is already running"
RETVAL=65
    fi
}

stop ()
{
    PROG_STAT=$(netstat -tlnp | grep ${DAEMON})
    if [ -n "$PROG_STAT" ]; then
        echo -ne "stopping ${DAEMON}......\t\t\t"  && success
        PROG_PID=$(cat $PROG_DIR/run/${DAEMON}.pid)
        kill $PROG_PID
        echo -e "\e[32m[OK]\e[0m"
    else
        echo "$DAEMON is already stopped"
RETVAL=66
    fi
}

restart()
{
    echo -ne "restarting ${DAEMON}......\t\t\t"   && success
    PROG_PID=$(cat $PROG_DIR/run/${DAEMON}.pid)
    $PROG_DIR/sbin/$DAEMON -f $PROG_DIR/conf/${DAEMON}.cfg -st $PROG_PID
    echo -e "\e[32m[OK]\e[0m"
}

status ()
{
    PROG_STAT=$(netstat -tlnp | grep ${DAEMON})
    if [ -z "$PROG_STAT" ]; then
        echo "${DAEMON} stopped"
    else
        echo "${DAEMON} running"
    fi
}

case "$1" in
    start)
        start
        ;;
    stop)
        stop
        ;;
    restart)
        restart
        ;;
    status)
        status
        ;;
    *)
        echo "Usage /etc/init.d/$DAEMON {start | stop | restart | status}"
RETVAL=67
esac
exit $RETVAL

賦予執行權限：

chmod +x /etc/init.d/haproxy

4、添加haproxy.conf組態檔

先創建haproxy用戶與組：

再創建組態檔：

mkdir -p /etc/haproxy

vim /etc/haproxy/haproxy.conf

global
    log 127.0.0.1 local2 info    # 設定日志檔案輸出定向，info為日志級別
    chroot /usr/local/HAproxy2.0.8    # 改變當前作業目錄
    pidfile /usr/local/HAproxy2.0.8/run/haproxy.pid    #PID檔案位置
    user haproxy    # 用戶與用戶組
    group haproxy
    daemon    # 守護行程啟動，運維方式為后臺作業
    maxconn 4000    # 最大連接數

# 作用于其后緊跟的listen塊，直至下一個defaults 塊，下一個default 將替換上一個塊作用于以后的listen
defaults
        log global      #啟動每個實體日志記錄事件和流量
        mode http       #默認的模式mode {tcp|http|health},tcp是四層,http是七層，health只會回傳ok
        retries 3       #對server的connection失敗后，重試的次數
        option redispatch       #啟用或禁止在連接故障情況下的會話重新分配
        maxconn 4096    #maxconn每個行程可用的最大連接數
        timeout http-request    10s
        timeout queue   1m
        timeout connect 10s
        timeout client 1m
        timeout server 1m
        timeout http-keep-alive 10s

frontend main
        bind 0.0.0.0:3307
        default_backend mysql

backend mysql
        balance leastconn    #演算法：最少連接數
        server mysql1 172.17.0.2:3306 check port 3306 maxconn 300
        server mysql2 172.17.0.3:3306 check port 3306 maxconn 300

復制一份組態檔到該目錄：

cp -a /etc/haproxy/haproxy.conf /usr/local/HAproxy2.0.8/conf/haproxy.cfg

來啟動haproxyd服務

/etc/init.d/haproxy start

顯示服務啟動成功，埠也在

二、安裝Keepalived

1、前往官網下載所需版本https://www.keepalived.org/

同樣解壓，進入目錄，查看安裝說明檔案（此處忽略）

2、編譯扮裝

（1）檢查環境

./configure --prefix=/usr/local/keepalived-2.0.19

報錯1：Can not include OpenSSL headers files

沒有openssl，執行：

apt-get -y install openssl libssl-dev

注意：redhat和centos中是需要安裝openssl和openssl-devel的，在ubuntu中，openssl-devel被libssl-dev所代替，安裝libssl-dev即可

再重新檢查環境~

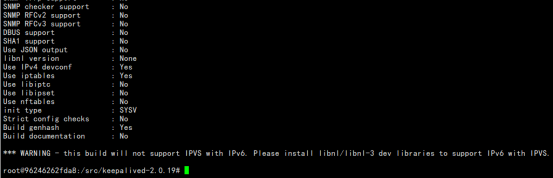

ok，每問題，警告忽視

（2）編譯、編譯安裝

make && make install

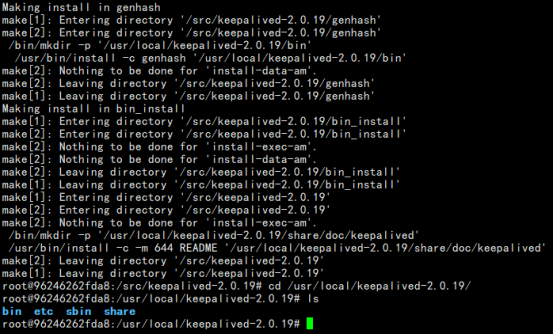

ok，編譯安裝完成

3、編輯組態檔

cp /usr/local/keepalived-2.0.19/etc/keepalived/keepalived.conf /etc/keepalived/ #復制組態檔

cp /usr/local/keepalived-2.0.19/sbin/keepalived /usr/local/sbin/

cp /usr/local/keepalived-2.0.19/etc/rc.d/init.d/keepalived /etc/init.d/ #復制服務啟動檔案

chmod +x /etc/init.d/keepalived

vim /etc/keepalived/keepalived.conf（MASTER機）

! Configuration File for keepalived

global_defs {
   router_id r1         #虛擬路由名稱，master和backup不能一致
}

vrrp_script chk_haproxy {       #定義檢查腳本
        script "/etc/keepalived/chk_haproxy.sh"         #腳本位置
        interval 3      #每3秒檢測一次
        fall 3          #失敗判斷3次
#       weight  -2      #失敗后權重-2
}

vrrp_instance VI_1 {
    state MASTER        #狀態，只有MASTER或BACKUP
    interface eth0      #網卡名稱，注意一定要是自己正在使用的網卡名稱
    virtual_router_id 53        #虛擬路由id，是虛擬路由的mac最后兩位
    priority 100                #優先級
    advert_int 1                #通告間隔時間
    authentication {            #認證
        auth_type PASS
        auth_pass 1111
    }

    track_script {     #執行以上腳本
        chk_haproxy
    }

    virtual_ipaddress {         #VIP地址，同網段
        172.17.0.253
    }
#   notify_master "/etc/init.d/haproxy start"   #當 當前節點成為master時，執行的任務
#   notify_backup "/etc/init.d/haproxy restart" #當 當前節點成為backup時，執行的任務
#   notify_fault  "/etc/init.d/haproxy stop"    #當 當前節點出現故障時，執行的任務
}

ok，創建健康檢查腳本檔案

vim /etc/keepalived/chk_haproxy.sh

#/bin/bash

STAT=`ps -C haproxy --no-header | wc -l`

if [[ ! "$STAT" -eq 1  ]];then
        /etc/init.d/keepalived stop
fi

如果行程未在，直接關閉keepalived

chmod +x chk_haproxy.sh #給個執行權限

4、啟動keepalived服務

啟動檔案中某些檔案不存在，需要手動鏈接一下（ubuntu就是麻煩）：

ln -s /lib/lsb/init-functions /etc/init.d/functions

mkdir /etc/rc.d

ln -s /etc/init.d /etc/rc.d/

cp /src/keepalived-2.0.19/keepalived/etc/sysconfig/keepalived /etc/sysconfig/

然后安裝daemon命令：

apt-get -y install daemon

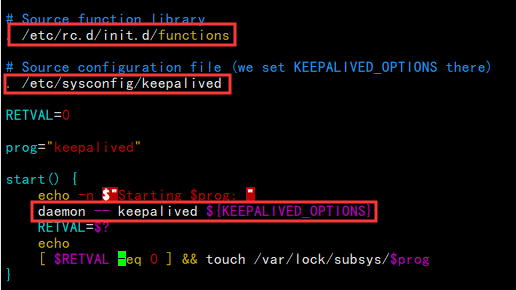

注意圖中，daemon -- keepalived 之前是 daemon keepalived，加了兩條橫杠

這個命令是有問題的，其中的-D本來是給keepalived用的，但這樣組合后被認為是daemon命令的引數，這會導致服務不能啟動，如果不修改，會提示啟動失敗，但卻不輸出具體資訊，

注意，由于我是使用docker容器安裝的keepalived,所以我需要將此容器保存成鏡像，然后再重新docker run，要加上--privileged這個引數，才能顯示keepalived的VIP（不是用容器安裝的可以忽略）

docker run -dit --privileged --name ha_keep -p 3308:3307 ha_keep

下邊啟動服務：

/etc/init.d/keepalived start

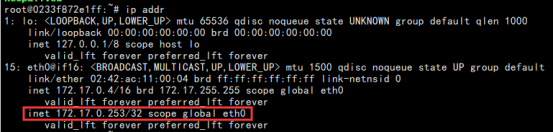

執行：ip addr

5、配置BACKUP機

haproxy服務于MASTER機一致，keepalived服務主要修改主組態檔

Keepalived/BACKUP機組態檔：

! Configuration File for keepalived

global_defs {
   router_id r2         #虛擬路由名稱，master和backup不能一致
}

vrrp_script chk_haproxy {       #定義檢查腳本
        script "/etc/keepalived.chk_haproxy.sh"         #腳本位置
        interval 3      #每3秒檢測一次
        fall 3          #失敗判斷3次
#       weight  -2      #失敗后權重-2
}

vrrp_instance VI_1 {
    state BACKUP        #狀態，只有MASTER或BACKUP
    interface eth0      #網卡名稱，注意一定要是自己正在使用的網卡名稱
    virtual_router_id 53        #虛擬路由id，是虛擬路由的mac最后兩位
    priority 99                 #優先級
    advert_int 1                #通告間隔時間
    authentication {            #認證
        auth_type PASS
        auth_pass 1111
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {         #VIP地址，同網段
        172.17.0.253
    }
#   notify_master "/etc/init.d/haproxy start"   #當 當前節點成為master時，執行的任務
#   notify_backup "/etc/init.d/haproxy restart" #當 當前節點成為backup時，執行的任務
#   notify_fault  "/etc/init.d/haproxy stop"    #當 當前節點出現故障時，執行的任務
}

其他配置相同，然后啟動keepalived

6、測驗將MASTER機的haproxy服務stop，會不會自動將keepalived服務關掉，將VIP轉移到BAKUP機

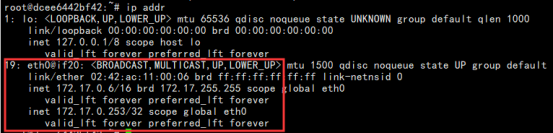

下圖所示VIP到BACKUP機就說明配置ok

7、負載均衡高可用配置完畢，不過此架構適用于mysql主主復制或有共享存盤服務器，
