背景

Read the fucking source code! --By 魯迅
A picture is worth a thousand words. --By 高爾基

說明：

KVM版本：5.9.1
QEMU版本：5.0.0
工具：Source Insight 3.5， Visio
文章同步在博客園：https://www.cnblogs.com/LoyenWang/

1. 概述

本文圍繞ARMv8 CPU的虛擬化展開；
本文會結合Qemu + KVM的代碼分析，捋清楚上層到底層的脈絡；
本文會提供一個Sample Code，用于類比Qemu和KVM的關系，總而言之，大同小異，大題小做，大道至簡，大功告成，大恩不言謝；

先來兩段前戲，

1.1 CPU作業原理

AI的世界，程式的執行不再冰冷，CPU對a.out說，hello啊，world已經ok啦，下來return吧!

既然要說CPU的虛擬化，那就先簡要介紹一下CPU的作業原理：

CPU的根本任務是執行指令，我們常說的取指-譯碼-執行-訪存-寫回，就是典型的指令Pipeline操作；

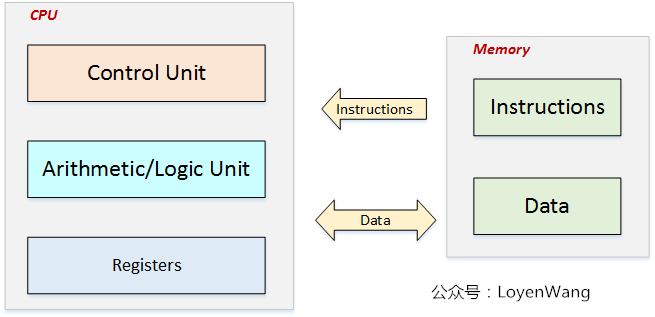

從CPU的功能出發，可以簡要分成三個邏輯模塊：
1. Control Unit：CPU的指揮中心，協調資料的移動；
2. ALU：運算單元，執行CPU內部所有的計算；
3. Register：暫存器和Cache，都算是CPU內部的存盤單元，其中暫存器可用于存盤需要被譯碼和執行的指令、資料、地址等；
CPU從記憶體中讀取指令進行譯碼并執行，執行的程序中需要去訪問記憶體中的資料，CPU內部的暫存器可以暫存中間的指令和資料等資訊，通常說的CPU的context指的就是CPU暫存器值；

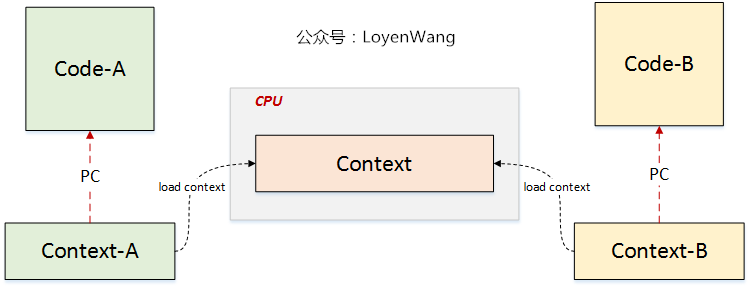

在硬體支持虛擬化之前，Qemu純軟體虛擬化方案，是通過tcg（tiny code generator）的方式來進行指令翻譯，翻譯成Host處理器架構的指令來執行，硬體虛擬化技術，是讓虛擬機能直接執行在Host CPU上，讓Host CPU直接來執行虛擬機，結合CPU的實際作業原理，應該怎么來理解呢？來張圖：

CPU通過pc暫存器獲取下一條執行指令，進行取指譯碼執行等操作，因此給定CPU一個Context，自然就能控制其執行某些代碼；
CPU的虛擬化，最終目標讓虛擬機執行在CPU上，無非也是要進行CPU的Context切換，控制CPU去執行對應的代碼，下文會進一步闡述；

既然都講CPU了，那就捎帶介紹下ARMv8的暫存器吧：

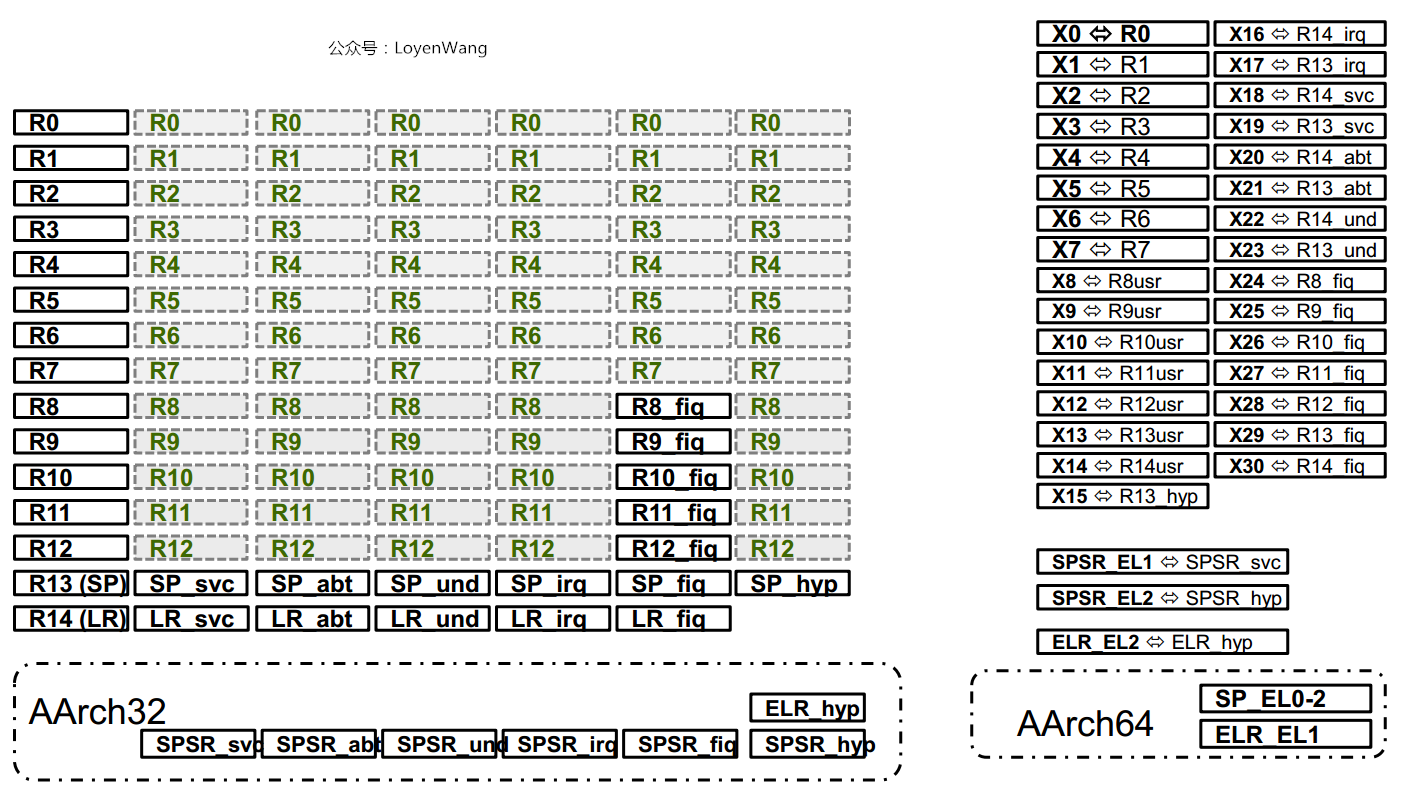

通用暫存器：

圖中描述的是EL3以下，AArch32與AArch64暫存器對應關系；
AArch64中，總共31個通用暫存器，64bit的為X0-X30，32bit的為W0-W30；

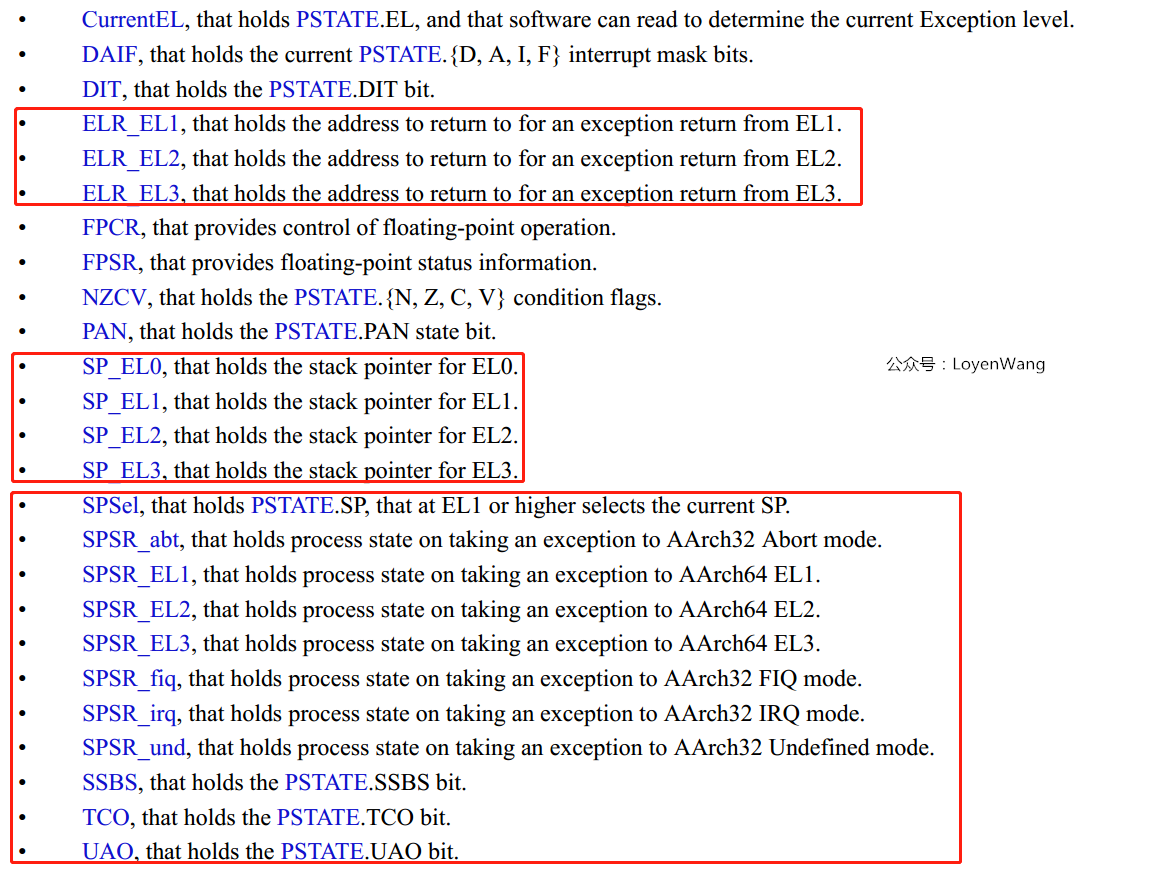

特殊用途暫存器：

這些特殊用途的暫存器，主要分為三種：1）存放例外回傳地址的ELR_ELx；2）各個EL的堆疊指標SP_ELx；3）CPU的狀態相關暫存器；

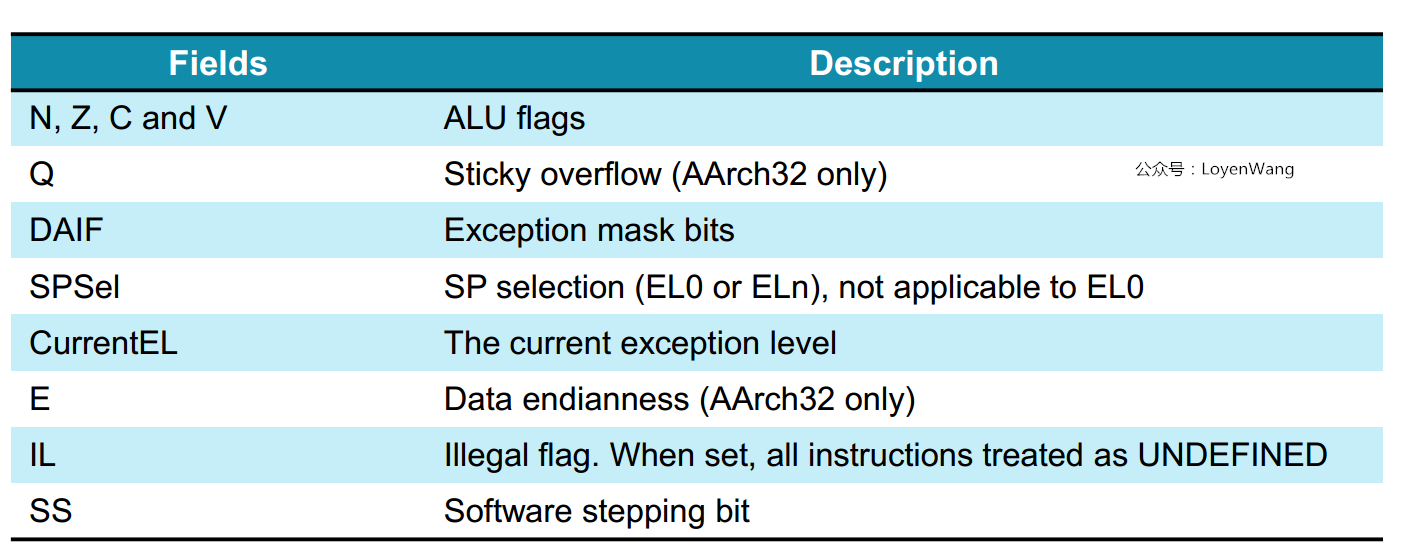

CPU的狀態PSTATE：

CPU的狀態在AArch32時是通過CPSR來獲取，在AArch64中，使用PSTATE，PSTATE不是一個暫存器，它表示的是保存當前CPU狀態資訊的一組暫存器或一些標志資訊的統稱；

好了，ARMv8的介紹該打住了，否則要跑偏了，，，

1.2 guest模式

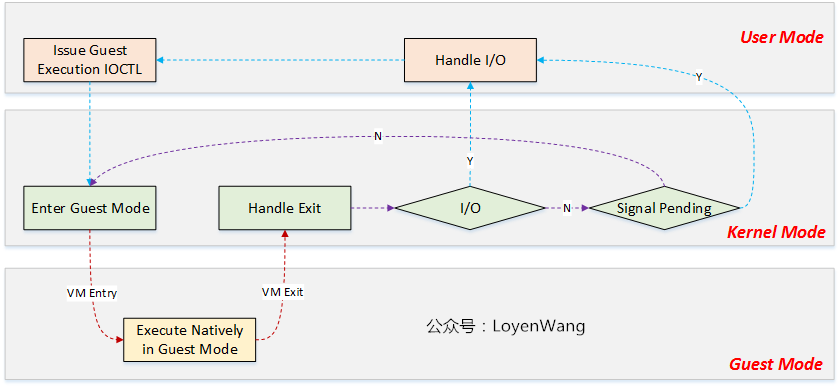

Linux系統有兩種執行模式：kernel模式與user模式，為了支持虛擬化功能的CPU，KVM向Linux內核提供了guest模式，用于執行虛擬機系統非I/O的代碼；
user模式，對應的是用戶態執行，Qemu程式就執行在user模式下，并回圈監聽是否有I/O需要模擬處理；
kernel模式，運行kvm模塊代碼，負責將CPU切換到VM的執行，其中包含了背景關系的load/restore；
guest模式，本地運行VM的非I/O代碼，在某些例外情況下會退出該模式，Host OS開始接管；

好了啦，前戲結束，開始直奔主題吧，

2. 流程分析

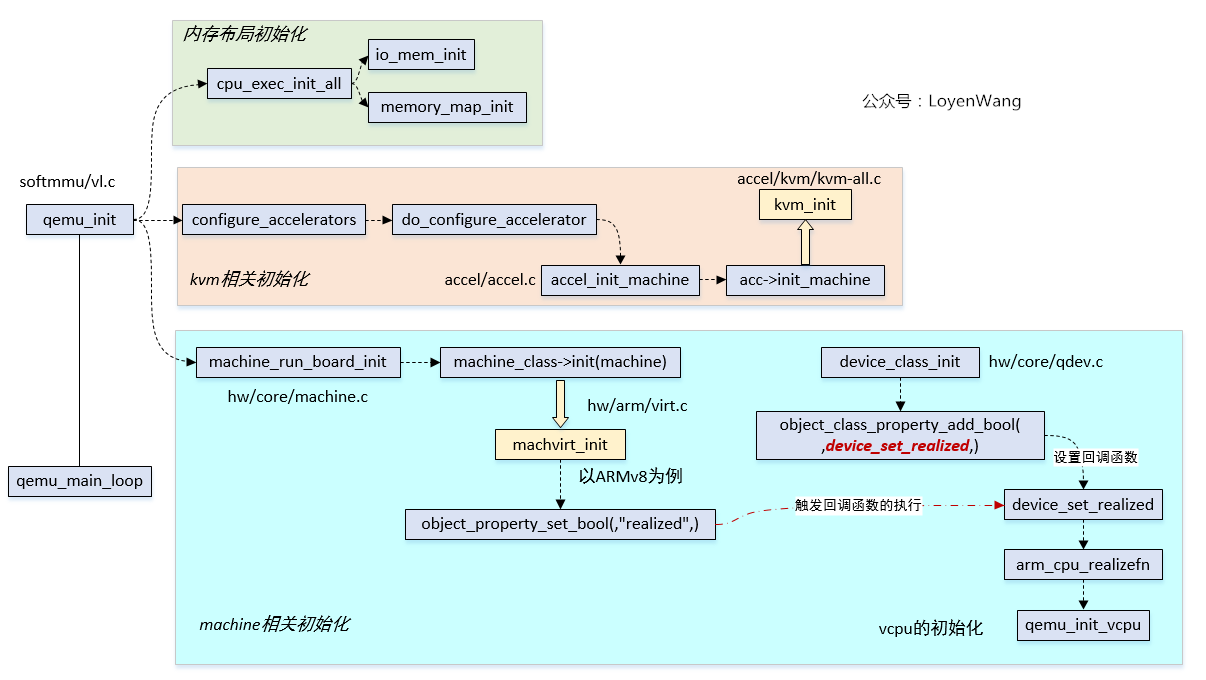

不管你說啥，我上來就是一句中國萬歲，對不起，跑題了，我上來就是一張Qemu初始化流程圖：

看過Qemu源代碼的人可能都有種感覺，一開始看好像摸不到門框，這圖簡要畫了下關鍵模塊的流程；
Qemu的源代碼，后續的文章會詳細介紹，本文只focus在vcpu相關部分；

除了找到了qemu_init_vcpu的入口，這張圖好像跟本文的vcpu的虛擬化關系不是很大，不管了，就算是給后續的Qemu分析打個廣告吧，

2.1 vcpu的創建

2.1.1 qemu中vcpu創建

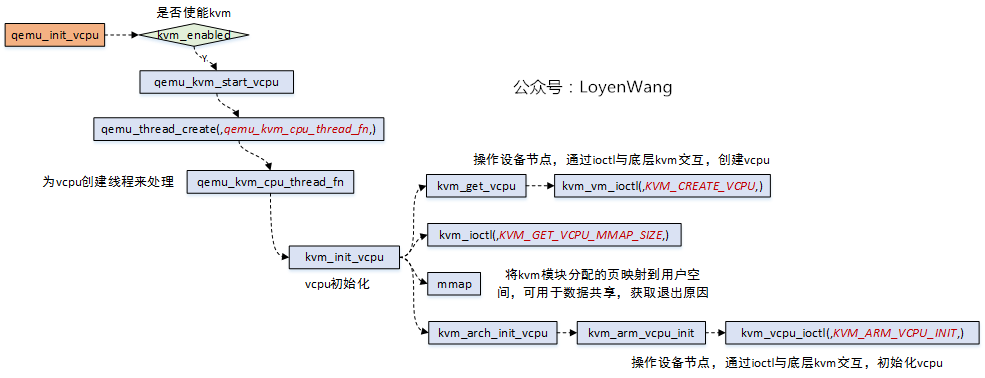

Qemu初始化流程圖中，找到了qemu_init_vcpu的入口，順著這個qemu_init_vcpu就能找到與底層KVM模塊互動的程序；
Qemu中為每個vcpu創建了一個執行緒，操作設備節點來創建和初始化vcpu；

所以，接力棒甩到了KVM內核模塊，

2.1.2 kvm中vcpu創建

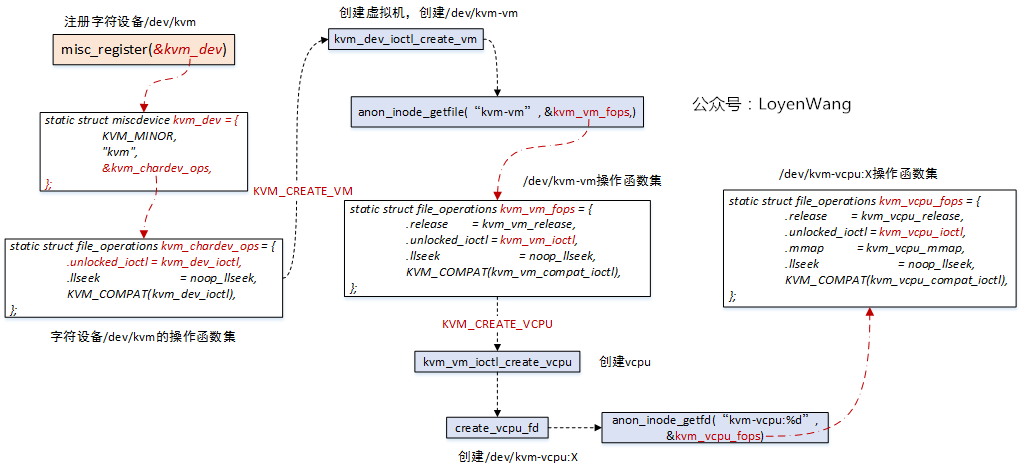

來一張前文的圖：

前文中分析過，系統在初始化的時候會注冊字符設備驅動，設定好了各類操作函式集，等待用戶層的ioctl來進行控制；

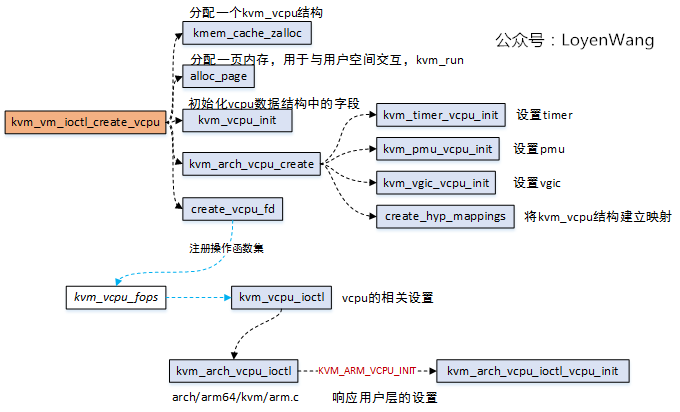

Qemu中設定KVM_CREATE_VCPU，將觸發kvm_vm_ioctl_create_vcpu的執行，完成vcpu的創建作業；

在底層中進行vcpu的創建作業，主要是分配一個kvm_vcpu結構，并且對該結構中的欄位進行初始化；
其中有一個用于與應用層進行通信的資料結構struct kvm_run，分配一頁記憶體，應用層會呼叫mmap來進行映射，并且會從該結構中獲取到虛擬機的退出原因；
kvm_arch_vcpu_create主要完成體系架構相關的初始化，包括timer，pmu，vgic等；
create_hyp_mappings將kvm_vcpu結構體建立映射，以便在Hypervisor模式下能訪問該結構；
create_vcpu_fd注冊了kvm_vcpu_fops操作函式集，針對vcpu進行操作，Qemu中設定KVM_ARM_VCPU_INIT，將觸發kvm_arch_vcpu_ioctl_vcpu_init的執行，完成的作業主要是vcpu的核心暫存器，系統暫存器等的reset操作，此外還包含了上層設定下來的值，放置在struct kvm_vcpu_init中；

2.2 vcpu的執行

2.2.1 qemu中vcpu的執行

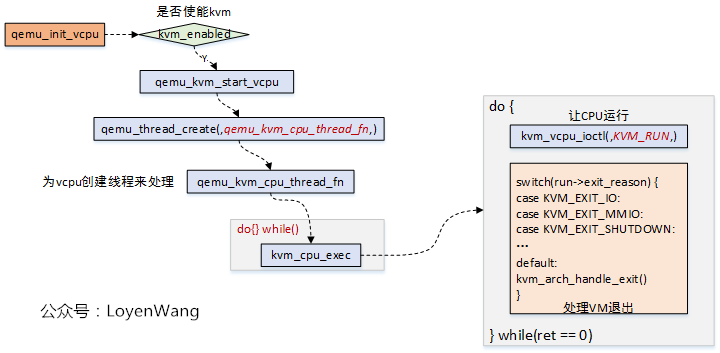

Qemu中為每一個vcpu創建一個用戶執行緒，完成了vcpu的初始化后，便進入了vcpu的運行，而這是通過kvm_cpu_exec函式來完成的；
kvm_cpu_exec函式中，呼叫kvm_vcpu_ioctl(,KVM_RUN,)來讓底層的物理CPU進行運行，并且監測VM的退出，而這個退出原因就是存在放在kvm_run->exit_reason中，也就是上文中提到過的應用層與底層互動的機制；

2.2.2 kvm中vcpu的執行

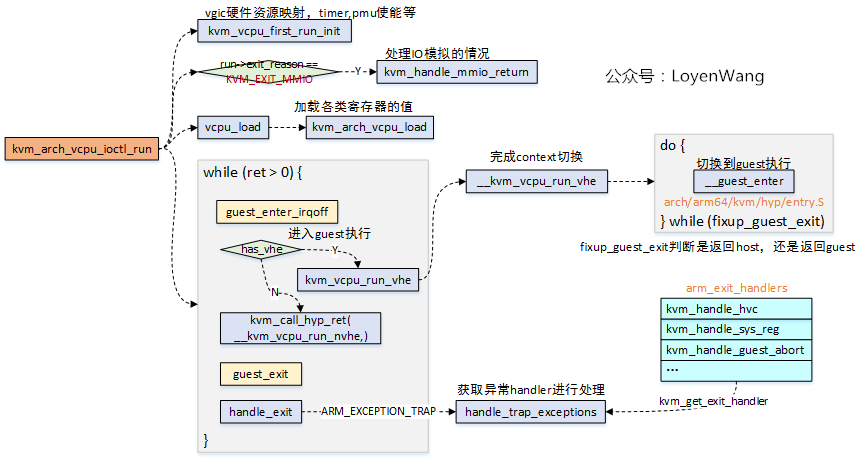

用戶層通過KVM_RUN命令，將觸發KVM模塊中kvm_arch_vcpu_ioctl_run函式的執行：

vcpu最終是要放置在物理CPU上執行的，很顯然，我們需要進行context的切換：保存好Host的Context，并切換到Guest的Context去執行，最終在退出時再恢復回Host的Context；
__guest_enter函式完成最終的context切換，進入Guest的執行，當Guest退出時，fixup_guest_exit將會處理exit_code，判斷是否繼續回傳Guest執行；
當最終Guest退出到Host時，Host呼叫handle_exit來處理例外退出，根據kvm_get_exit_handler去查詢例外處理函式表對應的處理函式，最終進行執行處理；

3. Sample Code

上文已經將Qemu+KVM的CPU的虛擬化大概的輪廓已經介紹了，方方面面，問題不大；
來一段Sample Code類比Qemu和KVM的關系，在Ubuntu16.04系統上進行測驗；

簡要介紹一下：

tiny_kernel.S，相當于Qemu中運行的Guest OS，完成的功能很簡單，沒錯，就是Hello, world列印；
tiny_qemu.c，相當于Qemu，用于加載Guest到vCPU上運行，最終通過kvm放到物理CPU上運行；

魯迅在1921年的時候，說過這么一句話：Talk is cheap, show me the code，

tiny_kernel.S：

start:
/* Hello */
mov     $0x48, %al
outb    %al, $0xf1
mov     $0x65, %al
outb    %al, $0xf1
mov     $0x6c, %al
outb    %al, $0xf1
mov     $0x6c, %al
outb    %al, $0xf1
mov     $0x6f, %al
outb    %al, $0xf1
mov     $0x2c, %al
outb    %al, $0xf1

/* world */
mov     $0x77, %al
outb    %al, $0xf1
mov     $0x6f, %al
outb    %al, $0xf1
mov     $0x72, %al
outb    %al, $0xf1
mov     $0x6c, %al
outb    %al, $0xf1
mov     $0x64, %al
outb    %al, $0xf1

mov     $0x0a, %al
outb    %al, $0xf1

hlt

tiny_qemu.c：

#include <stdio.h>
#include <string.h>
#include <unistd.h>
#include <assert.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/kvm.h>
#include <sys/mman.h>

#define KVM_DEV     "/dev/kvm"
#define TINY_KERNEL_FILE    "./tiny_kernel.bin"
#define PAGE_SIZE  0x1000

int main(void)
{
    int kvm_fd;
    int vm_fd;
    int vcpu_fd;
    int tiny_kernel_fd;
    int ret;
    int mmap_size;

    struct kvm_sregs sregs;
    struct kvm_regs regs;
    struct kvm_userspace_memory_region mem;
    struct kvm_run *kvm_run;
    void *userspace_addr;

    /* open kvm device */
    kvm_fd = open(KVM_DEV, O_RDWR);
    assert(kvm_fd > 0);

    /* create VM */
    vm_fd = ioctl(kvm_fd, KVM_CREATE_VM, 0);
    assert(vm_fd >= 0);

    /* create VCPU */
    vcpu_fd = ioctl(vm_fd, KVM_CREATE_VCPU, 0);
    assert(vcpu_fd >= 0);

    /* open tiny_kernel binary file */
    tiny_kernel_fd = open(TINY_KERNEL_FILE, O_RDONLY);
    assert(tiny_kernel_fd > 0);
    /* map 4K into memory */
    userspace_addr = mmap(NULL, PAGE_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_ANONYMOUS, -1, 0);
    assert(userspace_addr > 0);
    /* read tiny_kernel binary into the memory */
    ret = read(tiny_kernel_fd, userspace_addr, PAGE_SIZE);
    assert(ret >= 0);

    /* set user memory region */
    mem.slot = 0;
    mem.flags = 0;
    mem.guest_phys_addr = 0;
    mem.memory_size = PAGE_SIZE;
    mem.userspace_addr = (unsigned long)userspace_addr;
    ret = ioctl(vm_fd, KVM_SET_USER_MEMORY_REGION, &mem);
    assert(ret >= 0);

    /* get kvm_run */
    mmap_size = ioctl(kvm_fd, KVM_GET_VCPU_MMAP_SIZE, NULL);
    assert(mmap_size >= 0);
    kvm_run = (struct kvm_run *)mmap(NULL, mmap_size, PROT_READ | PROT_WRITE, MAP_SHARED, vcpu_fd, 0);
    assert(kvm_run >= 0);

    /* set cpu registers */
    ret = ioctl(vcpu_fd, KVM_GET_SREGS, &sregs);
    assert(ret >= 0);
    sregs.cs.base = 0;
    sregs.cs.selector = 0;
    ret = ioctl(vcpu_fd, KVM_SET_SREGS, &sregs);
    memset(&regs, 0, sizeof(struct kvm_regs));
    regs.rip = 0;
    ret = ioctl(vcpu_fd, KVM_SET_REGS, &regs);
    assert(ret >= 0);

    /* vcpu run */
    while (1) {
        ret = ioctl(vcpu_fd, KVM_RUN, NULL);
        assert(ret >= 0);

        switch(kvm_run->exit_reason) {
            case KVM_EXIT_HLT:
                printf("----KVM EXIT HLT----\n");
                close(kvm_fd);
                close(tiny_kernel_fd);
                return 0;
            case KVM_EXIT_IO:
                putchar(*(((char *)kvm_run) + kvm_run->io.data_offset));
                break;
            default:
                printf("Unknow exit reason: %d\n", kvm_run->exit_reason);
                break;
        }
    }

    return 0;
}

為了表明我沒有騙人，上一張在Ubuntu16.04的虛擬機上運行的結果圖吧：

草草收工吧，
