基于kubeadm快速部署kubernetes K8S V1.17.4集群，并部署Dashboard Web頁面，實作可視化查看Kubernetes資源

主機配置規劃

服務器名稱(hostname)	系統版本	配置	內網IP	外網IP(模擬)
k8s-master	CentOS7.7	2C/4G/20G	172.16.1.110	10.0.0.110
k8s-node01	CentOS7.7	2C/4G/20G	172.16.1.111	10.0.0.111
k8s-node02	CentOS7.7	2C/4G/20G	172.16.1.112	10.0.0.112

注意：沒有swap磁區

預定完成目標項

1、在所有節點上安裝Docker和kubeadm

2、部署Kubernetes Master

3、部署容器網路插件

4、部署 Kubernetes Worker，并將節點加入Kubernetes集群中

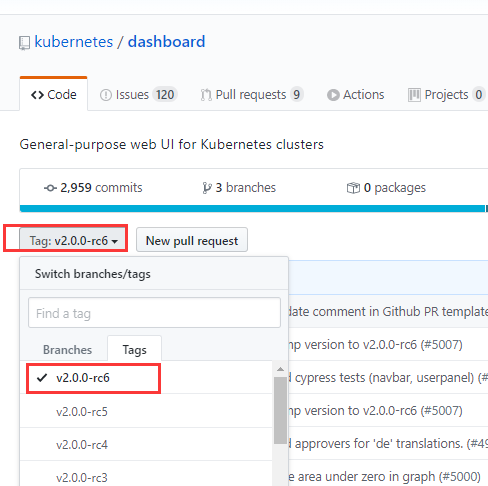

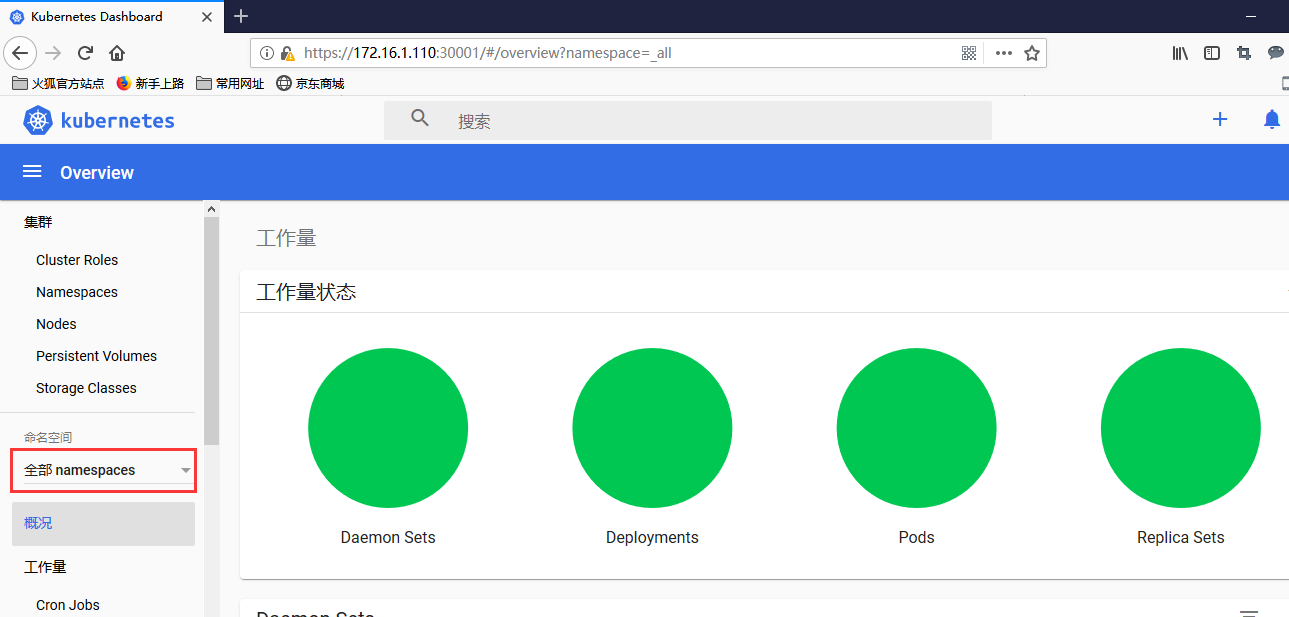

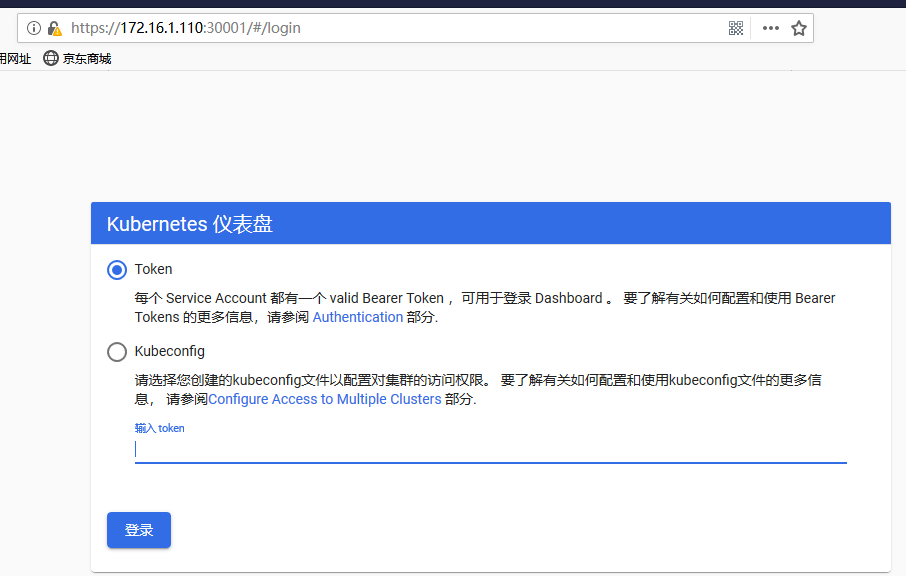

5、部署Dashboard Web頁面，可視化查看Kubernetes資源

關于二進制安裝

kubeadm 是 Kubernetes 官方支持的安裝方式，“二進制” 不是，本檔案采用 kubernetes.io 官方推薦的 kubeadm 工具安裝 kubernetes 集群，

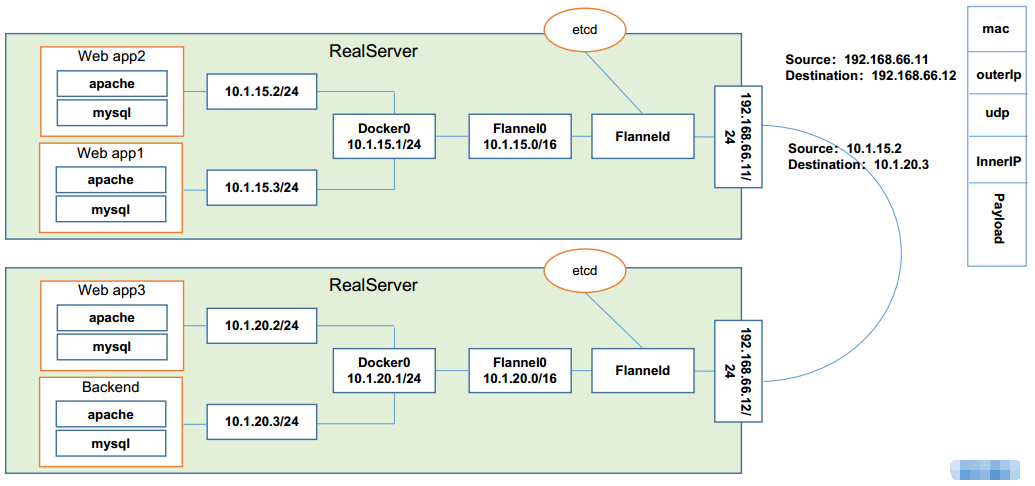

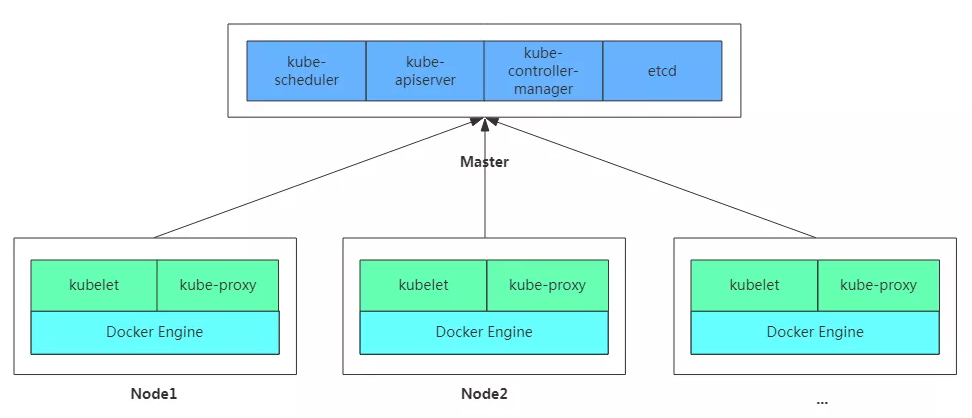

架構圖

安裝docker、安裝kubeadm，kubelet和kubectl

注意：所有機器都要安裝

腳本如下：

  1 [root@k8s-master k8s_install]# pwd
  2 /root/k8s_install
  3 # 腳本資訊如下【支持多次執行】
  4 [root@k8s-master k8s_install]# cat install_kubelet.sh
  5 #!/bin/sh
  6
  7 ##### 在 master 節點和 worker 節點都要執行 【所有機器執行】
  8
  9 # 加載環境變數
 10 . /etc/profile
 11 . /etc/bashrc
 12
 13 ###############################################
 14 # 添加主機名與IP對應關系（每臺主機必須設定主機名）
 15 # 如下命令：沒有則添加資訊  若使用請根據自身主機情況修改 ★★★★★ 「你需要修改處」
 16 grep '172.16.1.110.*k8s-master' /etc/hosts || echo "172.16.1.110  k8s-master" >> /etc/hosts
 17 grep '172.16.1.111.*k8s-node01' /etc/hosts || echo "172.16.1.111  k8s-node01" >> /etc/hosts
 18 grep '172.16.1.112.*k8s-node02' /etc/hosts || echo "172.16.1.112  k8s-node02" >> /etc/hosts
 19
 20
 21 ###############################################
 22 # 必要的基礎配置或包安裝
 23 ## 必須安裝 nfs-utils 才能掛載 nfs 網路存盤
 24 yum install -y nfs-utils
 25 ## wget 用于下載檔案
 26 yum install -y wget
 27 ## 其他必要包
 28 yum install -y conntrack ipvsadm ipset
 29
 30
 31 # 關閉 防火墻
 32 systemctl stop firewalld
 33 systemctl disable firewalld
 34 systemctl stop iptables
 35 systemctl disable iptables
 36
 37 # 關閉 SeLinux
 38 setenforce 0
 39 sed -i "s/SELINUX=enforcing/SELINUX=disabled/g" /etc/selinux/config
 40
 41 # 關閉 swap ，  本次涉及的機器沒有swap，因此注釋了
 42 ## 如果有swap磁區則放開注釋
 43 #swapoff -a
 44 #yes | cp /etc/fstab /etc/fstab_bak
 45 #cat /etc/fstab_bak | grep -v swap > /etc/fstab
 46
 47 # 時間設定
 48 ## 時區設定：東八區，上海
 49 ls -l /etc/localtime | grep 'Asia/Shanghai' || (rm -f /etc/localtime && ln -s /usr/share/zoneinfo/Asia/Shanghai /etc/localtime)
 50 ## 時間同步定時任務：沒有則添加定，進行時間同步
 51 crontab -l | grep 'ntpdate' || echo -e "# time sync\n*/10 * * * * /usr/sbin/ntpdate ntp1.aliyun.com >/dev/null 2>&1" >> /var/spool/cron/root
 52 ## 查看硬體時間 hwclock --show
 53 ## 系統時間同步到硬體時間
 54 hwclock --systohc
 55
 56 # 關閉郵件服務
 57 systemctl stop postfix.service && systemctl disable postfix.service
 58
 59
 60
 61 ###############################################
 62 # 修改 /etc/sysctl.conf
 63 # 開啟 ip_forward 轉發并解決流量路由不正確問題
 64 # 如果有配置，則修改
 65 sed -i "s#^net.ipv4.ip_forward.*#net.ipv4.ip_forward = 1#g"  /etc/sysctl.conf
 66 sed -i "s#^net.ipv4.tcp_tw_recycle.*#net.ipv4.tcp_tw_recycle = 0#g"  /etc/sysctl.conf
 67 sed -i "s#^net.bridge.bridge-nf-call-ip6tables.*#net.bridge.bridge-nf-call-ip6tables = 1#g"  /etc/sysctl.conf
 68 sed -i "s#^net.bridge.bridge-nf-call-iptables.*#net.bridge.bridge-nf-call-iptables = 1#g"  /etc/sysctl.conf
 69 # IPv6 轉發
 70 sed -i "s#^net.ipv6.conf.all.forwarding.*#net.ipv6.conf.all.forwarding = 1#g"  /etc/sysctl.conf
 71 sed -i "s#^net.netfilter.nf_conntrack_max.*#net.netfilter.nf_conntrack_max = 2310720#g"  /etc/sysctl.conf
 72 ## 如下兩條非必要
 73 sed -i "s#^fs.file-max.*#fs.file-max = 52706963#g"  /etc/sysctl.conf
 74 sed -i "s#^fs.nr_open.*#fs.nr_open = 52706963#g"    /etc/sysctl.conf
 75
 76 # 如果沒有，追加
 77 grep 'net.ipv4.ip_forward = 1' /etc/sysctl.conf                   || echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
 78 grep 'net.ipv4.tcp_tw_recycle = 0' /etc/sysctl.conf               || echo "net.ipv4.tcp_tw_recycle = 0" >> /etc/sysctl.conf
 79 grep 'net.bridge.bridge-nf-call-ip6tables = 1' /etc/sysctl.conf   || echo "net.bridge.bridge-nf-call-ip6tables = 1" >> /etc/sysctl.conf
 80 grep 'net.bridge.bridge-nf-call-iptables = 1' /etc/sysctl.conf    || echo "net.bridge.bridge-nf-call-iptables = 1" >> /etc/sysctl.conf
 81 grep 'net.ipv6.conf.all.forwarding = 1' /etc/sysctl.conf          || echo "net.ipv6.conf.all.forwarding = 1"  >> /etc/sysctl.conf
 82 grep 'net.netfilter.nf_conntrack_max = 2310720' /etc/sysctl.conf  || echo "net.netfilter.nf_conntrack_max = 2310720"  >> /etc/sysctl.conf
 83 grep 'fs.file-max = 52706963' /etc/sysctl.conf        || echo "fs.file-max = 52706963"  >> /etc/sysctl.conf
 84 grep 'fs.nr_open = 52706963'  /etc/sysctl.conf        || echo "fs.nr_open = 52706963"   >> /etc/sysctl.conf
 85
 86 # 執行命令以生效
 87 sysctl -p
 88 #### 說明：上面的命令中/etc/sysctl.conf可以用/etc/sysctl.d/k8s.conf替換；生效使用sysctl -p /etc/sysctl.d/k8s.conf 命令
 89
 90
 91 ###############################################
 92 # kube-proxy 開啟ipvs的前置條件【本步驟可忽略，但推薦使用IPVS】
 93 modprobe br_netfilter
 94
 95 cat > /etc/sysconfig/modules/ipvs.modules << EOF
 96 #!/bin/bash
 97 modprobe -- ip_vs
 98 modprobe -- ip_vs_rr
 99 modprobe -- ip_vs_wrr
100 modprobe -- ip_vs_sh
101 modprobe -- nf_conntrack_ipv4
102 EOF
103
104 chmod 755 /etc/sysconfig/modules/ipvs.modules && bash /etc/sysconfig/modules/ipvs.modules && lsmod | grep -e ip_vs -e nf_conntrack_ipv4
105
106
107
108 ###############################################
109 # 安裝 docker
110 ## 參考檔案如下
111 # https://www.cnblogs.com/zhanglianghhh/p/9891293.html
112 # https://docs.docker.com/install/linux/docker-ce/centos/
113 # https://docs.docker.com/install/linux/linux-postinstall/
114
115 ## 卸載舊版本  根據需要放開注釋
116 #yum remove -y docker \
117 #docker-client \
118 #docker-client-latest \
119 #docker-common \
120 #docker-latest \
121 #docker-latest-logrotate \
122 #docker-logrotate \
123 #docker-selinux \
124 #docker-engine-selinux \
125 #docker-engine
126
127 ## 設定 docker yum repository
128 yum install -y yum-utils device-mapper-persistent-data lvm2
129 yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
130
131 ## 安裝docker
132 # yum install -y docker-ce
133 yum install -y docker-ce-19.03.8
134
135 ## 啟動docker服務，這樣可以創建/etc/docker目錄
136 systemctl start docker
137
138 ## 配置daemon
139 ## 1、修改docker Cgroup Driver為systemd；2、日志格式設定
140 ## 如果不修改，在添加 worker 節點時可能會碰到如下錯誤
141 ## [WARNING IsDockerSystemdCheck]: detected "cgroupfs" as the Docker cgroup driver. The recommended driver is "systemd".
142 ## Please follow the guide at https://kubernetes.io/docs/setup/cri/
143 cat > /etc/docker/daemon.json << EOF
144 {
145   "exec-opts": ["native.cgroupdriver=systemd"],
146   "log-driver": "json-file",
147   "log-opts": {
148     "max-size": "100m"
149   }
150 }
151 EOF
152
153 ## 開機自啟動
154 systemctl stop docker && systemctl daemon-reload && systemctl enable docker && systemctl start docker
155
156
157
158 ###############################################
159 # 配置K8S的yum源
160 cat > /etc/yum.repos.d/kubernetes.repo <<EOF
161 [kubernetes]
162 name=Kubernetes
163 baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
164 enabled=1
165 gpgcheck=0
166 repo_gpgcheck=1
167 gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg
168        https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
169 EOF
170
171
172 # 卸載舊版本  根據需要放開注釋
173 #yum remove -y kubelet kubeadm kubectl
174
175 # 由于版本更新頻繁，這里指定版本號部署
176 ## 安裝kubelet、kubeadm、kubectl
177 ## 將 ${1} 替換為 kubernetes 版本號，例如 1.17.4
178 ## yum install -y kubelet-${1} kubeadm-${1} kubectl-${1}
179 yum install -y kubelet-1.17.4 kubeadm-1.17.4 kubectl-1.17.4
180
181
182 # 重啟 docker，并啟動 kubelet
183 systemctl daemon-reload
184 systemctl restart docker
185 systemctl enable kubelet && systemctl start kubelet
186
187
188 # 列印分割線
189 echo "====================="
190
191 # 列印docker版本資訊
192 docker version

執行上述腳本

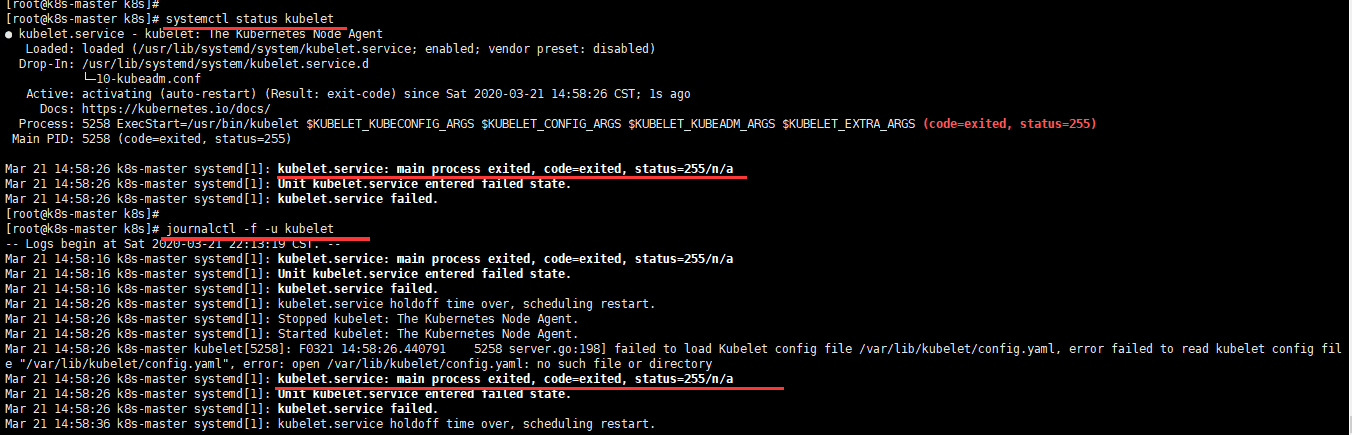

kubelet 服務錯誤說明

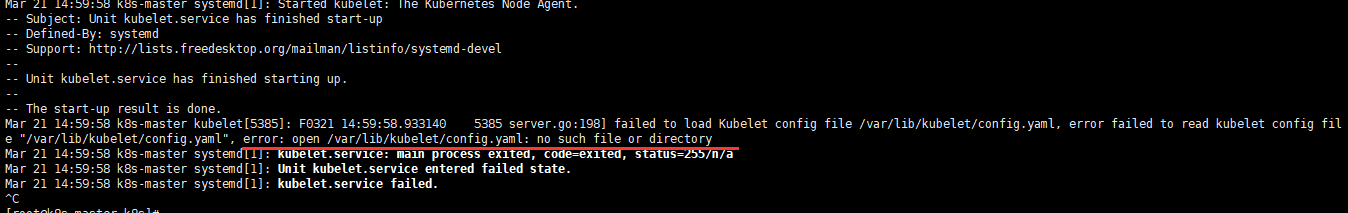

用kubeadm的方法安裝kubelet后，運行systemctl status kubelet 和 journalctl -f -u kubelet 發現kubelet服務啟動失敗，錯誤代碼255，

后來查了資料，運行journalctl -xefu kubelet 命令查看systemd日志才發現，真正的錯誤是：

failed to load Kubelet config file /var/lib/kubelet/config.yaml, error failed to read kubelet config file "/var/lib/kubelet/config.yaml", error: open /var/lib/kubelet/config.yaml: no such file or directory

原因：

關鍵檔案缺失，多發生于沒有做 kubeadm init就運行了systemctl start kubelet，

暫時可以有不管，后面 kubeadm init 后會恢復正常，

部署Kubernetes Master與安裝Pod網路插件（CNI）

注意：僅在master節點操作

kubeadm init 配置詳解的官網地址如下：

https://kubernetes.io/docs/reference/setup-tools/kubeadm/kubeadm-init/

這里使用 flannel 網路

master節點所需鏡像

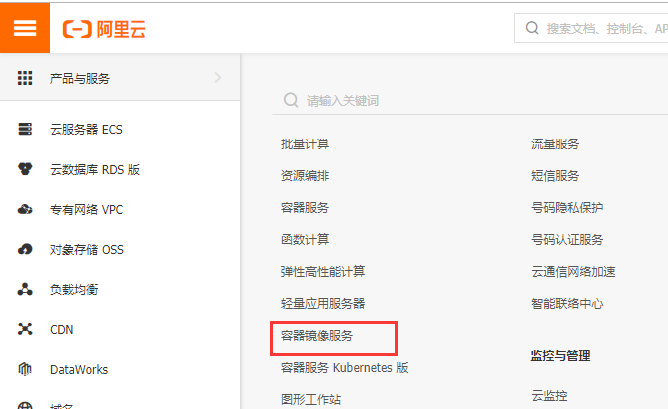

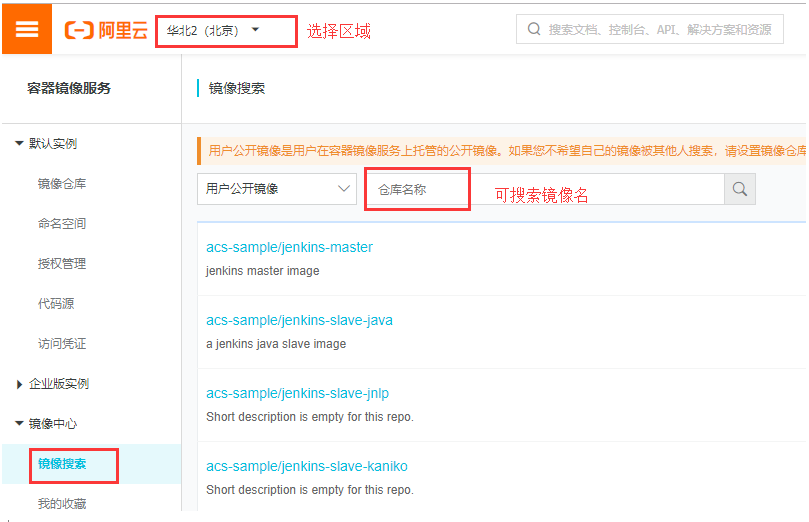

kubernetes 服務啟動依賴很多鏡像，這些鏡像要是在國內沒有(fan qiang)的話，是下載不下來的，這里我們可以去阿里云容器鏡像服務【別人放好的鏡像】搜尋并下載指定版本的鏡像替代，

下載完成后，通過 docker tag … 命令修改成指定名稱的鏡像即可，

需要哪些鏡像及版本

需要哪些鏡像及版本，查看方式如下：

 1 [root@k8s-master ~]# kubeadm config images list --kubernetes-version v1.17.4
 2 W0728 16:31:09.770937    8119 validation.go:28] Cannot validate kube-proxy config - no validator is available
 3 W0728 16:31:09.770998    8119 validation.go:28] Cannot validate kubelet config - no validator is available
 4 k8s.gcr.io/kube-apiserver:v1.17.4
 5 k8s.gcr.io/kube-controller-manager:v1.17.4
 6 k8s.gcr.io/kube-scheduler:v1.17.4
 7 k8s.gcr.io/kube-proxy:v1.17.4
 8 k8s.gcr.io/pause:3.1
 9 k8s.gcr.io/etcd:3.4.3-0
10 k8s.gcr.io/coredns:1.6.5

獲取初始化默認組態檔并修改

 1 [root@k8s-master k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-master k8s_install]# kubeadm config print init-defaults > kubeadm-config.yaml
 4 # 做了適當修改
 5 [root@k8s-master k8s_install]# cat kubeadm-config.yaml
 6 apiVersion: kubeadm.k8s.io/v1beta2
 7 bootstrapTokens:
 8 - groups:
 9   - system:bootstrappers:kubeadm:default-node-token
10   token: abcdef.0123456789abcdef
11   ttl: 24h0m0s
12   usages:
13   - signing
14   - authentication
15 kind: InitConfiguration
16 localAPIEndpoint:
17   # 改為本機內網IP
18   advertiseAddress: 172.16.1.110
19   bindPort: 6443
20 nodeRegistration:
21   criSocket: /var/run/dockershim.sock
22   name: k8s-master
23   taints:
24   - effect: NoSchedule
25     key: node-role.kubernetes.io/master
26 ---
27 apiServer:
28   timeoutForControlPlane: 4m0s
29 apiVersion: kubeadm.k8s.io/v1beta2
30 certificatesDir: /etc/kubernetes/pki
31 clusterName: kubernetes
32 controllerManager: {}
33 dns:
34   type: CoreDNS
35 etcd:
36   local:
37     dataDir: /var/lib/etcd
38 imageRepository: k8s.gcr.io
39 kind: ClusterConfiguration
40 # 本次部署的版本為 v1.17.4
41 kubernetesVersion: v1.17.4
42 networking:
43   dnsDomain: cluster.local
44   # 添加如下行，指定pod網路的IP地址范圍，因為flannel 就是這個網段
45   podSubnet: 10.244.0.0/16
46   # 默認值即可，無需改變，服務VIP使用可選的IP地址范圍，默認10.96.0.0/12
47   serviceSubnet: 10.96.0.0/12
48 scheduler: {}
49 ---
50 # 添加如下配置段，調度方式從默認改為ipvs方式【如果上面初始化沒有做ipvs，那么這段就不需要】
51 apiVersion: kubeproxy.config.k8s.io/v1alpha1
52 kind: KubeProxyConfiguration
53 featureGates:
54   SupportIPVSProxyMode: true
55 mode: ipvs

kubeadm init與flannel網路安裝

創建 init_master.sh檔案并撰寫腳本進行批量下載鏡像；之后修改鏡像tag，與google的k8s鏡像名稱一致；再之后初始化并安裝Pod網路插件，

腳本如下：

 1 [root@k8s-master k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-master k8s_install]# cat init_master.sh
 4 #!/bin/bash
 5
 6 ##### 在 k8s master 節點執行
 7
 8 # 加載環境變數
 9 . /etc/profile
10 . /etc/bashrc
11
12
13 ###############################################
14 # 從國內下載 master 節點所需鏡像，并對鏡像重命名
15 # src_registry="registry.aliyuncs.com/google_containers"
16 src_registry="registry.cn-beijing.aliyuncs.com/google_registry"
17
18 # 定義鏡像集合陣列
19 # 具體版本資訊根據 kubeadm config images list --kubernetes-version v1.17.4 得到的
20 images=(
21     kube-apiserver:v1.17.4
22     kube-controller-manager:v1.17.4
23     kube-scheduler:v1.17.4
24     kube-proxy:v1.17.4
25     pause:3.1
26     etcd:3.4.3-0
27     coredns:1.6.5
28 )
29 # 回圈從國內獲取的Docker鏡像
30 for img in ${images[@]};
31 do
32     # 從國內源下載鏡像
33     docker pull ${src_registry}/$img
34     # 改變鏡像名稱
35     docker tag  ${src_registry}/$img k8s.gcr.io/$img
36     # 洗掉源始鏡像
37     docker rmi  ${src_registry}/$img
38     # 列印分割線
39     echo "======== $img download OK  ========"
40 done
41 echo "********** k8s master docker images pull OK! **********"
42
43
44 ###############################################
45 # kubeadm 初始化
46 ##### 初始化方式1
47 # 這個初始化程序需要幾分鐘，具體時間取決于你的網路，
48 # --apiserver-advertise-address=x.x.x.x 本機內網地址 ★★★★★ 「你需要修改處」
49 # --service-cidr=x.x.x.x 為服務VIP使用可選的IP地址范圍，默認10.96.0.0/12
50 # --pod-network-cidr=x.x.x.x  指定pod網路的IP地址范圍，
51 #kubeadm init \
52 #  --apiserver-advertise-address=172.16.1.110 \
53 #  --kubernetes-version v1.17.4 \
54 #  --service-cidr=10.96.0.0/12 \
55 #  --pod-network-cidr=10.244.0.0/16
56
57 ##### 初始化方式2 【推薦方式】
58 # --upload-certs 自動頒發證書，高可用有意義，單機可選
59 # kubeadm-config.yaml檔案，通過上文已得到該檔案
60 kubeadm init --config=kubeadm-config.yaml --upload-certs | tee kubeadm-init.log
61 echo "********** kubeadm init OK! **********"
62
63
64 # 配置 kubectl
65 mkdir -p $HOME/.kube/
66 cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
67 chown $(id -u):$(id -g) $HOME/.kube/config
68 echo "********** kubectl config OK! **********"
69
70
71 ###############################################
72 # Kubernetes CNI扁平化網路：Flannel、Calico、Canal和Weave
73 # https://blog.csdn.net/RancherLabs/article/details/88885539
74 # 安裝 kube-flannel 網路
75 # 若能夠訪問到quay.io這個registery，可以注釋掉下面3行docker命令， 在 kube-flannel.yml 檔案中可得到 flannel 版本資訊
76 # 如果不能訪問 quay.io這個registery，那么請使用下面3行
77 docker pull ${src_registry}/flannel:v0.12.0-amd64
78 docker tag  ${src_registry}/flannel:v0.12.0-amd64 quay.io/coreos/flannel:v0.12.0-amd64
79 docker rmi  ${src_registry}/flannel:v0.12.0-amd64
80 # 如果下載失敗，那么可通過 https://github.com/coreos/flannel/blob/v0.12.0/Documentation/kube-flannel.yml 頁面拷貝到本地
81 wget https://raw.githubusercontent.com/coreos/flannel/v0.12.0/Documentation/kube-flannel.yml
82 kubectl apply -f kube-flannel.yml
83 echo "********** kube-flannel network OK! **********"
84
85
86 ###############################################
87 # master節點驗證所有pod狀態
88 echo "********** kubectl get pods --all-namespaces -o wide **********"
89 # kubectl get pods -A -o wide  # 與下面的命令等效
90 kubectl get pods --all-namespaces -o wide
91
92 # master節點查看node狀態
93 echo "********** kubectl get nodes **********"
94 kubectl get nodes
95
96 echo "********** 獲得 join 命令引數 **********"
97 kubeadm token create --print-join-command

執行上述腳本

部分命令說明：

查看所有pods運行資訊

kubectl get pods --all-namespaces  # 或者kubectl get pods -A
kubectl get pods --all-namespaces -o wide

查看所有node節點資訊，其中master也是一個節點

kubectl get nodes
kubectl get nodes -o wide

獲得 join命令引數，復制后在其他node節點執行，執行后加入該master節點，形成一個集群

kubeadm token create --print-join-command

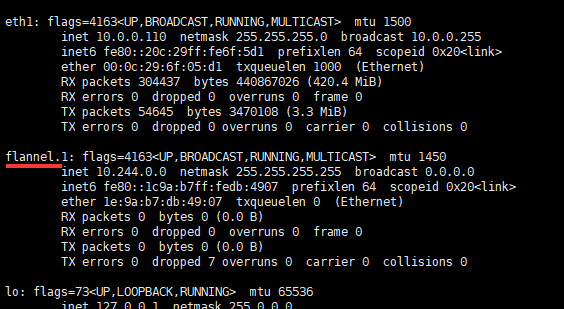

flannel扁平化網路查看

通過ifconfig命令，可見已經存在了扁平化網路，

扁平化網路說明：

Kubernetes 的網路模型假定了所有Pod都在一個可以直接連通的扁平化的網路空間中，這在GCE(Google Compute Engine)里面是現成的網路模型，Kubernetes 假定這個網路已經存在，而在私有云里搭建 Kubernetes 集群，就不能假定這個網路已經存在，我們需要自己實作這個網路假設，將不同節點上的 Docker 容器之間的互相訪問先打通，然后運行 Kubernetes，

同一個Pod內的多個容器之間通訊：lo

各Pod之間的通訊：Overlay Network

Pod與Service之間的通訊：各節點的Iptables規則或者ipvs

Flannel 是 CoreOS 團隊針對 Kubernetes 設計的一個網路規劃服務，簡單來說，它的功能是讓集群中的不同節點主機創建的 Docker 容器都具有全集群唯一的虛擬IP地址，而且它還能在這些IP地址之間建立一個覆寫網路(Overlay Network)，通過這個覆寫網路，將資料包原封不動的傳遞到目標容器內，

flannel網路如下圖：

部署Kubernetes Node并加入Kubernetes集群

備注：僅在worker節點執行

獲得 join命令初始化worker節點并加入master

在master執行如下命令獲取join引數，

1 [root@k8s-master ~]# kubeadm token create --print-join-command
2 kubeadm join 172.16.1.110:6443 --token jb8qa8.wbjx2k7t8vuvqf4q     --discovery-token-ca-cert-hash sha256:a694fbe124afd00c0024d4be102037d8f84c9e2e1da1c6638b7788ad71f556ef

有效時間，該 token 的有效時間為 2 個小時，2小時內可以使用此 token 初始化任意數量的 worker 節點，

本文根據規劃在k8s-node01、k8s-node02機器上執行，

執行完畢后，在master機器查看節點資訊：

 1 [root@k8s-master ~]# kubectl get nodes
 2 NAME         STATUS     ROLES    AGE   VERSION
 3 k8s-master   Ready      master   47m   v1.17.4
 4 k8s-node01   NotReady   <none>   30s   v1.17.4
 5 k8s-node02   NotReady   <none>   25s   v1.17.4
 6 [root@k8s-master ~]#
 7 [root@k8s-master ~]# kubectl get nodes -o wide
 8 NAME         STATUS     ROLES    AGE   VERSION   INTERNAL-IP    EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION           CONTAINER-RUNTIME
 9 k8s-master   Ready      master   48m   v1.17.4   172.16.1.110   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
10 k8s-node01   NotReady   <none>   56s   v1.17.4   172.16.1.111   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
11 k8s-node02   NotReady   <none>   51s   v1.17.4   172.16.1.112   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
12 # 因為此時在k8s-node01、k8s-node02沒有flannel鏡像，因此pod未啟動
13 [root@k8s-master ~]# kubectl get pods -A -o wide
14 NAMESPACE     NAME                                 READY   STATUS              RESTARTS   AGE   IP             NODE         NOMINATED NODE   READINESS GATES
15 kube-system   coredns-6955765f44-c9zfh             1/1     Running             0          48m   10.244.0.2     k8s-master   <none>           <none>
16 kube-system   coredns-6955765f44-lrz5q             1/1     Running             0          48m   10.244.0.3     k8s-master   <none>           <none>
17 kube-system   etcd-k8s-master                      1/1     Running             0          48m   172.16.1.110   k8s-master   <none>           <none>
18 kube-system   kube-apiserver-k8s-master            1/1     Running             0          48m   172.16.1.110   k8s-master   <none>           <none>
19 kube-system   kube-controller-manager-k8s-master   1/1     Running             0          48m   172.16.1.110   k8s-master   <none>           <none>
20 kube-system   kube-flannel-ds-amd64-dngrk          1/1     Running             0          46m   172.16.1.110   k8s-master   <none>           <none>
21 kube-system   kube-flannel-ds-amd64-h4sn6          0/1     Init:0/1            0          76s   172.16.1.111   k8s-node01   <none>           <none>
22 kube-system   kube-flannel-ds-amd64-m92wp          0/1     Init:0/1            0          71s   172.16.1.112   k8s-node02   <none>           <none>
23 kube-system   kube-proxy-28dwj                     0/1     ContainerCreating   0          76s   172.16.1.111   k8s-node01   <none>           <none>
24 kube-system   kube-proxy-c875m                     1/1     Running             0          48m   172.16.1.110   k8s-master   <none>           <none>
25 kube-system   kube-proxy-stg6w                     0/1     ContainerCreating   0          71s   172.16.1.112   k8s-node02   <none>           <none>
26 kube-system   kube-scheduler-k8s-master            1/1     Running             0          48m   172.16.1.110   k8s-master   <none>           <none>

說明：k8s-node01、k8s-node02狀態為NotReady

獲取worker節點鏡像

備注：僅在worker節點執行

創建 init_worker.sh檔案并撰寫腳本批量下載鏡像；之后修改鏡像tag，與google的k8s鏡像名稱一致；再之后下載Pod網路插件，

腳本如下：

 1 [root@k8s-node01 k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-node01 k8s_install]# cat init_worker.sh
 4 #!/bin/bash
 5
 6 ##### 在 k8s worker 節點執行
 7
 8 # 加載環境變數
 9 . /etc/profile
10 . /etc/bashrc
11
12
13 ###############################################
14 # 從國內下載 node 節點所需鏡像，并對鏡像重命名
15 # src_registry="registry.aliyuncs.com/google_containers"
16 src_registry="registry.cn-beijing.aliyuncs.com/google_registry"
17 # 定義鏡像集合陣列
18 # 具體版本資訊根據 kubeadm config images list --kubernetes-version v1.17.4 得到的
19 images=(
20     kube-apiserver:v1.17.4
21     kube-controller-manager:v1.17.4
22     kube-scheduler:v1.17.4
23     kube-proxy:v1.17.4
24     pause:3.1
25     etcd:3.4.3-0
26     coredns:1.6.5
27 )
28 # 回圈從國內獲取的Docker鏡像
29 for img in ${images[@]};
30 do
31     # 從國內源下載鏡像
32     docker pull ${src_registry}/$img
33     # 改變鏡像名稱
34     docker tag  ${src_registry}/$img k8s.gcr.io/$img
35     # 洗掉源始鏡像
36     docker rmi  ${src_registry}/$img
37     # 列印分割線
38     echo "======== $img download OK  ========"
39 done
40 echo "********** k8s node docker images pull OK! **********"
41
42
43
44 ###############################################
45 # Kubernetes CNI網路：Flannel、Calico、Canal和Weave
46 # https://blog.csdn.net/RancherLabs/article/details/88885539
47 # 確保能夠訪問到quay.io這個registery，
48 #docker pull quay.io/coreos/flannel:v0.12.0-amd64
49 # 如果不能訪問 quay.io這個registery，那么請使用下面3行，或從master那邊將 flannel 鏡像打包過來即可
50 docker pull ${src_registry}/flannel:v0.12.0-amd64
51 docker tag  ${src_registry}/flannel:v0.12.0-amd64 quay.io/coreos/flannel:v0.12.0-amd64
52 docker rmi  ${src_registry}/flannel:v0.12.0-amd64
53 echo "********** flannel image OK! **********"

本文根據規劃在k8s-node01、k8s-node02機器上執行，

work執行完畢后在master機器查看資訊

執行完畢后，在master機器查看節點資訊：

 1 # 所有節點都是Ready狀態了
 2 [root@k8s-master ~]# kubectl get nodes
 3 NAME         STATUS   ROLES    AGE     VERSION
 4 k8s-master   Ready    master   56m     v1.17.4
 5 k8s-node01   Ready    <none>   9m35s   v1.17.4
 6 k8s-node02   Ready    <none>   9m30s   v1.17.4
 7 [root@k8s-master ~]# kubectl get nodes -o wide
 8 NAME         STATUS   ROLES    AGE     VERSION   INTERNAL-IP    EXTERNAL-IP   OS-IMAGE                KERNEL-VERSION           CONTAINER-RUNTIME
 9 k8s-master   Ready    master   57m     v1.17.4   172.16.1.110   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
10 k8s-node01   Ready    <none>   9m47s   v1.17.4   172.16.1.111   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
11 k8s-node02   Ready    <none>   9m42s   v1.17.4   172.16.1.112   <none>        CentOS Linux 7 (Core)   3.10.0-1062.el7.x86_64   docker://19.3.8
12 [root@k8s-master ~]# kubectl get pods -A -o wide
13 NAMESPACE     NAME                                 READY   STATUS    RESTARTS   AGE     IP             NODE         NOMINATED NODE   READINESS GATES
14 kube-system   coredns-6955765f44-c9zfh             1/1     Running   0          57m     10.244.0.2     k8s-master   <none>           <none>
15 kube-system   coredns-6955765f44-lrz5q             1/1     Running   0          57m     10.244.0.3     k8s-master   <none>           <none>
16 kube-system   etcd-k8s-master                      1/1     Running   0          57m     172.16.1.110   k8s-master   <none>           <none>
17 kube-system   kube-apiserver-k8s-master            1/1     Running   0          57m     172.16.1.110   k8s-master   <none>           <none>
18 kube-system   kube-controller-manager-k8s-master   1/1     Running   0          57m     172.16.1.110   k8s-master   <none>           <none>
19 kube-system   kube-flannel-ds-amd64-dngrk          1/1     Running   0          55m     172.16.1.110   k8s-master   <none>           <none>
20 kube-system   kube-flannel-ds-amd64-h4sn6          1/1     Running   0          10m     172.16.1.111   k8s-node01   <none>           <none>
21 kube-system   kube-flannel-ds-amd64-m92wp          1/1     Running   0          9m57s   172.16.1.112   k8s-node02   <none>           <none>
22 kube-system   kube-proxy-28dwj                     1/1     Running   0          10m     172.16.1.111   k8s-node01   <none>           <none>
23 kube-system   kube-proxy-c875m                     1/1     Running   0          57m     172.16.1.110   k8s-master   <none>           <none>
24 kube-system   kube-proxy-stg6w                     1/1     Running   0          9m57s   172.16.1.112   k8s-node02   <none>           <none>
25 kube-system   kube-scheduler-k8s-master            1/1     Running   0          57m     172.16.1.110   k8s-master   <none>           <none>

說明：k8s-node01、k8s-node02狀態為Ready，且所有pod都正常運行

移除worker節點

正常情況下，無需移除 worker 節點，如果添加到集群出錯，可以移除 worker 節點，再重新嘗試添加，

比如：移除k8s-node01節點，步驟如下：

在準備移除的 worker 節點上執行

# 只在 worker 節點執行
[root@k8s-node01 ~]# kubeadm reset

在 master 節點上執行

# 只在 master 執行
[root@k8s-master ~]# kubectl delete node k8s-node01
node "k8s-node01" deleted

集群版本查看

執行如下命令即可

1 [root@k8s-master ~]# kubectl version
2 Client Version: version.Info{Major:"1", Minor:"17", GitVersion:"v1.17.4", GitCommit:"8d8aa39598534325ad77120c120a22b3a990b5ea", GitTreeState:"clean", BuildDate:"2020-03-12T21:03:42Z", GoVersion:"go1.13.8", Compiler:"gc", Platform:"linux/amd64"}
3 Server Version: version.Info{Major:"1", Minor:"17", GitVersion:"v1.17.4", GitCommit:"8d8aa39598534325ad77120c120a22b3a990b5ea", GitTreeState:"clean", BuildDate:"2020-03-12T20:55:23Z", GoVersion:"go1.13.8", Compiler:"gc", Platform:"linux/amd64"}

到這來，整個集群已經部署完畢，可以歡呼了！

部署 Dashboard

本次部署版本版本：v2.0.0-rc6，不能部署v1.10.0版本，因為該版本過低不匹配，

Dashboard 的GitHub地址：

https://github.com/kubernetes/dashboard/

版本選擇

下載dashboard鏡像

鏡像下載腳本，在所有節點執行，因為dashboard會根據調度部署在任意節點，

腳本如下：

 1 [root@k8s-master k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-master k8s_install]# cat install_dashboard.sh
 4 #!/bin/sh
 5
 6 ##### 在 master 節點和 worker 節點都要執行 【所有機器執行】
 7
 8 # 加載環境變數
 9 . /etc/profile
10 . /etc/bashrc
11
12 ###############################################
13 # 從國內下載 k8s dashboard 所需鏡像，并對鏡像重命名
14 src_registry="registry.cn-beijing.aliyuncs.com/google_registry"
15 # 定義鏡像集合陣列
16 # V1.17.x 版本對應的 dashboard 不能使用 dashboard:v1.10.1 該版本低，不匹配
17 images=(
18     dashboard:v2.0.0-rc6
19     metrics-scraper:v1.0.3
20 )
21 # 回圈從國內獲取的Docker鏡像
22 for img in ${images[@]};
23 do
24     # 從國內源下載鏡像
25     docker pull ${src_registry}/$img
26     # 改變鏡像名稱
27     docker tag  ${src_registry}/$img kubernetesui/$img
28     # 洗掉源始鏡像
29     docker rmi  ${src_registry}/$img
30     # 列印分割線
31     echo "======== $img download OK  ========"
32 done
33 echo "********** k8s dashboard docker images OK! **********"

部署 Dashboard

在k8s-master上操作

獲取dashboard的recommended.yaml

wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.0-rc6/aio/deploy/recommended.yaml

修改recommended.yaml配置，如下：

 1 [root@k8s-master k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-master k8s_install]# vim recommended.yaml
 4 ………………
 5 kind: Service
 6 apiVersion: v1
 7 metadata:
 8   labels:
 9     k8s-app: kubernetes-dashboard
10   name: kubernetes-dashboard
11   namespace: kubernetes-dashboard
12 spec:
13   # 添加處
14   type: NodePort
15   ports:
16     - port: 443
17       targetPort: 8443
18       # 添加處
19       nodePort: 30001
20   selector:
21     k8s-app: kubernetes-dashboard
22 ………………
23   template:
24     metadata:
25       labels:
26         k8s-app: kubernetes-dashboard
27     spec:
28       containers:
29         - name: kubernetes-dashboard
30           image: kubernetesui/dashboard:v2.0.0-rc6
31           # 修改處 從 Always 改為了 IfNotPresent
32           #imagePullPolicy: Always
33           imagePullPolicy: IfNotPresent
34 ………………
35     spec:
36       containers:
37         - name: dashboard-metrics-scraper
38           image: kubernetesui/metrics-scraper:v1.0.3
39           # 添加如下行
40           imagePullPolicy: IfNotPresent

啟動dashboard

kubectl apply -f recommended.yaml

查看dashboard運行情況

 1 [root@k8s-master ~]# kubectl get pods -A -o wide
 2 NAMESPACE              NAME                                         READY   STATUS    RESTARTS   AGE    IP             NODE         NOMINATED NODE   READINESS GATES
 3 kube-system            coredns-6955765f44-kdcj7                     1/1     Running   1          3h6m   10.244.0.5     k8s-master   <none>           <none>
 4 kube-system            coredns-6955765f44-v9pzk                     1/1     Running   1          3h6m   10.244.0.4     k8s-master   <none>           <none>
 5 kube-system            etcd-k8s-master                              1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
 6 kube-system            kube-apiserver-k8s-master                    1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
 7 kube-system            kube-controller-manager-k8s-master           1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
 8 kube-system            kube-flannel-ds-amd64-9nzhv                  1/1     Running   1          167m   172.16.1.111   k8s-node01   <none>           <none>
 9 kube-system            kube-flannel-ds-amd64-cft6f                  1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
10 kube-system            kube-flannel-ds-amd64-sm7d7                  1/1     Running   1          167m   172.16.1.112   k8s-node02   <none>           <none>
11 kube-system            kube-proxy-dprqm                             1/1     Running   1          167m   172.16.1.112   k8s-node02   <none>           <none>
12 kube-system            kube-proxy-k9l5r                             1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
13 kube-system            kube-proxy-mdfsl                             1/1     Running   1          167m   172.16.1.111   k8s-node01   <none>           <none>
14 kube-system            kube-scheduler-k8s-master                    1/1     Running   1          3h6m   172.16.1.110   k8s-master   <none>           <none>
15 kubernetes-dashboard   dashboard-metrics-scraper-7b8b58dc8b-hr7lf   1/1     Running   0          93s    10.244.2.2     k8s-node02   <none>           <none>
16 kubernetes-dashboard   kubernetes-dashboard-755dcb9575-9c5h8        1/1     Running   0          93s    10.244.3.2     k8s-node01   <none>           <none>
17 [root@k8s-master ~]#
18 [root@k8s-master ~]# kubectl get pods -n kubernetes-dashboard -o wide   # -n 指定namespace
19 NAME                                         READY   STATUS    RESTARTS   AGE     IP           NODE         NOMINATED NODE   READINESS GATES
20 dashboard-metrics-scraper-7b8b58dc8b-hr7lf   1/1     Running   0          2m50s   10.244.2.2   k8s-node02   <none>           <none>
21 kubernetes-dashboard-755dcb9575-9c5h8        1/1     Running   0          2m50s   10.244.3.2   k8s-node01   <none>           <none>

查看services服務資訊

 1 # 或則使用 kubectl get svc -A
 2 [root@k8s-master ~]# kubectl get services --all-namespaces
 3 NAMESPACE              NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                  AGE
 4 default                kubernetes                  ClusterIP   10.96.0.1        <none>        443/TCP                  3h19m
 5 kube-system            kube-dns                    ClusterIP   10.96.0.10       <none>        53/UDP,53/TCP,9153/TCP   3h19m
 6 kubernetes-dashboard   dashboard-metrics-scraper   ClusterIP   10.104.251.180   <none>        8000/TCP                 4m55s
 7 kubernetes-dashboard   kubernetes-dashboard        NodePort    10.111.61.235    <none>        443:30001/TCP            4m55s
 8 [root@k8s-master ~]#
 9 # 或則使用 kubectl get svc -n kubernetes-dashboard
10 [root@k8s-master ~]# kubectl get services --namespace=kubernetes-dashboard
11 NAME                        TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)         AGE
12 dashboard-metrics-scraper   ClusterIP   10.104.251.180   <none>        8000/TCP        5m13s
13 kubernetes-dashboard        NodePort    10.111.61.235    <none>        443:30001/TCP   5m13s

瀏覽器訪問

根據規劃，訪問如下地址：

https://172.16.1.110:30001/

如果谷歌瀏覽器不能打開，參見如下博文：解決Google瀏覽器不能打開kubernetes dashboard方法【轉】

https://blog.csdn.net/weixin_30535043/article/details/102395724

也可以使用火狐瀏覽器打開，瀏覽器添加例外后，訪問得到如下頁面：

使用令牌登錄（需要創建能夠訪問 Dashboard 的用戶）

創建service account并系結默認cluster-admin管理員集群角色

 1 [root@k8s-master k8s_install]# pwd
 2 /root/k8s_install
 3 [root@k8s-master k8s_install]# cat account.yaml
 4 # Create Service Account
 5 apiVersion: v1
 6 kind: ServiceAccount
 7 metadata:
 8   name: admin-user
 9   namespace: kube-system
10 ---
11 # Create ClusterRoleBinding
12 apiVersion: rbac.authorization.k8s.io/v1
13 kind: ClusterRoleBinding
14 metadata:
15   name: admin-user
16 roleRef:
17   apiGroup: rbac.authorization.k8s.io
18   kind: ClusterRole
19   name: cluster-admin
20 subjects:
21 - kind: ServiceAccount
22   name: admin-user
23   namespace: kube-system
24 [root@k8s-master k8s_install]# kubectl apply -f account.yaml   # 執行 yaml 檔案

查看系結資訊

1 [root@k8s-master k8s_install]# kubectl get clusterrolebinding
2 NAME                                                   AGE
3 admin-user                                             58s
4 cluster-admin                                          5h47m
5 flannel                                                5h45m
6 kubeadm:kubelet-bootstrap                              5h47m
7 kubeadm:node-autoapprove-bootstrap                     5h47m
8 kubeadm:node-autoapprove-certificate-rotation          5h47m
9 ………………

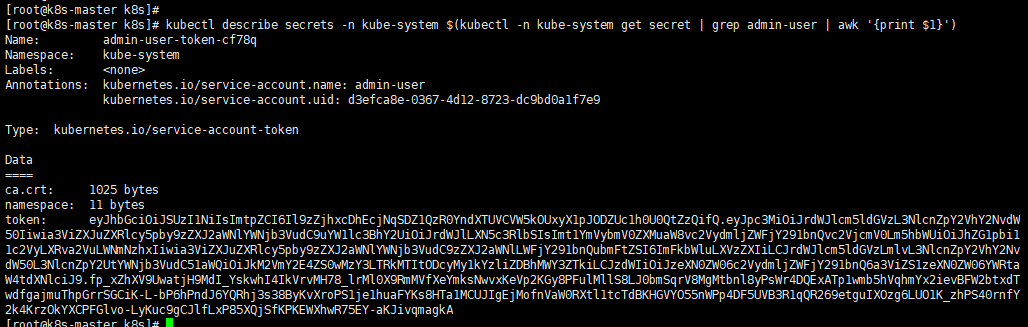

獲取tocken

kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | grep admin-user | awk '{print $1}')

將得到的token資訊用于訪問，結果如下：【可能需要等幾分鐘頁面才能刷出來】

完畢！

———END———
如果覺得不錯就關注下唄 (-^O^-) ！

轉載請註明出處，本文鏈接：https://www.uj5u.com/caozuo/17186.html

標籤：Linux

上一篇：Docker資料卷的創建與應用

下一篇：JDK安裝及JAVA_HOME配置

基于kubeadm快速部署kubernetes K8S V1.17.4集群-無坑完整版

主機配置規劃

預定完成目標項

架構圖

安裝docker、安裝kubeadm，kubelet和kubectl

kubelet 服務錯誤說明

部署Kubernetes Master與安裝Pod網路插件（CNI）

master節點所需鏡像

需要哪些鏡像及版本

獲取初始化默認組態檔并修改

kubeadm init與flannel網路安裝

部分命令說明：

flannel扁平化網路查看

部署Kubernetes Node并加入Kubernetes集群

獲得 join命令初始化worker節點并加入master

獲取worker節點鏡像

work執行完畢后在master機器查看資訊

移除worker節點

集群版本查看

部署 Dashboard

下載dashboard鏡像

部署 Dashboard

瀏覽器訪問

使用令牌登錄（需要創建能夠訪問 Dashboard 的用戶）
