好了，在介紹完前面各種電路的re模型分析方法后，本節我們再看一下另一種建模思路的混合等效模型，這種模型早期曾被廣泛使用，雖然現在我們一般都用更好用的re模型，但這種混合等效模型還是有必要了解一下的，
而且，各大半導體器件廠商在資料規格書給出的也都是的混合等效模型引數，廠家這么做的原因有二：其一是由于早期習慣的約定俗成；其二是廠商希望在資料規格書上能給用戶提供一些精確的指標數值，以明確表明它們產品的性能，因此，廠商會選擇一些它們認為反映了最普遍應用的靜態作業點，并給出在這些作業點的小信號交流性能引數，熟練的用戶，可以通過這些典型作業點引數，迅速分辨出一個晶體管性能指標的優劣，
前面已經說過，混合等效模型的核心思想是將BJT晶體管看作一個二埠黑箱，并采用h引數模型進行建模，h引數的全稱是混合引數（hibrid parameter），混合的意思是指：h引數的量綱是混雜的，有的單位是歐姆Ω、有的單位是西門子S（電導）、有的無量綱，

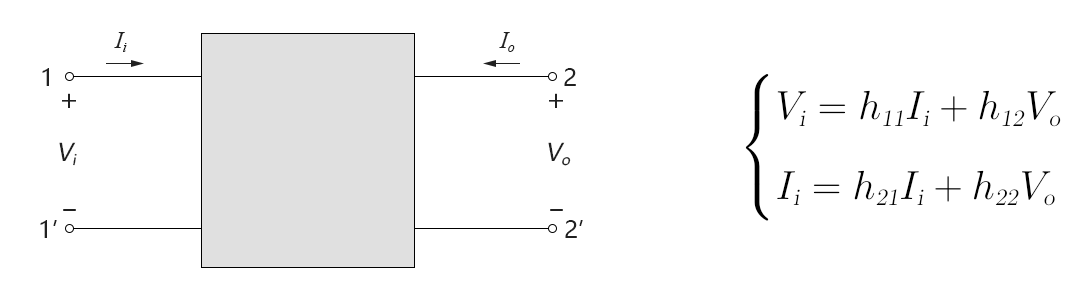

h引數模型和方程組如下圖所示：
圖4-10.01
上圖的各個引數是在某個靜態作業點已確定時的小信號交流引數，因此V和I用的都是交流相量形式符號，
下面我們分別介紹這4個引數：h22, h12, h22, h22
1. h引數簡述
● h22（短路輸入阻抗）：
如果設定Vo=0（輸出端短路），根據上面的h引數方程1，可以得到h22的運算式：
由于h22是輸入電壓Vi與輸入電流Ii的比值，這表明h22是一個阻抗型別的引數，其單位為Ω，且由于h22是在輸出端短路的情況下得到的，因此稱為：輸出端短路輸入阻抗，簡稱：短路輸入阻抗，
● h12（開路反向電壓增益）：
如果使輸入端開路，并在輸出端放置一個電壓源，則：Ii=0且Vi端能測到值，根據上面的h引數方程1，可以得到h12的運算式：
由于h12是輸入電壓Vi與輸出電壓Vo的比值，因此其無量綱，且由于h12是在輸入端開路的情況下得到的，因此稱為：輸入端開路反向電壓增益，簡稱：開路反向電壓增益，“反向”的意思是指：h12是由輸入電壓比輸出電壓得到，而不是通常的輸出比輸入（正向），
● h22（短路正向電流增益）：
如果設定Vo=0（輸出端短路），根據上面的h引數方程2，可以得到h22的運算式：
由于h22是輸出電流Io與輸入電流Ii的比值，因此其無量綱，且由于h22是在輸出端短路的情況下得到的，因此稱為：輸出端短路正向電流增益，簡稱：短路正向電流增益，
● h22（開路輸出導納）：
如果使輸入端開路，并在輸出端放置一個電壓源，根據上面的h引數方程2，可以得到h22的運算式：
由于h22是輸出電流Io與輸出電壓Vo的比值，這表明h22是一個導納型別的引數，其單位為S（西門子），且由于h22是在輸入端開路的情況下得到的，因此稱為：輸入端開路輸出導納，簡稱：開路輸出導納，
2. h引數電路模型

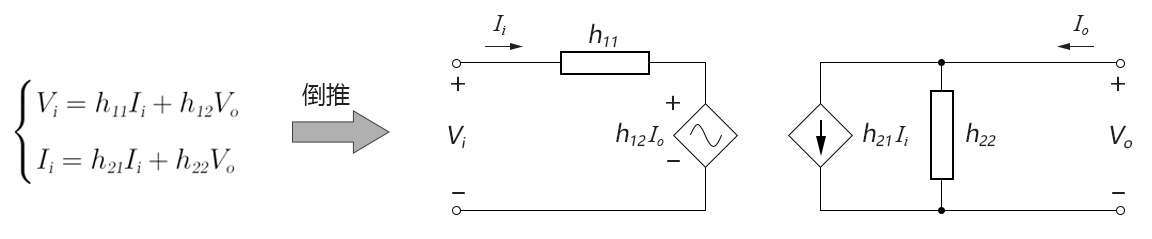

根據h引數的表達方程組，我們可以根據基爾霍夫定律，倒推出一個與該方程組匹配的電路模型，如下圖所示：
圖4-10.02
上圖中的h引數方程1，匹配電路的輸入端；h引數方程2，匹配電路的輸出端，注意h22雖然畫成電阻的樣子，但是其實質是電導，單位為S，換算成對應的電阻值為：1/h22，
對于三端子的BJT晶體管，可以采用上面的h引數等效電路來進行小信號交流建模，BJT完整的交流混合模型如下圖所示：
圖4-10.03
上圖中把h22、h12、h22、h22這幾個引數的學術名稱，改成了更符合工程使用習慣的hi（輸入）、hr（反向-reverse）、hf（正向-forward）、ho（輸出），
3. BJT的混合等效模型
在BJT的實際使用中，會隨著不同組態的電路接法，表現出不同的性能，因此，上面的h引數電路模型并不能完全表達出BJT的性能，還需要使用一個輔助的下標字母，來說明這是處于哪種組態時的性能引數，一般共基組態接法時加b，共射組態時加e，共集組態時加c，

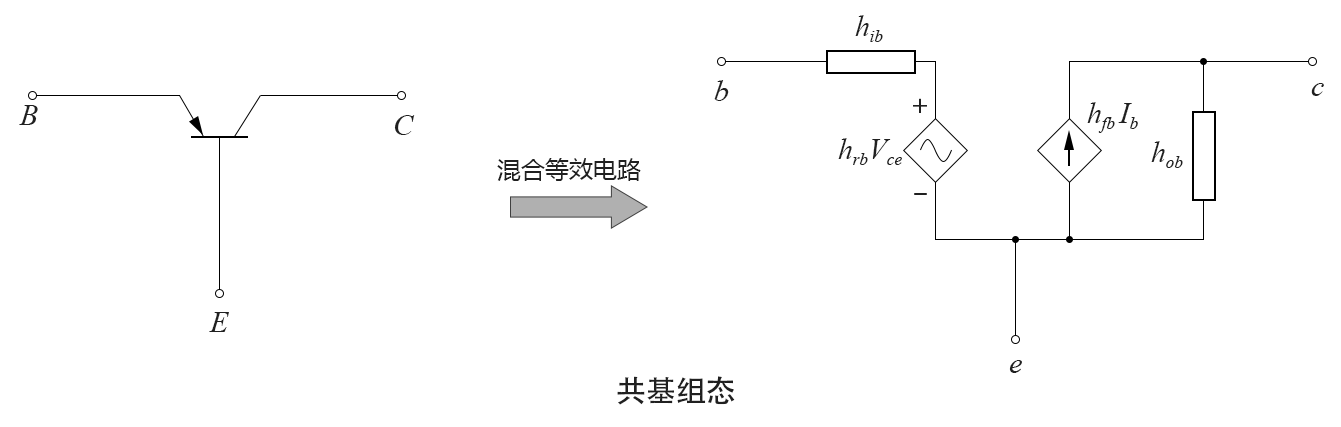

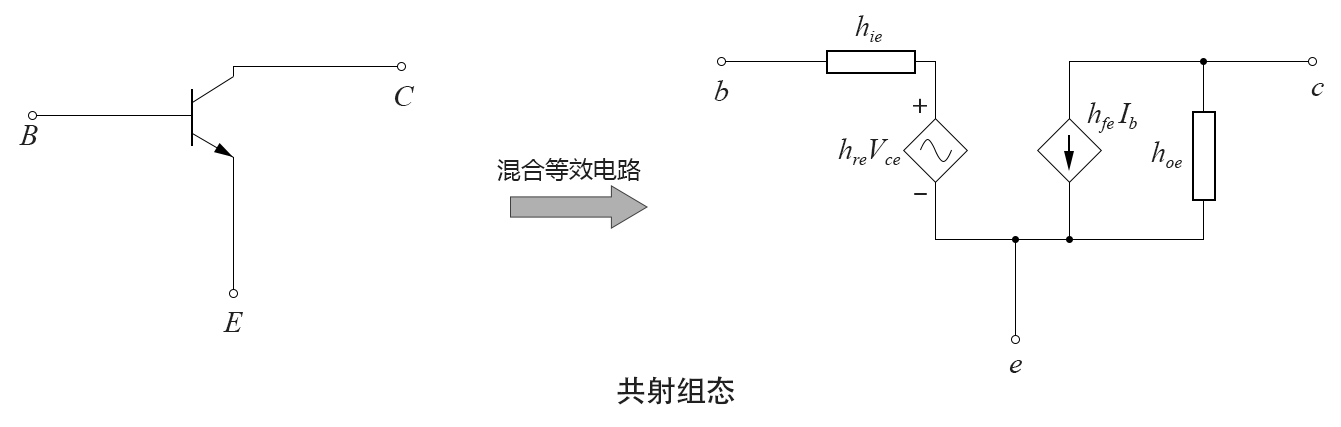

以下分別是共基組態和共射組態時的混合等效模型圖：
圖4-10.04
圖4-10.05
4. 簡化混合等效模型
為了簡化計算，對于共射和共基組態，通常hr引數（hre、hrb）非常小，因此我們可以近似將其視為0（即短路），而1/ho引數（1/hoe、1/hob）定義的電阻通常非常大，因此我們可以將其近似視為開路，經過近似簡化后的混合等效模型如下圖所示：
圖4-10.06

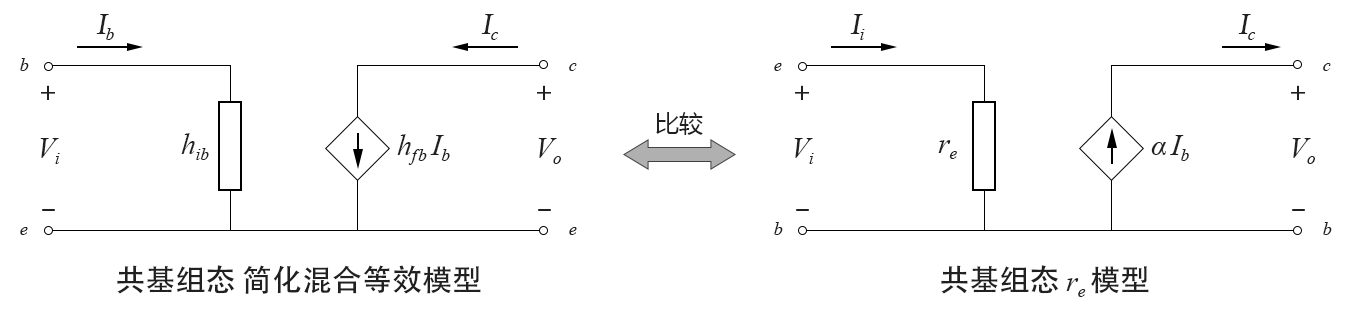

經過簡化后的混合等效模型與我們先前的re模型非常相似，以下兩圖分別是共射組態和共基組態的簡化混合等效模型和re模型的比較，特別注意下面共基組態中，兩種模型定義的受控電流源的方向是相反的，
圖4-10.07
圖4-10.08
從上面兩圖的比較中可以看出h引數和re模型中引數的對應關系：hfe就等于re模型中的β，hie就等于re模型中的βre，hfb就等于re模型中的-α，等等，
5. BJT規格書中的交流引數
在廠商提供的BJT資料規格書中，交流引數一般以h引數的形式給出，但廠商有時在資料規格書中，不會給出所有的所有的h引數，只給出他們認為對本器件來說比較重要的引數，

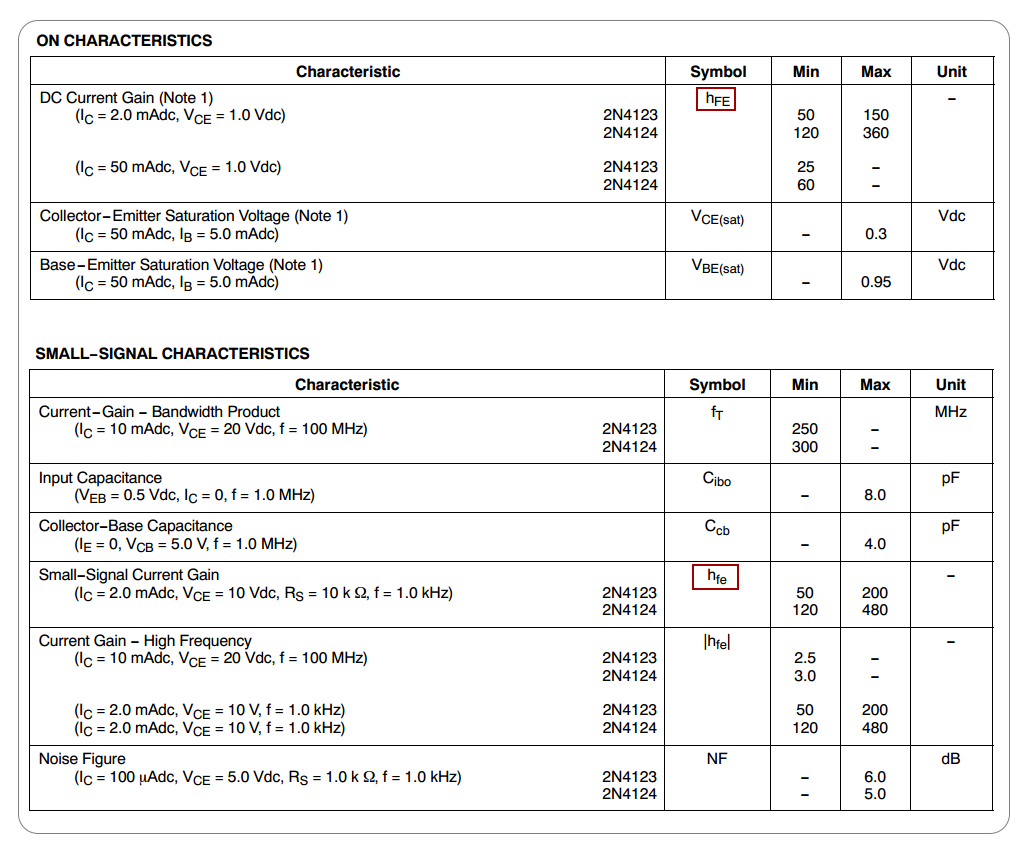

就拿我們前面3-9節詳細講解過的2N4123、2N4124來說，廠商僅僅給出了hFE和hfe引數，其他都沒有給出，如下圖所示：
圖4-10.09
其中，hFE是直流的電流放大倍數，hfe是小信號的交流電流放大倍數，同時，圖中還提供了高頻時的小信號交流電流放大倍數 |hfe|，可以看到，這種通用型的BJT管在高頻時（100MHz），放大倍數會顯著下降，這個我們以后在頻率回應章節再細講，

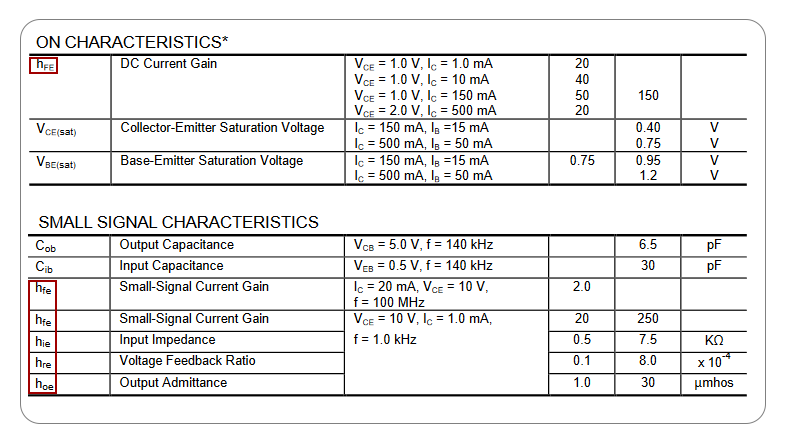

下面我們再看一個例子，在2N4400晶體管的資料手冊中，廠商就給出了較多的h引數，如下圖所示：
圖4-10.10
除了hFE和hfe以外，廠商還給出了：hie（輸入阻抗）、hre（反向電壓增益）、hoe（輸出導納）引數，
回到目錄
歡迎關注本博公眾號，可方便在手機端訪問和索引本博技術文章：
（ end of 4-10）
