1. 基本作業原理

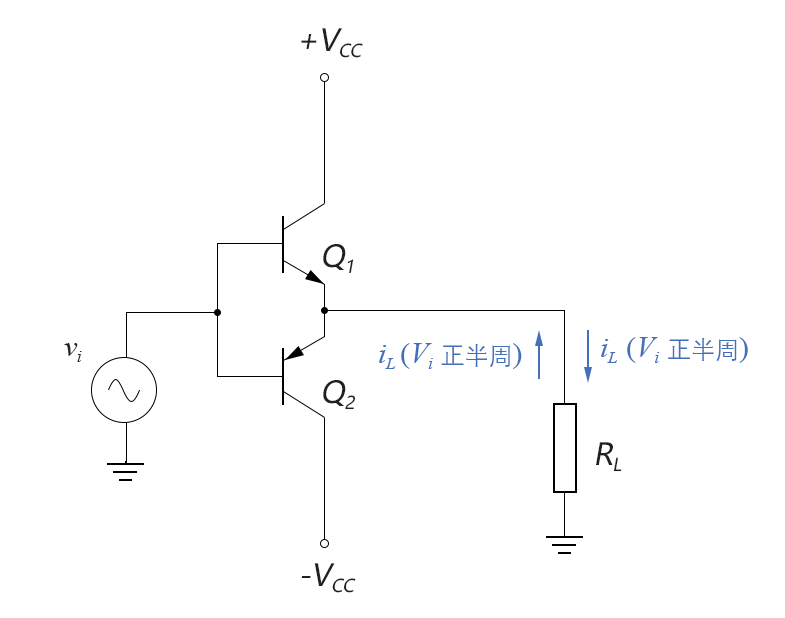

由于甲類放大器的效率太低，一般僅用小功率放大或信號放大使用，真正用于大功率放大的是乙類（B類）或甲乙類（AB類）功放，乙類功放的特點是直流偏置電流幾乎0，這樣就可以使得在沒有輸入信號Vi的時候，不在維持偏置電流上浪費功耗，進而提高作業效率，這樣做的代價是電路會稍微復雜一點，需要兩個互補的放大電路才能做到，下面我們分析一個概念型的乙類功放電路，如下圖所示：
圖5-04.01
上圖中，Q1和Q2為一對性能相同的互補的npn和pnp晶體管，組成上下兩個分別的放大器，一個負責放大正半周信號，一個負責放大負半周信號，這種作業方式稱為：推挽式（push-pull ）作業方式，下面我們分析其導通狀態：
a 當沒有輸入信號時（或輸入信號Vi小于0.7V且大于-0.7V時），晶體管Q1、Q2都截止，負載RL上沒有電流，整個電路沒有直流偏置電流（IC為0），
b. 當輸入信號Vi大于0.7V時，晶體管Q1導通、Q2截止，負載電流從VCC通過Q1流向RL，
c. 當輸入信號Vi小于-0.7V時，晶體管Q2導通，負載電流從地通過RL和Q2流向負電源（-VCC），
2. 交越失真

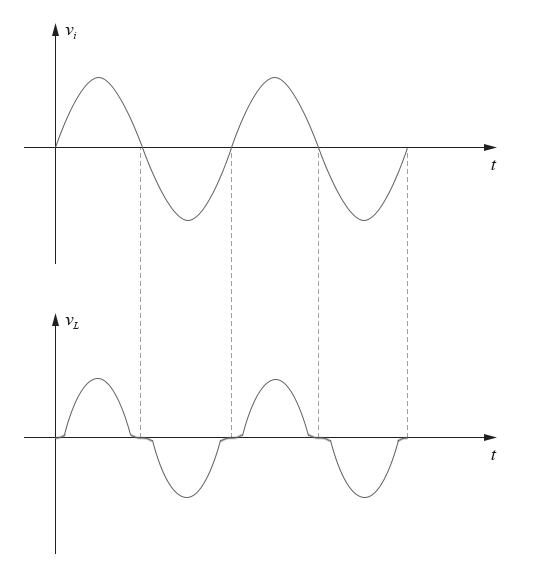

乙類放大器的缺陷在于：在輸入信號為-0.7V到0.7V那段區間，輸出電壓和輸出電流為空白，如下圖所示：
圖5-04.02
這種輸出波形的失真稱為交越失真（crossover distortion），如果要消除交越失真，需要使用下一小節介紹的“甲乙類功放”，
