大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是基于i.MXRT1062的MP4播放器參考設計，
i.MXRT1062是恩智浦i.MXRT四位數系列的中端型號，外設搭配上很均衡，輔以600MHz主頻的炸裂性能，
為了讓大家見識到i.MXRT1062的能力，特給大家分享一個基于i.MXRT1062-EVK開發板的MP4播放器設計，mp4源檔案從SD卡獲取，使用FFmpeg庫進行軟解碼，最后將解碼出的視頻(yuv)資料經PXP轉換后通過LCD屏顯示，音頻(pcm)資料通過板載Codec（WM8960）連耳機進行播放，

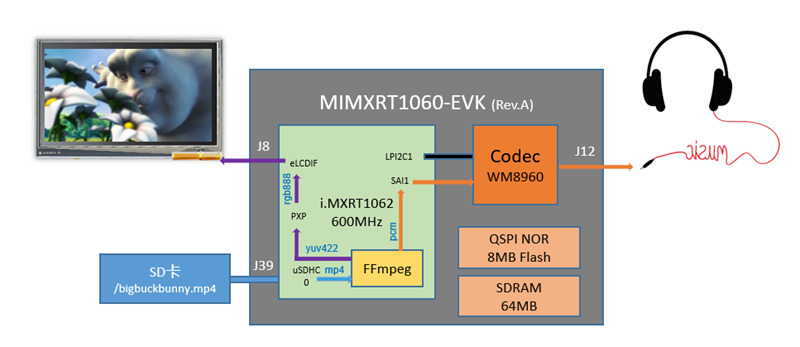

功能模塊簡圖：
這個設計其實已經斷斷續續開發優化一年多了，核心的mp4檔案解碼與播放已經全部搞定了，設計主要參考了SDK包里的三個例程：從SD卡里讀取音頻源后配置Codec使用SAI和DMA進行資料的傳輸（sai）、配置eLCDIF模塊驅動LCD屏顯示、配置PXP模塊進行圖片色彩空間轉換(yuv2rgb)與縮放，
SDK\boards\evkmimxrt1060\demo_apps\sai
SDK\boards\evkmimxrt1060\driver_examples\elcdif\rgb
SDK\boards\evkmimxrt1060\driver_examples\pxp\scale
此外，核心mp4解碼功能是使用了大名鼎鼎的FFmpeg庫，庫的裁剪頗費周折，因最新庫版本4.x與之前版本差異較大，而3.x版本資料較多，故我們選擇的是經典的3.0.11版本，關于FFmpeg庫的學習，從雷霄驊的CSDN博文中識訓頗多，感謝雷神！
全部硬體清單：
1. MIMXRT1060-EVK (Rev.A)
2. LCD屏（適配了三款解析度480x272、800x600、1280x800），標配 RK043FN02H-CT
3. SD卡
4. 耳機（3.5mm介面），或音箱
5. USB線（連主機供電）

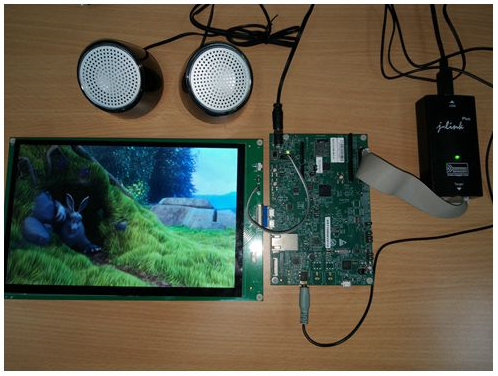

實物連接圖（搭配1280x800的屏）：
代碼是開源的，會持續添加功能（考慮加入GUI，實作一般播放器的選片、暫停、快進等控制功能），歡迎感興趣的小伙伴加入一起開發！
- 代碼倉庫： https://github.com/JayHeng/RT-Mp4Player
- 工程路徑： \RT-Mp4Player\boards\evkmimxrt1060\demo_apps\sd_mp4
