背景

Read the fucking source code! --By 魯迅
A picture is worth a thousand words. --By 高爾基

說明：

KVM版本：5.9.1
QEMU版本：5.0.0
工具：Source Insight 3.5， Visio
文章同步在博客園：https://www.cnblogs.com/LoyenWang/

1. 概述

《Linux虛擬化KVM-Qemu分析（二）之ARMv8虛擬化》文中描述過記憶體虛擬化大體框架，再來回顧一下：

非虛擬化下的記憶體的訪問

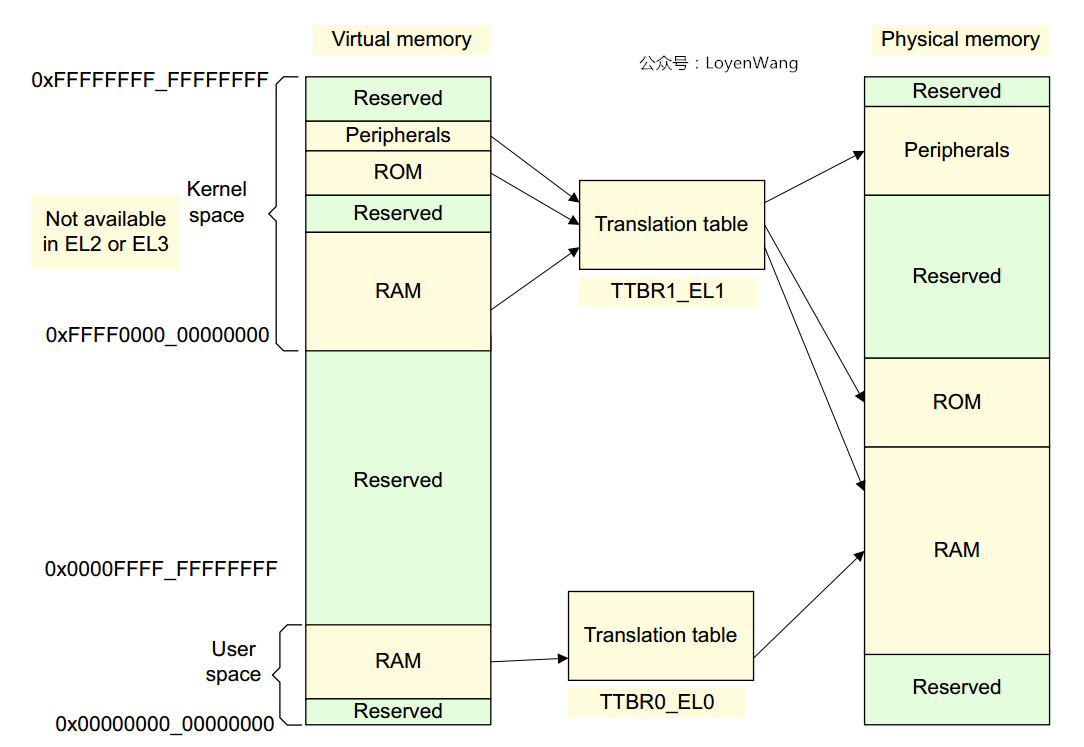

CPU訪問物理記憶體前，需要先建立頁表映射（虛擬地址到物理地址的映射），最終通過查表的方式來完成訪問，在ARMv8中，內核頁表基地址存放在TTBR1_EL1中，用戶空間頁表基地址存放在TTBR0_EL0中；

虛擬化下的記憶體訪問

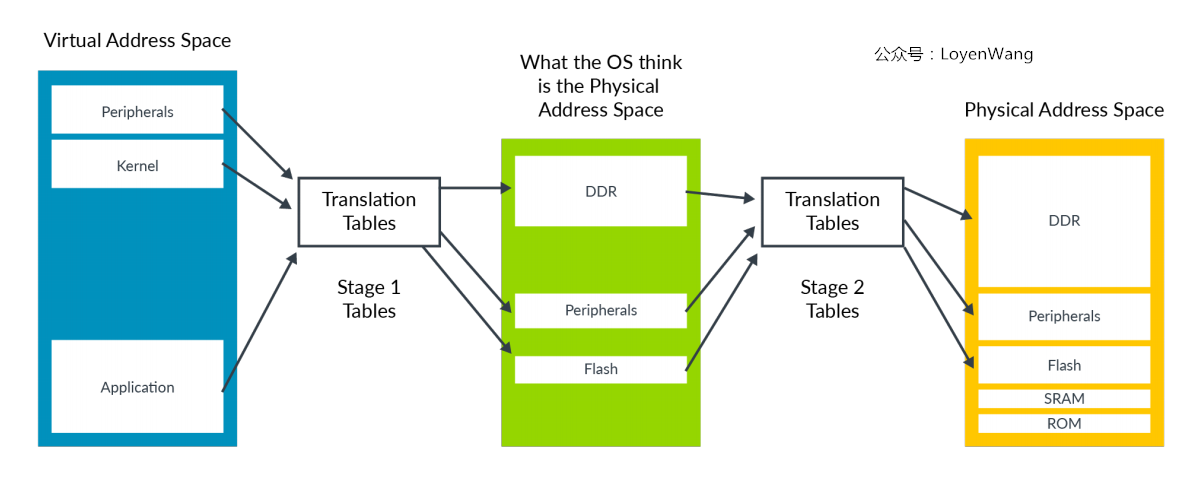

虛擬化情況下，記憶體的訪問會分為兩個Stage，Hypervisor通過Stage 2來控制虛擬機的記憶體視圖，控制虛擬機是否可以訪問某塊物理記憶體，進而達到隔離的目的；
Stage 1：VA(Virtual Address)->IPA(Intermediate Physical Address)，Host的作業系統控制Stage 1的轉換；
Stage 2：IPA(Intermediate Physical Address)->PA(Physical Address)，Hypervisor控制Stage 2的轉換；

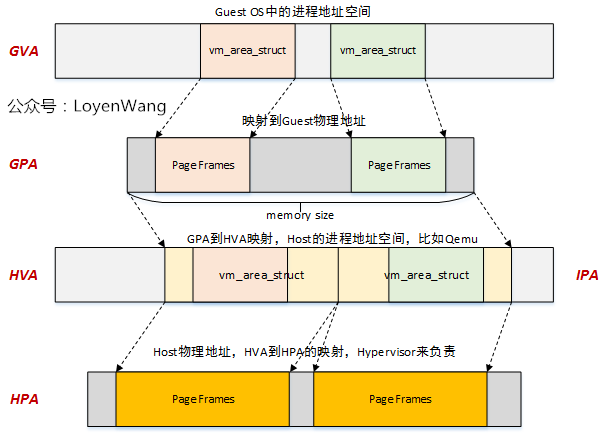

猛一看上邊兩個圖，好像明白了啥，仔細一想，啥也不明白，本文的目標就是將這個程序講明白，

在開始細節講解之前，需要先描述幾個概念：

gva - guest virtual address
gpa - guest physical address
hva - host virtual address
hpa - host physical address

Guest OS中的虛擬地址到物理地址的映射，就是典型的常規操作，參考之前的記憶體管理模塊系列文章；

鋪墊了這么久，來到了本文的兩個主題：

GPA->HVA;
HVA->HPA;

開始吧！

2. GPA->HVA

還記得上一篇文章《Linux虛擬化KVM-Qemu分析（四）之CPU虛擬化（2）》中的Sample Code嗎？

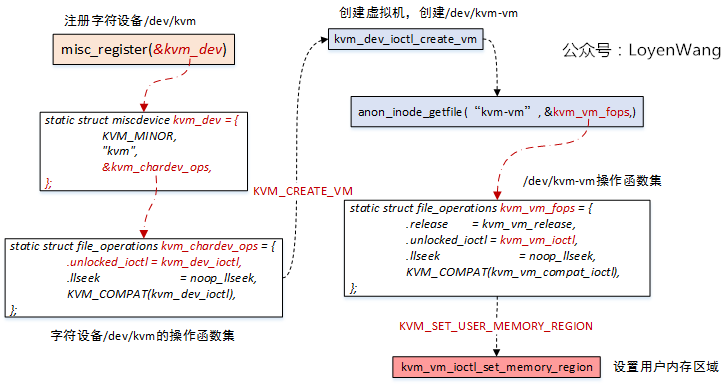

KVM-Qemu方案中，GPA->HVA的轉換，是通過ioctl中的KVM_SET_USER_MEMORY_REGION命令來實作的，如下圖：

找到了入口，讓我們進一步揭開神秘的面紗，

2.1 資料結構

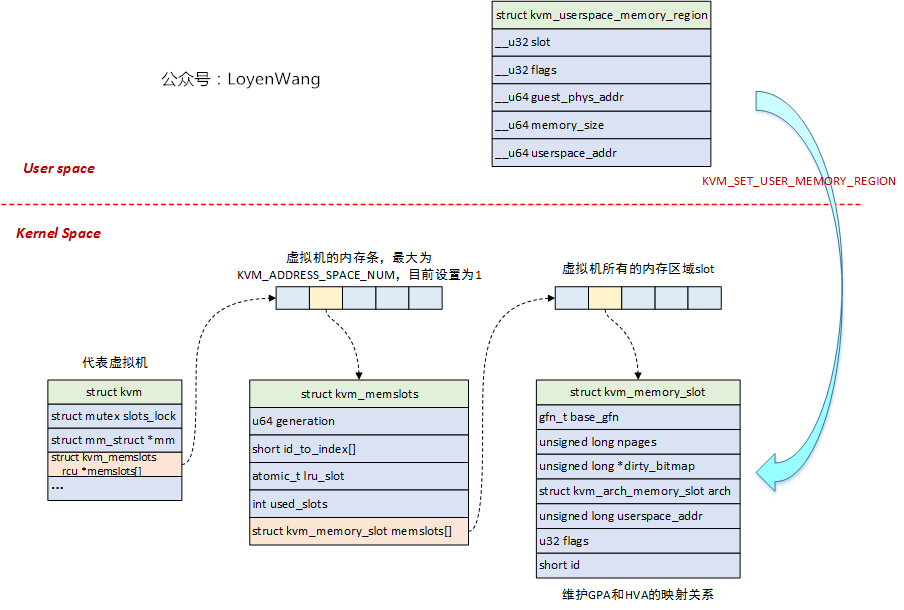

關鍵的資料結構如下：

虛擬機使用slot來組織物理記憶體，每個slot對應一個struct kvm_memory_slot，一個虛擬機的所有slot構成了它的物理地址空間；
用戶態使用struct kvm_userspace_memory_region來設定記憶體slot，在內核中使用struct kvm_memslots結構來將kvm_memory_slot組織起來；
struct kvm_userspace_memory_region結構體中，包含了slot的ID號用于查找對應的slot，此外還包含了物理記憶體起始地址及大小，以及HVA地址，HVA地址是在用戶行程地址空間中分配的，也就是Qemu行程地址空間中的一段區域；

2.2 流程分析

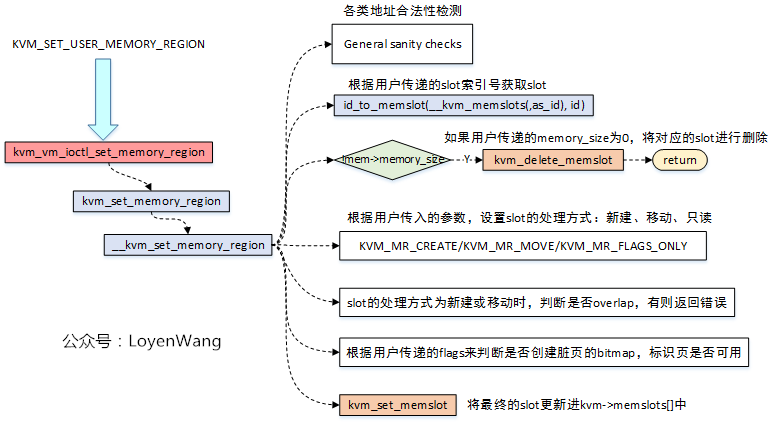

資料結構部分已經羅列了大體的關系，那么在KVM_SET_USER_MEMORY_REGION時，圍繞的操作就是slots的創建、洗掉，更新等操作，話不多說，來圖了：

當用戶要設定記憶體區域時，最侄訓呼叫到__kvm_set_memory_region函式，在該函式中完成所有的邏輯處理；
__kvm_set_memory_region函式，首先會對傳入的struct kvm_userspace_memory_region的各個欄位進行合法性檢測判斷，主要是包括了地址的對齊，范圍的檢測等；
根據用戶傳遞的slot索引號，去查找虛擬機中對應的slot，查找的結果只有兩種：1）找到一個現有的slot；2）找不到則新建一個slot；
如果傳入的引數中memory_size為0，那么會將對應slot進行洗掉操作；
根據用戶傳入的引數，設定slot的處理方式：KVM_MR_CREATE，KVM_MR_MOVE，KVM_MEM_READONLY；
根據用戶傳遞的引數決定是否需要分配臟頁的bitmap，標識頁是否可用；
最終呼叫kvm_set_memslot來設定和更新slot資訊；

2.2.1 kvm_set_memslot

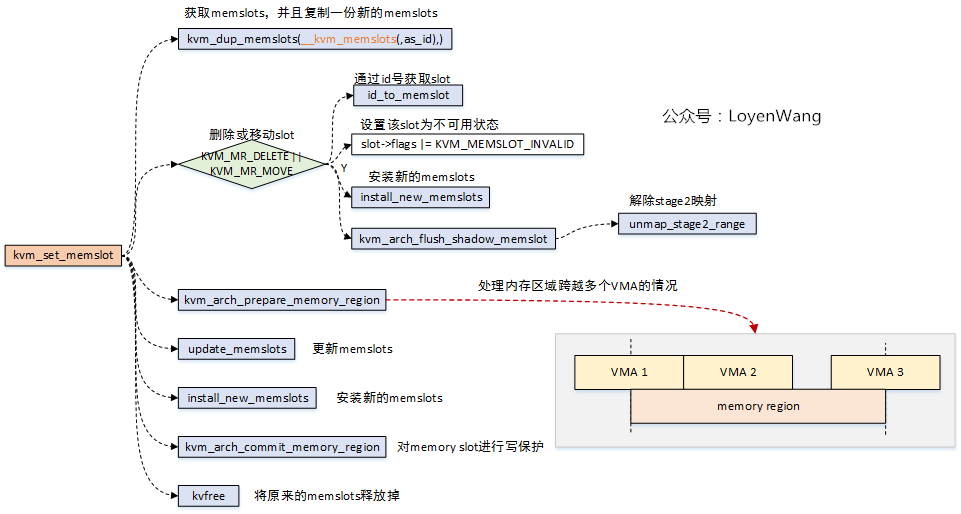

具體的memslot的設定在kvm_set_memslot函式中完成，slot的操作流程如下：

首先分配一個新的memslots，并將原來的memslots內容復制到新的memslots中；
如果針對slot的操作是洗掉或者移動，首先根據舊的slot id號從memslots中找到原來的slot，將該slot設定成不可用狀態，再將memslots安裝回去，這個安裝的意思，就是RCU的assignment操作，不理解這個的，建議去看看之前的RCU系列文章，由于slot不可用了，需要解除stage2的映射；
kvm_arch_prepare_memory_region函式，用于處理新的slot可能跨越多個用戶行程VMA區域的問題，如果為設備區域，還需要將該區域映射到Guest IPA中；
update_memslots用于更新整個memslots，memslots基于PFN來進行排序的，添加、洗掉、移動等操作都是基于這個條件，由于都是有序的，因此可以選擇二分法來進行查找操作；
將添加新的slot后的memslots安裝回KVM中；
kvfree用于將原來的memslots釋放掉；

2.2.2 kvm_delete_memslot

kvm_delete_memslot函式，實際就是呼叫的kvm_set_memslot函式，只是slot的操作設定成KVM_MR_DELETE而已，不再贅述，

3. HVA->HPA

光有了GPA->HVA，似憾訓是跟Hypervisor沒有太大關系，到底是怎么去訪問物理記憶體的呢？貌似也沒有看到去建立頁表映射啊？
跟我走吧，帶著問題出發！

之前記憶體管理相關文章中提到過，用戶態程式中分配虛擬地址vma后，實際與物理記憶體的映射是在page fault時進行的，那么同樣的道理，我們可以順著這個思路去查找是否HVA->HPA的映射也是在例外處理的程序中創建的？答案是顯然的，

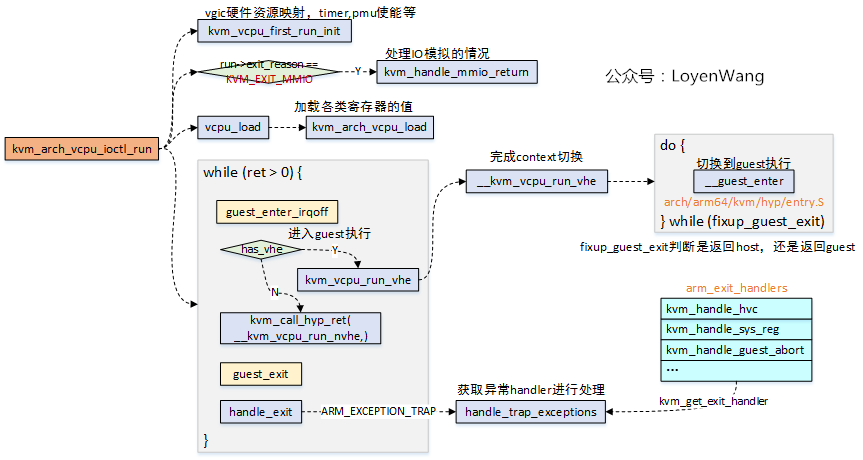

回顧一下前文《Linux虛擬化KVM-Qemu分析（四）之CPU虛擬化（2）》的一張圖片：

當用戶態觸發kvm_arch_vcpu_ioctl_run時，會讓Guest OS去跑在Hypervisor上，當Guest OS中出現例外退出到Host時，此時handle_exit將對退出的原因進行處理；

例外處理函式arm_exit_handlers如下，具體呼叫選擇哪個處理函式，是根據ESR_EL2, Exception Syndrome Register(EL2)中的值來確定的，

static exit_handle_fn arm_exit_handlers[] = {
	[0 ... ESR_ELx_EC_MAX]	= kvm_handle_unknown_ec,
	[ESR_ELx_EC_WFx]	= kvm_handle_wfx,
	[ESR_ELx_EC_CP15_32]	= kvm_handle_cp15_32,
	[ESR_ELx_EC_CP15_64]	= kvm_handle_cp15_64,
	[ESR_ELx_EC_CP14_MR]	= kvm_handle_cp14_32,
	[ESR_ELx_EC_CP14_LS]	= kvm_handle_cp14_load_store,
	[ESR_ELx_EC_CP14_64]	= kvm_handle_cp14_64,
	[ESR_ELx_EC_HVC32]	= handle_hvc,
	[ESR_ELx_EC_SMC32]	= handle_smc,
	[ESR_ELx_EC_HVC64]	= handle_hvc,
	[ESR_ELx_EC_SMC64]	= handle_smc,
	[ESR_ELx_EC_SYS64]	= kvm_handle_sys_reg,
	[ESR_ELx_EC_SVE]	= handle_sve,
	[ESR_ELx_EC_IABT_LOW]	= kvm_handle_guest_abort,
	[ESR_ELx_EC_DABT_LOW]	= kvm_handle_guest_abort,
	[ESR_ELx_EC_SOFTSTP_LOW]= kvm_handle_guest_debug,
	[ESR_ELx_EC_WATCHPT_LOW]= kvm_handle_guest_debug,
	[ESR_ELx_EC_BREAKPT_LOW]= kvm_handle_guest_debug,
	[ESR_ELx_EC_BKPT32]	= kvm_handle_guest_debug,
	[ESR_ELx_EC_BRK64]	= kvm_handle_guest_debug,
	[ESR_ELx_EC_FP_ASIMD]	= handle_no_fpsimd,
	[ESR_ELx_EC_PAC]	= kvm_handle_ptrauth,
};

用你那雙水汪汪的大眼睛掃描一下這個函式表，發現ESR_ELx_EC_DABT_LOW和ESR_ELx_EC_IABT_LOW兩個例外，這不就是指令例外和資料例外嗎，我們大膽的猜測，HVA->HPA映射的建立就在kvm_handle_guest_abort函式中，

3.1 `kvm_handle_guest_abort`

先來補充點知識點，可以更方便的理解接下里的內容：

Guest OS在執行到敏感指令時，產生EL2例外，CPU切換模式并跳轉到EL2的el1_sync（arch/arm64/kvm/hyp/entry-hyp.S）例外入口；
CPU的ESR_EL2暫存器記錄了例外產生的原因；
Guest退出到kvm后，kvm根據例外產生的原因進行對應的處理，

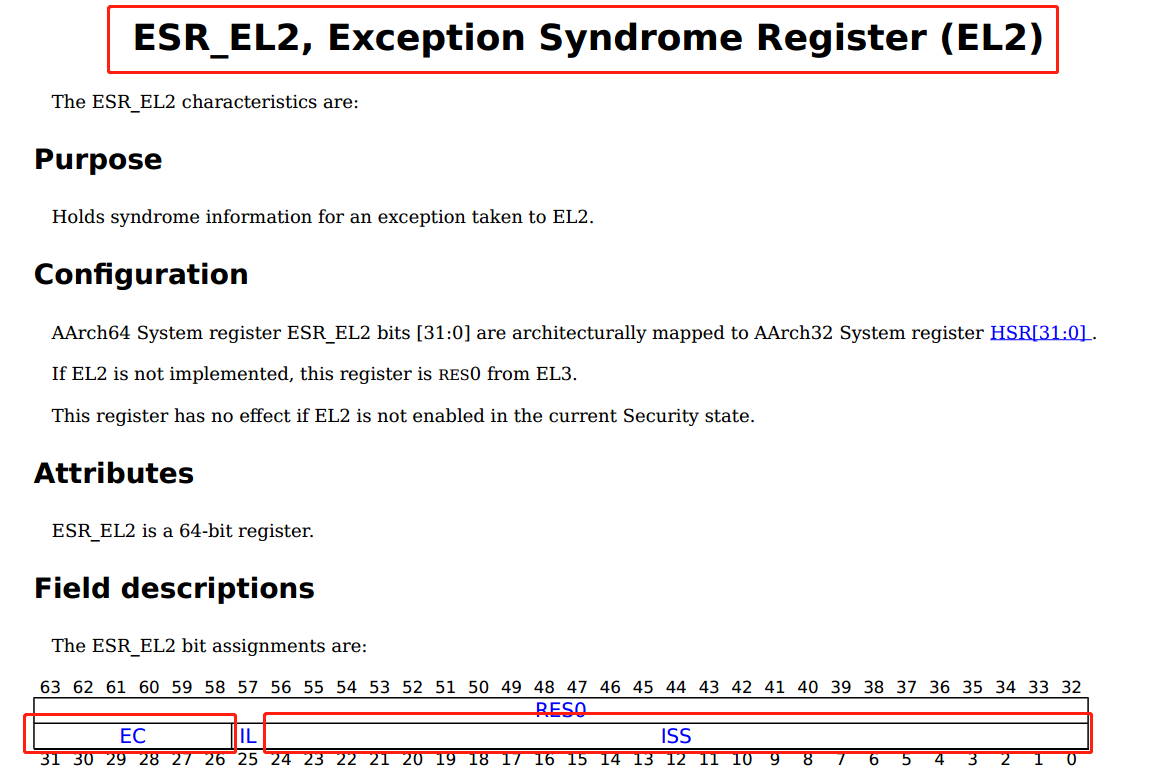

簡要看一下ESR_EL2暫存器：

EC：Exception class，例外類，用于標識例外的原因；
ISS：Instruction Specific Syndrome，ISS域定義了更詳細的例外細節；
在kvm_handle_guest_abort函式中，多處需要對例外進行判斷處理；

kvm_handle_guest_abort函式，處理地址訪問例外，可以分為兩類：

常規記憶體訪問例外，包括未建立頁表映射、讀寫權限等；
IO記憶體訪問例外，IO的模擬通常需要Qemu來進行模擬；

先看一下kvm_handle_guest_abort函式的注釋吧：

/**
 * kvm_handle_guest_abort - handles all 2nd stage aborts
 *
 * Any abort that gets to the host is almost guaranteed to be caused by a
 * missing second stage translation table entry, which can mean that either the
 * guest simply needs more memory and we must allocate an appropriate page or it
 * can mean that the guest tried to access I/O memory, which is emulated by user
 * space. The distinction is based on the IPA causing the fault and whether this
 * memory region has been registered as standard RAM by user space.
 */

到達Host的abort都是由于缺乏Stage 2頁表轉換條目導致的，這個可能是Guest需要分配更多記憶體而必須為其分配記憶體頁，或者也可能是Guest嘗試去訪問IO空間，IO操作由用戶空間來模擬的，兩者的區別是觸發例外的IPA地址是否已經在用戶空間中注冊為標準的RAM；

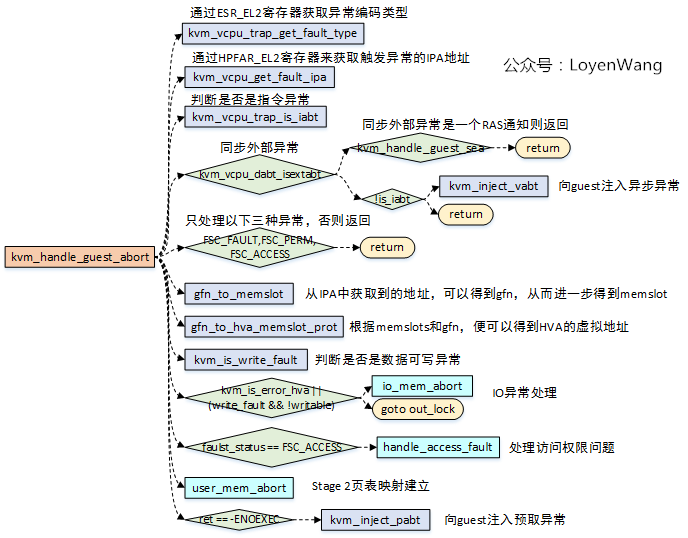

呼叫流程來了：

kvm_vcpu_trap_get_fault_type用于獲取ESR_EL2的資料例外和指令例外的fault status code，也就是ESR_EL2的ISS域；
kvm_vcpu_get_fault_ipa用于獲取觸發例外的IPA地址；
kvm_vcpu_trap_is_iabt用于獲取例外類，也就是ESR_EL2的EC，并且判斷是否為ESR_ELx_IABT_LOW，也就是指令例外型別；
kvm_vcpu_dabt_isextabt用于判斷是否為同步外部例外，同步外部例外的情況下，如果支持RAS，Host能處理該例外，不需要將例外注入給Guest；
例外如果不是FSC_FAULT，FSC_PERM，FSC_ACCESS三種型別的話，直接回傳錯誤；
gfn_to_memslot，gfn_to_hva_memslot_prot這兩個函式，是根據IPA去獲取到對應的memslot和HVA地址，這個地方就對應到了上文中第二章節中地址關系的建立了，由于建立了連接關系，便可以通過IPA去找到對應的HVA；
如果注冊了RAM，能獲取到正確的HVA，如果是IO記憶體訪問，那么HVA將會被設定成KVM_HVA_ERR_BAD，kvm_is_error_hva或者(write_fault && !writable)代表兩種錯誤：1）指令錯誤，向Guest注入指令例外；2）IO訪問錯誤，IO訪問又存在兩種情況：2.1）Cache維護指令，則直接跳過該指令；2.2）正常的IO操作指令，呼叫io_mem_abort進行IO模擬操作；
handle_access_fault用于處理訪問權限問題，如果記憶體頁無法訪問，則對其權限進行更新；
user_mem_abort，用于分配更多的記憶體，實際上就是完成Stage 2頁表映射的建立，根據例外的IPA地址，已經對應的HVA，建立映射，細節的地方就不表了，

來龍去脈摸清楚了，那就草草收場吧，下回見了，
