大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是恩智浦i.MX RTxxx系列MCU的1-bit SPI NOR恢復啟動，
在前幾篇里痞子衡介紹的Boot Device都屬于主動啟動的Master Boot Device（Serial(Multi-IO) NOR, SD/eMMC），試想一下如果遇到這樣的情況，你選擇啟動的某個Master Boot Device正常作業一段時間后某次開機突然因為某種未知原因無法啟動了，此時系統無法正常作業，但如果你希望系統能夠有一定的容錯/魯棒能力，即使這種場合下也能夠保證基本作業，那應該怎么做？別擔心，i.MXRTxxx BootROM提供了一種解決方案，即Recovery Boot機制，BootROM支持Serial NOR作為Recovery Boot Device，你只需要將備份application事先放進Recovery Boot Device即可，任何主動啟動的Master Boot Device啟動失敗，BootROM會自動啟動Recovery Boot Device中的備份application保證系統能正常作業，是不是覺得recovery boot很貼心？今天痞子衡就為大家介紹Recovery Boot：
一、支持的Serial NOR
i.MXRTxxx支持加載恢復啟動的主要是1-bit SPI介面（其實Multi-IO也行，只要支持1bit read/normal read模式）的NOR Flash，Serial NOR廠商非常多，對應Serial NOR芯片型號也很多，如果你在選型時不確定到底該為i.MXRTxxx選擇哪一款Serial NOR時，可選用下面三款芯片，痞子衡均實測過：
Adesto AT25SF641-SUB-T （NOR Flash, Multiple I/O, 104MHz, 256B Page/4-32-64KB Sector/64Mb Device）
Micron MT25QL128ABA1ESE-OSIT （NOR Flash, Multiple I/O, 133MHz-STR, 64B Page/4-32-64KB Sector/128Mb Device）
Spansion S25FL129P （NOR Flash, Multiple I/O, 80MHz, 256B Page/4-8-64-256KB Sector/128Mb Device）
Note1: BootROM固定使用SPI Mode(0,0)（即CPOL=0, CPHA=0），24MHz SPI Clk去訪問外部NOR，
Note2: 在BootROM的Device Boot模式下想要啟動NOR不需要知道任何Flash屬性引數（如Sector/Page Size），因此Device Boot模式下僅需要指定SPI Port連接即可，
Note3: 在BootROM的Serial ISP模式下擦寫NOR時需要知道其Sector/Page Size，ROM支持兩種方式獲取Sector/Page Size，一是手工填寫引數，另一個是利用SFDP，
Note4: BootROM主要支持3bytes（存盤范圍為1Mb - 128Mb）地址的外部NOR，其實市面上3bytes地址位的EEPROM也可以用作Recovery Boot Device（不過BootROM僅能在Device Boot模式下啟動(讀)EEPROM，但不支持Serial ISP模式下擦寫EEPROM），
二、Serial NOR硬體連接
確定了Serial NOR芯片選型后，底下便進入Serial NOR硬體電路設計及與i.MXRTxxx的信號連接環節：

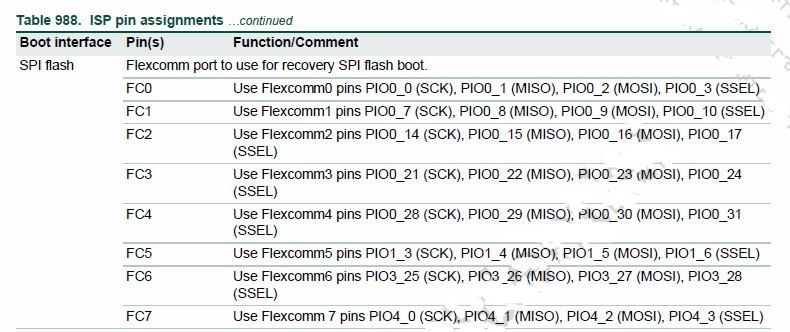

i.MXRTxxx對于Serial NOR的底層介面支持是通過內部Flexcomm SPI這個IP實作的，i.MXRTxxx內部一共有8個Flexcomm SPI，BootROM對這8組Flexcomm SPI都支持，具體pinmux如下（適用RT600）：

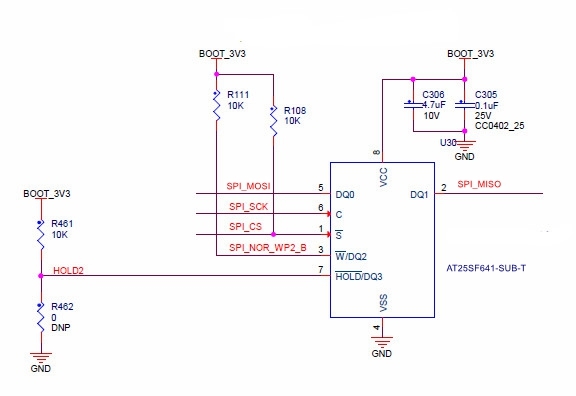

如下是典型的QSPI NOR硬體連接設計，示例NOR芯片是AT25SF641-SUB-T，該NOR芯片為Multiple I/O，資料線為DQ[3:0]，當用作1-bit SPI模式時，僅需連接DQ[1:0]：
Note: 當使用QSPI Flash作為1bit SPI Flash使用時，空置的引腳IO[3:2]必須上拉，否則Flash無法正常訪問，
三、Serial NOR加載啟動程序
確保Serial NOR硬體相關設計無誤之后，底下便是下載更新Bootable Image進Serial NOR以供BootROM加載啟動了，在下載Bootable image之前有必要先了解Serial NOR的加載啟動程序：
痞子衡在啟動系列文章的第五篇 Bootable image格式與加載(elftosb/.json) 里的最后已經介紹過Non-XIP image加載啟動程序，這個程序其實已經充分地描述了Serial NOR的加載啟動程序，
有了Non-XIP image加載啟動的背景知識，Serial NOR的加載啟動程序便是上電之后，在主動選擇的Master Boot Device啟動失敗之后，BootROM會從Serial NOR偏移0x1000地址處讀取image header資料（一共64個位元組），找到其中的imageLength和imageLoadAddress，這樣就知道了Application加載起始地址以及總長度，然后再將Application全部拷貝到相應SRAM里去啟動，其程序如下圖所示：
四、下載Application進Serial NOR
理解了Serial NOR加載啟動程序，我們便可以開始使用BootROM的Serial ISP模式去下載Application進Serial NOR芯片中：
痞子衡在啟動系列文章的第三篇 Serial ISP模式(blhost)) 和第五篇 Bootable image格式與加載(elftosb/.json) 里分別介紹了Serial ISP模式的使用以及如何將你的Application制作成Bootable image，后續內容假定你已經制作好一個Bootable image并且使用blhost工具與BootROM的Serial ISP模式建立了基本通信，正要開始將Bootable image下載進Serial NOR，
跟Master Boot Device不同的是，Serial NOR不支持configuration block，configuration block結構原型是下面的spi_mem_config_t，下文提及的簡化option block其實就是用來設定這個configuration block的，
//! @brief Serial NOR Config block structure
typedef struct
{
uint8_t tag;
uint8_t memoryType;
uint8_t blockEraseAvailable;
uint8_t sfdpTableAvailable;
uint8_t sectorEraseCmd;
uint8_t blockEraseCmd;
uint8_t chipEraseCmd;
uint8_t addressBits;
uint32_t pageSizeInBytes;
uint32_t sectorSizeInBytes;
uint32_t blockSizeInBytes;
uint32_t memorySizeInBytes;
} spi_mem_config_t;
前面扯了些沒用的，那么到底怎么樣將Bootable image資料下載進Serial NOR中呢？當然還是靠Serial ISP模式，我們只需要提供簡化的4byte配置資料即可，下面是一種Application下載更新示例（該示例適用于 Serial NOR芯片AT25SF641-SUB-T）：
// 在SRAM里臨時存盤1bit SPI NOR配置資料
blhost -p COMx -- fill-memory 0x1C000 0x4 0xC0100000 // Flexcomm SPI1, Default NOR Flash
// 使用1bit SPI NOR配置資料去配置Flexcomm SPI介面
blhost -p COMx -- configure-memory 0x110 0x1C000

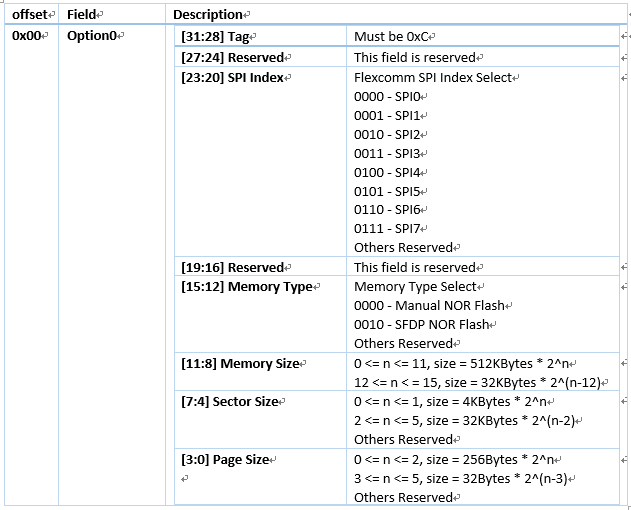

在上述示例里痞子衡首先使用了fill-memory命令在0x1C000地址處暫存了4byte配置資料，然后通過config-memory將這4byte資料里的資訊配置到Serial NOR介面中，實際上這2個命令成功執行后，你就可以開始使用Serial ISP命令下載Bootable image了，那么這4byte配置資料到底是怎么組織的？詳見下表：
從上表我們可以知道，其實這4byte資料提供的配置資訊主要是SPI連接以及NOR Device屬性配置，configure-memory命令執行成功之后，底下image的下載很簡單，只需要將Bootable image從Serial NOR起始地址開始下載即可，具體步驟如下：
// 擦除1bit SPI NOR并將image下載進1bit SPI NOR
blhost -p COMx -- flash-erase-region 0x0 0x20000 0x110
blhost -p COMx -- write-memory 0x1000 bt_image.bin 0x110

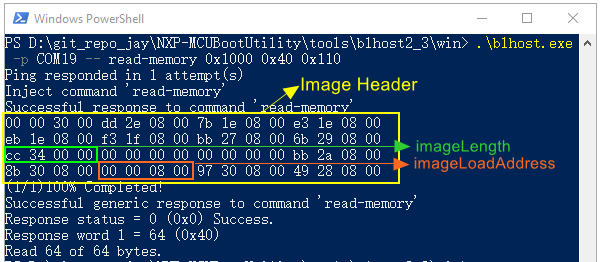

Bootable image下載成功之后，我們可以試著用read-memory從Serial NOR芯片里讀回Application確認一下，Bootable image起始地址在0x1000，痞子衡下載的是一個長度為13516byte，從0x80000處開始鏈接的Non-XIP image，這從讀回的image header決議里可以證實：
至此，Application的下載作業便結束了，
五、進入Serial NOR備份啟動模式
Application已經被成功下載進Serial NOR芯片之后，此時我們便可以開始設定芯片從Serial NOR啟動：
痞子衡在前面的文章 Boot配置(ISP Pin/OTP) 介紹過Boot行為模式有兩種選擇方式（通過OTP或ISP pin），在OTP里，如果設定PRIMARY_BOOT_SRC[3:0]為SPI_FLASH_BOOT（即4b'0111），則芯片直接從1bit SPI NOR啟動，不再需要先經過Master Boot Device，這相當于將1bit SPI NOR地位提升到Master Boot Device，

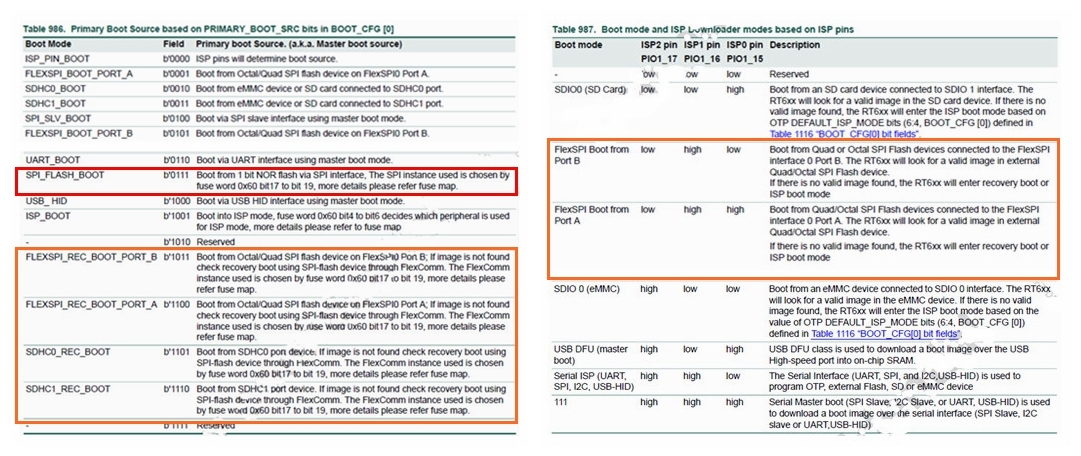

不過1bit SPI NOR啟動最常用的Boot行為模式配置不是上面那種，而是真的用作Recovery Boot Device，這才是它的最大意義所在，如下表所示，共有6種不同的配置（橘色框里）均能使能備份啟動模式（適用RT600），
六、配置OTP啟動Serial NOR
設定好芯片啟動模式是從Serial NOR備份啟動之后，我們還需要最后關注一下與Serial NOR相關的具體特性配置：

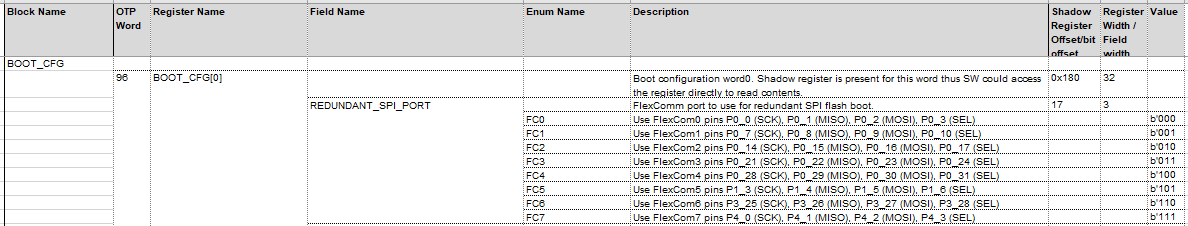

Serial NOR的Device配置非常簡單，只需要在OTP里指定SPI index即可（在BOOT_CFG[0]里的REDUNDANT_SPI_PORT里），痞子衡在文章第一節的Note2里就備注過，在BootROM的Device Boot模式下想要啟動1bit SPI NOR不需要知道任何Flash屬性引數（如Sector/Page Size），因此只要指定是哪個SPI Port就行了，
七、幾個注意事項
- 市面上基本大于64KB的QSPI NOR均支持1bit read/normal read模式，
- 雖然從Serial NOR啟動的設計目的是用于recovery boot，但如果你硬要將Serial NOR作為系統里的唯一Boot Device，也并不是不可以（假設Recovery Boot沒有升級為Master Boot），你需要在板級設計時考慮與Master Boot Device連接的i.MXRTxxx相關引腳在上電時的電平轉換（BootROM總是會嘗試先啟動Master Boot Device）的影響，
上述所有步驟全部完成之后，復位芯片你就應該能看到你放在Serial NOR里的Application已經正常地啟動了，
至此，恩智浦i.MX RTxxx系列MCU的1-bit SPI NOR恢復啟動痞子衡便介紹完畢了，掌聲在哪里~~~
