大家好,我是痞子衡,是正經搞技術的痞子,今天痞子衡給大家介紹的是恩智浦i.MX RT1xxx系列MCU的FlexRAM外設,
本文是外設系列第二篇,上一篇講的是離內核最近的高速快取L1 Cache,今天咱們聊離內核第二近的靜態記憶體SRAM,眾所周知,i.MXRT系列內部沒有非易失性存盤器,但內部SRAM還是必備的,這個SRAM可用于存放data、Stack、Heap段或者Non-XIP代碼text段等,我們知道Cortex-M7架構引入了TCM屬性的靜態記憶體,以Cortex-M7為內核的i.MXRT當然要支持TCM,除了TCM之外,i.MXRT還支持普通的OCRAM(On-chip SRAM),TCM和OCRAM在i.MXRT里都有著各自不可替代的應用場合,而在不同的具體應用中,TCM和OCRAM大小需求是不同的,為了能夠靈活調整TCM和OCRAM大小,i.MXRT中引入了FlexRAM這個外設,今天痞子衡就跟大家聊一聊FlexRAM:
一、FlexRAM原理

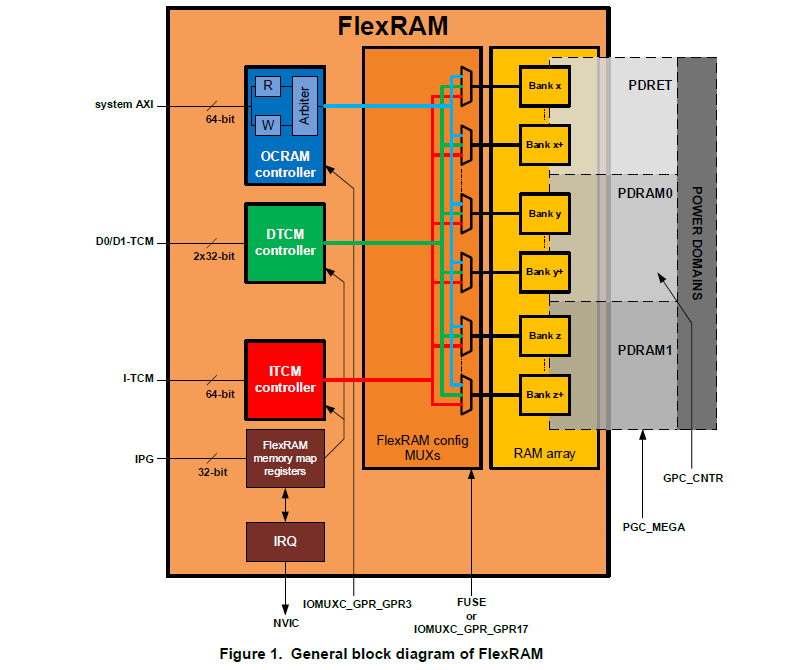

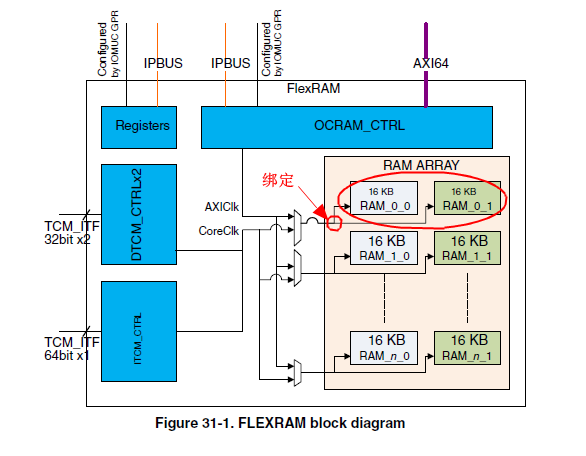

關于FlexRAM原理,下面這一張模塊框圖基本就概括了FlexRAM方方面面,包含FlexRAM三種形態(ITCM/DTCM/OCRAM)、系統總線連接、區域供電控制、大小分配控制等,下面咱們就來分別聊:

1.1 記憶體結構
先說FlexRAM記憶體結構,不管FlexRAM處于哪種形態(ITCM/DTCM/OCRAM),其本質上還是SRAM,因為FlexRAM需要被動態配置成不同形態,因此SRAM被劃分成很多小塊,每個小塊稱為一個Bank,Bank是配置形態的最小單元,i.MXRT里每個Bank的SRAM大小為32KB(見下圖中RAM_x_y,每個Bank雖由2個16KB RAM Block組成,但這兩個RAM block是系結在一條線上的,不可分割)

1.2 速度(性能)
再聊FlexRAM性能,FlexRAM三種形態(ITCM/DTCM/OCRAM)訪問速度是不一樣的,這主要是因為掛的總線型別不一樣,TCM分為ITCM和DTCM,分別掛在64bit的I-TCM和2x32bit的D-TCM總線上,而OCRAM則掛在了64bit的AXI總線上,
? Integrated I-TCM and D-TCM RAM controller
? 64-bit I-TCM interface and 2x 32-bit D-TCM interface.
? Synchronous interface to the M7 Core,run at the same frequency as the core
? Integrated OCRAM controller
? As slave module on the 64-bit system AXI bus
? Synchronous to the system bus, runs at the same frequency as bus fabric
TCM總線總是跟內核同頻,AXI Master總線也是跟內核同頻,但是AXI總線經由NIC-301模塊中轉處理后才輸出給OCRAM,NIC-301固定作業在1/4內核主頻下,因此OCRAM主頻也只有內核頻率的1/4,

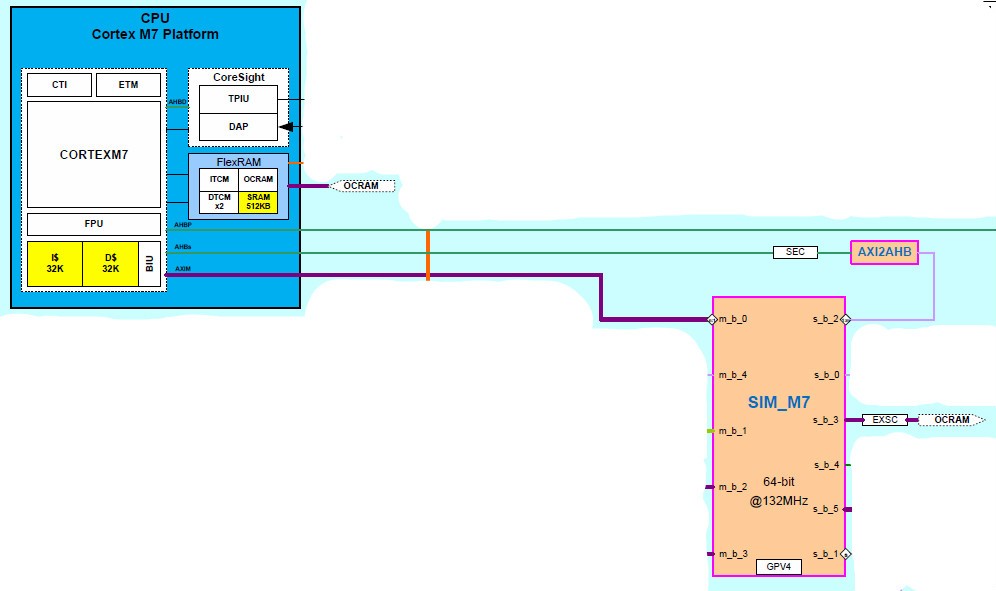

下圖是RT1050上FlexRAM與內核之間的具體連接(圖中SIM_M7頻率是132MHz,這是以528MHz標準內核主頻的1/4來算的):

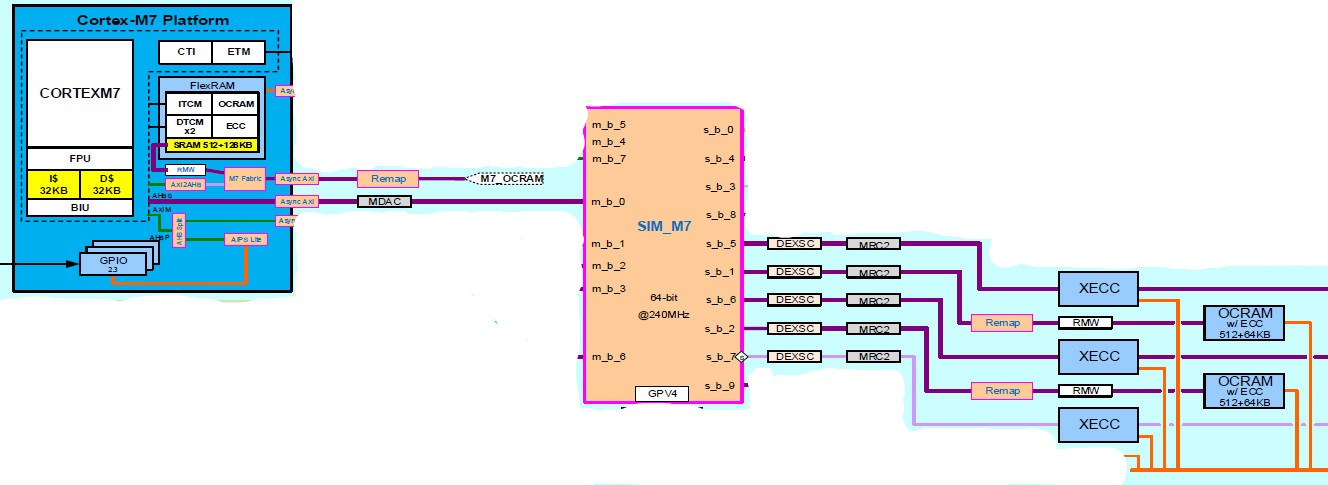

下圖是RT1170上FlexRAM與內核之間的具體連接(圖中SIM_M7頻率是240MHz,這是以960MHz標準內核主頻的1/4來算的):

雖然OCRAM作業頻率比TCM低,但并不意味著放在OCRAM上的資料訪問效率永遠都比TCM訪問效率低,TCM因為速度與L1 Cache一樣,因此系統設計里其不會被L1 Cache快取,但OCRAM是可以掛在L1 Cache上,有了Cache助陣,OCRAM上資料訪問效率并不一定比TCM慢,
1.3 供電管理

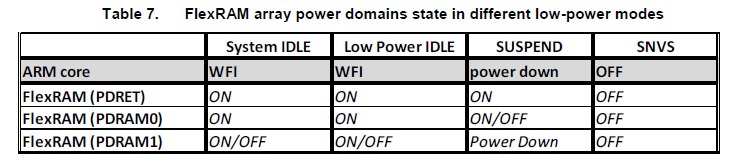

說說FlexRAM功耗控制,這部分在不同i.MXRT芯片上差異較大,FlexRAM最多有三個電源域,分別是PDRET、PDRAM0、PDRAM1,這三個域在不同的系統功耗模式下的開關狀態如下:

PDRET域只在SNVS模式下才會關閉,基本上算是永遠在作業了,PDRAM0域僅當內核suspend的時候,才可以被主動關閉,PDRAM1域在任意IDLE模式都可以被主動關閉,PDRAMx域的開關控制在GPC模塊里(PDRAM0的控制在GPC->CNTR,PDRAM1的控制在PGC->MEGA_CTRL,PGC是GPC里的子模塊),

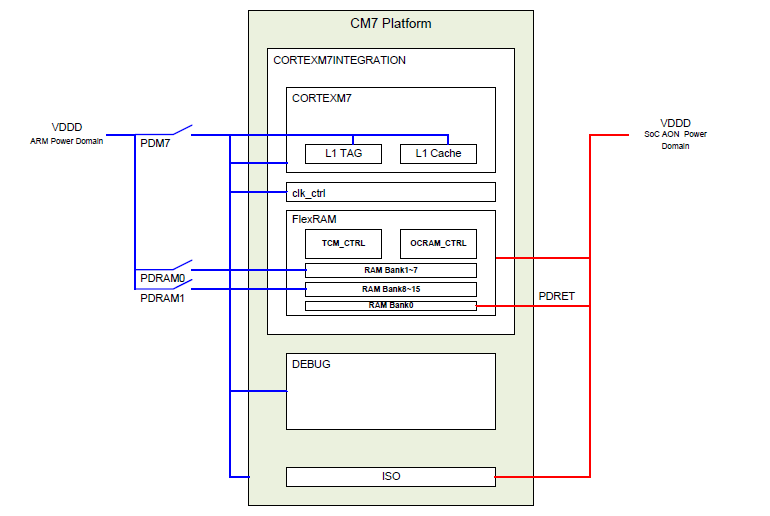

下面我們來看一下目前唯一一款三個FlexRAM電源域均支持的i.MXRT芯片(RT1050)上具體FlexRAM劃分,從下圖中我們可以看出Bank0屬于PDRET域,Bank1-7屬于PDRAM0域,Bank8-15屬于PDRAM1域,

痞子衡前面講過,FlexRAM功耗控制在不同i.MXRT芯片上差異較大,主要是因為這三個電源域在不同i.MXRT芯片上控制的Bank不同,之所以有這種差異是因為不同i.MXRT芯片Bank數量不一,并且有的i.MXRT除了支持FlexRAM之外,還支持額外的OCRAM(不屬于FlexRAM范疇),因此功耗管理策略不一,下表很好地總結了不同i.MXRT芯片上FlexRAM電源域控制:
| 芯片 | FlexRAM電源域 | ||
|---|---|---|---|
| PDRET | PDRAM0 | PDRAM1 | |
| i.MXRT117x | - | Bank0-15 | - |
| i.MXRT106x | - | Bank0-15 | - |
| i.MXRT105x | Bank0 | Bank1-7 | Bank8-15 |
| i.MXRT1021 | Bank0-7 | - | - |
| i.MXRT101x | Bank0-3 | - | - |
二、FlexRAM配置
前面扯了些FlexRAM原理,痞子衡知道大家略嫌枯燥,下面咱就上點干貨,談一談大家最關心的FlexRAM怎么具體配置三種形態(ITCM、DTCM、OCRAM),這也是大家在做專案時最常用的功能,
2.1 記憶體容量
i.MXRT各芯片記憶體容量是不一樣的,我們知道每個SRAM Bank都是32KB,記憶體容量不同則Bank數量不同,下表羅列了各i.MXRT芯片FlexRAM大小及Bank數:
| 芯片 | FlexRAM大小 | Bank數量 | 獨立OCRAM大小 |
|---|---|---|---|
| i.MXRT117x | 512KB | 16個,Bank0-15 | 1.5MB |
| i.MXRT106x | 512KB | 16個,Bank0-15 | 512KB |
| i.MXRT105x | 512KB | 16個,Bank0-15 | - |
| i.MXRT1021 | 256KB | 8個,Bank0-7 | - |
| i.MXRT101x | 128KB | 4個,Bank0-3 | - |
2.2 映射地址
在講FlexRAM配置前,首先有必要交待一下FlexRAM各形態在ARM 4GB地址空間中的映射,對于CM7主核而言,ITCM永遠是從0x0000_0000地址開始映射,DTCM永遠是從0x2000_0000開始映射,而OCRAM的起始映射地址因i.MXRT芯片而異(如果i.MXRT中沒有非FlexRAM屬性的OCRAM,那么就從0x2020_0000開始映射;如果i.MXRT中有獨立的OCRAM,那么那個獨立的OCRAM從0x2020_0000開始映射,屬于FlexRAM的OCRAM則緊隨其后映射),
下表是RT1050上的FlexRAM映射地址(RT1050沒有獨立的OCRAM,則OCRAM從0x2020_0000開始映射):

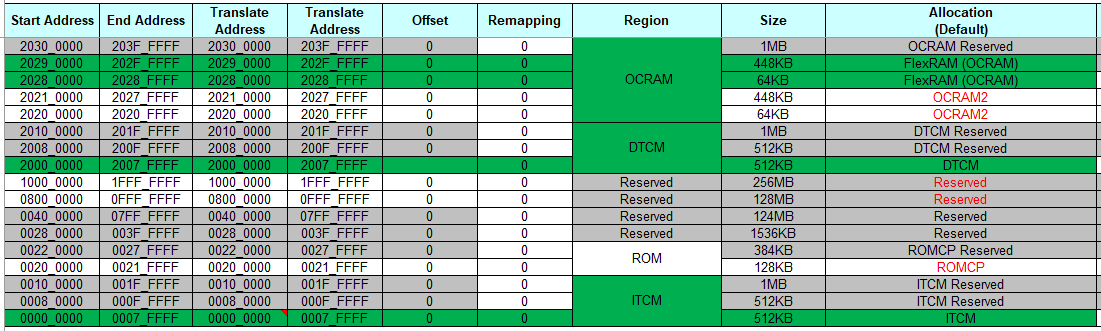

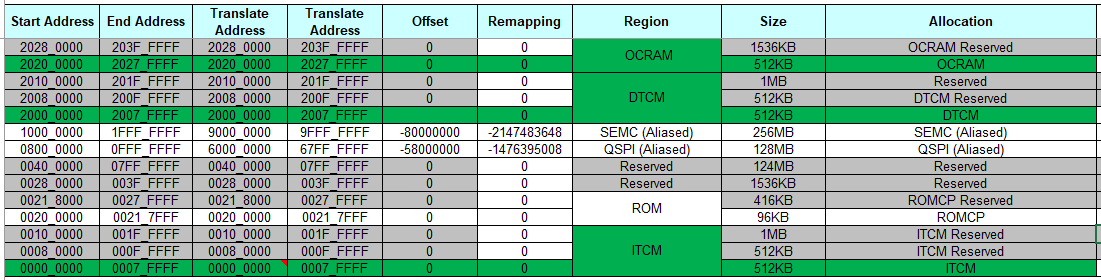

下表是RT1060上的FlexRAM映射地址(RT1060有512KB獨立的OCRAM,屬于FlexRAM的OCRAM則從0x2028_0000開始映射):

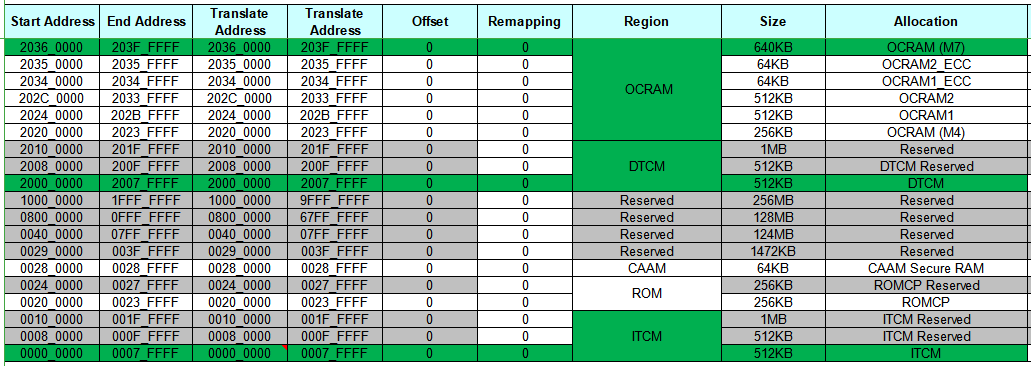

下表是RT1170的CM7內核上的FlexRAM映射地址(其實CM7/CM4核下均可以看到全部1.375MB獨立的OCRAM,屬于FlexRAM的OCRAM則從0x2036_0000開始映射,這里需要注意FlexRAM總大小顯示有640KB,其中包含了128KB的ECC RAM(如ECC功能不啟動,則就是普通OCRAM)):

2.3 靜態配置
確定了FlexRAM各形態起始映射地址,那么FlexRAM配置主要就是關心每個形態(ITCM/DTCM/OCRAM)的容量各配置多少,芯片POR上電后,i.MXRT默認從eFuse中獲取FlexRAM各形態容量分配值,如果想用這種方式配置FlexRAM,只需要根據下面表格,找到合適的值燒寫進eFuse即可,關于eFuse燒寫,可參考痞子衡這篇文章 《eFUSE及其燒寫方法》,需要注意的是燒寫完eFuse之后,需要復位才會生效,

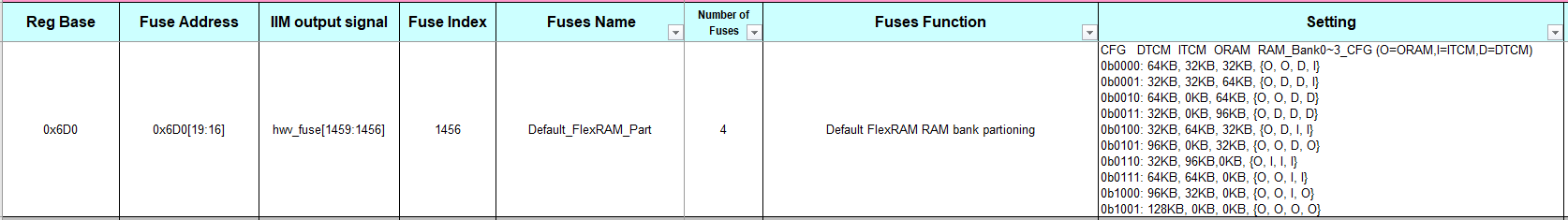

下表適用128KB容量FlexRAM的RT10xx系列(如RT1011、RT1015):

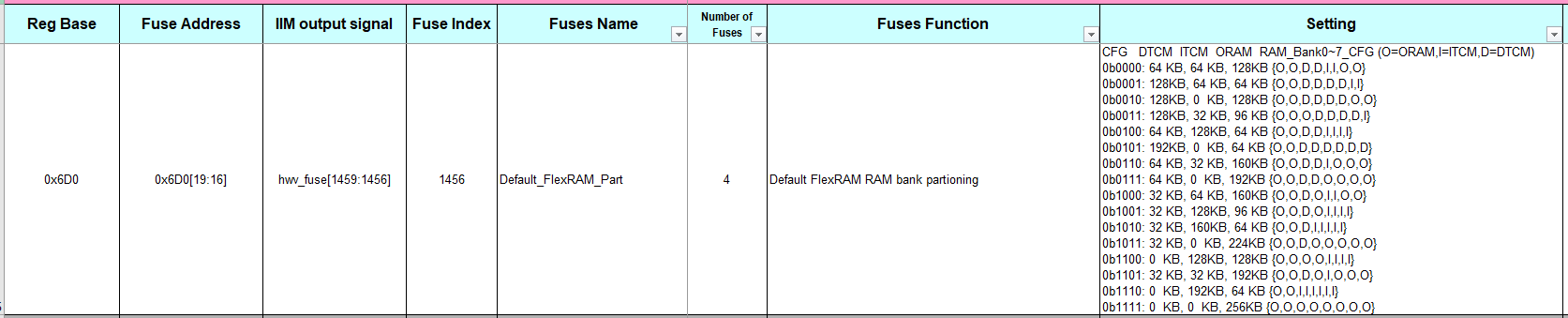

下表適用256KB容量FlexRAM的RT10xx系列(如RT1021):

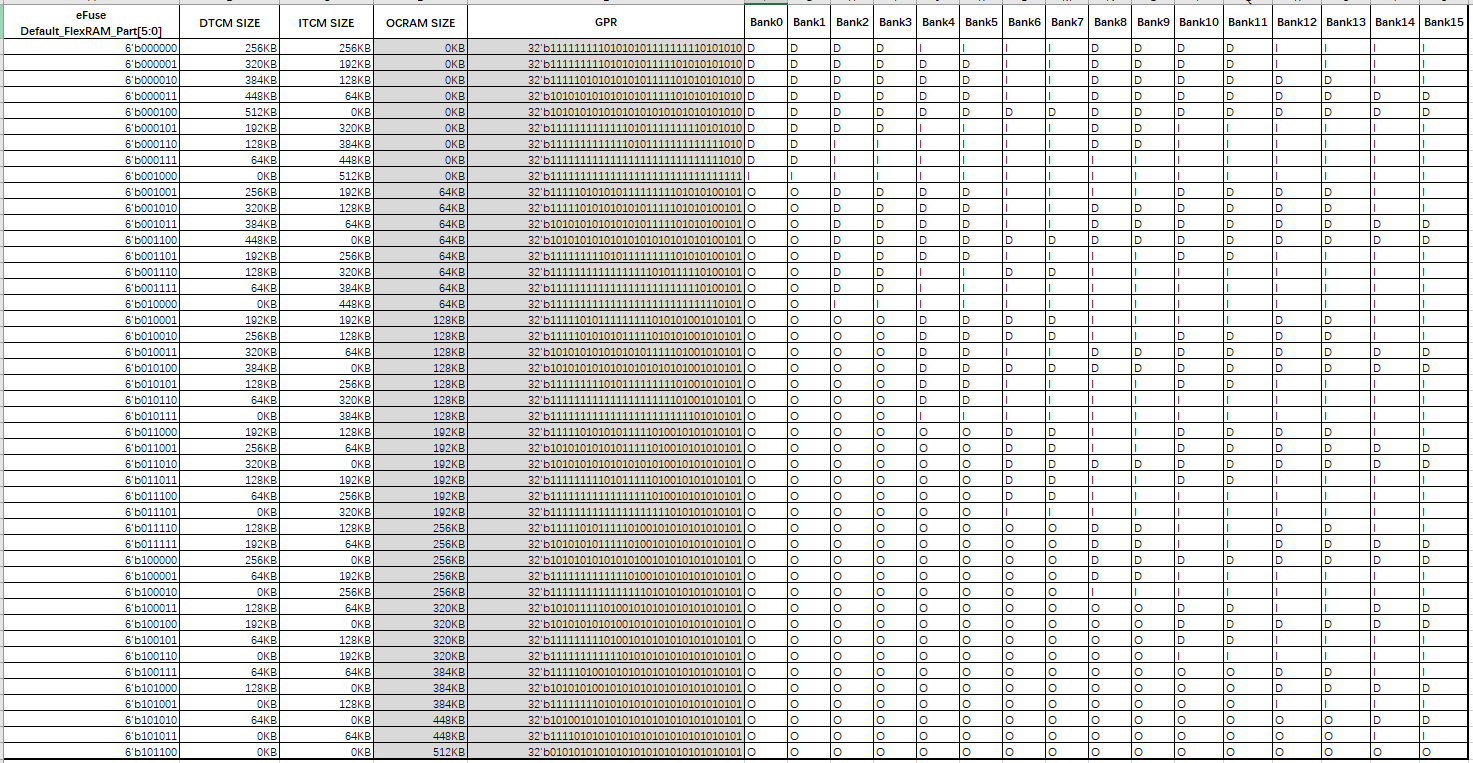

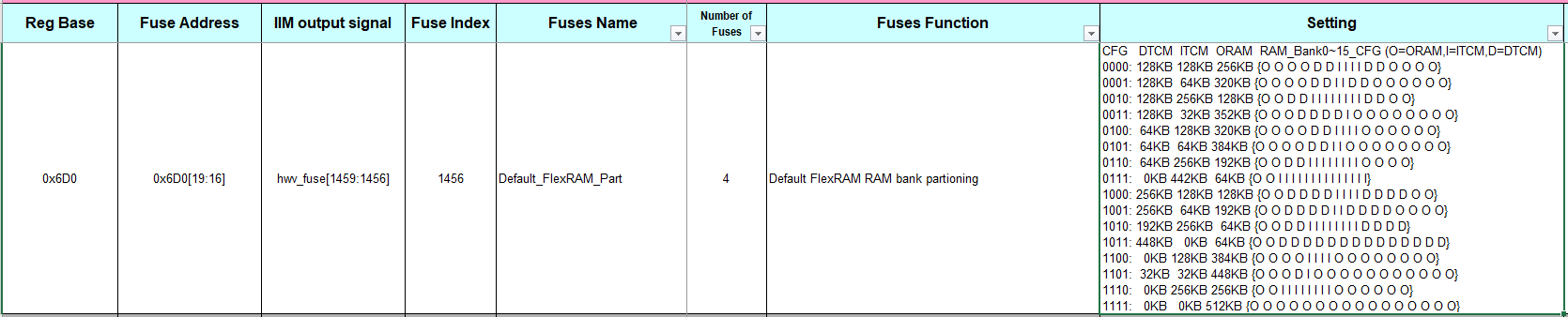

下表適用512KB容量FlexRAM的RT10xx系列(如RT105x、RT106x):

下表適用512KB容量FlexRAM的RT11xx系列(如RT117x):


2.4 動態配置
i.MXRT也支持利用IOMUXC_GPR暫存器來動態配置FlexRAM,這也是為了解決利用eFuse靜態配置FlexRAM的兩個主要缺點:
- Fuse燒寫僅可一次,因此無法多次調整FlexRAM配置
- Fuse中僅4/6bit配置位,沒有窮盡所有FlexRAM Bank組合
利用IOMUXC_GPR暫存器可以多次重復配置FlexRAM各形態容量,并且配置是立即生效的,而且IOMUXC_GPR暫存器僅在POR時才被復位,普通System Reset無法復位其值,利用IOMUXC_GPR暫存器配置FlexRAM需要按照如下步驟來操作:
2.4.1 分配Bank

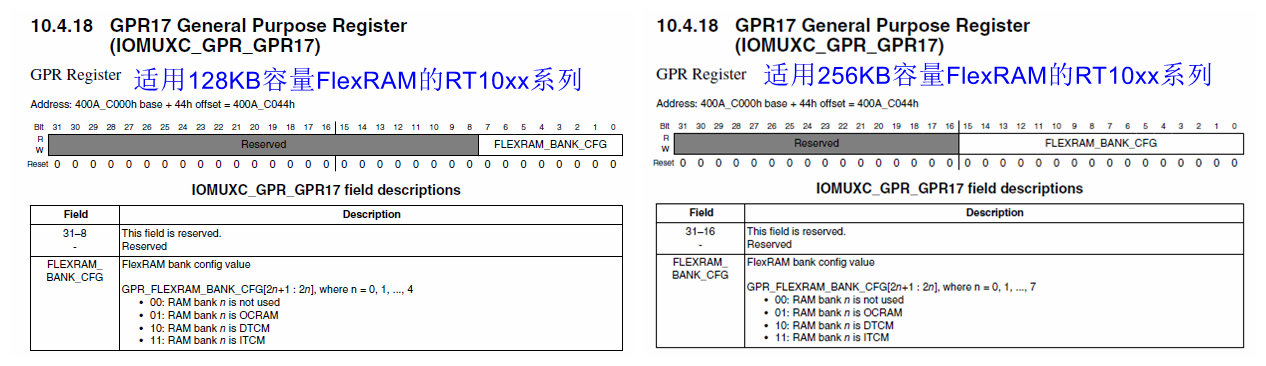

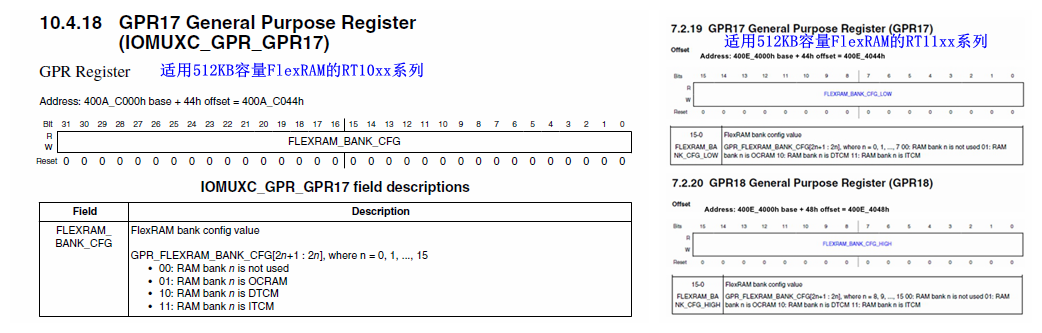

首先是指定FlexRAM各Bank的分配情況,利用IOMUXC_GPR17暫存器的FLEXRAM_BANK_CFG位,你可以自由指定每個Bank最終形態(ITCM/DTCM/OCRAM),
2.4.2 激活Bank分配

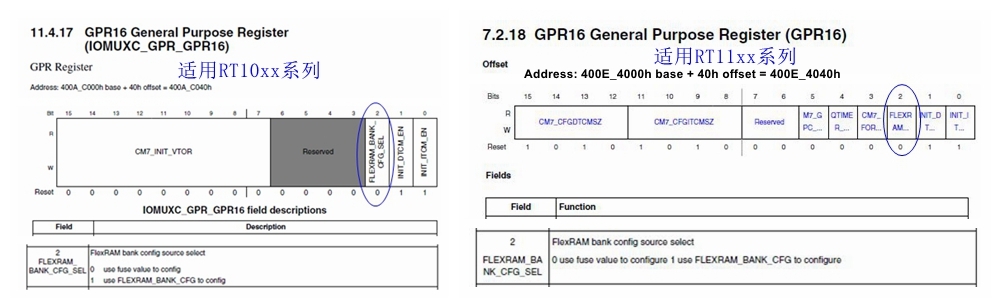

分配好各Bank形態后,將IOMUXC_GPR16暫存器的FLEXRAM_BANK_CFG_SET置位,FLEXRAM_BANK_CFG指定的配置即立刻生效,此時你去訪問ITCM/DTCM/OCRAM,已經是新配置下的映射空間了,

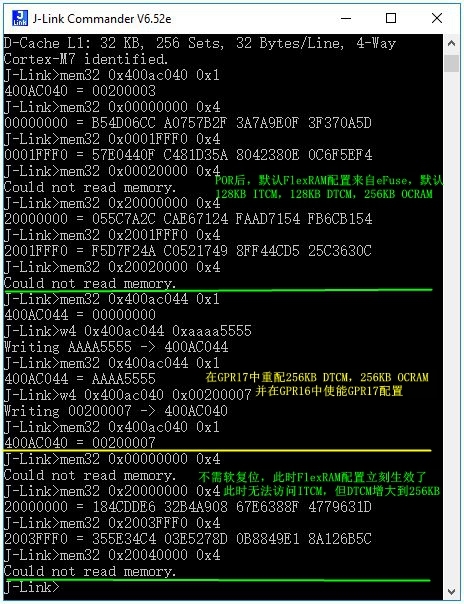

我們使用J-Link在RT1050上做個實驗:

2.4.3 禁掉TCM(可選)

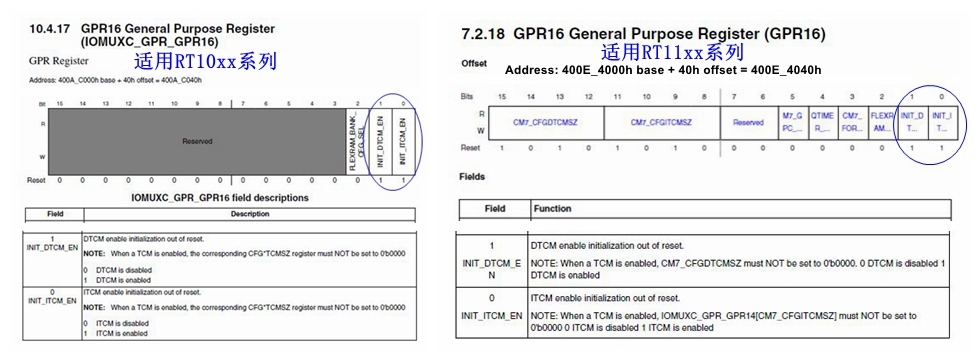

如果前面Bank分配時,沒有分配ITCM或DTCM,那么最好在IOMUXC_GPR16暫存器里將對應INIT_ITCM/DTCM_EN位給清零,默認ITCM/DTCM都是使能的,如果INIT_ITCM/DTCM_EN位被禁掉,需要軟復位才會生效,軟復位后內核無法正常TCM映射地址空間,無論Bank分配時是否預留了TCM空間,痞子衡建議這一步可以不做,就一直默認TCM使能,

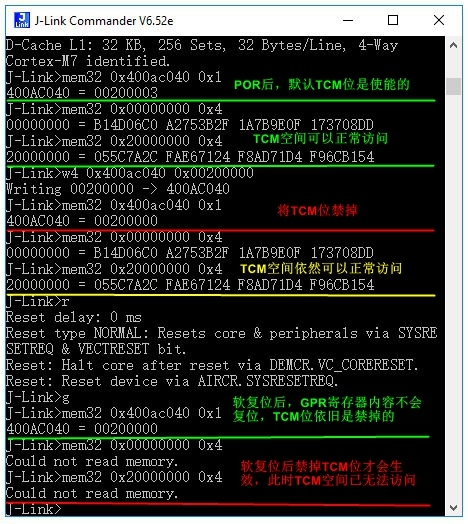

我們使用J-Link在RT1050上做個實驗:

2.4.4 調整TCM容量(可選)

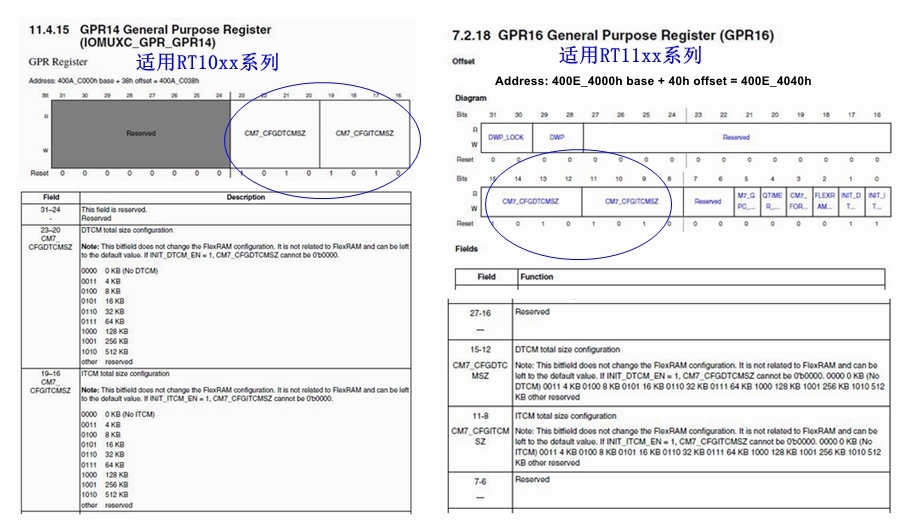

最后就是根據前面的Bank分配,在IOMUXC_GPR14或者IOMUXC_GPR16暫存器里設定CFGITCMSZ/CFGDTCMSZ重新調整ITCM/DTCM容量,TCM容量調整是立刻生效的,這決定內核可能訪問到的最大TCM空間,默認ITCM/DTCM容量都是FlexRAM總容量,這并不代表ITCM/DTCM實際容量,只代表ITCM/DTCM可能的最大容量,痞子衡建議這一步也可以不做,就一直默認配置TCM到最大容量,

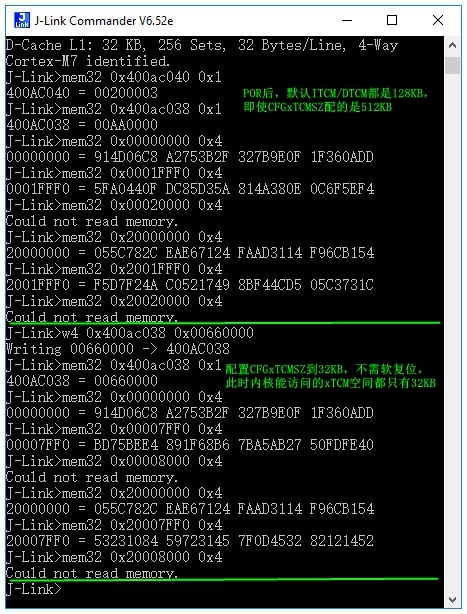

我們使用J-Link在RT1050上做個實驗:

2.4.5 示例代碼
如果使用FlexRAM動態配置,這段配置代碼需要嵌入到應用程式里,每次程式跑之前都需要配一次,由于涉及到FlexRAM重新配置了,因此配置代碼運行時必須不能依賴任何FlexRAM空間,程式text段最好是鏈接在外部Flash中或者外部RAM(SDRAM/HyperRAM)中,
如果text段鏈接是合乎條件的應用程式,配置代碼在應用程式中的邏輯位置也需要注意,需要放在data/bss段初始化以任何函式呼叫(壓堆疊)之前(此處假設TCM用作了存放data或STACK功能),因此最佳位置就是在Reset_Handler,應用程式一上來就執行FlexRAM動態配置,
RT1050示例匯編代碼如下(默認eFuse配置128KB ITCM, 128KB DTCM, 256KB DTCM,我們使用IOMUXC_GPR動態配置成64KB ITCM, 128KB DTCM, 320KB OCRAM),應用程式工程預編譯選項里應設FLEXRAM_CFG_ENABLE=1,并且無需定義FLEXRAM_ITCM/DTCM_ZERO_SIZE,
__iomux_gpr14_adr EQU 0x400AC038
__iomux_gpr16_adr EQU 0x400AC040
__iomux_gpr17_adr EQU 0x400AC044
__flexram_bank_cfg EQU 0x55555FAA
__flexram_itcm_size EQU 0x7 ;64KB
__flexram_dtcm_size EQU 0x8 ;128KB
Reset_Hanlder
CPSID I ;關閉全域中斷
;//////////////////////////////////////
#ifdef FLEXRAM_CFG_ENABLE
;分配Bank,并且激活Bank配置
LDR R0,=__iomux_gpr17_adr
MOV32 R1,__flexram_bank_cfg
STR R1,[R0]
LDR R0,=__iomux_gpr16_adr
LDR R1,[R0]
ORR R1,R1,#4
STR R1,[R0]
;//////////////////////////////
#ifdef FLEXRAM_ITCM_ZERO_SIZE
;禁掉ITCM
LDR R0,=__iomux_gpr16_adr
LDR R1,[R0]
AND R1,R1,#0xFFFFFFFE
STR R1,[R0]
#endif
;//////////////////////////////
#ifdef FLEXRAM_DTCM_ZERO_SIZE
;禁掉DTCM
LDR R0,=__iomux_gpr16_adr
LDR R1,[R0]
AND R1,R1,#0xFFFFFFFD
STR R1,[R0]
#endif
;//////////////////////////////////////
;調整TCM容量
LDR R0,=__iomux_gpr14_adr
LDR R1,[R0]
MOVT R1,#0x0000
MOV R2,#__flexram_itcm_size
MOV R3,#__flexram_dtcm_size
LSL R2,R2,#16
LSL R3,R3,#20
ORR R1,R2,R3
STR R1,[R0]
#endif
;//////////////////////////////////////
LDR R0,=0xE000ED08
LDR R1,=__vector_table
STR R1,[R0]
LDR R2,[R1]
MSR MSP,R2
LDR R0,=SystemInit
BLX R0
CPSIE I
LDR R0,=-_iar_program_start
BX R0
至此,恩智浦i.MX RT1xxx系列MCU的FlexRAM外設痞子衡便介紹完畢了,掌聲在哪里~~~
