大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是超級下載演算法開發筆記(2)之識別當前i.MXRT型號，
文接上篇 《超級下載演算法(RT-UFL)開發筆記（1） - 執行在不同CM內核下》，我們已經解決了超級下載演算法能夠在i.MXRT全系列下執行的問題，現在我們往前繼續推進專案，因為這個超級下載演算法將來要跑在很多個芯片型號上，有時候因為型號間差異，我們不得不針對性地弄出不同代碼處理分支，而這一切的前提是我們能動態地獲取當前芯片型號，
本篇是開發筆記第二篇，咱們就重點聊聊如何讓超級下載演算法知道當前跑在哪個i.MXRT型號下，
一、尋找i.MXRT家族的ID資訊
恩智浦當前MCU產品線眾多，i.MXRT是2018年才開始推出的新系列，在這之前恩智浦主推的MCU是經典的Kinetis和LPC系列，痞子衡對這兩個系列產品也非常熟，型號資訊在Kinetis和LPC上都有展現，
1.1 回顧Kinetis和LPC

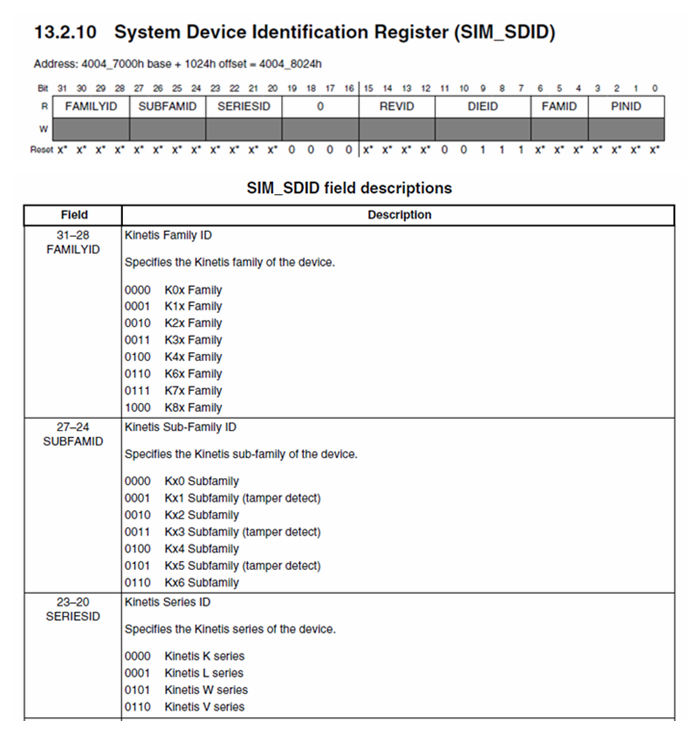

Kinetis系列有一個專門存放型號資訊的暫存器即SIM->SDID，這個暫存器設計得非常經典，其FAMILYID + SUBFAMID + SERIESID區域組合將Kinetis系列的家族分類特性展示得淋漓盡致，

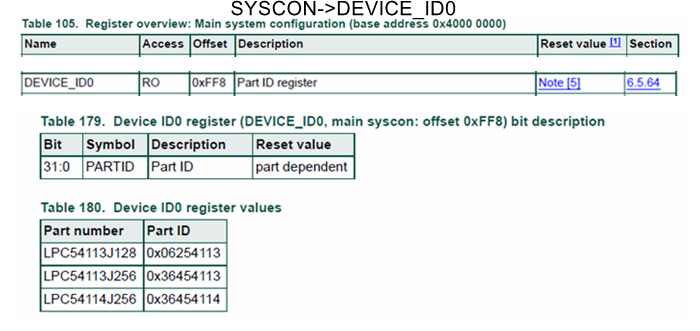

LPC系列存放型號資訊的暫存器是SYSCON->DEVICE_ID0，這個暫存器是另外一種設計風格，低20bit直接就是LPC系列號的值，比如LPC54114xxx型號其SYSCON->DEVICE_ID0[19:0] = 0x54114，是不是簡單粗暴，
1.2 查找i.MXRT的ID暫存器
我們知道i.MXRT從架構上分為四位數和三位數兩大陣營，四位數源自i.MX應用處理器，三位數源自LPC系列，我們分別來看，
翻看i.MXRT四位數典型型號i.MXRT1060的參考手冊，并沒有找到任何有關型號資訊的暫存器，僅有UID暫存器，但UID跟芯片型號無關，四位數上找不到型號資訊暫存器，也跟其源于i.MX有關，畢竟MPU不像MCU那樣會細分特別多的型號，

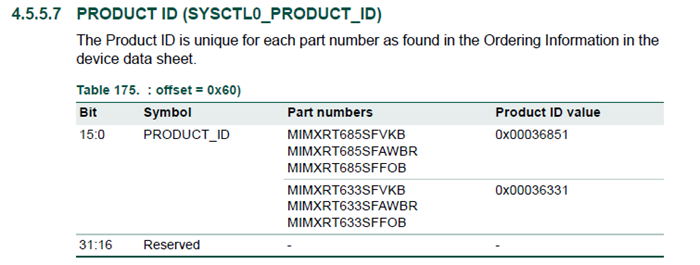

再看i.MXRT三位數典型型號i.MXRT600的參考手冊，我們找到了型號資訊，在SYSCTL0->PRODUCT_ID暫存器中，細看其暫存器設計，還是能看出LPC的影子的，SYSCTL0->PRODUCT_ID[15:4]直接就是系列號的值，
二、確認i.MXRT型號的替代方法
根據上一節的分析，我們幾乎不能用傳統Kinetis或LPC上型號資訊暫存器那一套方式來統一獲取i.MXRT型號，那有沒有替代方法呢？答案當然是有，靈感來自于痞子衡之前研究i.MXRT的ROM API時寫過的一篇文章 《了解i.MXRTxxx系列ROM API及其與i.MXRT1xxx系列的差異》，i.MXRT系列全部都有BootROM，每個型號的ROM區域內容并不盡然相同，我們可以通過讀幾個ROM區域不同位置的值來定位型號，
2.1 讀SCB->CPUID得到內核版本
i.MXRT四位數（都是CM7內核）的ROM基址是0x200000，而i.MXRT三位數（都是CM33內核）的ROM基址是0x3000000，基址是有差異的，所以我們首先需要先找出一種方法來區分基址，這里可以借助ARM Cortex-M內核模塊SCB里的CPUID暫存器，

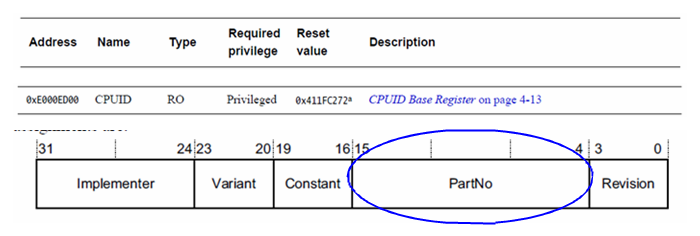

翻看ARM Cortex-M內核的Generic User Guide，可以找到如下CPUID暫存器的定義，其中CPUID[PartNo]中記錄了內核版本，CM7的值是0xC27，CM33的值是0xD21，
我們可以很容易寫出如下ufl_get_core_type()函式，
/* See Part number of core in Cortex-Mx Generic UG */
#define CORE_ID_CM33 (0xD21)
#define CORE_ID_CM7 (0xC27)
typedef enum _core_type
{
kCoreType_Invalid = 0U,
kCoreType_CM33 = 1U,
kCoreType_CM7 = 2U,
} core_type_t;
static core_type_t ufl_get_core_type(void)
{
core_type_t coreType = kCoreType_Invalid;
uint32_t coreid = (SCB->CPUID & SCB_CPUID_PARTNO_Msk) >> SCB_CPUID_PARTNO_Pos;
switch (coreid)
{
case CORE_ID_CM33:
coreType = kCoreType_CM33;
break;
case CORE_ID_CM7:
coreType = kCoreType_CM7;
break;
default:
break;
}
return coreType;
}
2.2 通過ROM內容定位i.MXRT型號
有了ufl_get_core_type()函式，我們便可以進一步寫出如下ufl_get_imxrt_chip_id()函式，s_romFingerprint[]結構體陣列預先存放全部i.MXRT型號的ROM定位資訊（此處僅示例了RT600和RT1060），我們選了ROM偏移0x8000、0xa000、0xc000處的四位元組資料來定位，如后期隨著型號的增多，出現定位位置處資料全部雷同的巧合的話，可以更改定位位置保證定位資料一定不相同，
typedef enum _rt_chip_id
{
kChipId_Invalid = 0xFFU,
kChipId_RT6xx = 1U,
kChipId_RT106x = 2U,
} rt_chip_id_t;
#define RT_ROM_BASE_CM33 (0x03000000u)
#define RT_ROM_BASE_CM7 (0x00200000u)
#define ROM_FP_OFFSET1 (0x8000)
#define ROM_FP_OFFSET2 (0xa000)
#define ROM_FP_OFFSET3 (0xc000)
typedef struct _rom_fingerprint
{
uint32_t chipId;
uint32_t content[3];
} rom_fingerprint_t;
static const rom_fingerprint_t s_romFingerprint[] = {
{kChipId_RT6xx, {0xb108f82a, 0x0200f2c5, 0x0070f104} }, // From ROM 2.0rc5.1
{kChipId_RT106x, {0xb0893000, 0x80dbf000, 0xf2c44100} }, // From ROM 1.0rc3
};
rt_chip_id_t ufl_get_imxrt_chip_id(void)
{
rt_chip_id_t chipId = kChipId_Invalid;
core_type_t coreType;
uint32_t rtRomBase = 0;
coreType = ufl_get_core_type();
if (kCoreType_CM33 == coreType)
{
rtRomBase = RT_ROM_BASE_CM33;
}
else if (kCoreType_CM7 == coreType)
{
rtRomBase = RT_ROM_BASE_CM7;
}
else
{}
do
{
uint32_t content[3];
content[0] = *(uint32_t *)(rtRomBase + ROM_FP_OFFSET1);
content[1] = *(uint32_t *)(rtRomBase + ROM_FP_OFFSET2);
content[2] = *(uint32_t *)(rtRomBase + ROM_FP_OFFSET3);
uint32_t idx = sizeof(s_romFingerprint) / sizeof(rom_fingerprint_t);
while (idx--)
{
if (!memcmp(s_romFingerprint[idx].content, content, sizeof(content)))
{
chipId = (rt_chip_id_t)s_romFingerprint[idx].chipId;
break;
}
}
} while (0);
return chipId;
}
至此，超級下載演算法開發筆記(2)之識別當前i.MXRT型號痞子衡便介紹完畢了，掌聲在哪里~~~
