　　前文我們聊了下keepalived的郵件通知相關配置，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/13645163.html；今天我們來說說keepalived高可用LVS集群；

　　我們知道一個服務通常是以一個套接字形式對外提供服務，所謂套接字就是ip+埠；前面的博客中我們主要聊到了keepalived對ip地址的高可用，但通常對ip地址高可用沒有多大實質的作用，重要的是我們高可用的ip地址后端對應的服務才是根本，這一篇博客主要講怎么利用keepalived高可用LVS集群，生成ipvs規則，以及對LVS集群的rs做健康狀態檢測；

　　環境說明

名稱	ip地址	埠
keepalived-node01(master)	192.168.0.41	\
keepalived-node02(backup)	192.168.0.42	\
LVS-RS1	192.168.0.43	80
LVS-RS2	192.168.0.44	80
VIP	192.168.0.111	80

　　準備LVS集群RS1和RS2

　　1、安裝webserver

 yum install nginx -y

　　提示：rs1和rs2上都要安裝nginx服務，用于后端rs提供的服務；

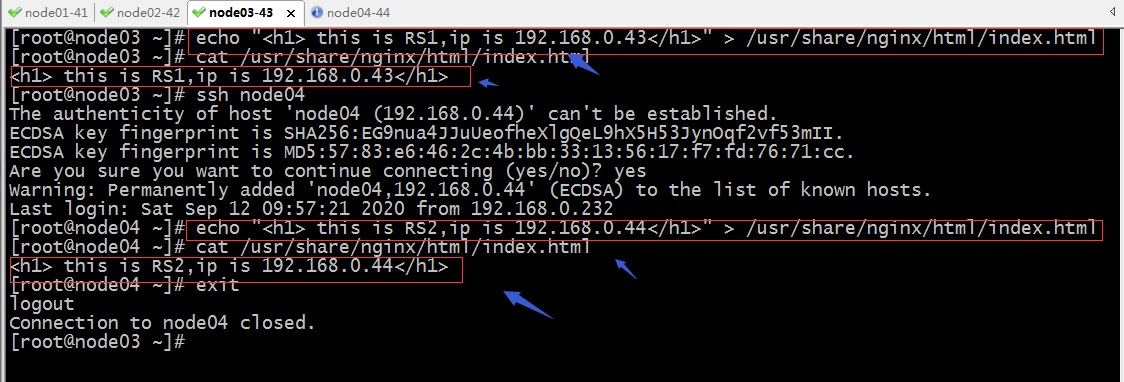

　　2、提供測驗頁

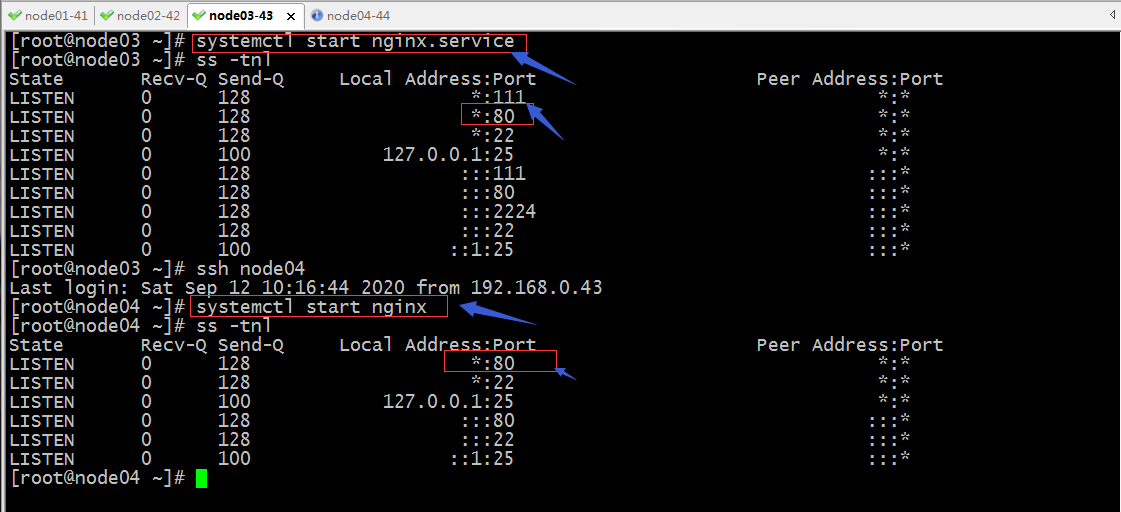

　　3、啟動rs1和rs2上的nginx服務

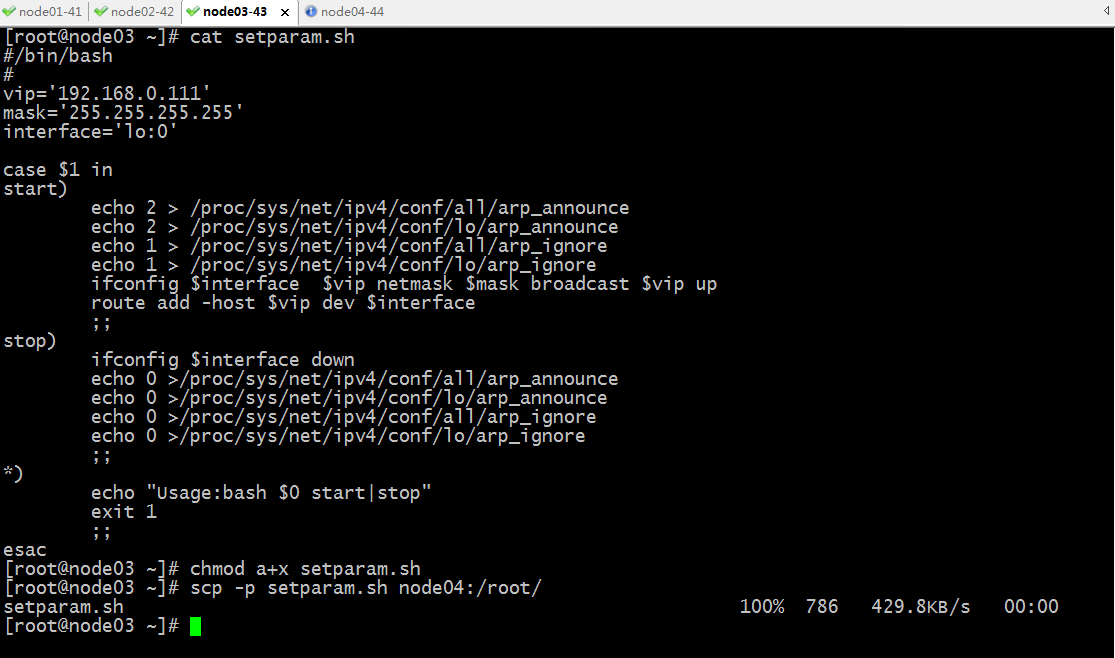

　　4、撰寫修改內核引數，并配置vip給RS1和RS2的腳本

#/bin/bash
#
vip='192.168.0.111'
mask='255.255.255.255'
interface='lo:0'

case $1 in
start)
        echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
        echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
        echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
        echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
        ifconfig $interface  $vip netmask $mask broadcast $vip up
        route add -host $vip dev $interface
        ;;
stop)
        ifconfig $interface down
        echo 0 >/proc/sys/net/ipv4/conf/all/arp_announce
        echo 0 >/proc/sys/net/ipv4/conf/lo/arp_announce
        echo 0 >/proc/sys/net/ipv4/conf/all/arp_ignore
        echo 0 >/proc/sys/net/ipv4/conf/lo/arp_ignore
        ;;
*)
        echo "Usage:bash $0 start|stop"
        exit 1
        ;;
esac

View Code

　　提示：以上腳本主要實作了兩個引數，給定start引數就把對應的內核引數修改以后，并vip配置到指定的介面；給stop引數就把vip從指定的埠上洗掉，并還原內核引數的設定；

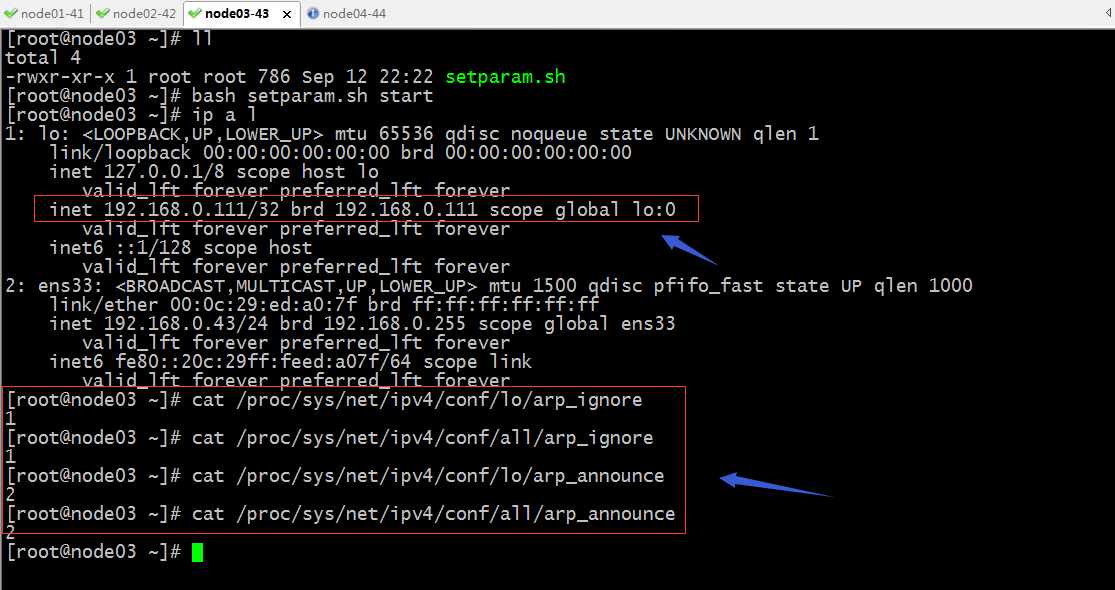

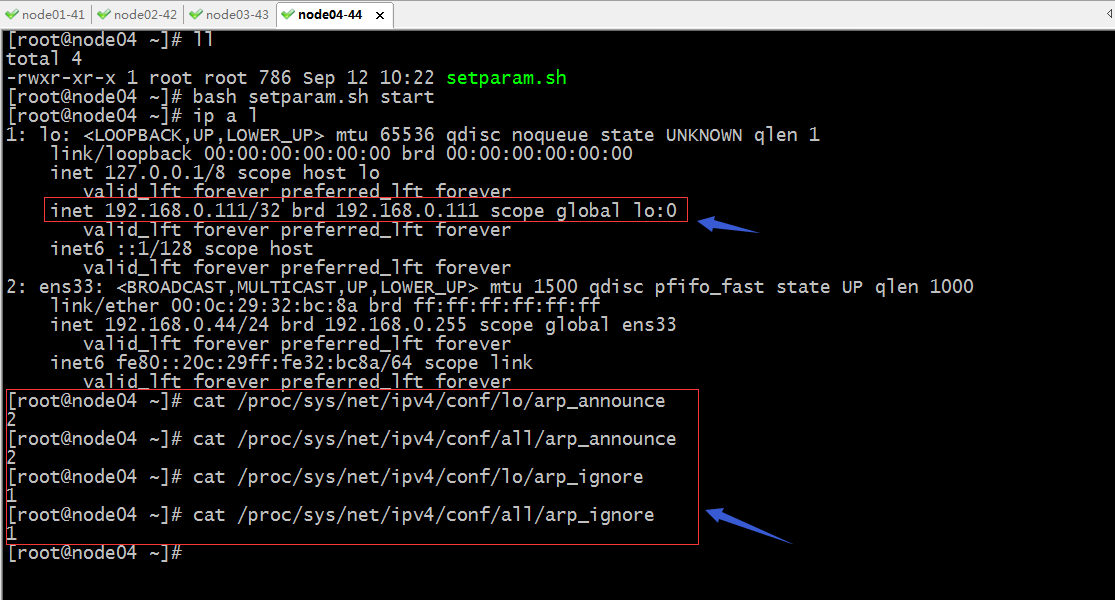

　　在rs1和rs2上執行設定內核引數的腳本

　　提示：到此后端兩個RS的環境就準備好了；

　　配置keepalived，生成lvs規則

　　完整的配置

[root@node01 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
        root@localhost
   }
   notification_email_from node01_keepalived@localhost
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id node01
   vrrp_skip_check_adv_addr
   vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
   vrrp_mcast_group4 224.0.12.132
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 12345678
    }
    virtual_ipaddress {
        192.168.0.111/24 brd 192.168.0.255 dev ens33 label ens33:1
    }
    notify_master "/etc/keepalived/notify.sh master"
    notify_backup "/etc/keepalived/notify.sh backup"
    notify_fault  "/etc/keepalived/notify.sh fault"
}

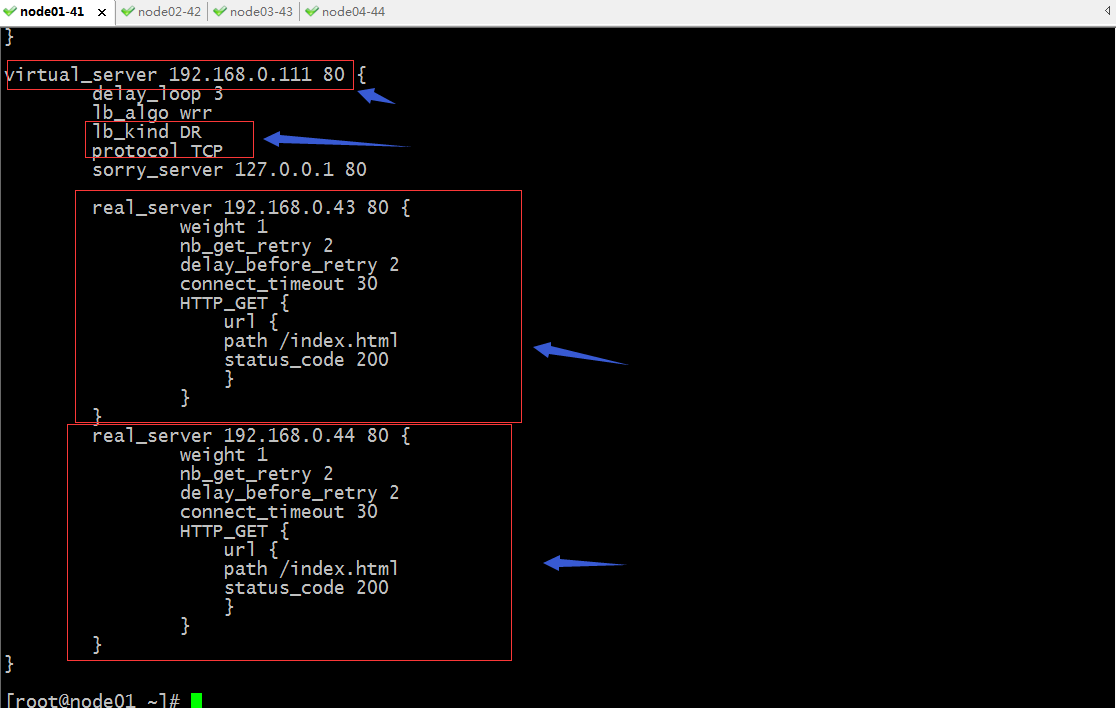

virtual_server 192.168.0.111 80 {
        delay_loop 3
        lb_algo wrr
        lb_kind DR
        protocol TCP
        sorry_server 127.0.0.1 80

        real_server 192.168.0.43 80 {
                weight 1
                nb_get_retry 2
                delay_before_retry 2
                connect_timeout 30
                HTTP_GET {
                    url {
                    path /index.html
                    status_code 200
                    }
                }
        }
        real_server 192.168.0.44 80 {
                weight 1
                nb_get_retry 2
                delay_before_retry 2
                connect_timeout 30
                HTTP_GET {
                    url {
                    path /index.html
                    status_code 200
                    }
                }
        }
}

[root@node01 ~]#

View Code

　　提示：virtual_server用于定義LVS對外集群ip地址和埠（vip），用大括號括起來，其中delay_loop用于指定對后端rs做健康狀態檢查的時間間隔；lb_algo/lvs_sched用于指定lvs的調度演算法，常用的演算法有rr，wrr，lc，wlc，lblc，sh，dh；lb_kind/lvs_method用于指定lvs集群的型別，常用的型別有DR，NAT，TUN，需注意這里的型別的值必須大寫，否則服務有例外；有關LVS集群型別的相關說明請參考https://www.cnblogs.com/qiuhom-1874/p/12327506.html；protocol用于指定4層協議，常用的4層協議有TCP ,UDP,SCTP，需注意這里的值必須大寫；sorry_server用于指定，當后端RS都宕機情況下，臨時對用戶說sorry的服務器地址和埠；real_server：用來定義后端RS的相關配置，其中weight用于指定當前rs的權重，nb_get_retry用指定對rs檢測的重試次數，如果在指定的次數上都監測失敗就標記該RS為下線狀態，并從當前集群中下線；delay_before_retry用于指定重試之前延遲的時間；connect_timeout用于指定對rs檢測的超時時長；HTTP_GET 用于配置對rs的檢查方法，HTTP_GET表示應用層http檢測，其中path用于指定檢測到uri，status_code用于指定對指定URI檢測到狀態碼，通常為200；以上virtual_server的配置在node02上也是相同的配置；

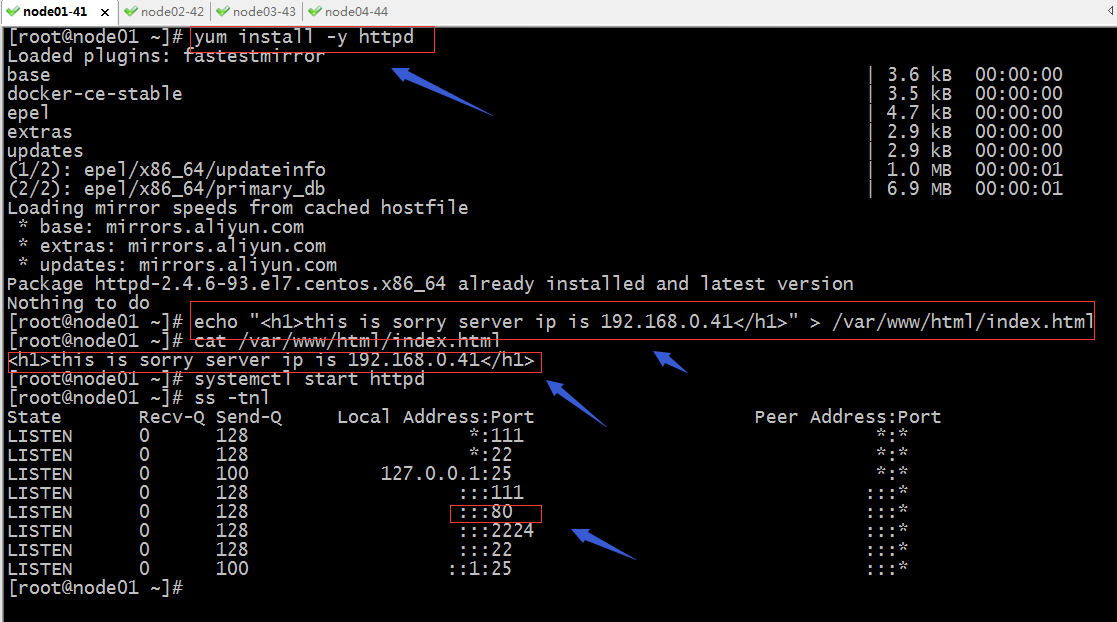

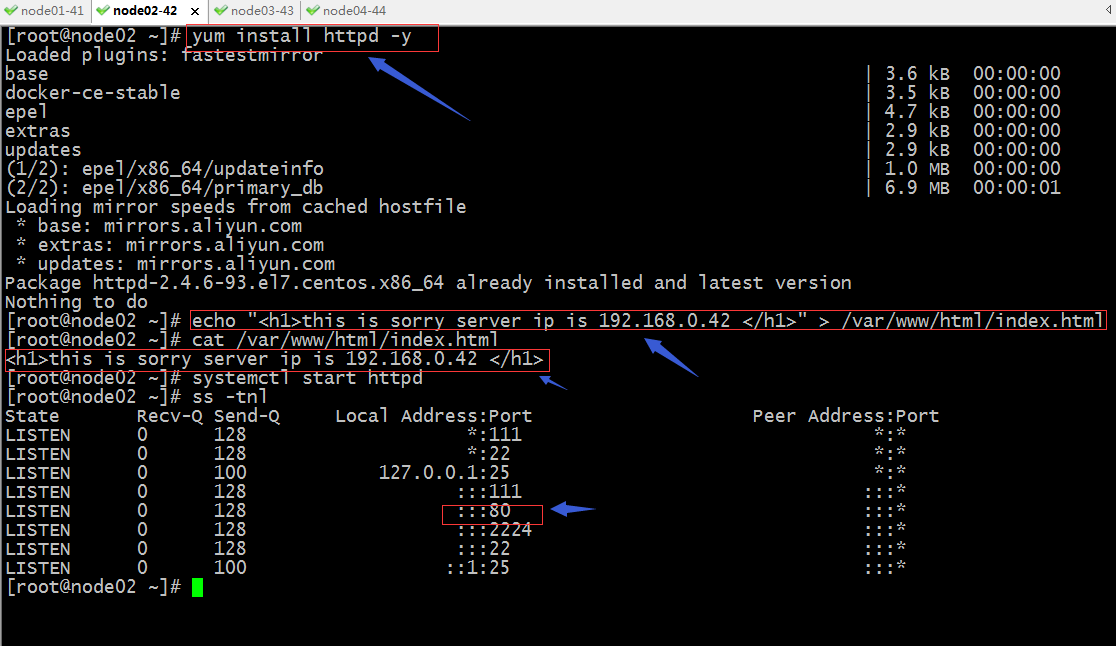

　　安裝sorryserver，并配置測驗頁面
