1. 概述

本文會將ARM GICv2中斷虛擬化的總體框架和流程講清楚，這個曾經困擾我好幾天的問題在被捋清的那一刻，讓我有點每有會意，欣然忘食的感覺，

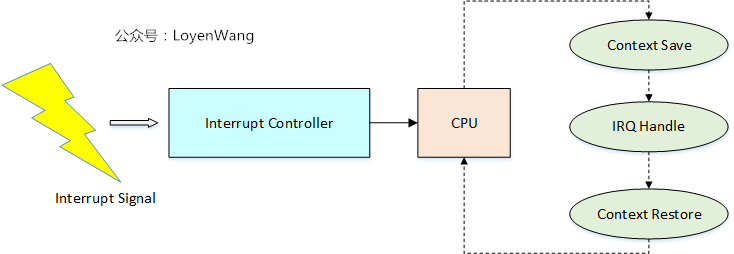

在講述中斷虛擬化之前，我們應該對中斷的作用與處理流程有個大致的了解：

• 中斷是處理器用于異步處理外圍設備請求的一種機制；
• 外設通過硬體管腳連接在中斷控制器上，并通過電信號向中斷控制器發送請求；
• 中斷控制器將外設的中斷請求路由到CPU上；
• CPU（以ARM為例）進行模式切換（切換到IRQ/FIQ），保存Context后，根據外設的中斷號去查找系統中已經注冊好的Handler進行處理，處理完成后再將Context進行恢復，接著之前打斷的執行流繼續move on；
• 中斷的作用不局限于外設的處理，系統的調度，SMP核間互動等，都離不開中斷；


中斷虛擬化，將從中斷信號產生到路由到vCPU的角度來展開，包含以下三種情況：

1. 物理設備產生中斷信號，路由到vCPU；
2. 虛擬外設產生中斷信號，路由到vCPU；
3. Guest OS中CPU之間產生中斷信號（IPI中斷）；

本文將圍繞ARM-GICv2來描述，因此也不會涉及到MSI以及ITS等特性，帶著問題出發吧，

2. VGIC

• 在講中斷虛擬化之前，有必要先講一下ARMv8中Hypervisor的架構，因為涉及到不同的Exception Level的切換；
• 在我閱讀源代碼時，根據代碼去匹配某篇Paper中的理論時，出現了一些理解偏差，曾一度困擾了我好幾天;

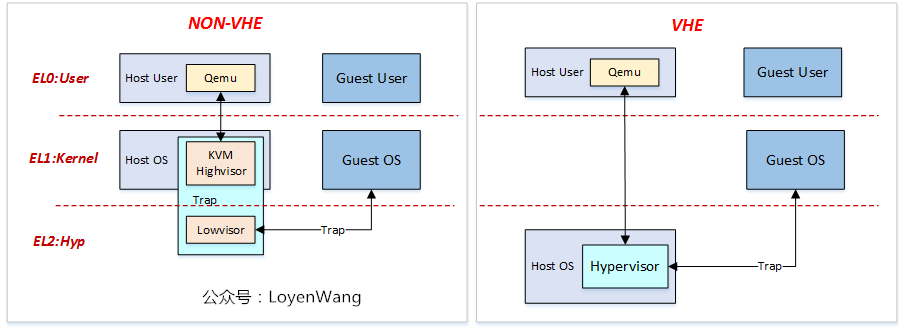

• Non-VHE
  1. Linux ARM架構的Hypervisor在引入時，采用的是左圖中的系統架構，以便能充分利用Linux現有的機制，比如scheduler等；
  2. KVM/ARM的實作采用了split模式，分成Highvisor和Lowvisor，這樣可以充分利用ARM處理器不同模式的好處，比如，Highvisor可以利用Linux Kernel的現有機制，而Lowvisor又可以利用Hyp Mode的特權，此外，帶來的好處還包含了不需要大量修改Linux內核的代碼，這個在剛引入的時候是更容易被社區所接受的；
  3. Lowvisor有三個關鍵功能：1）對不同的執行Context進行隔離與保護，比如VM之間不會相互影響；2）提供Guest和Host的相互切換，也就是所謂的world switch；3）提供一個虛擬化trap handler，用于處理trap到Hypervisor的中斷和例外；

• VHE
  1. VHE: Virtualization Host Extensions，用于支持Host OS運行在EL2上，Hypervisor和Host OS都運行在EL2，可以減少Context切換帶來的開銷；
  2. 目前Cortex-A55, Cortex-A75, Cortex-A76支持VHE，其中VHE的控制是通過HCR_EL2暫存器的操作來實作的；

?
再補充一個知識點：

1. Host如果運行在EL1時，可以通過HVC（Hypervisor Call）指令，主動trap到EL2中，從而由Hypervisor來接管；
2. Guest OS可以配置成當有中斷或例外時trap到EL2中，在中斷或例外產生時，trap到EL2中，從而由Hypervisor來接管；
3. EL2可以通過eret指令，退回到EL1；

本文的討論基于Non-VHE系統，

2.1 GIC虛擬化支持

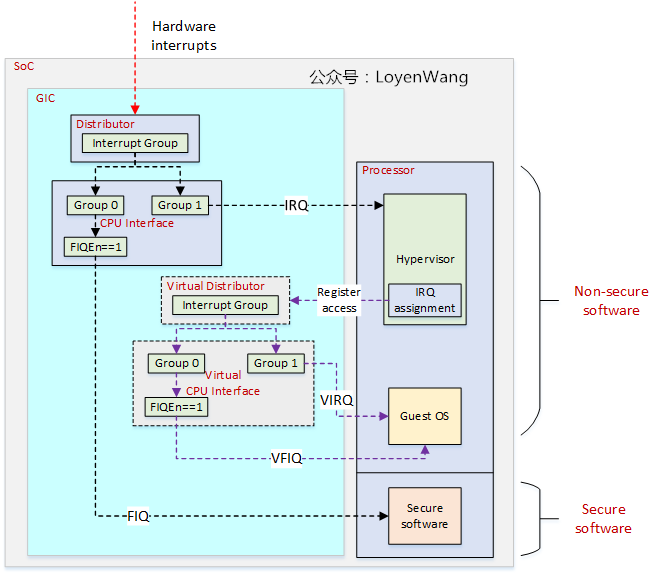

GICv2硬體支持虛擬化，來一張舊圖：

先看一下物理GIC的功能模塊：

• GIC分成兩部分：Distributor和CPU Interfaces，Distributor和CPU Interfaces都是通過MMIO的方式來進行訪問；
• Distributor用于配置GIC，比如中斷的enable與disable，SMP中的IPI中斷、CPU affinity，優先級處理等；
• CPU Interfaces用于連接CPU，進行中斷的ACK（Acknowledge）以及EOI（End-Of-Interrupt）信號處理等，比如當CPU收到中斷信號時，會通過CPU Interfaces進行ACK回應，并且在處理完中斷后寫入EOI暫存器，而在寫EOI之前將不再收到該中斷；

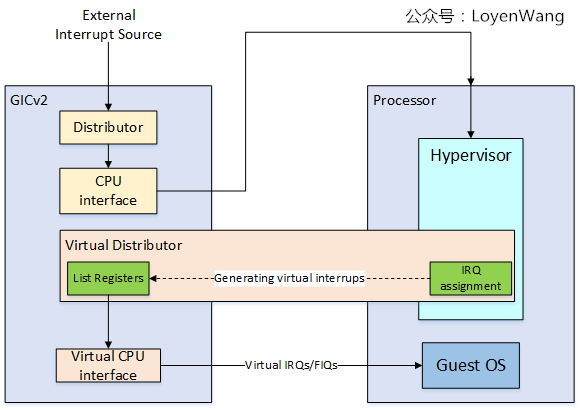

簡化圖如下：

GICv2，提供了硬體上的虛擬化支持，也就是虛擬GIC（VGIC），從而中斷的接收不需要通過Hypervisor來軟體模擬：

1. 針對每個vCPU，VGIC引入了VGIC CPU Interfaces和對應的Hypervisor控制介面；
2. 可以通過寫Hypervisor控制介面中的LR（List Register）暫存器來產生虛擬中斷，VGIC CPU Interface會將虛擬中斷信號送入到Guest中；
3. VGIC CPU Interface支持ACK和EOI，因此這些操作也不需要trap到Hypervisor中來通過軟體進行模擬，也減少了CPU接收中斷的overhead；
4. Distributor仍然需要trap到Hypervisor中來進行軟體模擬，比如，當某個vCPU需要發送虛擬IPI到另一個vCPU時，此時是需要Distributor來輔助完成功能的，這個程序就需要trap到Hypervisor；

2.2 虛擬中斷產生流程

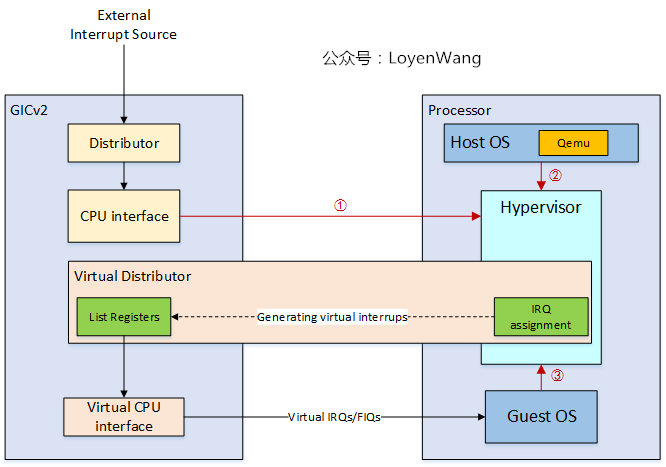

本文開始提到的三種中斷信號源，如下圖所示：

• ①：物理外設產生虛擬中斷流程：
  1. 外設中斷信號（Hypervisor已經將其配置成虛擬中斷）到達GIC；
  2. GIC Distributor將該物理IRQ發送至CPU；
  3. CPU trap到Hyp模式，此時將會退出Guest OS的運行，并回傳到Host OS；
  4. Host OS將回應該物理中斷，也就是Host OS驅動回應外設中斷信號；
  5. Hypervisor往List Register寫入虛擬中斷，Virtual CPU interface將virtual irq信號發送至vCPU；
  6. CPU將處理該例外，Guest OS會從Virtual CPU Interface讀取中斷狀態進行回應；

?

• ②：虛擬外設產生虛擬中斷流程：
  1. Qemu模擬外設，通過irqfd來觸發Hypervisor進行中斷注入；
  2. Hypervisor往List Register寫入虛擬中斷，Virtual CPU interface將virtual irq信號發送至vCPU；
  3. CPU將處理該例外，Guest OS會從Virtual CPU Interface讀取中斷狀態進行回應；

?

• ③：vCPU IPI中斷流程：
  1. Guest OS訪問Virtual Distributor，觸發例外，trap到Hypervisor；
  2. Hypervisor進行IO例外回應，并最終將虛擬中斷寫入到List Register中，Virtual CPU interface將virtual irq信號發送至vCPU；
  3. CPU將處理該例外，Guest OS會從Virtual CPU Interface讀取中斷狀態進行回應；


上述描述的流程，實際中需要和虛擬外設去互動，包括虛擬外設框架（比如VFIO）等，而本文只是從中斷的角度來分析，省去了外設部分，


理論部分講完了，下邊就開始從原始碼中去印證理論了，

3. 軟體實作流程

3.1 VGIC初始化

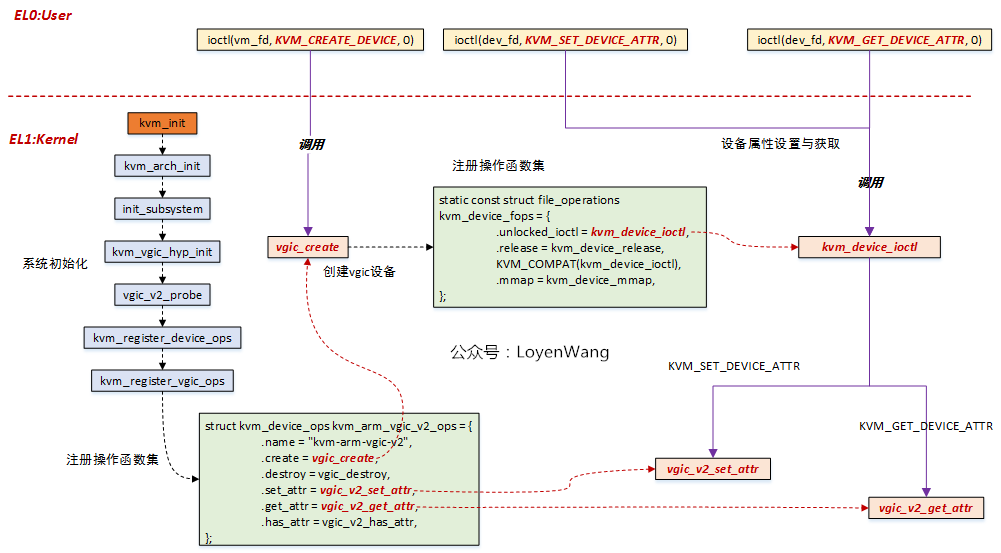

• kvm_init為總入口，進入vgic_v2_probe函式，完成GICv2的初始化操作，此處還會跟GICV2內核中的驅動互動，去獲取gic_kvm_info資訊，主要包括基地址資訊等，便于后續操作中去進行配置操作；
• 從藍色部分的函式呼叫可以看出，初始化完成后，會注冊一個kvm_device_ops的操作函式集，以便回應用戶層的ioctl操作；
• 用戶層呼叫ioctl(vm_fd, KVM_CREATE_DEVICE, 0)，最終將呼叫vgic_create函式，完成VGIC設備的創建，在該創建函式中也會注冊kvm_device_fops操作函式集，用于設備屬性的設定和獲取；
• 用戶層通過ioctl(dev_fd, KVM_SET_DEVICE_ATTR, 0)/ioctl(dev_fd, KVM_GET_DEVICE_ATTR, 0)來進行屬性的設定和獲取，最終也會呼叫vgic_v2_set_attr/vgic_v2_get_attr，以便完成對VGIC的設定；

3.2 物理外設產生中斷

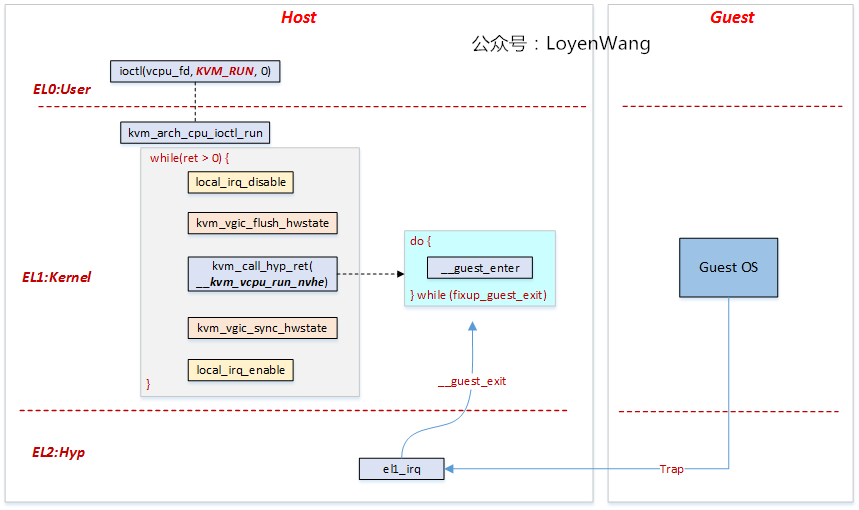

假設你已經看過之前CPU的虛擬化文章了，按照慣例，先上圖：

• 先來一個先決條件： HCR_EL2.IMO設定為1，所有的IRQ都將trap到Hyp模式，因此，當Guest OS運行在vCPU上時，物理外設觸發中斷信號時，此時將切換到EL2，然后執行el1_irq；
• 在Host中，當用戶態通過KVM_RUN控制vCPU運行時，在kvm_call_hyp_ret將觸發Exception Level的切換，切換到Hyp模式并呼叫__kvm_vcpu_run_nvhe，在該函式中__guest_enter將切換到Guest OS的context，并最終通過eret回傳到EL1，Guest OS正式開始運行；
• 中斷觸發后el1_irq將執行__guest_exit，這個程序將進行Context切換，也就是跳轉到Host切入Guest的那個點，恢復Host的執行，注意了，這里邊有個點很迷惑，el1_irq和__guest_exit的執行都是在EL2中，而Host在EL1執行，之前我一直沒有找到eret來進行Exception Level的切換，最終發現原來是kvm_call_hyp_ret呼叫時，去例外向量表中找到對應的執行函式，實際會呼叫do_el2_call，在該函式中完成了Exception Level的切換，最侄訓到了EL1；
• 切回到Host中時，當local_irq_enable打開中斷后，物理pending的中斷就可以被Host歡快的回應了；

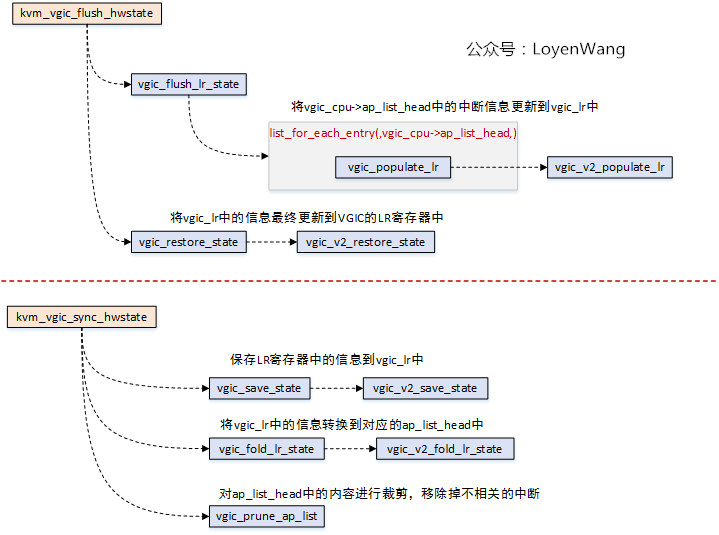

那虛擬中斷是什么時候注入的呢？沒錯，圖中的kvm_vgic_flush_hwstate會將虛擬中斷注入，并且在__guest_enter切換回Guest OS時進行回應：

• vgic_cpu結構體中的ap_list_head鏈表用于存放Active和Pending狀態的中斷，這也就是命名為ap_list_head的原因；
• kvm_vgic_flush_hwstate函式會遍歷ap_list_head中的中斷資訊，并填入到vgic_lr陣列中，最侄訓通過vgic_restore_state函式將陣列中的內容更新到GIC的硬體中，也就完成了中斷的注入了，當__guest_enter執行后，切換到Guest OS，便可以回應虛擬中斷了；
• 當從Guest OS退出后，此時需要呼叫kvm_vgic_sync_hwstate，這個操作相當于kvm_vgic_flush_hwstate的逆操作，將硬體資訊進行保存，并對短期內不會處理的中斷進行剔除；

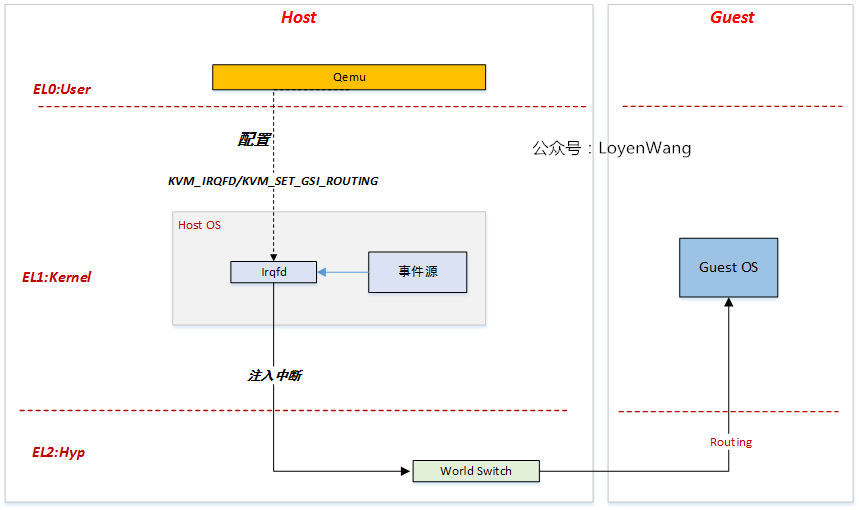

3.3 虛擬外設產生中斷

• irqfd提供了一種機制用于注入虛擬中斷，而這個中斷源可以來自虛擬外設；
• irqfd是基于eventfd的機制來實作的，用于用戶態與內核態，以及內核態之間的事件通知；
• 事件源可以是虛擬設備，比如VFIO框架等，這個模塊還沒有去深入了解過，不敢妄言，后續系列會跟進；

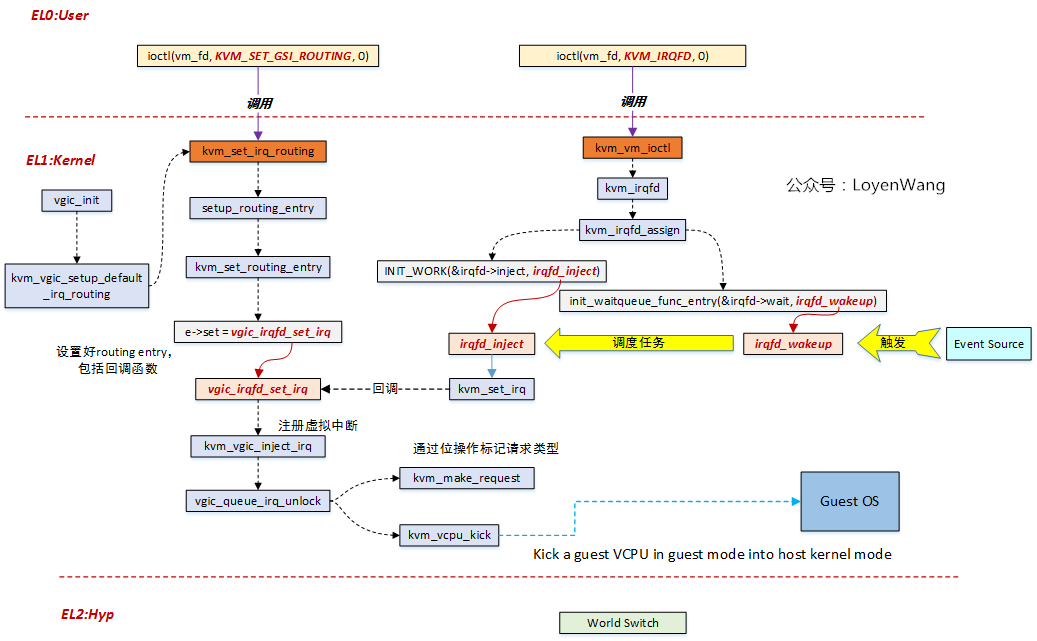

軟體流程如下圖：

• 初始化的操作包括兩部分：1）設定Routing entry（【a】vgic_init初始化的時候創建默認的entry；【b】：用戶層通過KVM_SET_GSI_ROUTING來設定）；2）設定irqfd；
• 初始化設定完成后，系統可以隨時回應事件觸發了，當事件源觸發時，將調度到irqfd_inject函式；
• irqfd_inject函式完成虛擬中斷的注入操作，在該函式中會去回呼set函式，而set函式是在Routing entry初始化的時候設定好的；
• 實際的注入操作在vgic_irqfd_set_irq函式中完成；
• kvm_vcpu_kick函式，將Guest OS切回到Host OS，中斷注入后再切回到Guest OS就可以回應了；

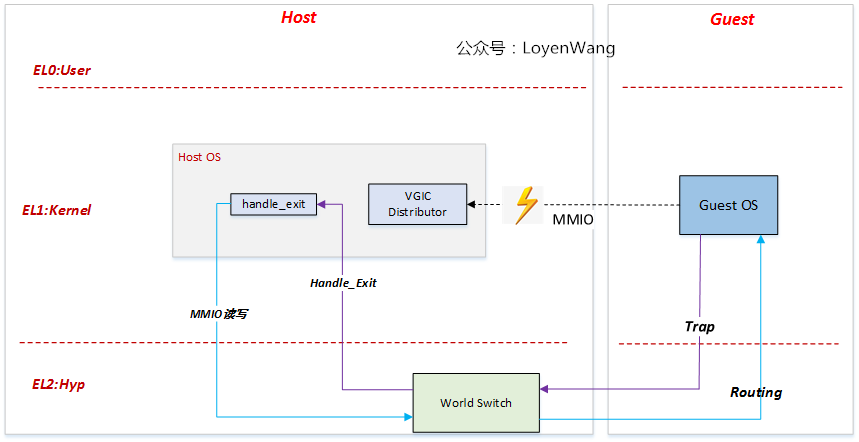

3.4 vCPU IPI

• Host對VGIC的Distributor進行了模擬，當Guest嘗試訪問VGIC Distributor時，將觸發例外操作，trap到Hyp模式；
• Hypervisor對例外進行處理，完成寫入操作，并最終切回到Guest OS進行回應；
• 簡單來說，Hypervisor就是要對中斷進行管理，沒錯，就是這么強勢；

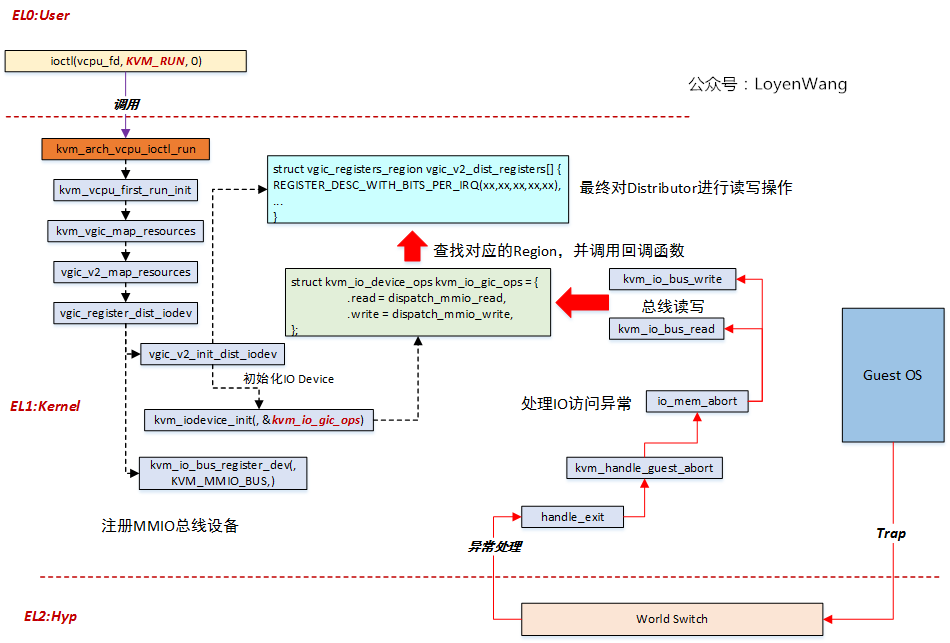

軟體流程如下：

• 上層呼叫ioctl(vcpu_fd, KVM_RUN, 0)時，最終將呼叫到vgic_register_dist_iodev函式，該函式完成的作用就是將VGIC的Distributor注冊為IO設備，以便給Guest OS來進行訪問；
• vgic_register_dist_iodev分為兩個功能模塊：1）初始化struct vgic_registers_region結構體欄位和操作函式集；2）注冊為MMIO總線設備；
• struct vgic_registers_region定義好了不同的暫存器區域，以及相應的讀寫函式，vgic_v2_dist_registers陣列最侄訓提供給dispach_mmio_read/dispach_mmio_write函式來查詢與呼叫；
• 當Guest OS訪問Distributor時，觸發IO例外并切換回Host進行處理，io_mem_abort會根據總線的型別（MMIO）去查找到對應的讀寫函式進行操作，也就是圖中對應的dispatch_mmio_read/dispach_mmio_write函式，最終完成暫存器區域的讀寫；
• 圖中的紅色線，代表的就是例外處理的執行流，可以說是一目了然了，


耗時耗力耗心血的一篇文章終于寫完了，ARMv8 GICv2中斷虛擬化的總體框架和流程應該算是理順了，全網相關主題的文章并不多，希望能給帶來點幫助吧，

如果對你有用的話，在看，分享，打賞三連吧，

參考

《arm_gic_architecture_specification》
《ARM_Interrupt_Virtualization》
《VM-Support-ARM》
《CoreLink GIC-400 Generic Interrupt Controller》
《Virtualization in the ARM Architecture》
https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/commit/?id=721eecbf4fe995ca94a9edec0c9843b1cc0eaaf3
