前言

本人所使用的環境為Win10筆記本+VMware15+Ubuntu18.04+I.MX6ULL開發板

一、網路配置

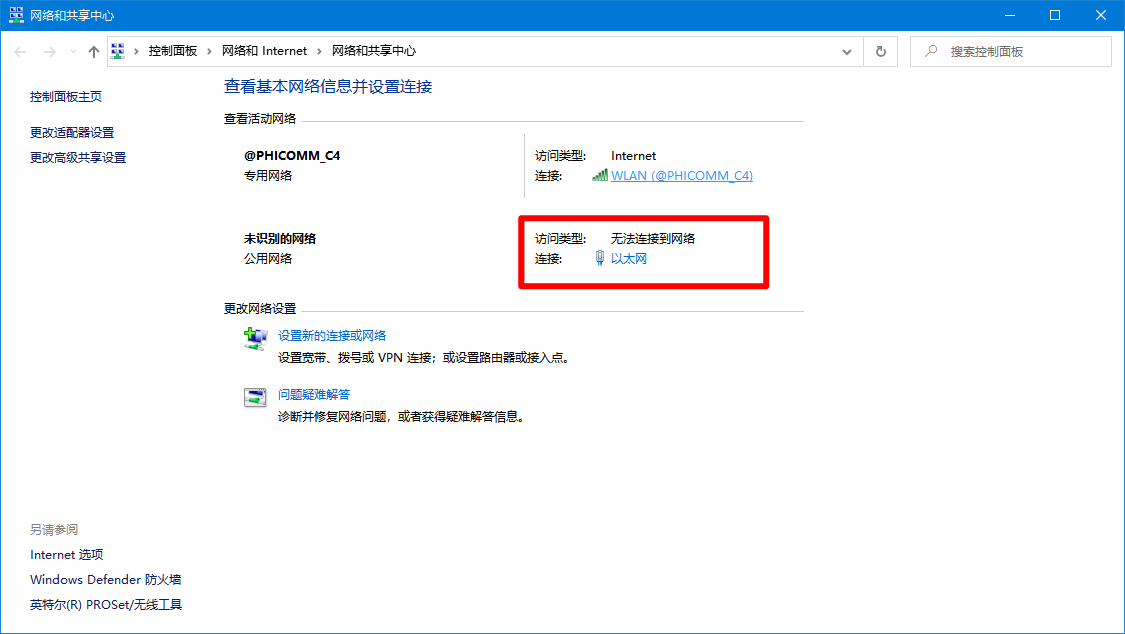

1、將開發板與電腦之間使用網線連接，開發板上電后在電腦的網路和共享中心可以看到新增網路連接，

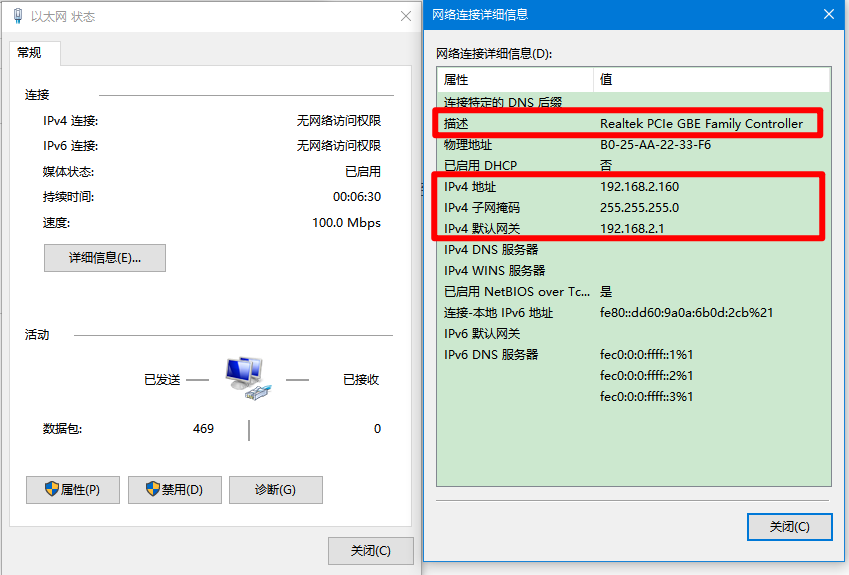

2、點擊查看詳細資訊，記住網卡描述、IP地址、網關、子網掩碼資訊，后面步驟會用到

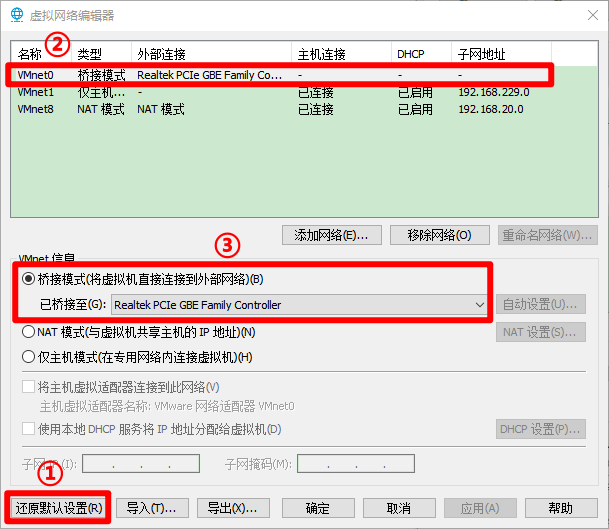

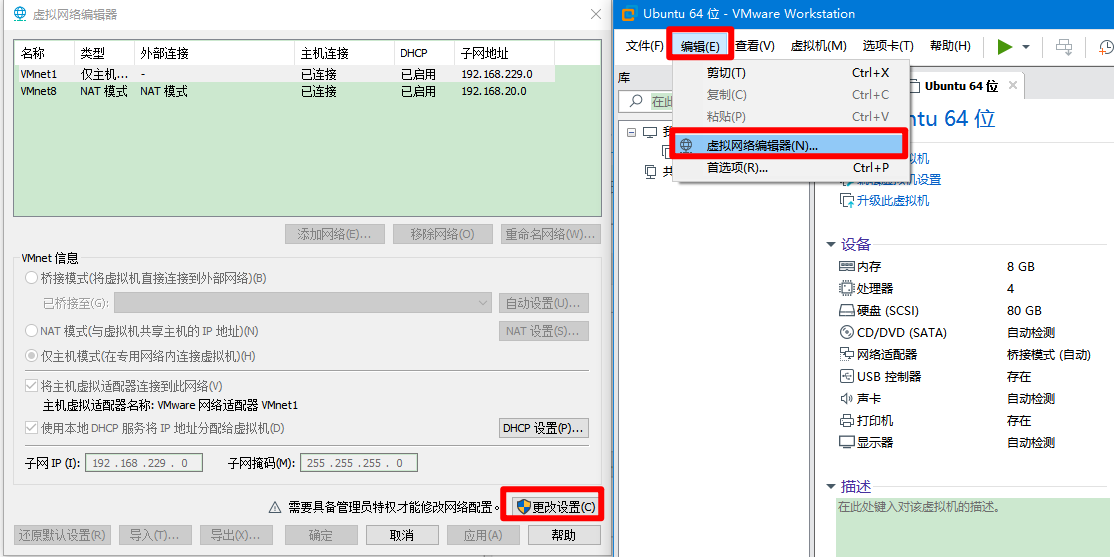

3、打開VMware-->編輯-->虛擬網路編輯器-->更改設定

4、先點擊還原默認設定，然后將VMnet0配置為橋接模式并選擇橋接到步驟2中查看的網卡

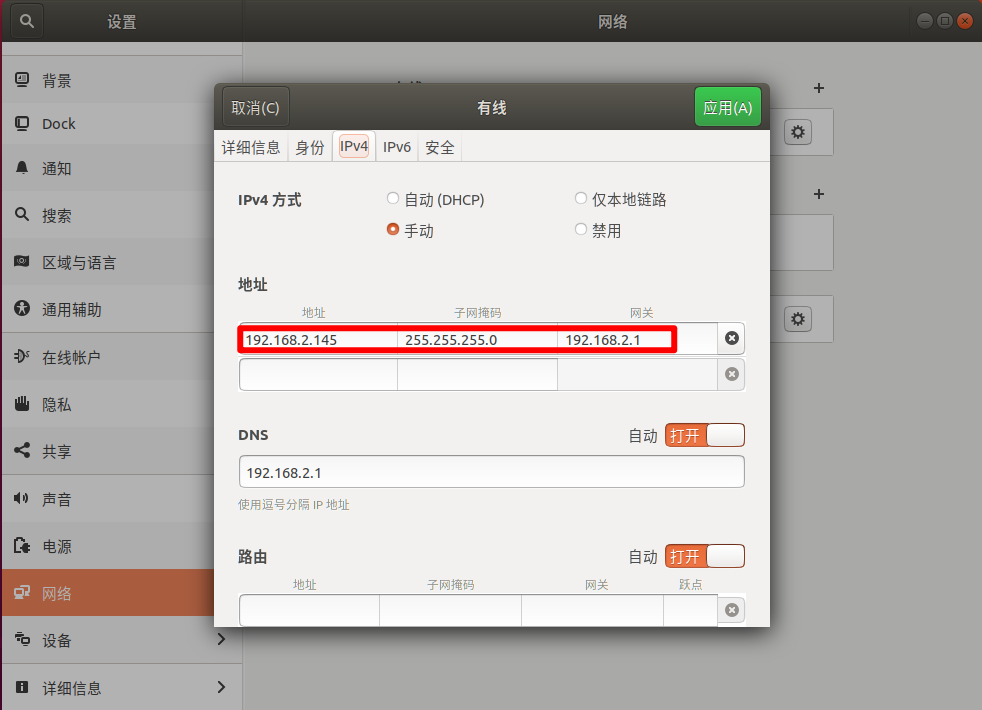

5、設定Ubuntu網路資訊與步驟2中查看的網路為同一網段：打開Ubuntu-->設定-->網路-->IPV4-->手動，填入網路資訊，點擊應用后將網路關閉再打開即可生效

6、設定開發板網路資訊與步驟2中查看的網路為同一網段，開發板上電進入Uboot模式，依次執行以下命令設定網路相關資訊

//設定服務器的IP地址(Ubuntu)
setenv serverip 192.168.2.145
//設定網關
setenv gatewayip 192.168.2.1
//設定開發板的IP地址
setenv ipaddr 192.168.2.250
//設定子網掩碼
setenv netmask 255.255.255.0
//設定網口MAC地址(如果在同一網段有多個開發板要保證每個開發板的ethaddr不同)
setenv ethaddr 08:07:03:A0:03:22
//保存環境變數
saveenv
//重啟
reset

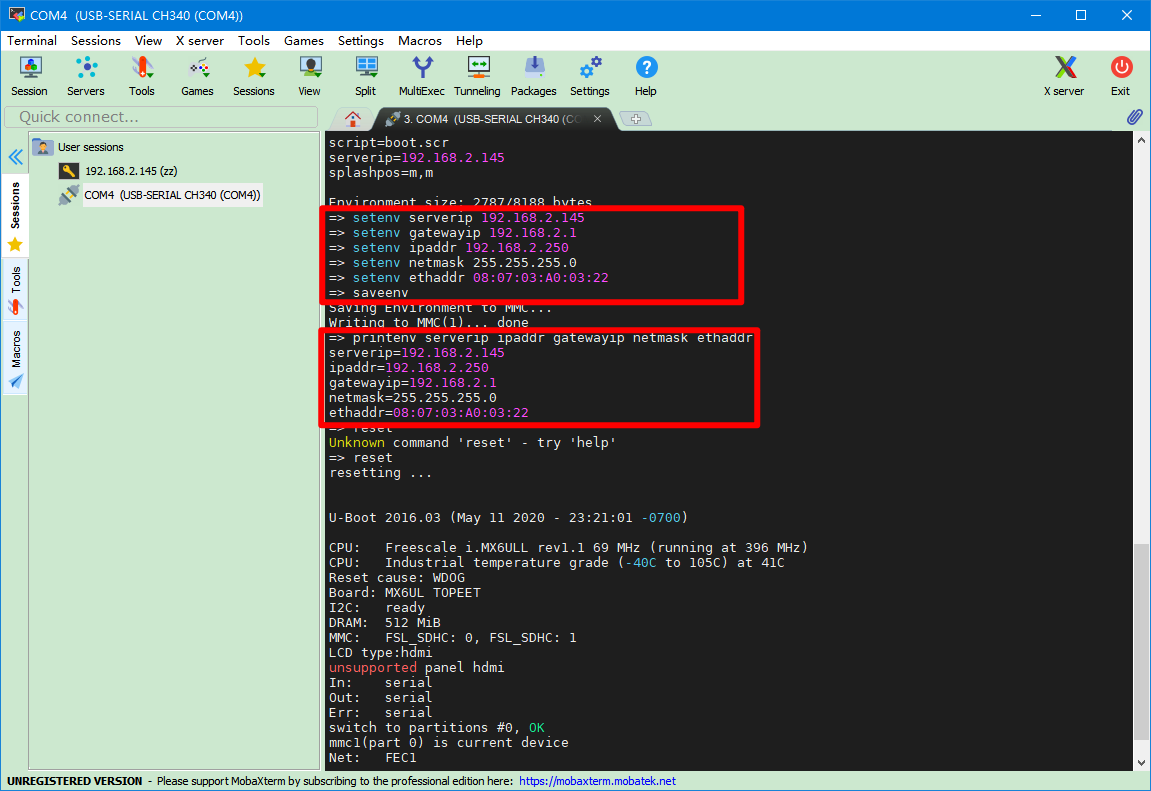

//重啟后進入Uboot使用以下命令查詢網路資訊
printenv serverip ipaddr gatewayip netmask ethaddr

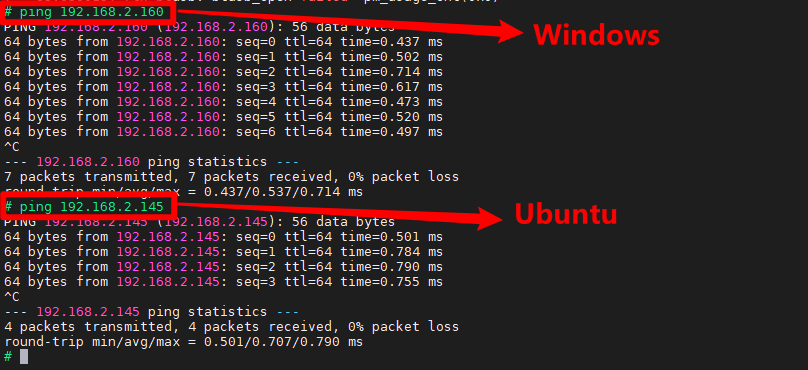

7、互ping測驗，測驗開發板、Windows、Ubuntu三者之間網路能否ping通

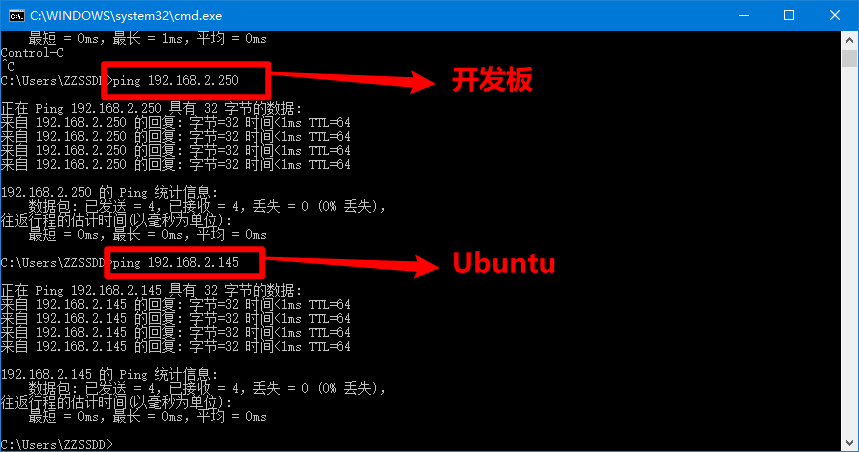

• Windows與開發板、Ubuntu

• 開發板與Windows、Ubuntu

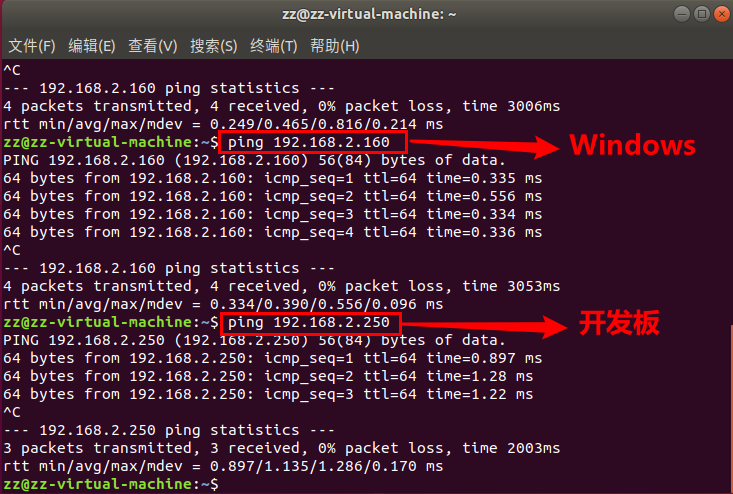

• Ubuntu與Windows、開發板

二、NFS服務搭建

1、Ubuntu安裝NFS服務

//1-安裝nfs服務
sudo apt-get install nfs-kernel-server
//2-創建NFS服務器共享目錄
mkdir nfs
//3-更改檔案夾權限
chmod 777 nfs
//4-更改組態檔
sudo vi /etc/exports
檔案末尾添加： /home/zz/work/nfs *(rw,nohide,insecure,no_subtree_check,async,no_root_squash)
//5-重啟NFS服務
sudo /etc/init.d/nfs-kernel-server restart
//6-查看NFS服務掛載目錄
showmount -e

2、測驗nfs服務

1-將zImage放在nfs目錄下
2-啟動開發板進入uboot
3-uboot中使用`? nfs`查看nfs使用方法`nfs [loadAddress] [[hostIPaddr:]bootfilename]`

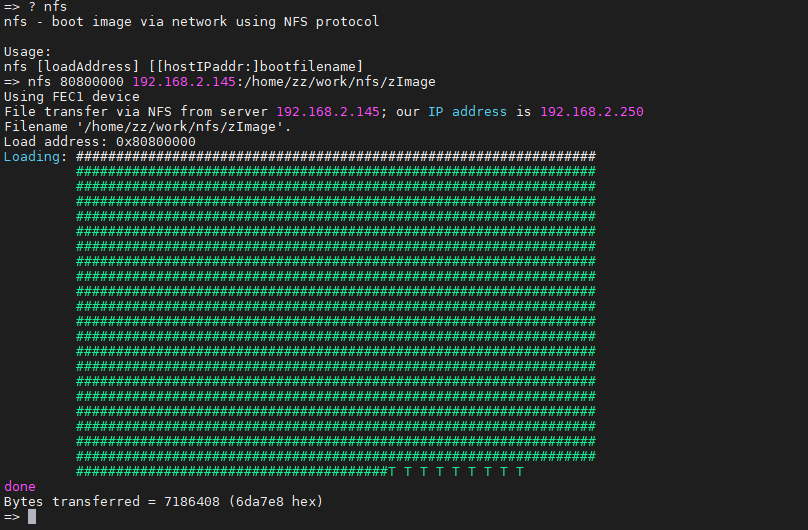

4-測驗nfs（將nfs服務器目錄中在Image下載到開發板80800000地址）：
nfs 80800000 192.168.2.145:/home/zz/work/nfs/zImage

3、開發板與虛擬機nfs服務版本不同導致下載、掛載失敗解決方法（提示"Loading: *** ERROR: File lookup fail"、"VFS: Unable to mount root fs via NFS, trying floppy."等）

問題原因：Ubuntu 18.04的nfs默認為協議V3和協議V4，開發板uboot默認啟動的是協議V2的形式，從而導致uboot不能在nfs服務器中找到檔案，

解決方法：讓Ubuntu中的nfs兼容協議V2，修改/etc/default/nfs-kernel-server 檔案，

1）打開檔案：sudo vim /etc/default/nfs-kernel-server (注意一定要sudo或者root權限)

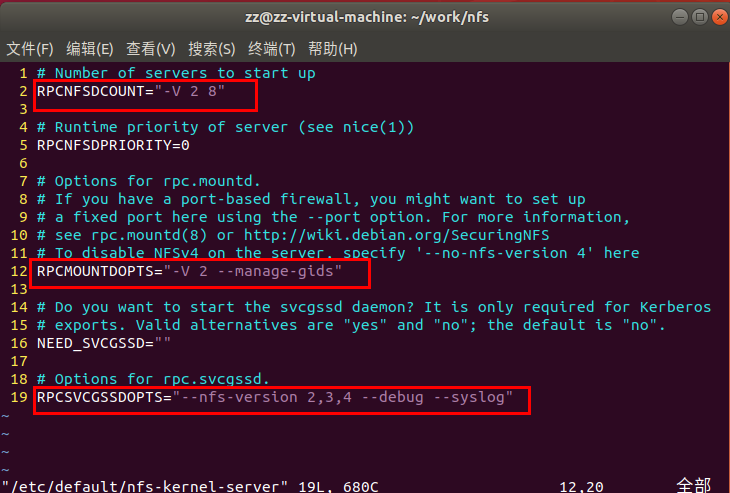

2）修改如圖：

3）保存退出:ESC --> :wq --> Enter

4）重啟NFS服務器:sudo service nfs-kernel-server restart

至此問題解決，可以重新執行nfs測驗驗證nfs是否正常，

4、開發板掛載nfs檔案系統

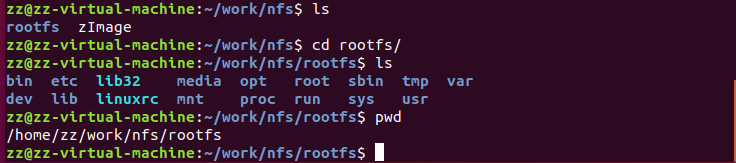

1）Ubuntu的nfs共享服務目錄下創建rootfs檔案夾

2）將檔案系統rootfs.tar.bz2拷貝到rootfs檔案夾中并解壓tar -xjvf rootfs.tar.bz2

3）設定開發板uboot自啟動引數bootcmd和bootagrs

/*
1-設定bootcmd
	zImage為內核鏡像，通過tftp下載到首地址為0x80800000的記憶體空間
	topeet_emmc_4_3.dtb為設備樹
	bootz根據內核鏡像地址和設備樹地址加載啟動
*/
setenv bootcmd 'tftp 80800000 zImage; tftp 83800000 topeet_emmc_4_3.dtb; bootz 80800000 - 83800000’


/*
2-設定bootargs
	nfsroot后的引數為Ubuntu的nfs檔案夾路徑;格式為:nfsroot=NFS服務器IP:檔案系統的絕對路徑.
	ip后的引數為開發板網路資訊:ip=開發板IP:服務器IP:網關,子網掩碼::eth0:off.
*/
setenv bootargs 'console=ttymxc0,115200 root=/dev/nfs rw nfsroot=192.168.2.145:/home/zz/work/nfs/rootfs ip=192.168.2.250:192.168.2.145:192.168.2.1:255.255.255.0::eth0:off’


/* 3-保存環境變數 */
saveenv

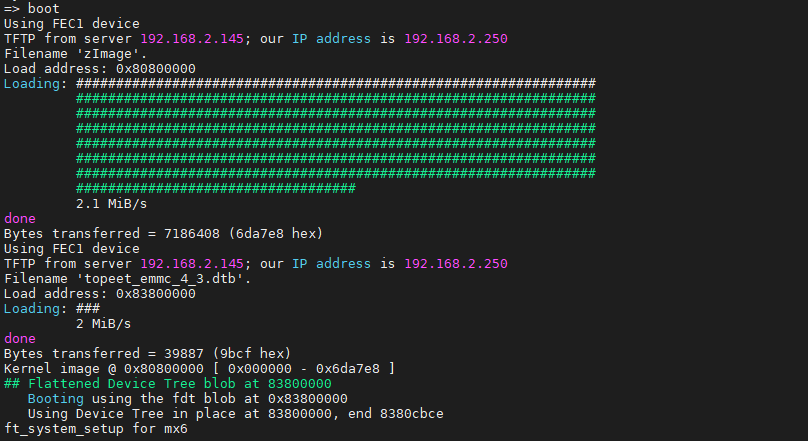

4）輸入boot命令啟動開發板

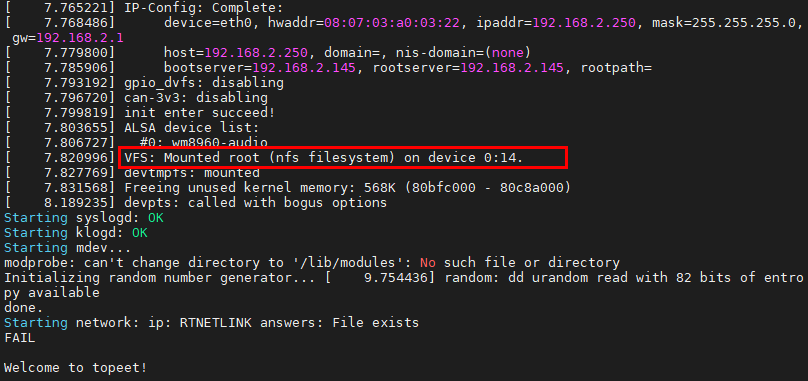

至此，成功掛載nfs檔案系統啟動開發板，

三、TFTP服務搭建（補充）

1. 在Ubuntu的home/zz/work/目錄下創建tftp服務檔案夾：mkdir tftp

2. 修改檔案夾權限：chmod 777 tftp

3. 安裝服務：sudo apt-get install tftp-hpa tftpd-hpa

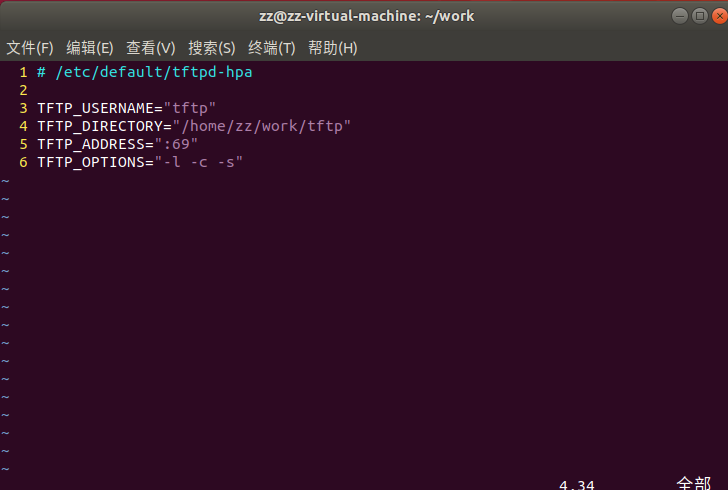

4. 修改組態檔：sudo vim /etc/default/tftpd-hpa

5. 啟動服務：sudo service tftpd-hpa restart

6. 將 Linux 內核鏡像 zImage、設備數檔案topeet_emmc_4_3.dtb拷貝到 tftp服務檔案夾下

7. 測驗：啟動開發板在uboot模式下輸入tftp 0x80000000 zImage

至此，tftp服務搭建完成，
