大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家介紹的是IAR開發環境下i.MXRT的串行NOR Flash下載演算法設計，
在i.MXRT硬體那些事系列之《在串行NOR Flash XIP除錯原理》一文中，痞子衡簡單提了一下串行NOR Flash下載演算法的概念，并沒有介紹具體設計細節，關于NOR Flash下載演算法每個IDE都有自己的一套設計，雖然基本設計理念是一樣的，但是細節方面還是有區別，在前面的文章里，痞子衡分別介紹過《J-Link下演算法設計》、《Keil MDK下演算法設計》，今天痞子衡就來細聊IAR下的NOR Flash下載演算法：
一、IAR各版本對i.MXRT的支持
IAR跟Keil一樣都是非常經典的MCU開發IDE，可以說是難分伯仲，痞子衡求學期間就用IAR開發過MSP430單片機，但是只是淺嘗輒止，因為搞ARM Cortex-M就切換到更熟悉的Keil下了，直到畢業后加入恩智浦才一直在用IAR，這么多年過去了，IAR還是當初那個獨立小公司，沒有被收購，而且依然保持競爭力，這一波RISC-V浪潮估計會讓它超越被ARM束縛的Keil，

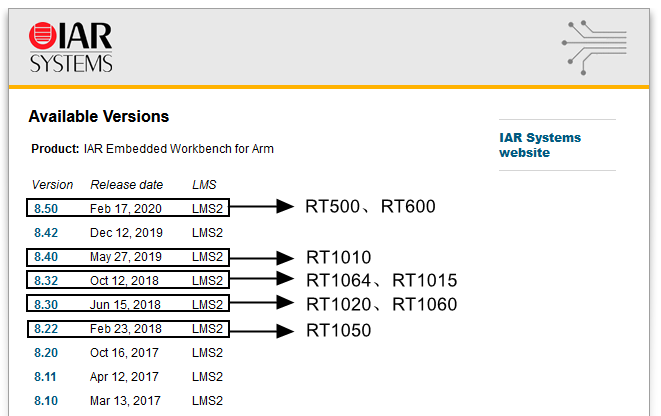

從IAR官網上看，目前最新的IAR EWARM版本是v8.50.6，其能夠支持目前所有已量產的i.MXRT系列，如果你安裝的不是最新版本，比如安裝了v8.40，從 IAR歷史各版本Release Note 上看，v8.40版本不支持RT500和RT600，那么如果想要支持新芯片（比如RT600），是不是一定要重新安裝最新IAR呢？其實未必！
IAR對新MCU型號的支持并不是與自身版本嚴格系結的，其增加新芯片的方式很靈活，只需要按要求打上相應芯片的patch包即可，
二、為當前IAR增加新i.MXRT型號支持
在 IAR歷史各版本Release Note 頁面點擊 8.50 進入這個版本的專屬頁面，往下翻你會找到專門的i.MXRT600 patch包，直接下載這個包(ewarm850-nxp-imxrt5xx-6xx-patch4.zip檔案)，

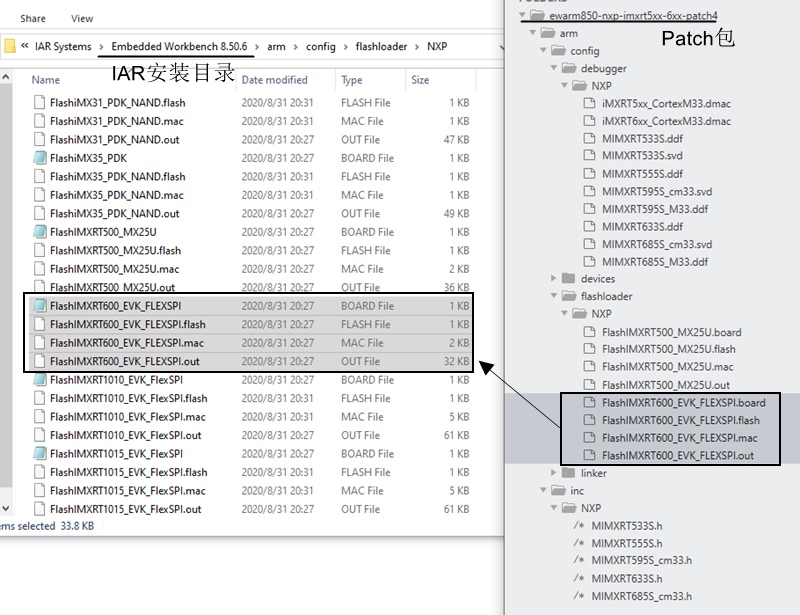

有了patch包之后，打patch就相當簡單了，直接將ewarm850-nxp-imxrt5xx-6xx-patch4.zip包解壓放到IAR安裝目錄下即可，patch包的檔案目錄結構與IAR下安裝目錄結構是一樣的，
patch包里的檔案很多，其中跟下載演算法相關的一共如下四個檔案：.board和.flash是xml檔案，其功能類似JLink下的JLinkDevices.xml檔案，.mac是預加載檔案，功能類似JLink下的.JLinkScript檔案，.out檔案就是真正的下載演算法可執行檔案，
\arm\config\flashloader\NXP\FlashIMXRT600_EVK_FLEXSPI.board
\arm\config\flashloader\NXP\FlashIMXRT600_EVK_FLEXSPI.flash
\arm\config\flashloader\NXP\FlashIMXRT600_EVK_FLEXSPI.mac
\arm\config\flashloader\NXP\FlashIMXRT600_EVK_FLEXSPI.out
兩個xml檔案里的代碼含義在 \IAR Systems\Embedded Workbench 8.50.6\arm\doc\FlashLoaderGuide.ENU.pdf 檔案的 The flash memory configuration file 和 The flash memory system configuration file 兩小節里有詳細解釋，
2.1 .board檔案代碼分析

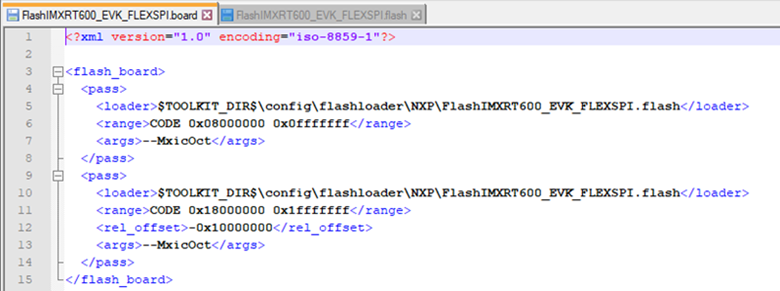

.board顧名思義就是板級描述檔案，每個.board檔案可以指向多個.flash檔案（如果這塊板子存在多塊flash），讓我們試著分析 FlashIMXRT600_EVK_FLEXSPI.board 檔案中那些模板代碼的含義：.board檔案里可以有多個<pass>塊，每個pass對應一種flash型別，在每個<pass>里最多有如下6個引數（其中loader引數是必須的，其他是可選）：
loader -- 指示.flash檔案路徑，
range -- Flash在芯片記憶體中的映射空間范圍，
abs_offset -- 當被下載的app鏈接地址與往Flash中下載的映射地址不同時，指示Flash下載地址，
rel_offset -- 作用與abs_offset類似，但是指示鏈接地址與下載地址間的偏移，可正可負，
flash_base -- Flash在芯片記憶體中的映射基地址，會覆寫.flash檔案中同名引數，
args -- 傳入下載演算法FlashInit()函式，類argc/argv格式，
2.2 .flash檔案代碼分析

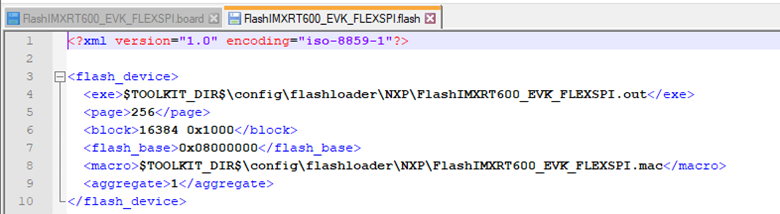

.flash就是flash描述檔案了，這些資訊最侄訓提供給除錯器，讓我們繼續分析 FlashIMXRT600_EVK_FLEXSPI.flash 檔案中那些模板代碼的含義：.flash檔案里最多有如下12個引數（其中前四個引數是必須的，其他是可選）：
exe -- 指示下載演算法檔案(.out)路徑，
flash_base -- Flash在芯片記憶體中的映射基地址，
page -- Flash的頁大小，
block -- Flash的塊數量及大小，
gap -- 標示Flash中塊的無效區間，C-SPY會檢查并回傳錯誤，
macro -- 指示預加載檔案(.mac)路徑，
online -- 指示下載演算法是否支持Flash斷點，
filler -- 下載時的padding內容，默認255(0xFF).
checks -- 設為0則強制檢查下載演算法中函式（比如FlashWrite)的回傳值，不啟用這些檢查能提升下載性能，
aggregate -- 如果Flash塊大小明顯小于RAM緩沖區，該引數設為1，可指示C-SPY高效使用RAM緩沖區去下載（比如將多個block資料放到RAM緩沖區），
args -- 傳入下載演算法FlashInit()函式，類argc/argv格式，
args_doc -- args引數的描述欄位（IDE里會顯示），
2.3 使用下載演算法

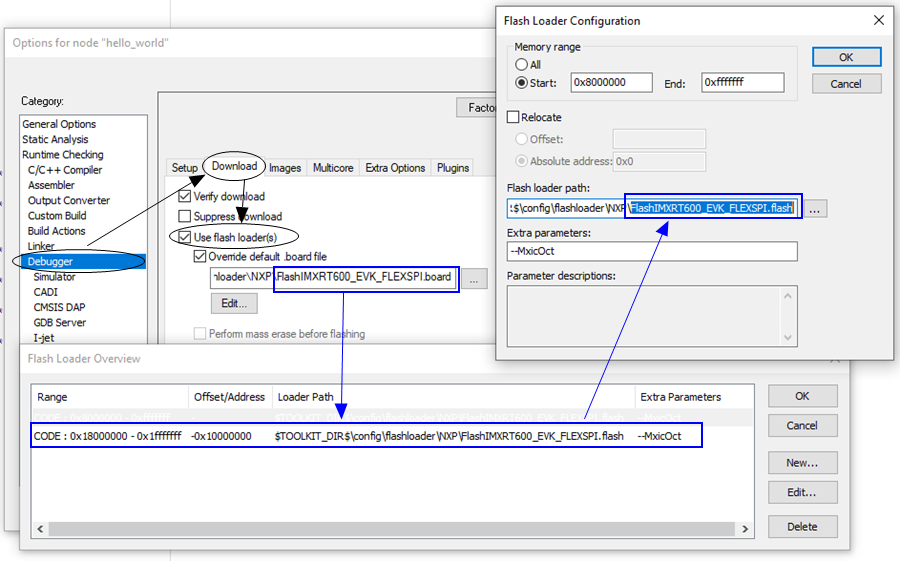

隨便打開一個i.MXRT600 SDK工程，在工程Option里找到Debugger，然后進入Flashloader配置，在界面里你可以看到前面介紹的.board和.flash檔案，以及可以直接設定這些xml檔案里的部分引數，如果安裝的Flash下載演算法檔案不適用你的板子，那么你需要自己提供合適的演算法檔案(.out)，并修改.flash檔案里相應路徑以及引數即可，
三、NOR Flash下載演算法設計
IAR下Flash下載演算法是開源的，\IAR Systems\Embedded Workbench 8.50.6\arm\doc\FlashLoaderGuide.ENU.pdf 檔案有非常詳細的介紹，篇幅不長，只有47頁，建議全部讀一遍，
3.1 下載演算法模板工程
IAR提供了一個Flash下載演算法的基礎模板，可從官網下載，也可以在IAR安裝目錄下找到，這個模板只是通用的演算法源檔案，沒有相應模板工程，并且源檔案只是演算法框架，沒有具體芯片相關的Flash驅動實作，
- 模板官網下載：https://files.iar.com/public/cmsis/IAR_flashloader_framework_200.zip
- IAR下模板路徑：\IAR Systems\Embedded Workbench 8.50.6\arm\src\flashloader\framework2
該演算法基礎模板包含四個檔案，我們需要根據模板源檔案創建具體目標芯片的演算法工程，然后將flash_loader.h里宣告的演算法API函式根據芯片去具體實作，
\IAR\arm\src\flashloader\framework2\flash_loader.c
\IAR\arm\src\flashloader\framework2\flash_loader.h
\IAR\arm\src\flashloader\framework2\flash_loader_asm.s
\IAR\arm\src\flashloader\framework2\flash_loader_extra.h

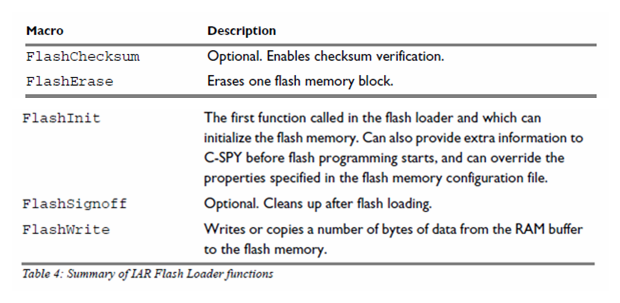

演算法總共定義了如下5個API函式，其中關于初始化以及擦寫的API函式（FlashInit、FlashWrite、FlashErase）是必須要實作的，另外兩個是可選的，

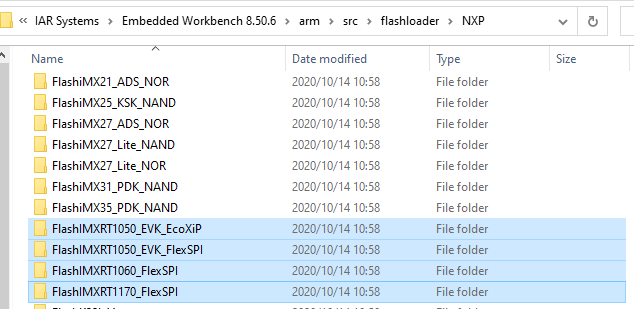

其實在IAR安裝目錄下也提供了生成最終演算法檔案的IAR工程，我們可以直接在這個工程基礎上修改生成新演算法檔案，i.MXRT系列有四個演算法源工程，
3.2 下載演算法結構設計
演算法本身結構相比MDK下演算法設計相對來說稍微復雜一點，僅以FlashInit相關的代碼來介紹，flash_loader_asm.s檔案中定義了FlashInitEntry()入口，這個入口是直接由除錯器來呼叫的，
;---------------------------------
; FlashInitEntry()
;---------------------------------
SECTION .text:CODE:ROOT(2)
THUMB
FlashInitEntry:
BL Fl2FlashInitEntry
BL FlashBreak
FlashInitEntry()函式功能非常簡單，主要就是跳轉到Fl2FlashInitEntry()函式中，這個Fl2FlashInitEntry()函式原型在flash_loader.c檔案中，Fl2FlashInitEntry()還是只是個架子，其主要是將theFlashParams全域變數的一些Flash屬性相關內容傳入最關鍵的也是由用戶來實作的FlashInit()函式，theFlashParams內容由除錯器根據xml檔案中設定來初始化，
FlashInit()函式有兩個版本，__argc和__argv引數可帶也可不帶，實際上這個可選引數就是為i.MXRT系列單獨加的，主要用于傳遞外接Flash的資訊（比如2.3節圖片里的 --MxicOct ），其余兩個重要函式FlashWrite、FlashErase與FlashInit代碼結構類似，不予贅述，
// parameter passing structure
typedef struct {
uint32_t base_ptr;
uint32_t count;
uint32_t offset_into_block;
void *buffer;
uint32_t block_size;
} FlashParamsHolder;
__root __no_init FlashParamsHolder theFlashParams;
__no_init int __argc;
__no_init char __argvbuf[MAX_ARG_SIZE];
#pragma required=__argvbuf
__no_init const char* __argv[MAX_ARGS];
void Fl2FlashInitEntry()
{
#if USE_ARGC_ARGV
theFlashParams.count = FlashInit((CODE_REF)theFlashParams.base_ptr,
theFlashParams.block_size, // Image size
theFlashParams.offset_into_block,// link adr
theFlashParams.count, // flags
__argc,
__argv);
#else
theFlashParams.count = FlashInit((CODE_REF)theFlashParams.base_ptr,
theFlashParams.block_size, // Image size
theFlashParams.offset_into_block,// link adr
theFlashParams.count); // flags
#endif
}

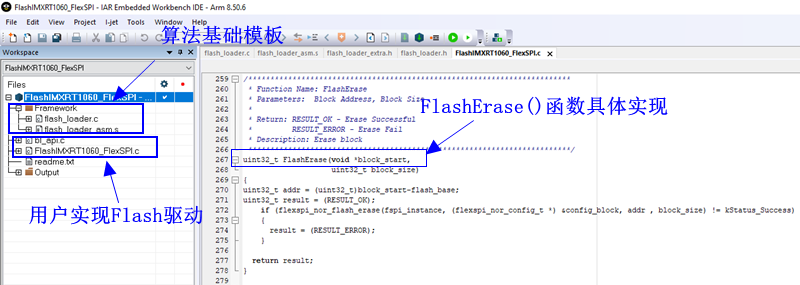

讓我們再打開FlashIMXRT1060_FlexSPI示例演算法工程，可以看到這個工程既包含了演算法基礎模板源檔案，也包含了用戶實作的i.MXRT1060的FlexSPI驅動，關于這個工程，有一個跟MDK下演算法工程比較大的區別就是，IAR演算法工程并沒有啟用位置無關的編譯，它更接近標準的嵌入式應用程式工程，
3.3 下載演算法API呼叫流程

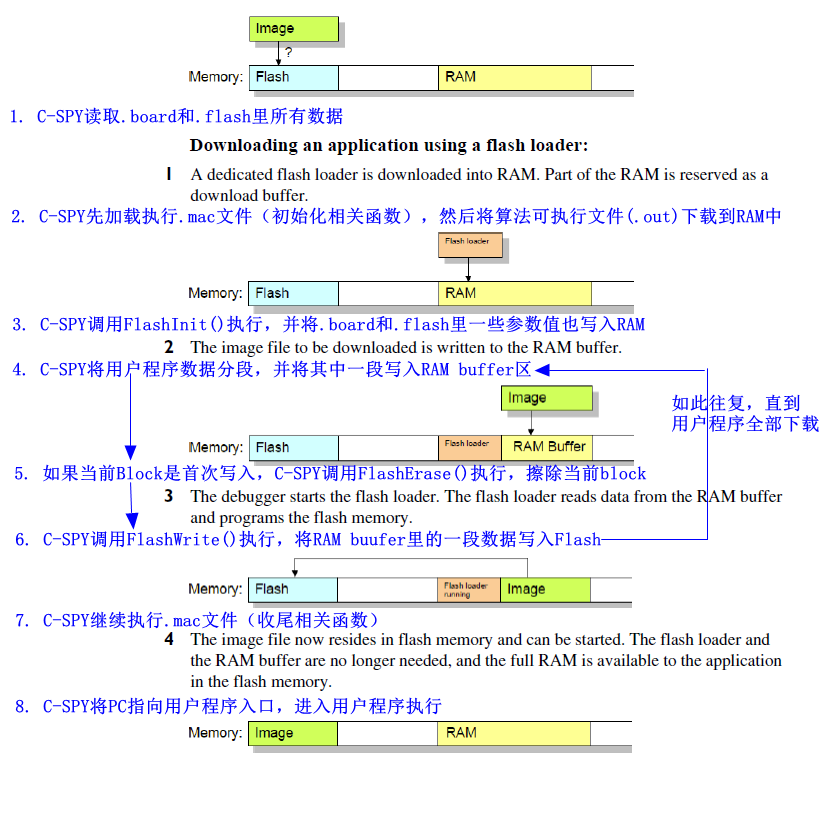

\IAR Systems\Embedded Workbench 8.50.6\arm\doc\FlashLoaderGuide.ENU.pdf 檔案的 The IAR Flash Loader process 小節里對于下載演算法呼叫程序有詳細解釋，痞子衡將其簡要整理在了下面這張圖里：
至此，IAR開發環境下i.MXRT的串行NOR Flash下載演算法設計痞子衡便介紹完畢了，掌聲在哪里~~~
