1. 預覽花屏、分屏、卡屏
打開智能識物APP，底層sensor輸出默認選擇1632x1224(200w)這組sensor輸出，就會導致出現花屏、分屏等問題，
但是選擇全尺寸3264x2448（800w）輸出時，又不會出現這樣的問題，
經過測量DVDD電壓，發現小尺寸1632x1224(200w)出現例外，
那么問題來了？
為啥全尺寸3264x2448（800w）輸出，這路供電可以固定到1.4V，使用小尺寸1632x1224(200w)輸出時，DVDD在1.2V到1.4V直接不停的跳，
原因：本身這路電是給系統供電的，軟體上我們并不會控制pm89l6_S3這路電壓，
pm89l6_S3會自身根據系統負載去動態改變電壓，
當使用全尺寸輸出的時候，系統負載大，所以能穩定到1.4V，
當使用200w尺寸輸出的時候，系統負載小，S3自身會跳到1.2V，
解決方案：
1.硬體上，這路供電切換到一個穩定的供電電壓！
2.軟體上：
修改cam_vdig-supply = <&pm8916_s3>電壓，固定到1.4V供電，
kernel/arch/arm/boot/dts/qcom/msm8909-pm8916-camera-sensor-i18.dtsi
rpm-regulator-smpa3 {
status = "okay";
pm8916_s3: regulator-s3 {
regulator-min-microvolt = <1200000>;
//修改最大值為1.4V
regulator-max-microvolt = <1400000>;
qcom,init-voltage = <1200000>;
status = "okay";
};
};
2.打開相機概率性紅屏
1.現象
從log中看，sensor是有資料輸出的，點擊拍照也能拍，
只不過拍出來的畫面和預覽的畫面是一樣的，全紅，
2.原因
由下圖可以看出，AVDD上電比IO還快，不符合上電時序的要求，就可能造成許多莫名其妙的bug，
不同廠家的sensor，對時序的要求不一樣，像OV5675對三路上電的時序就沒有嚴格的要求，gc8034相對來說要嚴格一下，
另外一點：
ov5675，只有XSHUDTN，

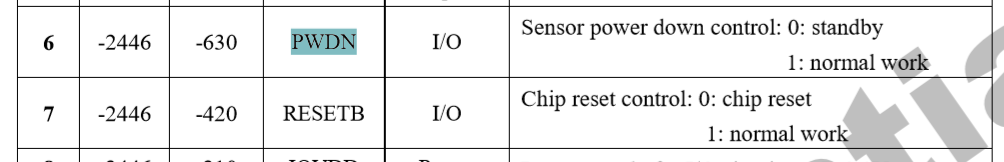

gc8034有PWDN和Reset腳，
相當于ov5675的XSHUDTN完成了gc8034有PWDN和Reset腳所有的功能，
但是我們gc8034硬體連接上，只使用了PWDN，
如果芯片不是很好，也可能帶來莫名其妙的bug，影像例外，黑屏等，存在這樣的隱患，
如果沒有RST，時序必須滿足：GC8034有power on reset，即檢測到AVDD有低電平到高電平的動作，sensor內部會做reset；但需要要求AVDD在DVDD之后上電才會有效
3.打開相機概率性黑屏
現象
從log中分析：
04-01 17:26:17.536 424 4171 E mm-camera: mct_bus_sof_thread_run: SOF freeze; Sending error message
04-01 17:26:17.539 403 4148 E mm-camera-intf: mm_camera_event_notify: Camera Event DAEMON DIED received
04-01 17:26:17.541 3838 3838 E Camera FW: wzm Error callback 100
這就是SOF freeze：有示 ISP 未從內核接收到 SOF IRQ，必須檢查CSID/CSIPHY/CAMIF,也就是說ISP沒有接收傳感器傳輸的幀
一般來說，這個問題排查比較復雜，
我們基于以下3個方面去排查問題：
- Timming（上電時序）
- sensor setting(與vendor商的fae確認)
- 調整settle_cnt看是否有優化
st**atic struct msm_camera_csi2_params gc8034_csi_params = {
.csid_params = {
.lane_cnt = 4,
.lut_params = {
.num_cid = ARRAY_SIZE(gc8034_cid_cfg),
.vc_cfg = {
&gc8034_cid_cfg[0],
&gc8034_cid_cfg[1],
},
},
},
.csiphy_params = {
.lane_cnt = 4,
.settle_cnt = 0x10,//0x14//120ns
},
};
不過，sof的問題，最重要的還是前面的上電時序要符合，并且reset腳要接
我們換了三星s5k4h7的sensor,對上電時序沒要求，又有reset功能，就很穩定，沒出現過sof freezon的問題
4.某一次報錯BG ROI bigger than CAMIF window 1920x1080 !
報錯:
02-13 06:49:13.392 416 4068 D mm-camera: c2d_thread_handle_process_buf_event:190 input buf index 3
02-13 06:49:13.396 416 4103 E mm-camera: bg_stats_config: BG ROI bigger than CAMIF window 1920x1080 !
02-13 06:49:13.396 416 4103 E mm-camera: bg_stats_config: Horizontal: 618 63 9, Vertical: 236 47 21
02-13 06:49:13.396 416 4103 E mm-camera: isp_set_stats_fullsize_config: Stats Trigger update failed
總結
- Camera預研時，要極力排查上電時序、硬體設計是否符合sensor規范，避免不必要的bug，
