1 需求

近期，需要通過Nginx代理內網FTP服務，以便外網用戶進行訪問，故針對此展開技術調研，
軟體版本：

Nginx: 1.18.0;
vsftpd: 3.0.2;
CentOS: CentOS Linux release 7.9.2009 (Core).

2 FTP模式

FTP具有兩個埠，分別為控制埠（完成諸如登錄，目錄查詢/切換等命令），資料埠（負責具體資料傳輸）.

CentOS上安裝vsftpd后，啟動服務可發現vsftpd在21埠上監聽命令（此時無客戶端接入），具體如下圖所示：

FTP連接模式具有兩種，分別為主動模式（PORT）以及被動模式（PASV），

主動模式:

(1)當FTP客戶端以主動模式連接服務端時，客戶端以動態選擇的埠號向服務器的命令埠發起連接；

(2)連接建立后，用戶在發出列目錄或傳輸檔案的命令后，會要求建立資料連接；

(3)FTP客戶端在控制連接上發出主動模式指令，告知服務器客戶端的資料連接埠號；

(4)服務端收到指令后，會使用20號埠連接客戶端指定的資料連接埠號，從而建立資料連接，

被動模式：

被動模式的連接程序與主動模式類似，區別點在于客戶端發出列目錄或傳輸檔案的命令后，客戶端會發送PASV指令至服務端；

服務端收到PASV指令后，告知客戶端服務端的資料連接IP地址和埠號；

客戶端根據回傳的服務端資料連接IP和埠號，發起資料連接，

3 問題 & 解決思路

當前，客戶端需要通過Nginx代理方能訪問FTP服務端，通過Nginx stream可以實作控制命令的轉發，但是對于客戶端和服務端協商的資料連接，較難實作代理，

不過查閱相關檔案，vsftpd支持設定資料連接的埠范圍，亦支持設定資料連接的IP，

因此，我們可以指定vsftpd模式為被動模式（默認即為被動模式），設定資料連接IP地址為Nginx代理地址，合理設定資料連接埠范圍（Nginx監聽本地此埠范圍內資料），當ftp客戶端與vsftpd服務端協商資料連接后，ftp客戶端根據資料連接IP（已設定為Nginx代理地址）以及埠號發起連接（實際連接至Nginx服務器），Nginx將此埠上監聽的資料轉發至vsftpd對應的資料埠，

4 方案示例

機器資訊：

Nginx代理機： 192.168.56.101；
vsftpd服務端: 192.168.56.102;
測驗機： 192.168.56.106，

此處，利用開發機上安裝的虛擬機完成驗證，未具體限制網段，

vsftpd服務端配置：

# cat /etc/vsftpd/vsftpd.conf

listen=YES
listen_ipv6=NO                  # 修改listen配置，只允許監聽在IPv4地址，這是因為在被動模式下，設定pasv_address存在bug（具體可搜索stackoverflow）

pasv_enable=YES                 # 開啟pasv模式
pasv_min_port=50000             # pasv模式下，資料連接最小埠號
pasv_max_port=50002             # pasv模式下，資料連接最大埠號
pasv_address=192.168.56.101     # pasv模式下，告知客戶端的資料連接IP
pasv_promiscuous=YES            # 關閉pasv模式下，關閉對IP地址的檢查，此檢查確保控制連接和資料連接來自同一IP

pasv_promiscuous關閉存在安全隱患；
在實際組網情況下，Nginx轉發時可設定保留源IP資訊，但是客戶端與服務端無法直接訪問，因此只能放棄保留源IP資訊，

Nginx配置：

stream {
        upstream ftp {  # FTP控制面轉發
                server 192.168.56.102:21 max_fails=2 fail_timeout=3s weight=1;
        }

        server {    # 轉發FTP控制面請求
                listen 11000;   #監聽埠
                #失敗重試
                proxy_next_upstream on;
                proxy_next_upstream_timeout 0;
                proxy_next_upstream_tries 0;
                #超時配置
                proxy_connect_timeout 1s;
                proxy_timeout 10m;
                #限速配置
                proxy_upload_rate 1024k;
                proxy_download_rate 2048k;
                #上游服務器
                proxy_pass ftp;
       }

        upstream ftp_pasv1 {
                server 192.168.56.102:50000 max_fails=2 fail_timeout=3s weight=1;
        }

        upstream ftp_pasv2 {
                server 192.168.56.102:50001 max_fails=2 fail_timeout=3s weight=1;
        }

        upstream ftp_pasv3 {
                server 192.168.56.102:50002 max_fails=2 fail_timeout=3s weight=1;
        }

        server {                # 轉發客戶端發送到Nginx代理機的資料連接
                listen 50000;
                proxy_pass ftp_pasv1;
        }

        server {                # 轉發客戶端發送到Nginx代理機的資料連接
                listen 50001;
                proxy_pass ftp_pasv2;
        }

        server {                # 轉發客戶端發送到Nginx代理機的資料連接
                listen 50002;
                proxy_pass ftp_pasv3;
        }
}

此處省略對FTP資料連接的具體控制（諸如限速），

5 驗證

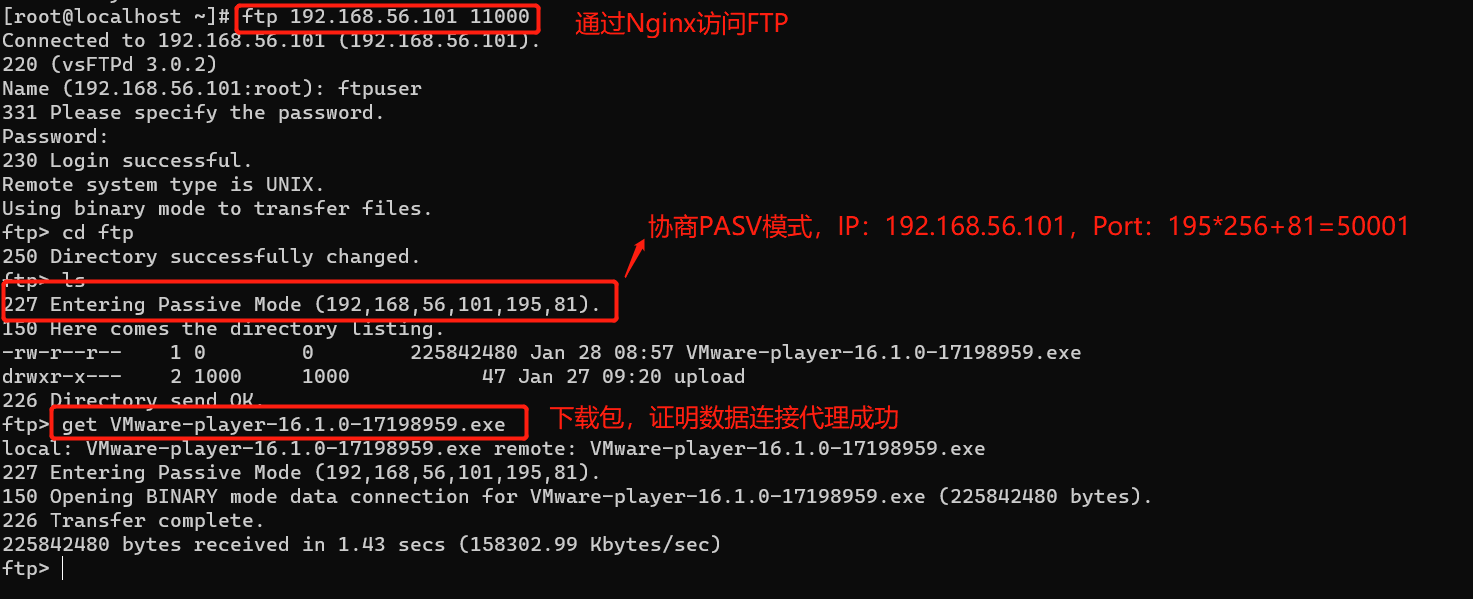

重啟vsftpd以及Nginx，從測驗機：192.168.56.103發起連接，具體如下所示：

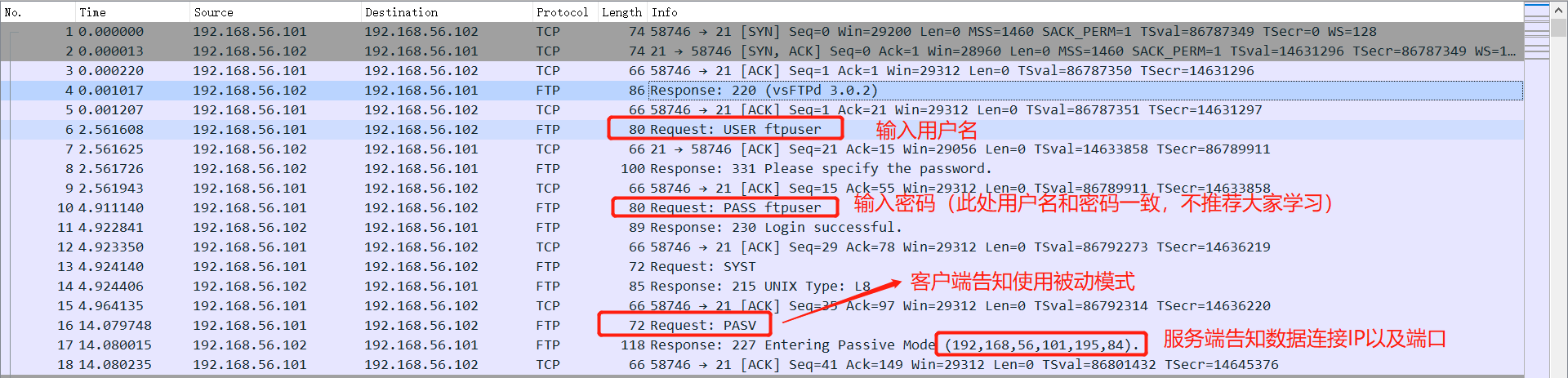

tcpdump抓包分析：

6 弊端

使用Nginx代理FTP服務，存在以下缺點：

控制連接和資料連接是否來自同一連接無法驗證，存在安全隱患；
FTP被動模式下，資料埠范圍較寬時，Nginx添加配置比較麻煩；
Nginx代理機需要開放較多埠，諸如iptables等安全設定復雜，

使用SFTP，簡單又可靠，
