Keil C51學習 3 數碼管和9999 計數器-有解無憂

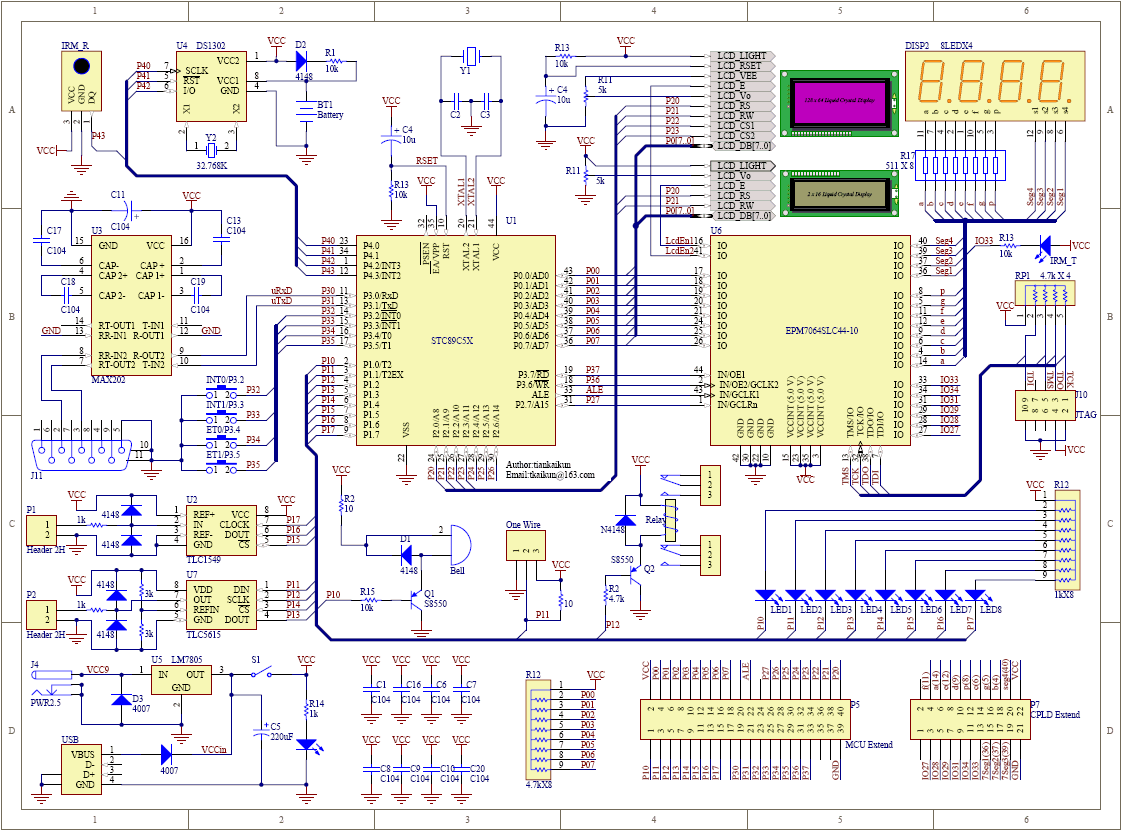

博主用的這個主板通過CPLD實作類似3-8譯碼器功能來控制四位數碼管，至于段選和位選這些不是很清楚，之后內容會補充

以下代碼實作四位數碼管的最高位，閃爍顯示0和1

 1 #include<reg52.h> //包含頭檔案，一般情況不需要改動，
 2 #include <absacc.h>
 3 #define SEG1 XBYTE[0xffec]
 4 #define SEG2 XBYTE[0xffed]
 5 #define SEG3 XBYTE[0xffee]
 6 #define SEG4 XBYTE[0xffef]
 7 #define uchar unsigned char    //頭檔案包含特殊功能暫存器的定義
 8 void delay100ms(unsigned char num);
 9 //共陽
10 uchar code smg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90, //0-9
11                                         0x88,0x83,0xc6,0xa1,0x86,0x8e,//A-F
12     0x7f//點
13 };
14
15
16
17 /*------------------------------------------------
18                 四位數碼管使用
19 ------------------------------------------------*/
20 void main (void)
21 {
22     uchar x=0x3;
23     bit flag=0;
24     SEG1=SEG2=SEG3=SEG4=0xff;//全滅
25     while(1)
26     {
27         flag=1;
28         SEG1=smg[flag];
29         delay100ms(5);
30         flag=0;
31         SEG1=smg[flag];
32         delay100ms(5);
33     }
34 }
35 //延時函式
36 void delay100ms(unsigned char num)
37 {
38     unsigned char n,m;
39     for(;num;num--)
40     {
41         for(n=500;n;n--)
42         {
43             for(m=500;m;m--);
44         }
45     }
46 }

四位數碼管使用

0-9999 計數器

 1 #include<reg52.h> //包含頭檔案，一般情況不需要改動，
 2 #include <absacc.h>
 3 #define SEG1 XBYTE[0xffec]
 4 #define SEG2 XBYTE[0xffed]
 5 #define SEG3 XBYTE[0xffee]
 6 #define SEG4 XBYTE[0xffef]
 7 #define uchar unsigned char    //頭檔案包含特殊功能暫存器的定義
 8 void delay100ms(unsigned char num);
 9 //共陽
10 uchar code smg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90   //0-9
11 };
12 unsigned int count;
13 /*------------------------------------------------
14                 四位數碼管 0-9999
15 ------------------------------------------------*/
16 void main (void)
17 {
18     bit flag=0;
19     SEG1=SEG2=SEG3=SEG4=0xff;//全滅
20
21     if(count>9999)
22     {
23         count=0;
24     }
25     while(1)
26     {
27           SEG4 = smg[count%10];
28             SEG3 = smg[count/10%10];
29             SEG2 = smg[count/100%10];
30             SEG1 = smg[count/1000%10];
31         count++;
32         delay100ms(5);
33     }
34 }
35 //延時函式
36 void delay100ms(unsigned char num)
37 {
38     unsigned char n,m;
39     for(;num;num--)
40     {
41             for(n=500;n;n--)
42         {
43             for(m=500;m;m--);
44         }
45     }
46 }

0-9999計數器
