最近正在學習linux下堆的管理機制，收集了書籍和網路上的資料，以自己的理解做了整理，做個記錄，如果有什么不對的地方歡迎指出！

Memory Allocator

常見的記憶體管理機制

• dlmalloc:通用分配器
• ptmalloc2:glibc分配器，繼承自dlmalloc，并提供了多執行緒支持，主要研究物件，
• jemalloc:Firefox
• tcmalloc:Chrome
• 其他：編程語言記憶體分配及回收，比如python
• ......

malloc作業機制

第一次呼叫malloc

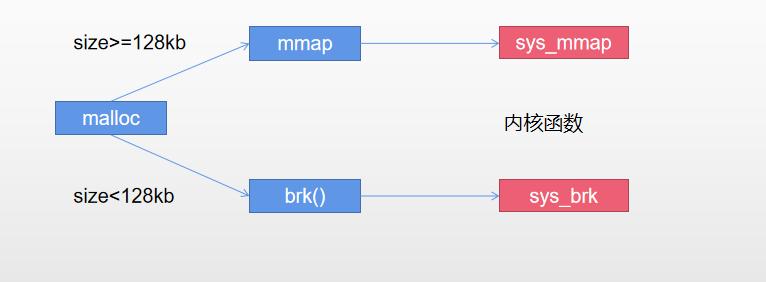

記憶體分配機制

頭檔案：#include<unistd.h>

• brk()

1. 函式原型：int brk(void* end_data_segment)
2. 功能和作用：用于設定program_break指向的位置，

• sbrk()

1. 函式原型：void* sbrk(intptr_t increment)
2. 功能和作用：同brk()，引數可以是負數，執行成功回傳上一次program_break的值，可以設定引數為0回傳當前的program_break.

• mmap()

1. 功能和作用：當用戶申請空間大于等于128kb，也就是0x20000位元組時，不再使用brk()進行分配，改為使用mmap()，

• unmmap()

1. 功能和作用：堆mmap()申請的空間進行回收，

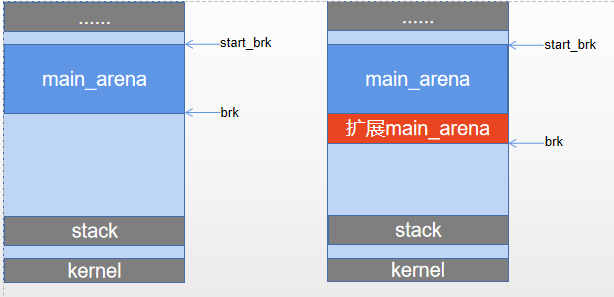

   記憶體分配圖

• 主執行緒的arena就是main_arena，包含start_brk和brk中間的連續記憶體，當main_arena不夠分配時，會使用brk()進行擴展，
• 子執行緒arena可以有多片連續記憶體，但是大小是固定的，不可以擴展，如果不夠用的話需要再次呼叫mmap()來分配，

第二次呼叫malloc

• 只要分配的空間不超過128kb，則不會再次向system申請空間，超過時才會呼叫brk()進行擴展，
• 即使將main_arena全部free，也不會立即把記憶體還給作業系統，此時記憶體由glib進行管理，

chunk

chunk是glibc管理記憶體的基本單元，主要分為以下幾類：

• alloced chunk：已分配正在使用中的chunk，
• free chunk：已經free的chunk，
• top chunk：可以理解為地址的最高處，還沒有分配的chunk，
• last remainder chunk：是為了提高記憶體分配的區域性，

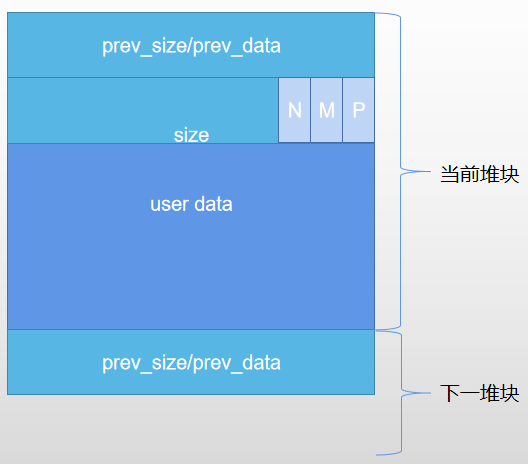

chunk = chunk header + user data，malloc回傳給用戶的其實是user data指標，具體如下圖：

alloced chunk結構

• size：本chunk的大小，包括prev，大小為8的整數倍，32位以8位元組對齊，最小為0x10，64位以16位元組對齊，最小為0x20，其中低三位有特殊含義，分別為N、M、P
• N位：是否屬于主行程，
• M位：是否由mmap()分配，
• P位：前一堆塊占用標志，1為占用，0為空閑，
• 當P位為0時，表示前一堆塊釋放，prev表示前一堆塊的大小，當P位為1，表示前一堆塊使用，prev表示前一堆塊的資料，
• userdata為輸入的資料，
• 將下一堆塊的P位設定為1，

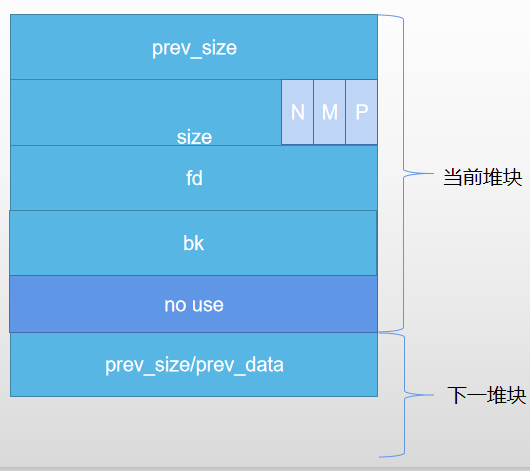

free chunk

• 其中fd、bk屬于鏈表指標，有特殊用途，后面會講到，
• prev_size為當前釋放塊的大小（包含chunk header）
• 下一堆塊P位通常被設定為0（fastbin除外），

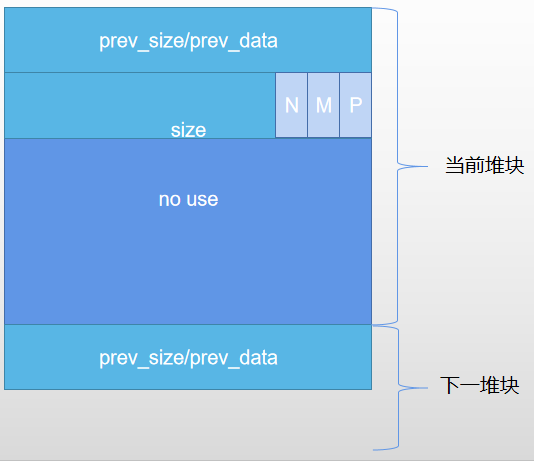

top chcunk

• 該堆塊位于前兩種堆塊之后，頭部結構與alloced相似
• size：top chunk還有多少空間可以分配，
• 重要的是P位：0表示上一堆塊處于空閑，1表示上一堆塊處于使用狀態，主要用于判斷free時是否能與上一堆塊進行合并（fastbin除外），

last remainder chunk

• 在malloc時，如果有比較大的chunk可以分配，會把這個chunk分成兩部分，一部分回傳給用戶，另一部分稱為remainder，加入到 unsorted bin，last remainder會記錄最近拆分的remainder，這個remainder大小至少要為MINSIZE，否則不能拆分，
• 當下次malloc時，如果last remainder chunk夠大，則重復上一程序，
• 拆分的情況：fast bin 和 small bin 都沒有合適的chunk，同時unsorted bin有且只有一個可拆分的chunk，并且這個chunk 是last remainder，

堆空閑塊管理結構bin

當alloced chunk被釋放后，會根據大小放入bin或者合并到top chunk 中去，bin的主要作用時加快分配速度，通過鏈表方式（chunk中的fd和bk指標）進行管理，主要有以下幾種，顧名思義：

• fast bin
• unsorted bin
• small bin
• large bin

fastbinsY：這是一個bin陣列，里面有NFASTBINS個fast bin

bins：也是一個bin陣列，一共有126個bin，按順序分別是：

• bin 1 為unsorted bin
• bin 2 到 bin 63 為small bin
• bin 64 到 bin 126 為 large bin

fast bin

• 這類bin通常申請和釋放的堆塊都比較小，所以使用單鏈表結構，LIFO（后進先出）分配策略，
• 為了速度，fast bin不會進行合并，下一個chunk始終處于使用狀態，
• 在fastbinsY陣列里按照從小到大的順序排列，

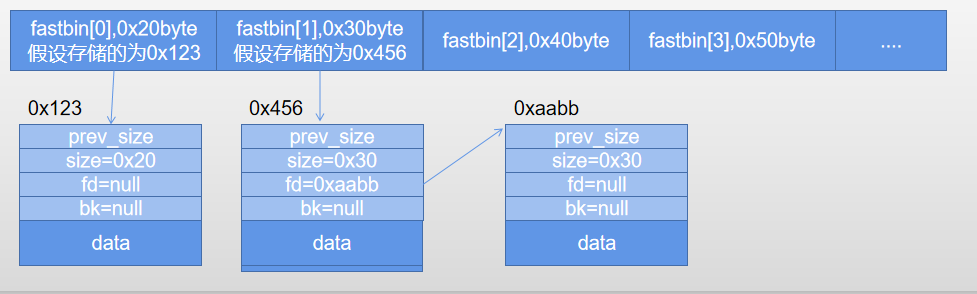

• 以64位為例，fast bin結構如下（大小區間0x20_{0x80,32位為0x10}0x40）：

unsorted bin

• 一定大小堆塊被釋放時，在加入small bin 和large bin 之前，會首先加入此bin，可以加快分配速度，使用雙鏈表結構，FIFO（先進先出）分配策略，
• unsorted bin大小可能是不相同的，
• 由于使用雙鏈表，一個bin會占用bins的兩個元素，fd指向上一個chunk，bk指向下一個，
• 以64位為例，unsorted bin結構如下（非連續記憶體，大小無限制）：

small bin

• 同一個small bin里的chunk大小相同，使用雙鏈表結構，FIFO（先進先出）分配策略，
• 由于fast bin和small bin 有重合部分，在某些情況下會加入到small bin
• 根據大小分成62個不同的bin，0x20,0x30,0x40...0x80,0x90...1008

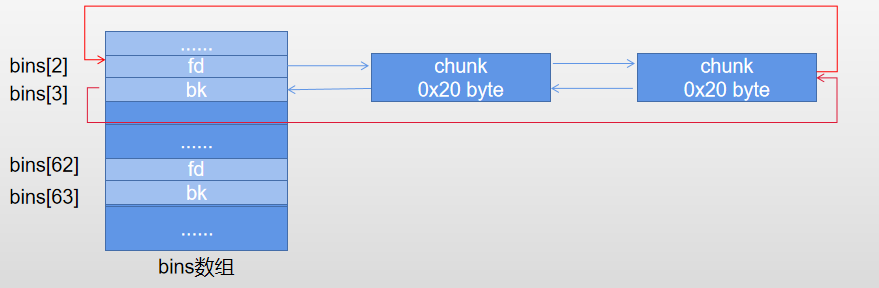

• 以64位為例，small bin結構如下（大小區間：size<0x400byte）：

large bin

• 使用雙鏈表結構，FIFO（先進先出）分配策略，
• free時bk后面多兩個此引數：fd_nextsize、bk_nextsize，分別指向前一個和后一個large chunk，
• 根據大小分成63個不同的bin，大小不再固定，前32個bin為 0x400+64i，32-48 bin為 0x1380+512j，依此類推，并且會將大的chunk放在前面，小的放在后面，以加快速度，
• 以64位為例，large bin大小區間：size>=1024byte，32位為：size>=512byte，
• fd_nextsize和bk_nextsize指標用于指向第一個與自己大小不同的chunk，所以也只有在加入了大小不同的chunk時，這兩個指標才會被修改，

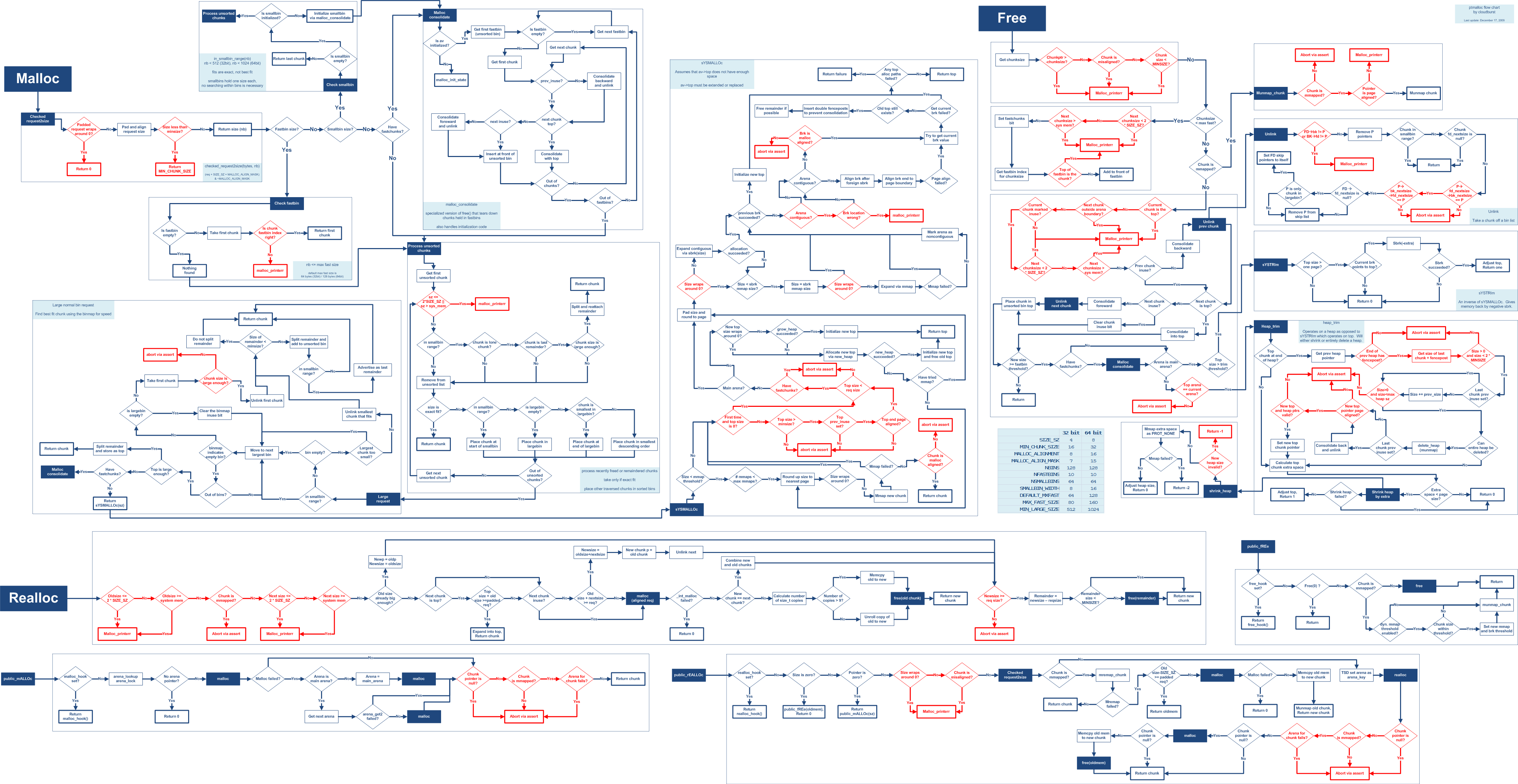

隨后附上glibc記憶體管理流程圖

看不清楚可以保存下來放大，
