大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是自識別特性(Auto Probe)可以讓i.MXRT1060無需FDCB也能從NOR Flash啟動，
接著上篇文章 《了解i.MXRT1060系列ROM中串行NOR Flash啟動初始化流程優化點》 繼續聊，對于i.MXRT1050為代表的第一代型號，Flash里必須要放置用戶FDCB配置塊，存盤在這顆Flash里的App才能被正常啟動，這個設計在i.MXRT1060為代表的第二代型號里有了改良，BootROM中增加了一個新特性，叫Auto Probe（自動識別），這個特性可以在不放置用戶FDCB配置塊的情況下App也能被正常啟動，今天痞子衡就跟大家好好聊聊這個特性：
- 備注：本文主角是i.MXRT1060，內容也基本適用i.MXRT1170，僅細節微小差別，
一、自動識別功能意義

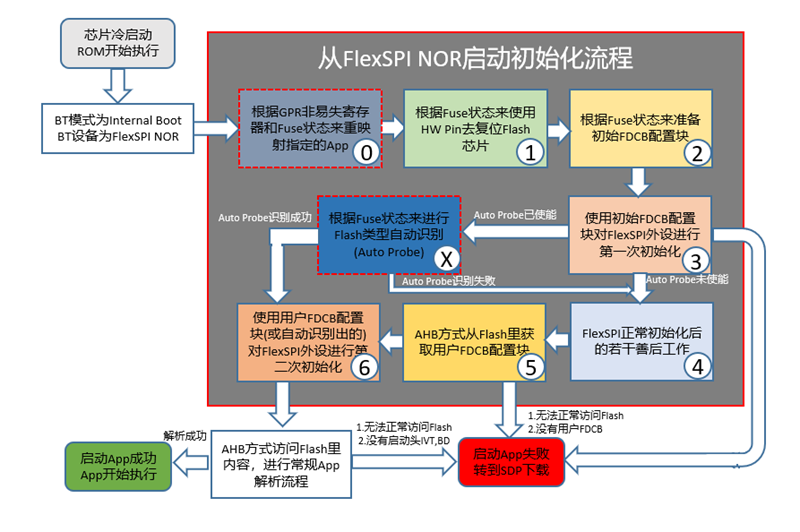

先從整體FlexSPI NOR啟動初始化流程圖上來看，自動識別（步驟X）被插入了初始化流程中，安排在FlexSPI外設第一次初始化之后，BootROM此時會盡力嘗試去識別外接的Flash資訊，如果識別成功則會得到一個自識別FDCB配置塊，然后直接跳到FlexSPI NOR第二次初始化流程，如果識別失敗，則繼續按原來方式嘗試讀取用戶FDCB配置塊來獲取外接Flash資訊，
有了Flash自動識別功能，BootROM可以不必再強制客戶在Flash里放置FDCB塊，很多時候客戶未必特別了解Flash以及這個FDCB塊結構，不用提供FDCB可以為客戶省去很多耗費在Flash上的研發時間，客戶僅需要全心關注App功能設計，
二、開啟自動識別功能

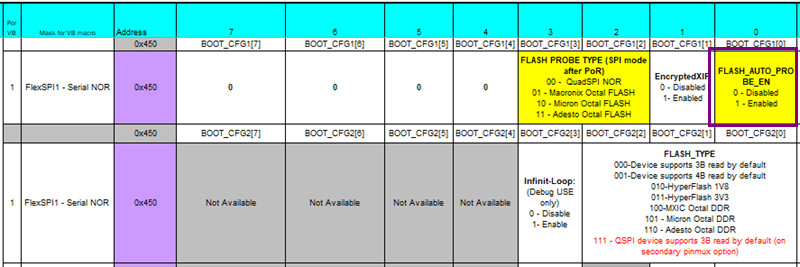

Flash自動識別功能開啟位在fuse_0x450[0]（或者BT_CFG[0]引腳），默認是不使能的，想要開啟這個功能需要拉高相關CFG引腳或者燒寫相應Fuse位，
fuse 0x450[0] - FLASH_AUTO_PROBE_EN，Flash自動識別功能開啟
三、自動識別依賴的配置
雖說是Flash自動識別，但其實還是依賴Fuse里一些配置的，一共有如下四處配置，BootROM會根據這四處配置去進入Flash自動識別程式從而得到一個匹配的FDCB配置塊，所以其實這個功能更準確的說法應該是FDCB自動生成，

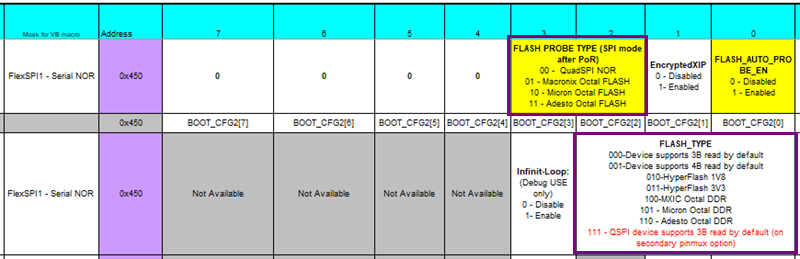

fuse 0x450[10:8] - FLASH_TYPE，決定當前連接的Flash型別
fuse 0x450[3:2] - FLASH_PROBE_TYPE，當FLASH_TYPE=0/1/7時，取代FLASH_TYPE來決定當前連接的Flash型別

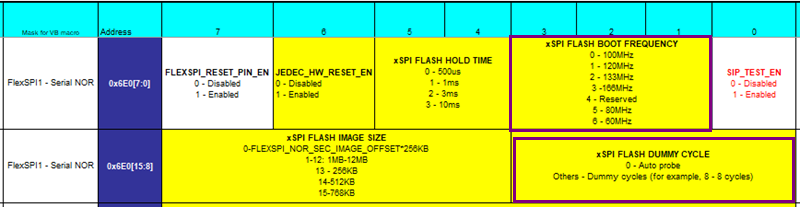

fuse 0x6e0[3:1] - xSPI_FLASH_BOOT_FREQUENCY，決定FlexSPI作業頻率
fuse 0x6e0[11:8] - xSPI_FLASH_DUMMY_CYCLE，配置Flash讀訪問時序前需要的Dummy周期
關于FDCB自動生成，其實就是利用了BootROM里那一套經典的FlexSPI NOR驅動（詳見痞子衡之前的文章 《利用i.MXRT1xxx系列ROM提供的FlexSPI driver API可輕松IAP》 里的2.2和2.3節），自動識別就是根據配置值組合出一個匹配的 serial_nor_config_option_t option引數，經由flexSpiNorDriver->get_config()函式運行后便可得到完整的flexspi_nor_config_t config結構體（即FDCB），
serial_nor_config_option_t option引陣列合規則如下表所示：
| FLASH TYPE | FLASH PROBE TYPE | option值 | 備注 |
|---|---|---|---|
| 3'b000 3'b111 |
2'b00 | 0xc0000001 | 可進一步dummy cycle設定 |
| 2'b01 | 0xc0603001 | ||
| 2'b10 | 0xc0403001 | ||
| 2'b11 | 0xc0803001 | ||
| 3'b001 | 2'b00 | 0xc0100001 | 可進一步dummy cycle設定 |
| 2'b01 | 0xc0700001 | ||
| 2'b10 | 0xc0503001 | ||
| 2'b11 | 0xc0903001 | ||
| 3'b010 | N/A | 0xc0233001 | |
| 3'b011 | N/A | 0xc0333001 | |
| 3'b100 | N/A | 0xc0433001 | |
| 3'b101 | N/A | 0xc0633001 | |
| 3'b110 | N/A | 未定義 |
四、自動識別功能測驗

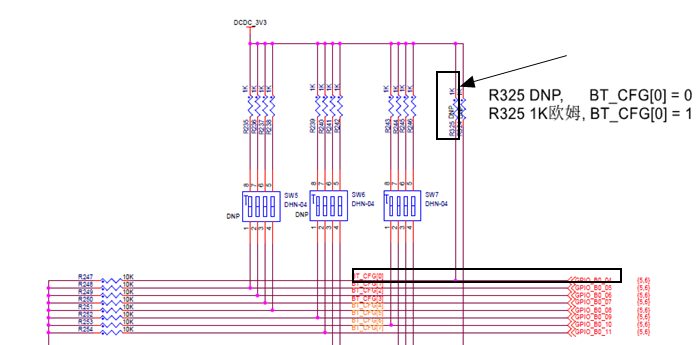

了解了這個自動識別功能細節之后，讓我們在MIMXRT1060-EVK上測驗一下，首先需要將BT_CFG[0]引腳拉高（R325電阻焊上去，默認DNP），這就開啟了自動識別功能，
MIMXRT1060-EVK上默認連接的是IS25WP064AJBLE，這是一顆經典的133MHz QuadSPI NOR Flash，Fuse里的初始自動識別配置（FLASH_TYPE = 000 - Device supports 3B read，FLASH BOOT FREQ = 0 - 100MHz）適合這顆Flash，因此無需再燒錄任何Fuse或拉高其他BT_CFG[x]引腳，

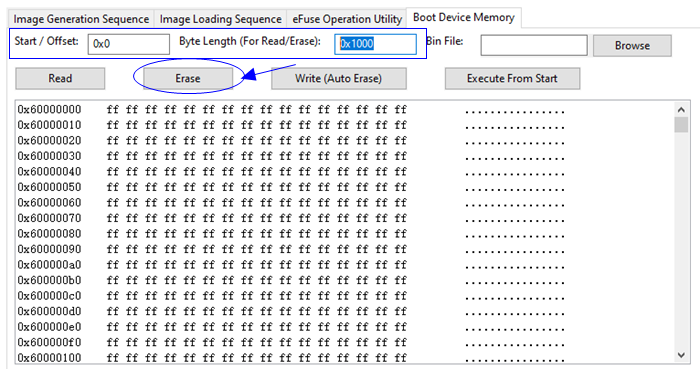

隨便選一個例程 \SDK\boards\evkmimxrt1060\demo_apps\led_blinky ，編譯這個 led_blinky 工程（可以選擇 flexspi_nor_debug build，工程選項里XIP_BOOT_HEADER_ENABLE=1現在可以去掉了），使用 NXP-MCUBootUtility 工具將其一鍵下載進Flash中，下載完成后注意擦除掉Flash前1KB的資料（即沒有FDCB），切換啟動模式后復位板子，可以看到LED正常閃爍，說明自動識別功能生效了，
如果我們將MIMXRT1060-EVK上的Flash改為S26KS512SDPBHI02，這是一顆典型的1.8V HyperFlash，那么還需要將BT_CFG2[2:0]設為 3'b010 - HyperFlash 1V8才能正常自識別，
至此，自識別特性(Auto Probe)可以讓i.MXRT1060無需FDCB也能從NOR Flash啟動痞子衡便介紹完畢了，掌聲在哪里~~~
