01、SD卡簡介

SD卡（SecureDigital MemoryCard）即：安全數碼卡，它是在MMC的基礎上發展而來，是一種基于半導體快閃記憶器的新一代記憶設備，它被廣泛地于便攜式裝置上使用，例如數碼相機、個人數碼助理(PDA)和多媒體播放器等，SD卡由日本松下、東芝及美國SanDisk公司于1999年8月共同開發研制，

SD卡按容量分類，可以分為3類：SD卡、SDHC卡、SDXC卡，如下表所示：

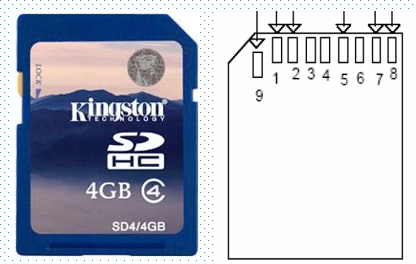

SD卡外形和介面圖如下圖所示：

SD卡由9個引腳與外部通信，支持SPI和SDIO兩種模式，不同模式下，SD卡引腳功能描述如下表所示：

02、SD卡特點

①高容量，最大可達2TB（目前已有512GB的SD卡），

②高安全性，

③高速，目前已有讀取速度近100MB/S的SD卡，

④體積小巧，標準SD卡大小只有一張郵票大小，重量僅2g，

⑤介面簡單，支持SPI和SDIO兩種訪問模式，

注意：TF卡+卡套，組合起來也可以當SD卡用，不過，很大一部分TF卡，不支持SPI訪問模式，所以，SPI驅動SD卡的時候，盡量選擇大卡(SD卡)，而不要選擇TF卡，

03、SD的暫存器

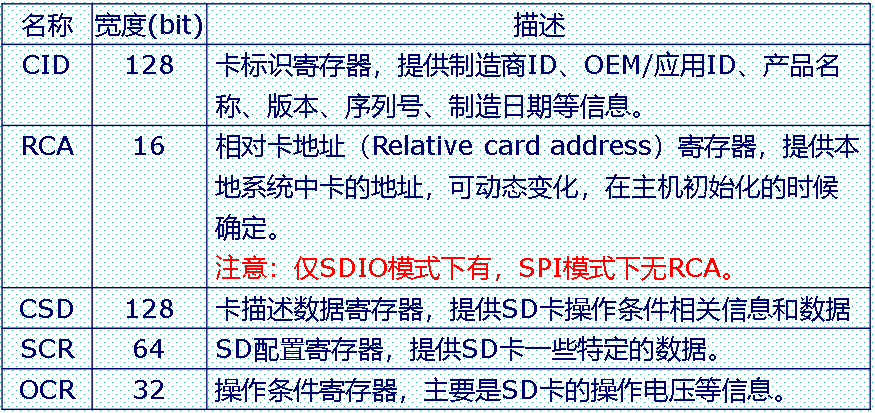

SD的5個暫存器

這些暫存器的詳細介紹，請參考《SD卡2.0協議.pdf》第五章

04、SD卡的操作

4.1、SD的初始化

要實作SDIO驅動SD卡，最重要的步驟就是SD卡的初始化，只要SD卡初始化完成了，那么剩下的（讀寫操作）就簡單了，所以我們這里重點介紹SD卡的初始化，

下圖參見《SD卡2.0協議.pdf》這個檔案，

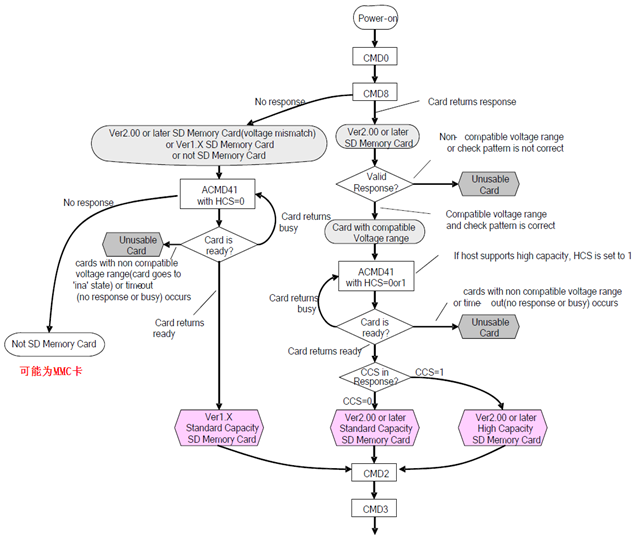

從SD卡初始化流程可知，不管什么卡（這里我們將卡分為4類：SD2.0高容量卡（SDHC，最大32G），SD2.0標準容量卡（SDSC，最大2G），SD1.x卡和MMC卡），首先我們要執行的是卡上電（設定SDIO_POWER

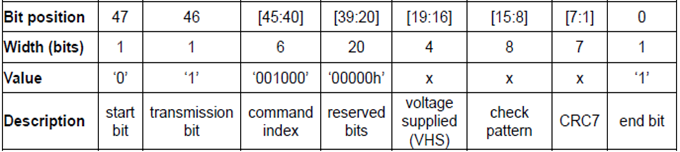

[1:0]=11），上電后發送CMD0，對卡進行軟復位，之后發送CMD8命令，用于區分SD卡2.0，只有2.0及以后的卡才支持CMD8命令，MMC卡和V1.x的卡，是不支持該命令的，CMD8命令格式如下表：

在發送CMD8的時候，通過其帶的引數我們可以設定VHS位，以告訴SD卡，主機的供電情況，讓SD卡知道主機的供電范圍，

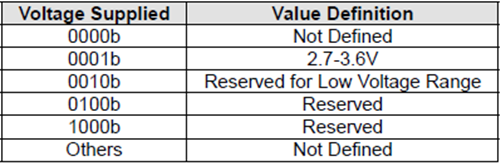

VHS位定義如下表所示：

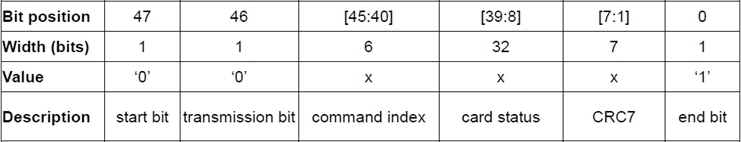

這里我們使用引數0X1AA，即告訴SD卡，主機供電為2.7~3.6V之間，如果SD卡支持CMD8，且支持該電壓范圍，則會通過CMD8的回應（R7，關于SD卡回應，請參考《SD卡2.0協議.pdf》第4.9節）將引數部分原本回傳給主機，如果不支持CMD8，或者不支持這個電壓范圍，則不回應，

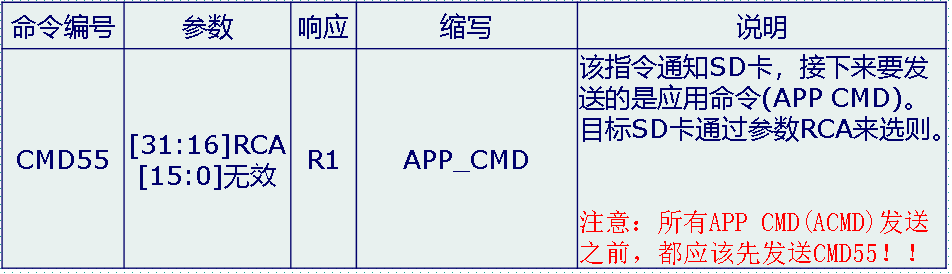

在發送CMD8后，發送ACMD41（注意：發送ACMD41之前，要先發送CMD55），來進一步確認卡的操作電壓范圍，并通過HCS位來告訴SD卡，主機是不是支持高容量卡（SDHC）

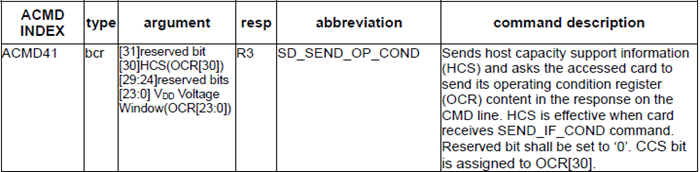

ACMD41命令格式如下表所示：

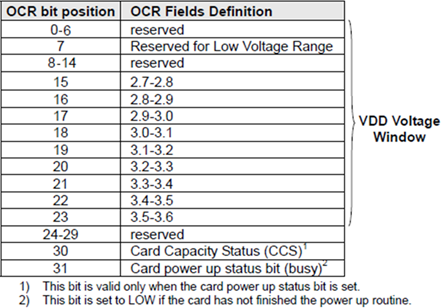

ACMD41指令回應(R3)，包含了SD卡OCR暫存器內容，其定義如下表所示：

對于支持CMD8的卡，主機設定ACMD41的引數HCS=1，告訴SD卡，主機支持SDHC卡，

對2.0的卡，OCR的CCS位用于表示SDHC還是SDSC；對1.x的卡，則忽略該位；

對MMC卡，則不支持ACMD41，MMC卡只需要發送：CMD0和CMD1即可完成初始化，

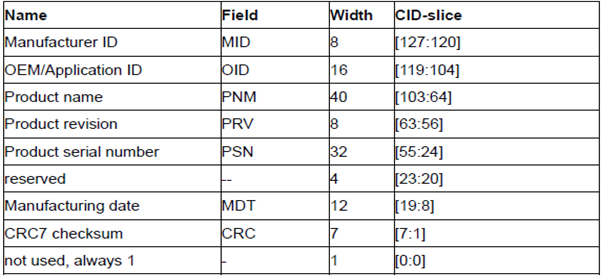

CMD2用于獲取CID暫存器資料，CID暫存器各位定義如下表：

SD卡在收到CMD2后，將回傳R2長回應（136位），其中包含128位有效資料（CID暫存器內容），存放在SDIO_RESP1~4等4個暫存器里面，通過讀取這四個暫存器，就可以獲得SD卡的CID資訊，

CMD3，用于設定卡相對地址（RCA，必須為非0），對于SD卡（非MMC卡），在收到CMD3后，將回傳一個新的RCA給主機，方便主機尋址，RCA的存在允許一個SDIO介面掛多個SD卡，通過RCA來區分主機要操作的是哪個卡，對于MMC卡，則不是由SD卡自動回傳RCA，而是主機主動設定MMC卡的RCA，即通過CMD3帶引數（高16位用于RCA設定），實作RCA設定，同樣MMC卡也支持一個SDIO介面掛多個MMC卡，不同于SD卡的是所有的RCA都是由主機主動設定的，而SD卡的RCA則是SD卡發給主機的，

在獲得卡RCA之后，我們便可以發送CMD9（帶RCA引數），獲得SD卡的CSD暫存器內容，從CSD暫存器，我們可以得到SD卡的容量和扇區大小等十分重要的資訊，CSD暫存器我們在這里就不詳細介紹了，關于CSD暫存器的詳細介紹，請大家參考《SD卡2.0協議.pdf》，

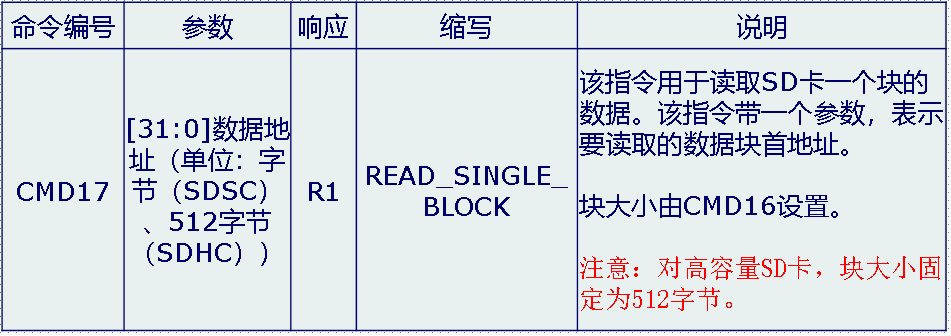

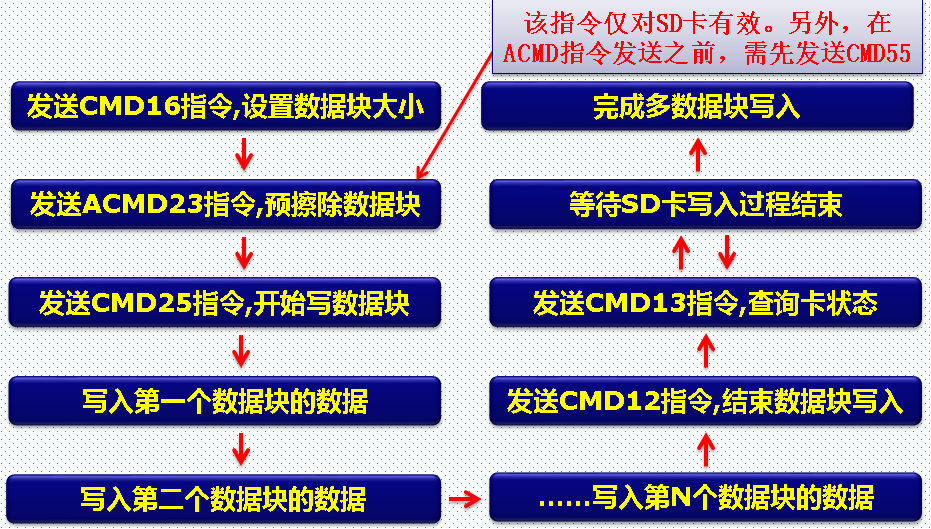

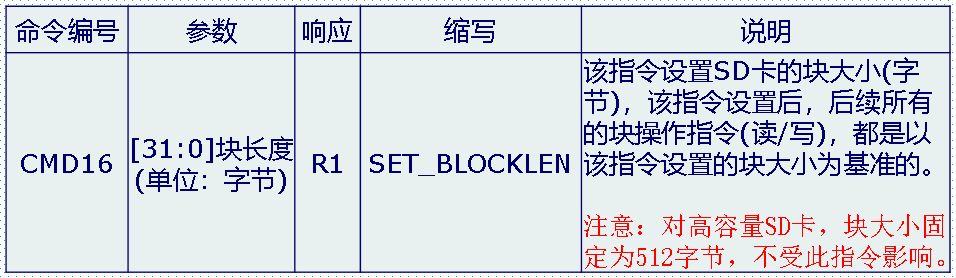

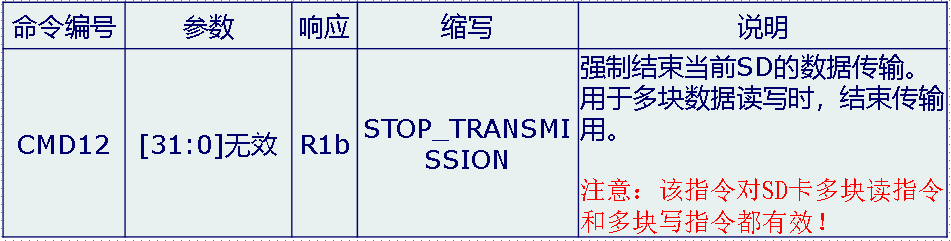

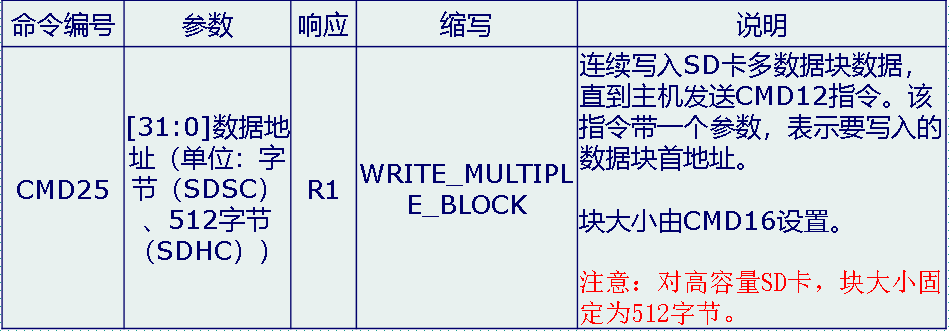

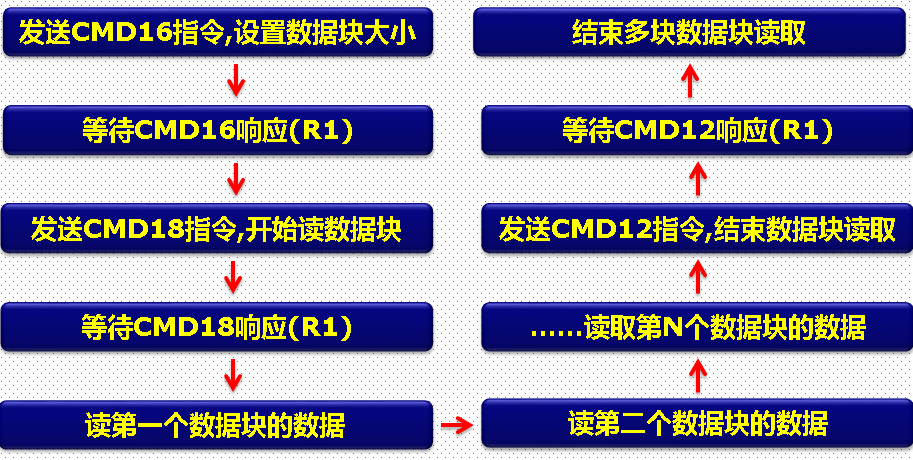

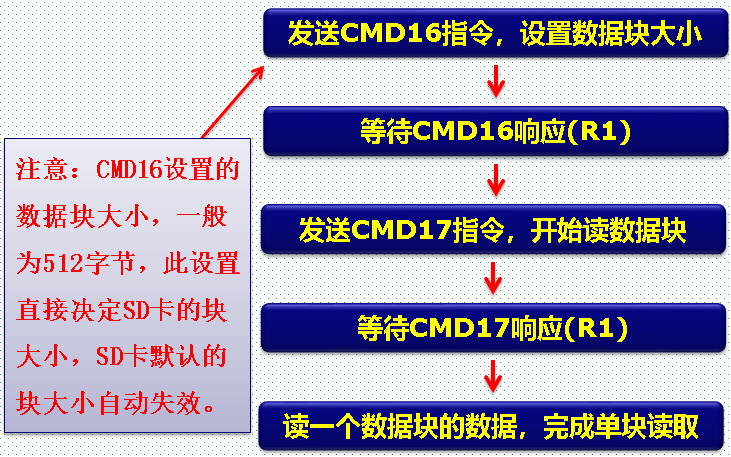

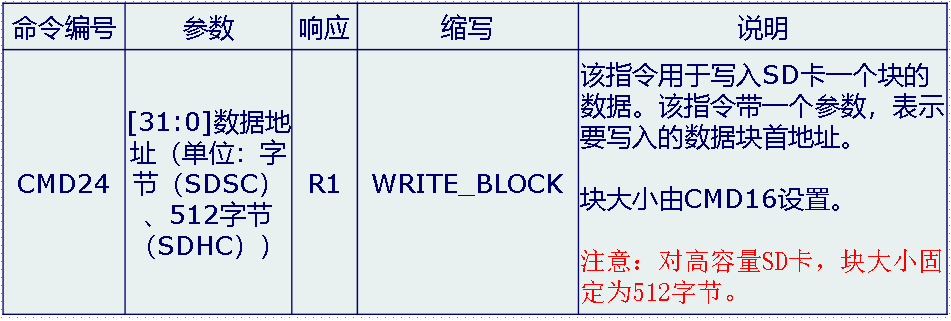

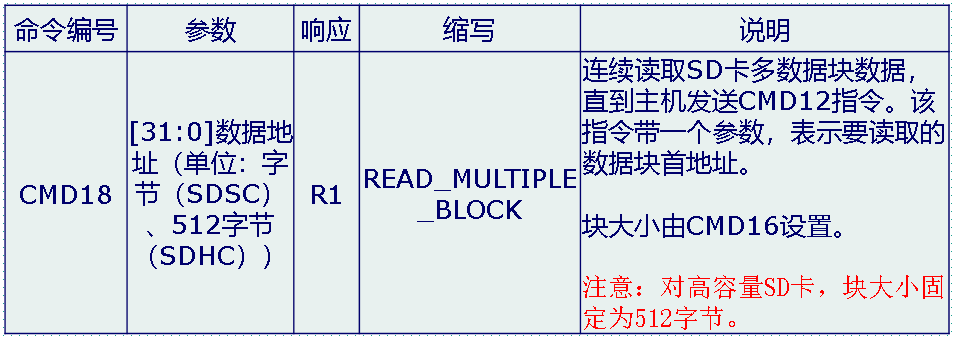

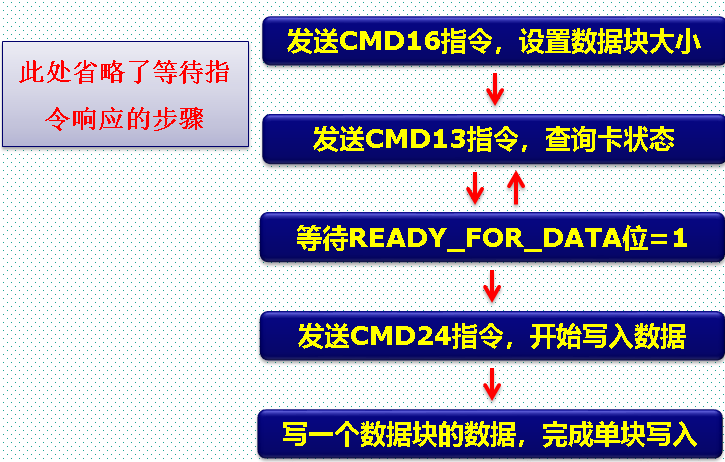

至此，我們的SD卡初始化基本就結束了，最后通過CMD7命令，選中我們要操作的SD卡，即可開始對SD卡的讀寫操作了，
