大家好，我是痞子衡，是正經搞技術的痞子，今天痞子衡給大家分享的是FlexSPI復位方式不當會導致i.MXRT系列下OTFAD加密啟動失敗問題，
本篇是《系統時鐘配置不當會導致i.MXRT1xxx系列下OTFAD加密啟動失敗》 的后續篇，我們為i.MXRT1010解決了OTFAD時鐘配置限制問題后，加密的App就一定能正常跑了嗎？其實并不一定，如果你的App跟IAP有關（即會呼叫FlexSPI驅動去擦寫Flash），免不了會在FlexSPI驅動里操作FlexSPI外設暫存器的軟復位位，軟復位操作方式使用不當可能會導致App無法正常運行，今天痞子衡就來好好聊一聊這個FlexSPI復位小限制：
- Note1: 雖然i.MXRT1170也包含OTFAD，但是本文中的FlexSPI復位限制問題在i.MXRT1170上并不存在，
- Note2: 三位數系列i.MXRT600同樣包含OTFAD，且也受本文中的FlexSPI復位限制影響，
一、問題描述
從恩智浦官網下載一個SDK包（痞子衡下的是v2.9.1），選擇其中 flexspi 例程 \SDK\boards\evkmimxrt1010\driver_examples\flexspi\nor\polling_transfer\ ，編譯這個 flexspi_nor_polling_transfer 工程（選擇 flexspi_nor_debug build，即XIP工程），得到可執行檔案，將其下載到 MIMXRT1010-EVK 板載Flash中離線啟動（正常模式，不加密），打開串口除錯助手看到如下結果：

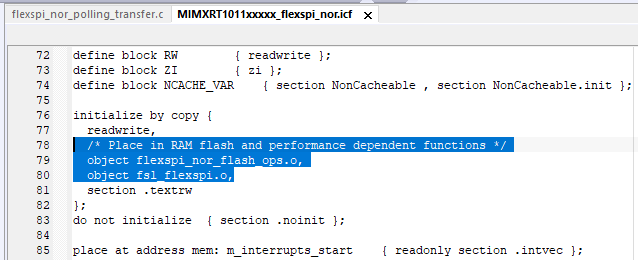

這個結果是例程預期結果，你可能會對這個XIP build也能擦寫Flash感到奇怪，按說板載Flash沒有RWW功能，擦寫Flash操作不能在Flash里原地執行，但是例程的鏈接檔案里已經將涉及Flash擦寫代碼的源檔案直接放在RAM里了，因此例程是可以正常執行的，
現在讓我們根據《系統時鐘配置不當會導致i.MXRT1xxx系列下OTFAD加密啟動失敗》 文中操作使能OTFAD加密，將整個App空間都加密，記得要修復系統時鐘配置限制問題，這時候再離線啟動，看到串口除錯助手沒有任何輸出，說明例程執行失敗了，查看工程源代碼，main()函式里第一句列印前呼叫了 flexspi_nor_flash_init(EXAMPLE_FLEXSPI);， 看起來OTFAD加密后這個Flash初始化函式執行不太正常，

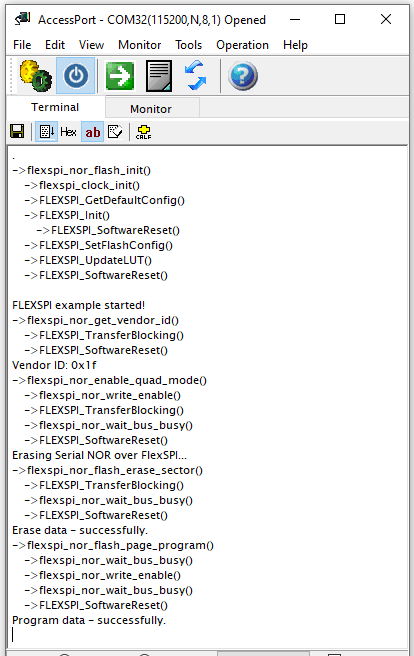

為了定位問題方便，我們回到不加密模式，給 flexspi_nor_polling_transfer 工程加上一些輔助除錯的列印資訊，主要是FlexSPI相關API函式呼叫前加上列印資訊，注意：需要將如下三個源檔案也放到RAM中才能看到控制臺完整輸出，
initialize by copy {
object fsl_debug_console.o,
object fsl_adapter_lpuart.o,
object fsl_lpuart.o,
};
有了輔助列印資訊，我們現在再回到OTFAD加密模式，可以看到代碼停在 FLEXSPI_UpdateLUT() 函式就沒有繼續執行下去了，本文不是為了講述如何一步步找到問題的方法，痞子衡其實知道就是 FLEXSPI_SoftwareReset() 函式惹的禍（沒有停在這個函式，是由于系統buffer的緣故），至于是什么原因，詳見下節，
static inline void FLEXSPI_SoftwareReset(FLEXSPI_Type *base)
{
base->MCR0 |= FLEXSPI_MCR0_SWRESET_MASK;
while (0U != (base->MCR0 & FLEXSPI_MCR0_SWRESET_MASK))
{
}
}
二、原因分析

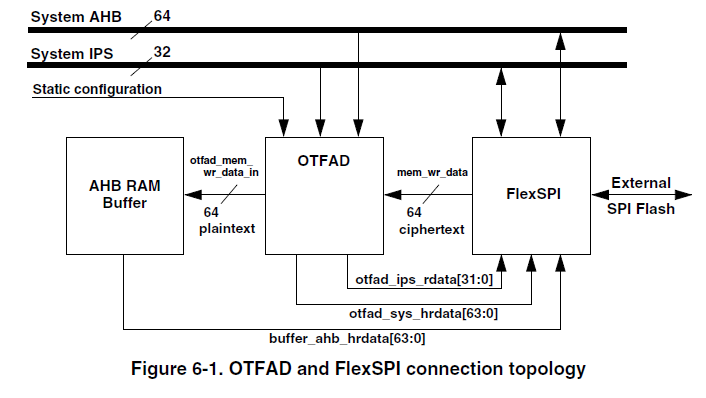

老規矩，痞子衡直接給答案，這是OTFAD對FlexSPI外設復位的小限制，當OTFAD被使能時，如果被加密的app代碼是XIP執行，app里利用FlexSPI->MCR0[SWRESET]位做復位時，這個swreset復位功能會同時清掉FlexSPI->INTR[KEYDONE]位，而FlexSPI的運行依賴OTFAD決議KeyBlob的結果，當FlexSPI->INTR[KEYDONE]位是0時，對Flash的AHB訪問會被禁掉，故而發生CPU lockup，代碼無法繼續執行，
KEYDONE位為1 - 表明OTFAD決議KeyBlob已正常完成；
KEYDONE位為0 - 表明OTFAD正在決議KeyBlob程序中;

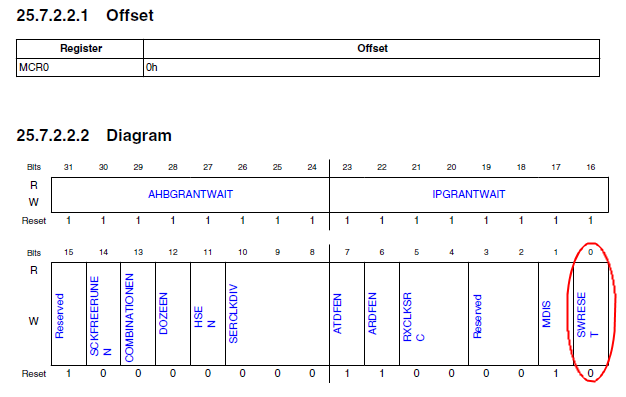

FlexSPI->MCR0[SWRESET]位存在于任何一款i.MXRT芯片型號中，其功能是復位FlexSPI外設，在下面幾個場景都可以去做一次FlexSPI外設復位，不用擔心，這個外設復位并不影響FlexSPI配置暫存器里的值，不過比較遺憾的是在此時的OTFAD加密啟動使能情形下，不能再用MCR0[SWRESET]位去做復位了 ，
場景一：初始化FlexSPI，打開MCR0[MDIS]位使能模塊時
場景二：更新了FlexSPI的LUT表后
場景三：切換了FlexSPI的作業模式后（比如使能Flash四線）
場景四：完成了FlexSPI的擦、寫命令后
三、解決方案

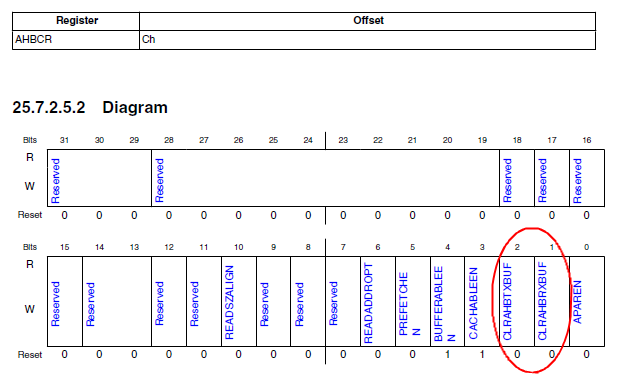

很多時候FlexSPI->MCR0[SWRESET]位更多是被用來清除AHB TX/RX Buffer（尤其是在Flash擦寫之后），在i.MXRT1010 FlexSPI外設的AHBCR暫存器里其實新增了單獨的CLRAHBTXBUF和CLRAHBRXBUF控制位，用以實作AHB TX/RX Buffer的清除，因此我們為了避免影響OTFAD加密啟動，可以使用AHBCR[CLRAHBTXBUF/CLRAHBRXBUF]位來代替MCR0[SWRESET]位去做復位，
因此在 flexspi_nor_polling_transfer 工程里，將FLEXSPI_SoftwareReset()函式呼叫全部改成如下的FLEXSPI_ClearAhbBuffer()函式呼叫就可以保證工程正常運行了，
static inline void FLEXSPI_ClearAhbBuffer(FLEXSPI_Type *base)
{
#if defined(FSL_FEATURE_SOC_OTFAD_COUNT) && defined(FLEXSPI_AHBCR_CLRAHBRXBUF_MASK)
base->AHBCR |= FLEXSPI_AHBCR_CLRAHBRXBUF_MASK | FLEXSPI_AHBCR_CLRAHBTXBUF_MASK;
base->AHBCR &= ~(FLEXSPI_AHBCR_CLRAHBRXBUF_MASK | FLEXSPI_AHBCR_CLRAHBTXBUF_MASK);
#endif
}
至此，FlexSPI復位方式不當會導致i.MXRT系列下OTFAD加密啟動失敗問題痞子衡便介紹完畢了，掌聲在哪里~~~
