01、USART的特點
USART是通用異步收發傳輸器（UniversalAsynchronousReceiver/Transmitter)，通常稱作UART，是一種異步收發傳輸器,是設備間進行異步通信的關鍵模塊，UART負責處理資料總線和串行口之間的串/并、并/串轉換，并規定了幀格式；通信雙方只要采用相同的幀格式和波特率，就能在未共享時鐘信號的情況下，僅用兩根信號線（Rx和Tx）就可以完成通信程序，因此也稱為異步串行通信，
全雙工異步通信，
小數波特率發生器系統，提供精確的波特率，
可配置的16倍過采樣或8倍過采樣，因而為速度容差與時鐘容差的靈活配置提供了可能，
可編程的資料字長度（8位或者9位）；
可配置的停止位（支持1或者2位停止位）；
可配置的使用DMA多緩沖器通信，
單獨的發送器和接收器使能位，
檢測標志：① 接受緩沖器 ②發送緩沖器空 ③傳輸結束標志
多個帶標志的中斷源，觸發中斷，
其他：校驗控制，四個錯誤檢測標志，

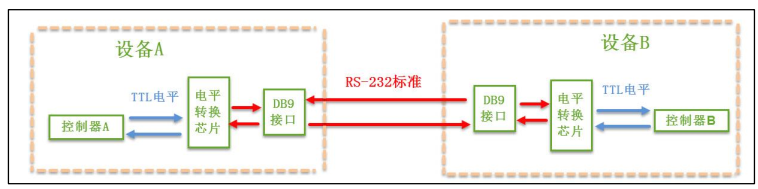

通信結構
02、USART簡介

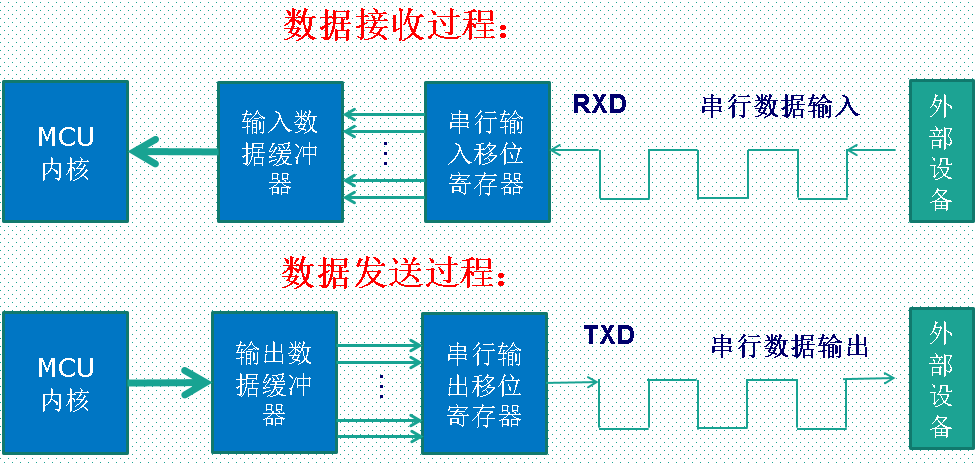

2.1、資料傳輸模型

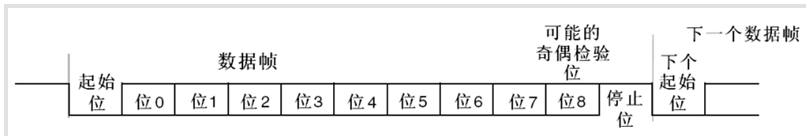

2.2、幀結構
串口異步通信需要定義的引數
① 起始位
② 資料位（8位或者9位）
③ 奇偶校驗位（第9位）
④ 停止位（1,15,2位）
⑤ 波特率設定
帶奇偶校驗的資料為就是9位
1.資料包
串口通訊的資料包由發送設備通過自身的TXD介面傳輸到接收設備得RXD介面，在協議層中規定了資料包的內容，具體包括起始位、主體資料（8位或9位）、校驗位以及停止位，通訊的雙方必須將資料包的格式約定一致才能正常收發資料，
2.波特率
由于異步通信中沒有時鐘信號，所以接收雙方要約定好波特率，即每秒傳輸的碼元個數，以便對信號進行解碼，常見的波特率有4800、9600、115200等，STM32中波特率的設定通過串口初始化結構體來實作，
3.起始和停止信號
資料包的首尾分別是起始位和停止位，資料包的起始信號由一個邏輯0的資料位表示，停止位信號可由0.5、1、1.5、2個邏輯1的資料位表示，雙方需約定一致，STM32中起始和停止信號的設定也是通過串口初始化結構體來實作，
4.有效資料
有效資料規定了主題資料的長度，一般為8或9位，其在STM32中也是通過串口初始化結構體來實作的，
5.資料校驗
在有效資料之后，有一個可選的資料校驗位，由于資料通信相對更容易受到外部干擾導致傳輸資料出現偏差，可以在傳輸程序加上校驗位來解決這個問題，校驗方法有奇校驗(odd)、偶校驗(even)、0 校驗(space)、1 校驗(mark)以及無(noparity)，這些也都可以在串口初始化結構體中實作的，

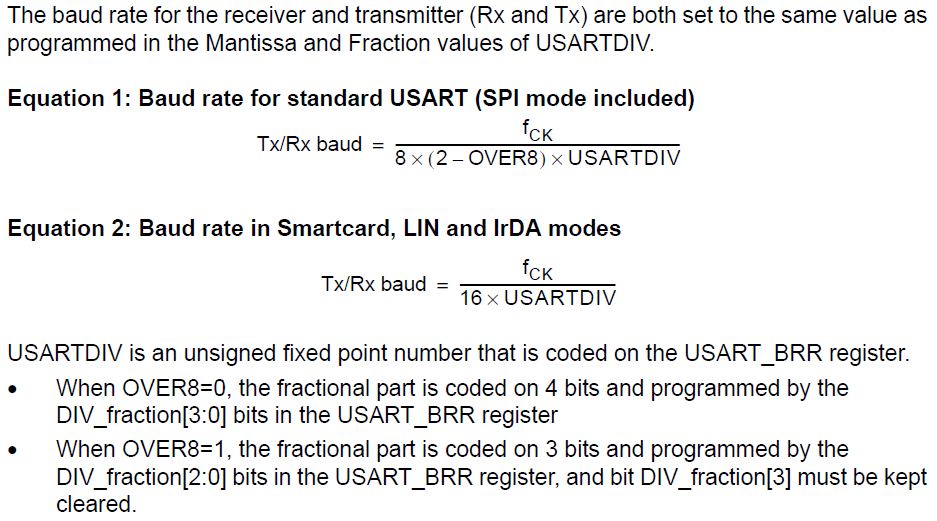

2.3、波特率
OVER8，用于配置過采樣，通常情況下，OVER8設定為0，
如果時鐘時84M
USARTDIV = 84000000/(115200*16) = 45.572
那么得到：
DIV_Fraction = 16*0.572 = 0x09;
DIV_Mantissa = 45 = 0x2D;
03、STM32的USART

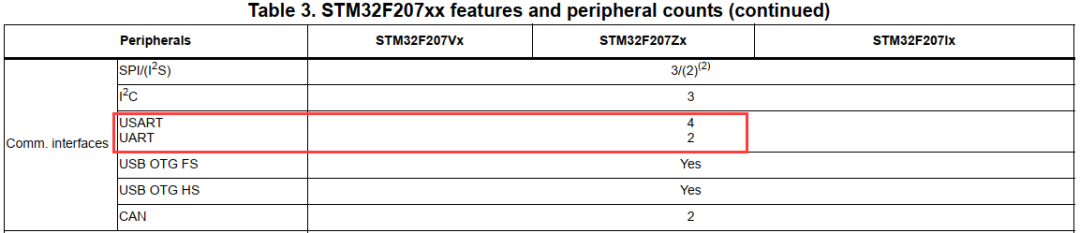

根據STM32F207資料手冊，STM32F207一共6個串口
下文我們以USART1為例講解

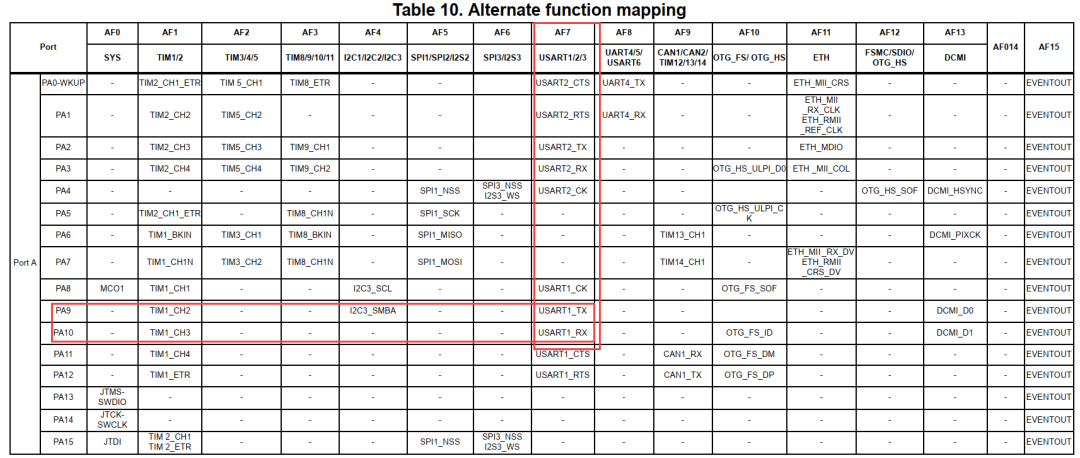

從STM32F207資料手冊的Table10. Alternate functionmapping圖中看到USART1的對應管腳，下文我們選擇PA9和PA10作為USART1的管腳，
04、代碼配置
配置中斷優先級，
/* Enable the USARTx Interrupt */ NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =1; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure);
打開串口與相應的GPIO引腳，配置好相應串口資訊與GPIO引腳的作業模式，
/* Enable GPIO clock */ RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); /* Enable UART1 clock */ RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); /* Connect PXx to USARTx_Tx*/ GPIO_PinAFConfig(GPIOA, 9, GPIO_AF_USART1); /* Connect PXx to USARTx_Rx*/ GPIO_PinAFConfig(GPIOA, 10, GPIO_AF_USART1); /* Configure USART Tx as alternate function */ GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); /* Configure USART Rx as alternate function */ GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; GPIO_Init(GPIOA, &GPIO_InitStructure);
配置USART1，
USART_InitStructure.USART_BaudRate = 115200;//配置波特率 USART_InitStructure.USART_WordLength = USART_WordLength_8b;//配置資料字長 USART_InitStructure.USART_StopBits = USART_StopBits_1;//配置停止位 USART_InitStructure.USART_Parity = USART_Parity_No;//配置校驗位 USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//配置硬體流控制 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//配置作業模式，收發一起 /* USART configuration */ USART_Init(USART1, &USART_InitStructure);// 完成串口的初始化配置
使能中斷配置，
USART_ITConfig(USART1, USART_IT_TC, ENABLE);
USART_ITConfig(USART1, USART_IT_RXNE, ENABLE)
我們配置了發送傳輸完成中斷和接收資料暫存器非空中斷，我們可以配置很多型別中斷，在ST提供的標準庫函式中看到，
/** * @brief Enables or disables the specified USART interrupts. * @param USARTx: where x can be 1, 2, 3, 4, 5 or 6 to select the USART or * UART peripheral. * @param USART_IT: specifies the USART interrupt sources to be enabled or disabled. * This parameter can be one of the following values: * @arg USART_IT_CTS: CTS change interrupt * @arg USART_IT_LBD: LIN Break detection interrupt * @arg USART_IT_TXE: Transmit Data Register empty interrupt * @arg USART_IT_TC: Transmission complete interrupt * @arg USART_IT_RXNE: Receive Data register not empty interrupt * @arg USART_IT_IDLE: Idle line detection interrupt * @arg USART_IT_PE: Parity Error interrupt * @arg USART_IT_ERR: Error interrupt(Frame error, noise error, overrun error) * @param NewState: new state of the specified USARTx interrupts. * This parameter can be: ENABLE or DISABLE. * @retval None */
最后使能串口，
/* Enable USART */ USART_Cmd(USART1, ENABLE);
main主函式，功能是LCD顯示串口接收的10個字符（如果不是ascii碼則不顯示），串口倒序回傳接收到的10個位元組，
int main(void) { /*省略初始化部分代碼*/ while (1) { if(LCD_refresh_flg){ LCD_refresh_flg = 0; LCD_ShowString(0,16,receive_data); receive_num--; USART_SendData(USART1, receive_data[receive_num--]); send_flg = 1; } } }
因為使能了中斷，我們還需要撰寫中斷函式，
void USART1_IRQHandler(void) { if(USART_GetFlagStatus(USART1, USART_FLAG_TC)) { if(send_flg == 1){ if(receive_num==0){ USART_SendData(USART1, receive_data[receive_num]); send_flg = 0; receive_flg = 1; }else{ USART_SendData(USART1, receive_data[receive_num--]); } } USART_ClearFlag(USART1, USART_FLAG_TC); } if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE)) { if((receive_flg)&&(send_flg == 0)){ receive_data[receive_num++] = USART_ReceiveData(USART1); if(receive_num==10){ receive_flg = 0; LCD_refresh_flg = 1; } } USART_ClearFlag(USART1, USART_FLAG_RXNE); } }

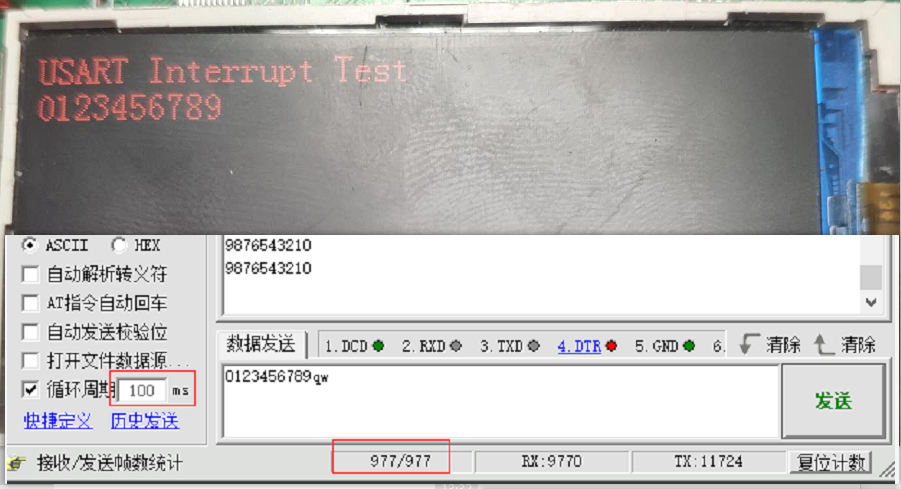

下載驗證
LCD顯示屏可以顯示接收的10個字符，且PC以100ms為間隔發送資料，發送977包收到977包回復，測驗demo就夠健壯，沒有出現丟包，
keil和IAR工程代碼和硬體PCB開源地址：
https://github.com/strongercjd/STM32F207VCT6
