痞子衡嵌入式半月刊：第 28 期

這里分享嵌入式領域有用有趣的專案/工具以及一些熱點新聞，農歷年分二十四節氣，希望在每個交節之日準時發布一期，

本期刊是開源專案（GitHub: JayHeng/pzh-mcu-bi-weekly），歡迎提交 issue，投稿或推薦你知道的嵌入式那些事兒，

上期回顧 ：《痞子衡嵌入式半月刊：第 27 期》

嘮兩句

春分是上周六的事，歷史上的今天：1271年3月28日京師中都改為大都，正式成為元朝的首都，

本期共收錄 1條資訊、4個專案，希望對你有幫助！

資訊類

1、Dialog推出低功耗藍牙降噪耳機應用方案

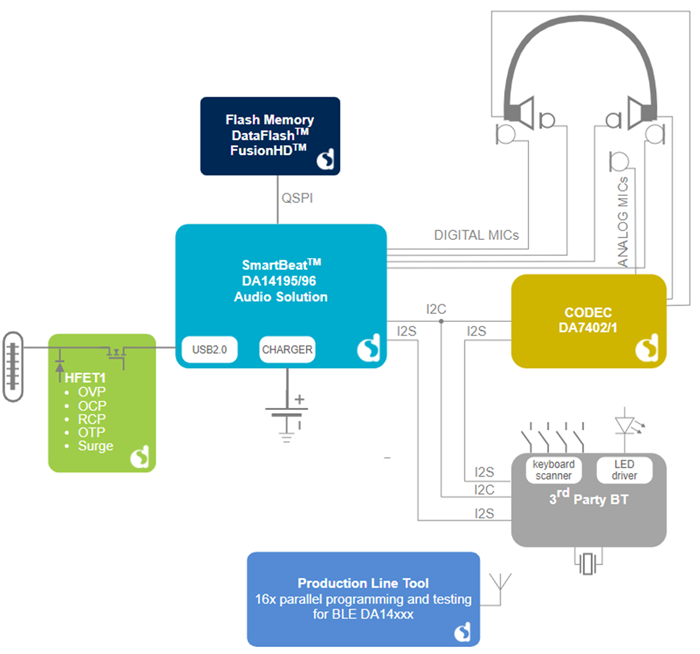

近日Dialog推出了低功耗藍牙耳機降噪方案，以下示意框圖展示了該方案的所需的各種硬體元件，其中彩色部分Dialog均可以提供相關芯片支持，

通過集成的環境噪聲消除（ANC），可以極大提升藍牙音頻耳機收聽音樂或對話的能力，該技術消除了接收到的音頻中不想要的背景噪聲，同時也將傳輸的音頻信號的干擾降到了最低，集成使延遲，功耗最小化，并使ANC功能與任何作業系統分離，集成的USB電池充電器消除了對專用組件的需求，從而使設計具有最小的BOM并提供了最高的性能，

資訊主頁: https://www.dialog-semiconductor.com/interactive-application-diagram/connected-consumer/bluetoothble-ambient-noise-cancellation-anc-headset

專案類

1、玲瓏GUI - 面向單片機級別低價產品的開源GUI

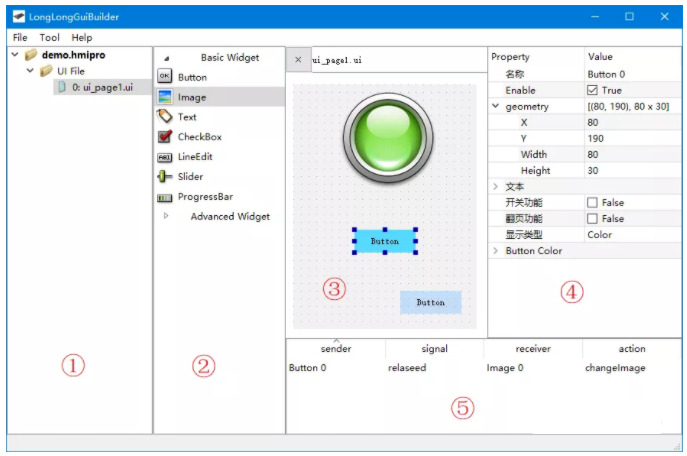

玲瓏GUI是高效的界面開發解決方案，代替串口屏、組態，降低產品成本，產品軟硬體自主可控，配套界面開發軟體，圖形化編輯界面，生成C代碼，直接和用戶產品代碼結合，配套下載升級軟體和bootloader，解決產品升級功能和圖片下載問題，

專案主頁: https://gitee.com/gzbkey/LingLongGUI

2、voltage-current-calibrator - 開源的電壓電流校準儀(五位半)

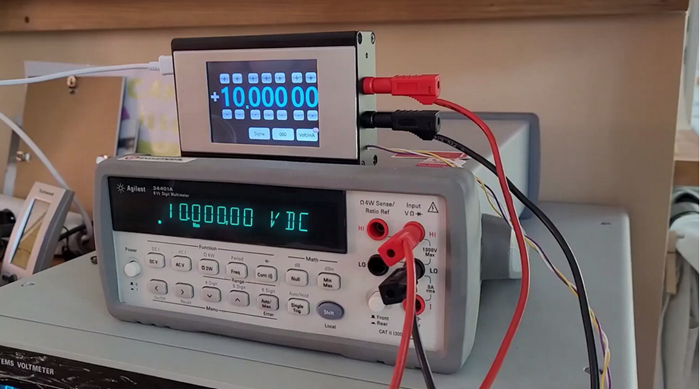

國外網友spo256al2開源在elektormagazine上的專案，一款難度不大可以自己DIY的五位半電壓電流校準儀，輸出電壓±10V，單步調節20uV，電流0至40mA，單步調節100nA，

器件選型：基準電壓MAX6350ESA，DAC是AD5791，儀表放大器AD8276，PZT1222和AD8677

專案主頁: https://www.elektormagazine.com/labs/voltage-current-calibrator-0-to-10v-and-0-to-40ma-0001

3、audio-spectrum-visualizer-analyzer - 動感音樂節拍頻譜顯示幕

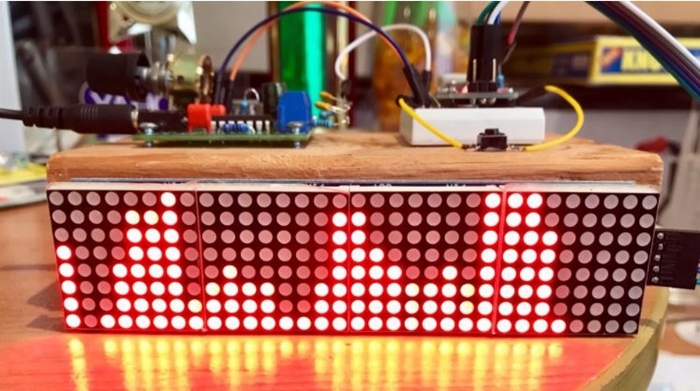

基于Arduino的32分頻、動感音樂節拍頻譜器支持多種方式的音頻輸入，配有四塊點陣屏，能夠實時顯示音樂的頻譜資訊，隨著音樂動感的節拍實時跳動顯示，該設計制作簡單，可玩性強，如果有對音頻處理感興趣的小伙伴可以動手玩一下，

專案主頁: https://github.com/shajeebtm/Arduino-audio-spectrum-visualizer-analyzer/

頻譜顯示幕主要有以下5個特點：

1、使用易于安裝的庫 arduinoFFT 和 MD_MAX72xx，
2、支持五種不同的顯示模式，可通過按鈕切換，
3、音頻信號的左右聲道都是混合的，不會錯過任何節拍，
4、原型使用 32x8 LED 點陣，你可以隨意改變，
5、音頻可以從耳機輸入或播放設備的Line-Out輸入，

ATmega328P內置ADC，可以將輸入音頻信號轉換為數字信號， ADC的采樣時鐘頻率為 38.46khz ，通過將 ADC 預分頻器配置為32分頻來實作，采樣頻率為 38.64Khz意味著數字樣本可以高達19.32Kz的輸入頻率，這就滿足奈奎斯特采樣定理，ArduinoFFT 庫是將輸入模擬信號轉換為頻譜的核心代碼，這個庫使用簡單，支持的點數從16到128，本專案使用的LED 矩陣為32列×8行，通過MD_MAX72xx 庫使顯示控制部件非常容易，

4、garden monitor - 基于樹莓派的灌溉系統

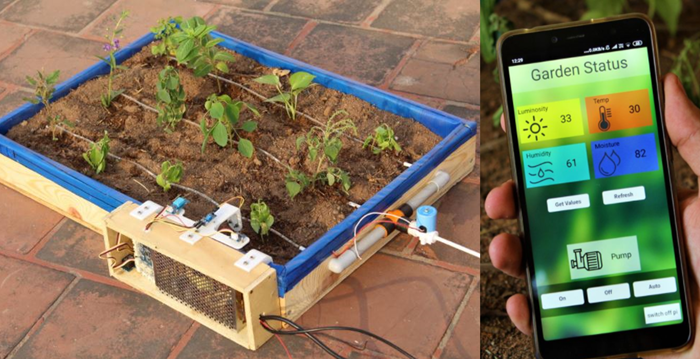

基于樹莓派驅動的物聯網滴灌系統利用物聯網來監測和維護植物的正常生長，將傳感器與植物相結合，實時監測植物狀態，配合App軟體，可以根據反饋的資料做出對應的操作來保證植物的健康生長，整個系統由樹莓派采集資料資訊，例如光照、溫濕度和土壤中的水分含量等，隨后將各種傳感器的資料傳送到云資料庫中進行處理，使用智能手機應用程式在任何地點支持訪問，用戶在手機APP上將指令（例如水泵的狀態）發送至滴灌系統并執行相關的命令，
