在之前的推文中《STM32網路之SMI介面》《STM32網路之MII和RMII介面》，介紹了STM32以太網和外部PHY的所有介面，
如果有同學對SMI，MII和RMII介面不熟悉，建議看一下上面提到的兩篇文章，不然可能看不太懂下文，
?

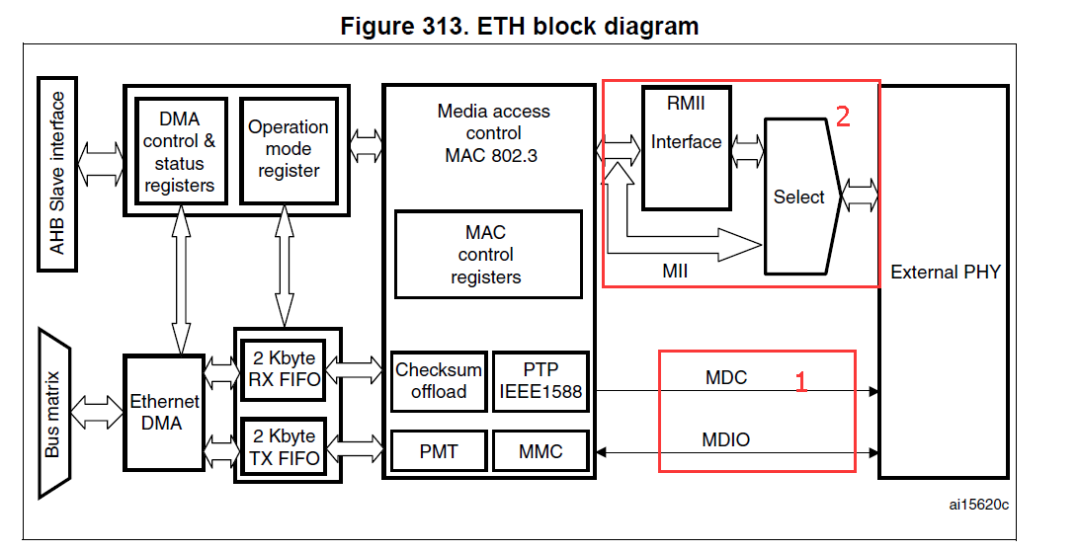

區域1：我們稱為SMI介面，用于配置外部PHY芯片，
區域2：是資料交換介面，也就是上面我們說的MII介面和RMII介面，
利用這些介面可以有多種不同的網路電路設計方案，這里我來總結下，

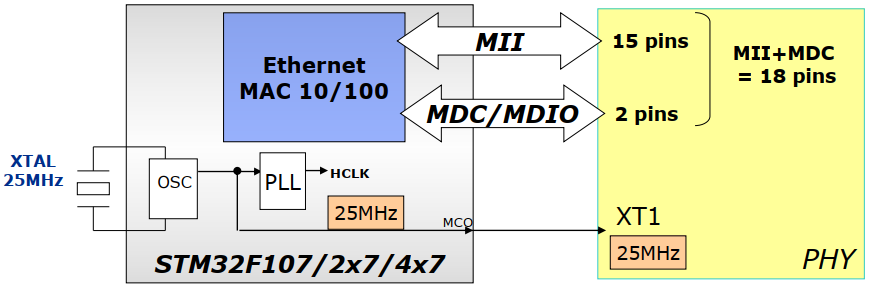

01、MII介面方案
MII介面在文章《STM32網路之MII和RMII》已經詳細介紹過了，從中得知，需要一個25MHz的時鐘，
對于MII介面，最常用的方案是，STM32外接25MHz的晶振，
-
內部的PLL配置HCLK，提供給內核和外設等，
-
外部PHY連接提供了25MHz的MCO腳，
此方案適合STM32F107/2x7/4x7，
?
02、RMII介面方案
RMII介面在文章《STM32網路之MII和RMII》已經詳細介紹過了，從中得知，需要一個50MHz的時鐘，

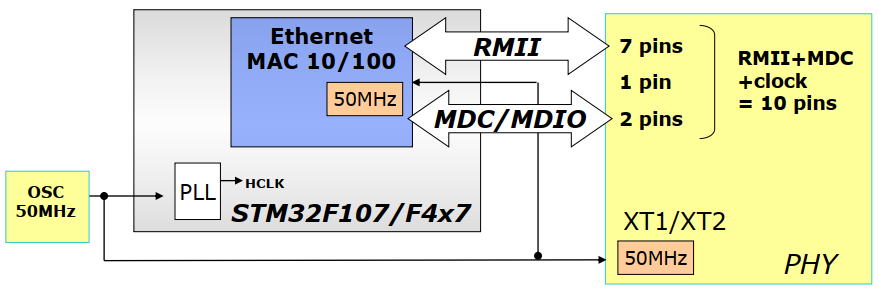

2.1、外部晶振(2個晶振)
這個方案需要外接連里兩個晶振，
-
外接25MHz晶振，內部的PLL配置HCLK，提供給內核和外設等，
-
外接50MHz晶振，輸出50MHz時鐘，提供給MAC控制器和外部PHY，
此方案適合STM32F107/2x7/4x7，
?

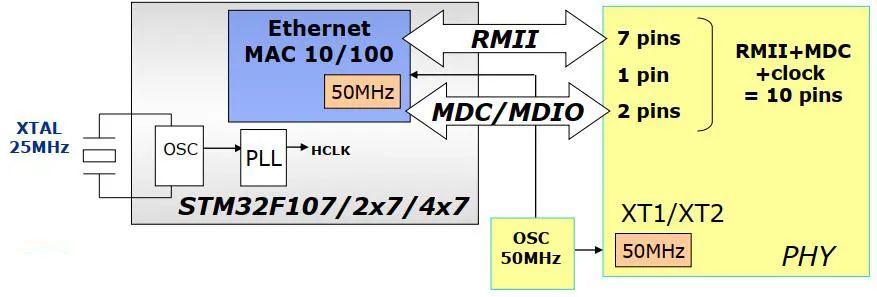

2.2、外部晶振(1個晶振)
這種方案外部只需要接1個50M晶振，一個晶振同時給STM32和外部PHY提供時鐘，這樣可以省成本，
重點：STM32F2X7不能使用這種方案，只適用于STM32F107/4x7，
?

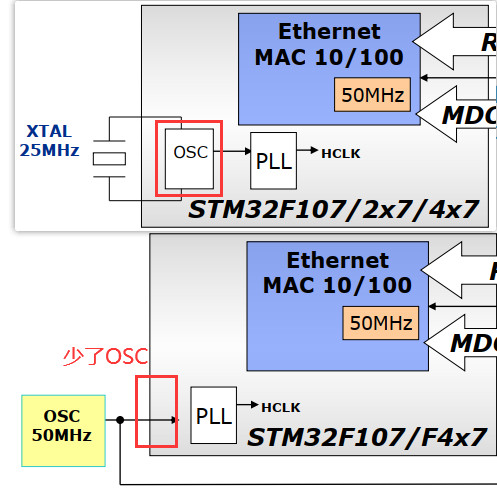

大家注意上圖的區別
?
這是因為，將HSE的OSC部分濾除掉，通過HSE的bypass，已經將50MHz的時鐘通過OSCIN輸入到PLL，再通過PLL產生提供內核和外設的時鐘，

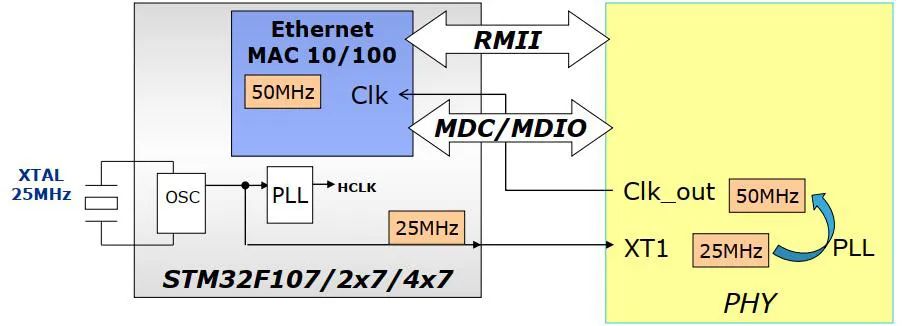

2.3、需要強力PHY
這個方案也使用一個25MHz的晶振，但是需要一個功能強大的PHY芯片，這顆PHY可以將輸入的25MHz的時鐘內部倍頻到50MHz時鐘，然后輸出給STM32的MAC控制模塊，
-
外接25MHz晶振，內部的PLL配置HCLK，提供給內核和外設等，
-
STM32通過MCO引腳提供25MHz時鐘給外部PHY，
-
外部PHY內部生成50MHz的時鐘提供給STM32的MAC控制模塊，
此方案適合STM32F107/2x7/4x7，
個人不建議這種方案，不利于后期更換物料，
