本文主要是站在電子工程師的角度看待Type-C，而不是消費電子的角度，在講述Type-C介面之前，我們先聊聊USB的發展，

01、USB概述

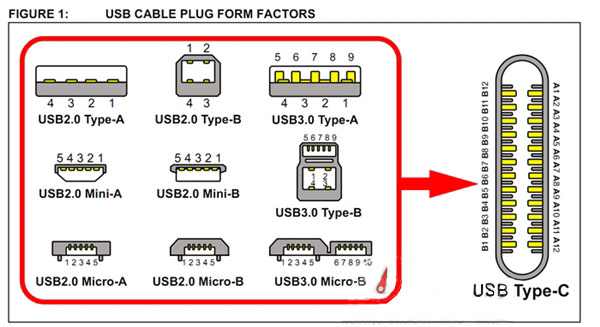

從1996年1月USB1.0正式發布至今（2017年9月USB3.2發布），USB已經走過了21個年頭，在這21年的時間了，USB標準化組織（USB ImplementersForum，USB-IF）折騰出來了各式各樣、五花八門的介面形態：TypeA、TypeA SuperSpeed、TypeB、TypeB SuperSpeed、Mini-A、Mini-B、Micro-A、Micro-B、Micro-BSuperSpeed、TypeC等等，

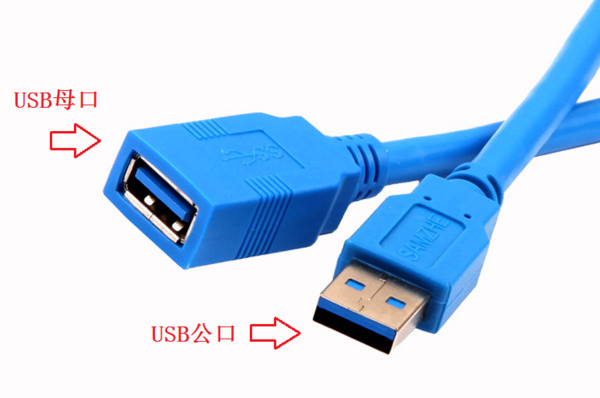

另外，USB介面主要由插座（Receptacle）、插頭（Plug）和線纜（Cable）三部分組成，再疊加上這些奇奇怪怪的規范，災難就發生了：

A產品喜歡用TypeA的插座，B產品偏偏喜歡TypeB，連接它們的線纜就悲劇了，只能變成A-to-B的了，以此類推，A-to-A、B-to-B、A-to-MicroA、等等，于是我們的抽屜就擠滿了各種不明用途的USB線……

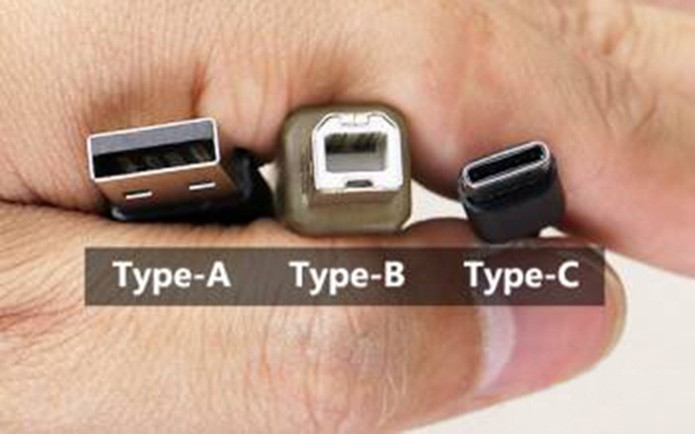

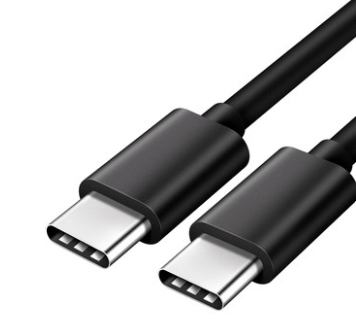

實物圖

02、Type-C概述

USB-C（也稱作USBType C）規范有自己獨立的、自行演化的規范檔案----USBType-CSpecification（2014年發8月布1.0版本，2017年7月發布1.3版本），而前輩們就沒有這樣的待遇了，它們都依附于具體的USB規范（USB1.0、USB1.1、USB2.0、等等），

Type C之前的規范（TypeA、TypeB、等等），偏重于USB介面的“硬”的特性，如信號的個數、介面的形態、電氣特性、等等，TypeC在定義USB介面“硬”的特性的基礎上，增加了一些“軟”的內容，USB介面（僅僅指TypeC）擺脫了和USB的從屬關系，變成了一個可以和USB規范平起平坐的新規范，

USB Type C作CC（CC1和CC2）的管腳進行的，利用不同電壓，傳遞一些簡單的資訊，

后來，一個稱作USBPD（PowerDelivery）的規范出現了，它在這兩個管腳上實作了一種簡單的、半雙工的通信協議，以完成USBpower供給有關協商，這樣可以支持擴展功能，通過擴展功能，USBTypeC介面擁有了無線的想象空間，可以搖身變成任意其它協議的物理介面，例如配件介面、音頻介面、視頻介面、debug介面等等，大有一統天下之勢，

為兼容舊設備而定義的線纜或者配接器

a）一種線纜，一端是全功能的Type-C插頭，另一端是USB3.1 Type-A插頭，

b）一種線纜，一端是USB2.0 Type-C插頭，另一端是USB2.0 Type-A插頭，

c）一種線纜，一端是全功能的Type-C插頭，另一端是USB3.1 Type-B插頭，

d）一種線纜，一端是USB2.0 Type-C插頭，另一端是USB2.0 Type-B插頭，

e）一種線纜，一端是USB2.0 Type-C插頭，另一端是USB2.0 Mini-B插頭，

f）一種線纜，一端是全功能的Type-C插頭，另一端是USB3.1 Micro-B插頭，

g）一種線纜，一端是USB2.0 Type-C插頭，另一端是USB2.0 Micro-B插頭，

h）一種配接器，一端是全功能的Type-C插頭，另一端是USB3.1 Type-A插座，

i）一種配接器，一端是USB2.0 Type-C插頭，另一端是USB2.0 Micro-B插座，

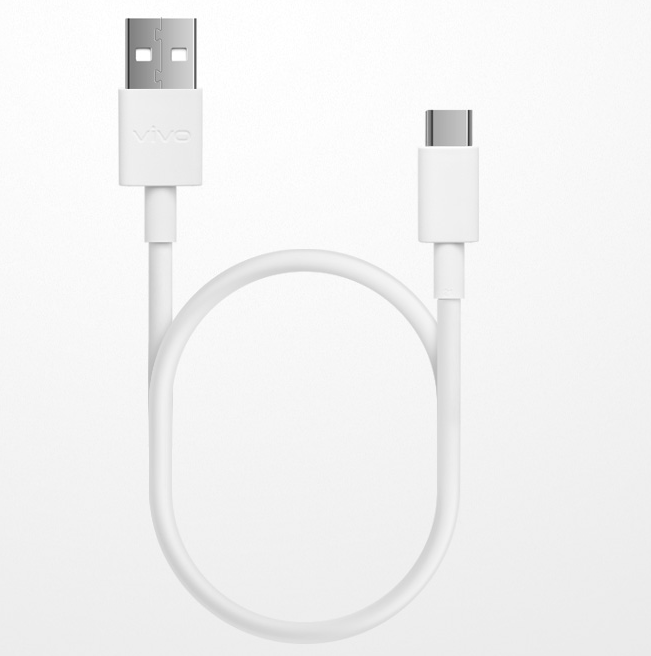

最典型，生活中最常見的是安卓手機資料線，

03、Type-C引腳

母頭引腳定義

公頭引腳定義

以上信號按照功能可以分為5類：

1、Power有關的信號，包括

a）VBUS，USB線纜的buspower（和我們通常意義上VBUS保持一致），

b）VCONN（只有在插頭上才會有該信號），用于向插頭供電（由此可以推測出有些插頭中可能會有電路），

c）GND，接地，

2、USB2.0資料線

D+/D-，它們在插頭端只有一對，和舊的USB2.0規范一致，但為了支持正反隨意插，在插座端定義了兩組，這樣插座端可以根據實際情況進行合適的mapping，

3、USB3.1資料線

TX+/-和RX+/-，用于高速的資料傳輸，插頭和插座端都有兩組，用于支持正反隨意插，

4、用于Configuration的信號

對插頭來說，只有一個CC，對插座來說，有兩個CC1和CC2，

5、擴展功能所需的信號

具體使用場景由相應的擴展功能決定，

注：USBType-C24個管腳信號中，Power類（GND/VBUS）和資料類（D+/D-/TX/RX）是完全對稱的（對Power來說，無論怎么插，都是一樣；對資料線來說，簡單的路由一下，就可以作業），剩下的，包括CC、SBU和VCONN，用于方向、線型別等檢測，

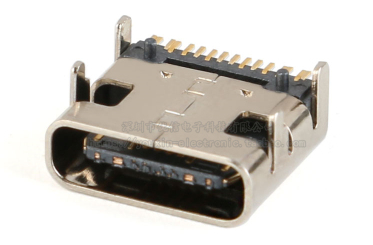

04、Type-C母座封裝

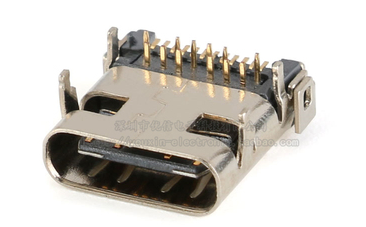

Type-C母座主流的主要有6P，16P和24P，

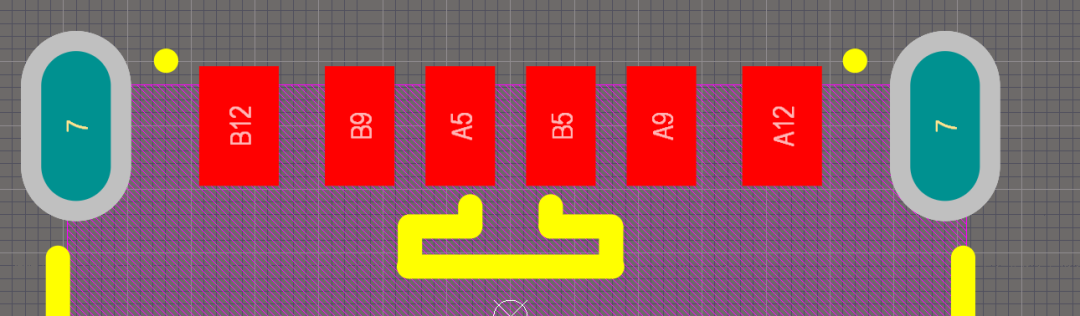

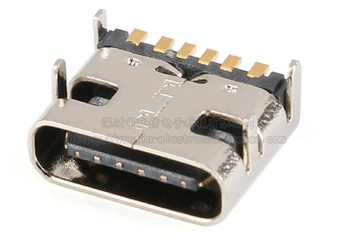

4.1、Type-C 6P

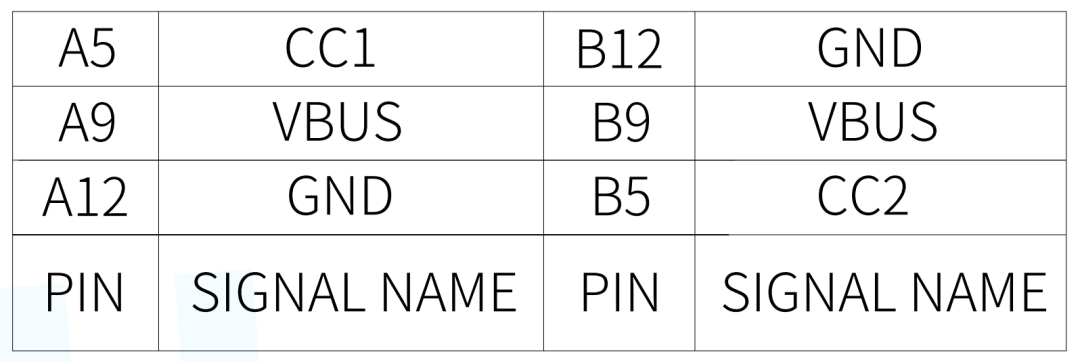

usb type c 6p母座實際上是一種大電流，高瓦數充電專用介面，其6Pin引腳信號定義分別為：GND VBUS CC2 CC1 VBUS GND ，由于其不帶信號傳輸的相關定義腳位，因此嚴格意義上來說，它不屬于usb3.1系列連接器又不屬于usb2.0連接器，較為合適的定義為：具有usbtype c結構規格外型的6P充電介面母座，其本質上應該是一個充電介面，其功能作用就如同于我們在一些產品設備上見到的DC電源插座一樣，

但作為一個單純只有充電屬性的介面而言，usbtype c母座6P具有多方面的優勢，

其一：是結構上支持雙面插拔盲操作，告別了從前需區分方向的弊端，

其二：相較于usbtype c母座連接器中的24P/16P/14P來說，其制成成本大幅度下降，

其三：usbtype c母座6P支持過5A大電流充電，也可以兼容目前常見的快充協議方案，

從這一方面思考，usbtype c母座6P款將會是小家電設備、便攜式檢測儀器、功能型的電子產品裝配介面時的熱門選擇，
