01、STM32的MAC概述

STM32的MAC控制器全稱是：MediaAccess Control，

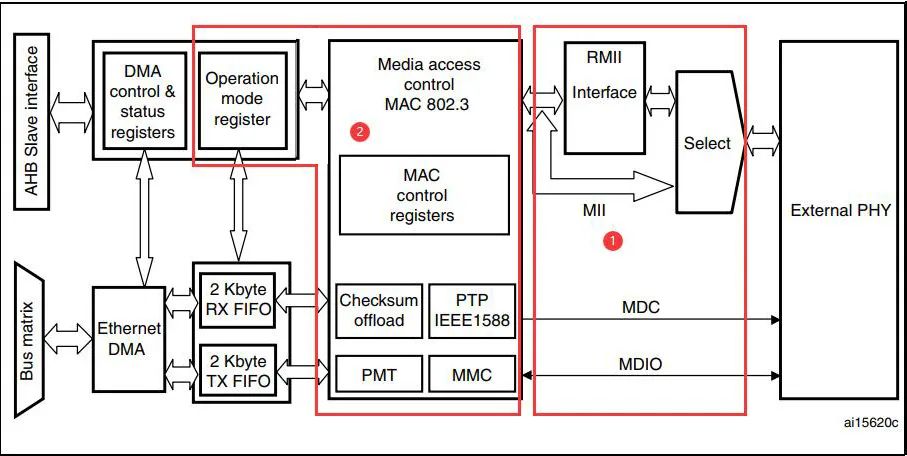

STM32F207的MAC控制器支持的模式

其實ST在設計MAC控制器時，設計了其他功能，PTP（IEEE1588）精確時間協議，MMC網路統計功能，這些功能并不常用，本人也沒有接觸，就不再講解，

對于上面說到的：支持前導碼和幀起始資料（SFD）插入或洗掉，

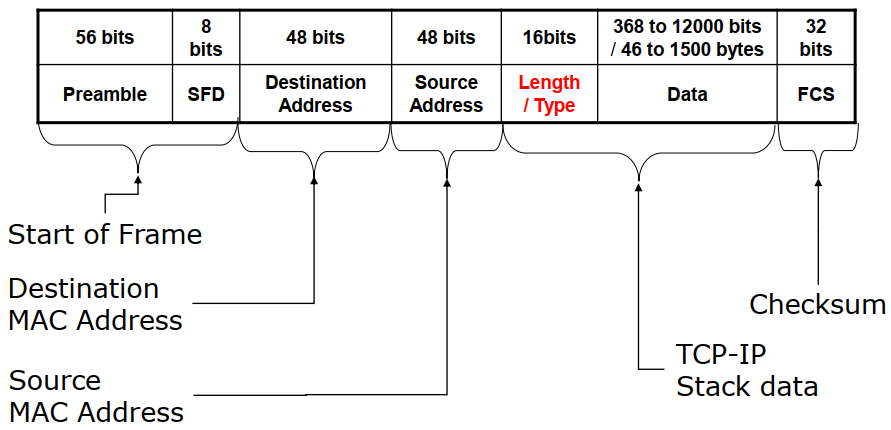

之前的推文《以太網資料首部》中并沒有說到前導碼和幀起始資料（SFD），一個以太網資料結構如下：

大多數網路設備都是支持前導碼和幀起始資料（SFD）插入或洗掉，所以可以說，這是網路硬體設備在以太網幀前打包的資料，個人認為并不屬于TCP/IP協議簇的內容，

02、MAC地址過濾

STM32的MAC控制器支持MAC地址過濾的，

目的地址過濾：

注意：廣播過濾會導致ARP廣播也收不到，具體請看《TCP/IP協議簇中ARP協議》，

源地址過濾：

STM32的MAC控制器還支持：規則翻轉，比如，原來只允許單播過濾接收，翻轉之后，只有單播不接收，

在STM32實際專案開發中，只需要呼叫ST的庫檔案即可

ETH_InitStructure.ETH_BroadcastFramesReception =ETH_BroadcastFramesReception_Enable;//允許接收所有廣播幀

關于MAC地址相關資訊，什么是廣播，MAC地址表示方法，請看之前的推文《以太網資料首部》，

有效載荷檢查其實是IP協議要求長度必須大于46個位元組，不足時填充pad位元組，具體細節請看《5000字“肝”了這篇IP協議》，

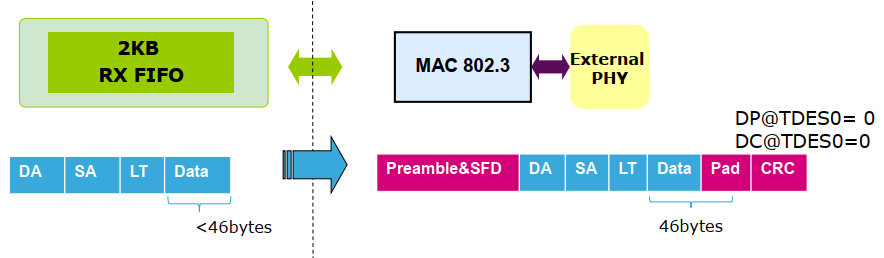

當從應用程式接收的位元組數低于60時（DA+SA+LT+Data），零被附加到發送幀以使資料長度正好為46位元組，以滿足最小資料欄位的要求IEEE802.3要求，

首先明確，STM32的MAC控制器并不能對TCP/IP協議中所有的Checksum自動校驗，STM32實作了IPv4，ICMP，TCP和UDP協議的Checksum校驗和，

發送的時候，STM32會自動計算Checksum校驗和并自動插入，

接收的時候，STM32會自動校驗Checksum校驗和是否正確，

上述功能可以通過以下操作開啟:

通過在ETH_MACCR暫存器中設定IPCO位來啟用接收校驗和卸載，

通過在TDES1暫存器中設定CIC位，在傳輸時啟用校驗和計算和插入，

但實際代碼開發中，并不需要操作暫存器，使用ST的庫介面如下

ETH_InitStructure.ETH_ChecksumOffload = ETH_ChecksumOffload_Enable;           //開啟ipv4和TCP/UDP/ICMP的幀校驗和卸載
