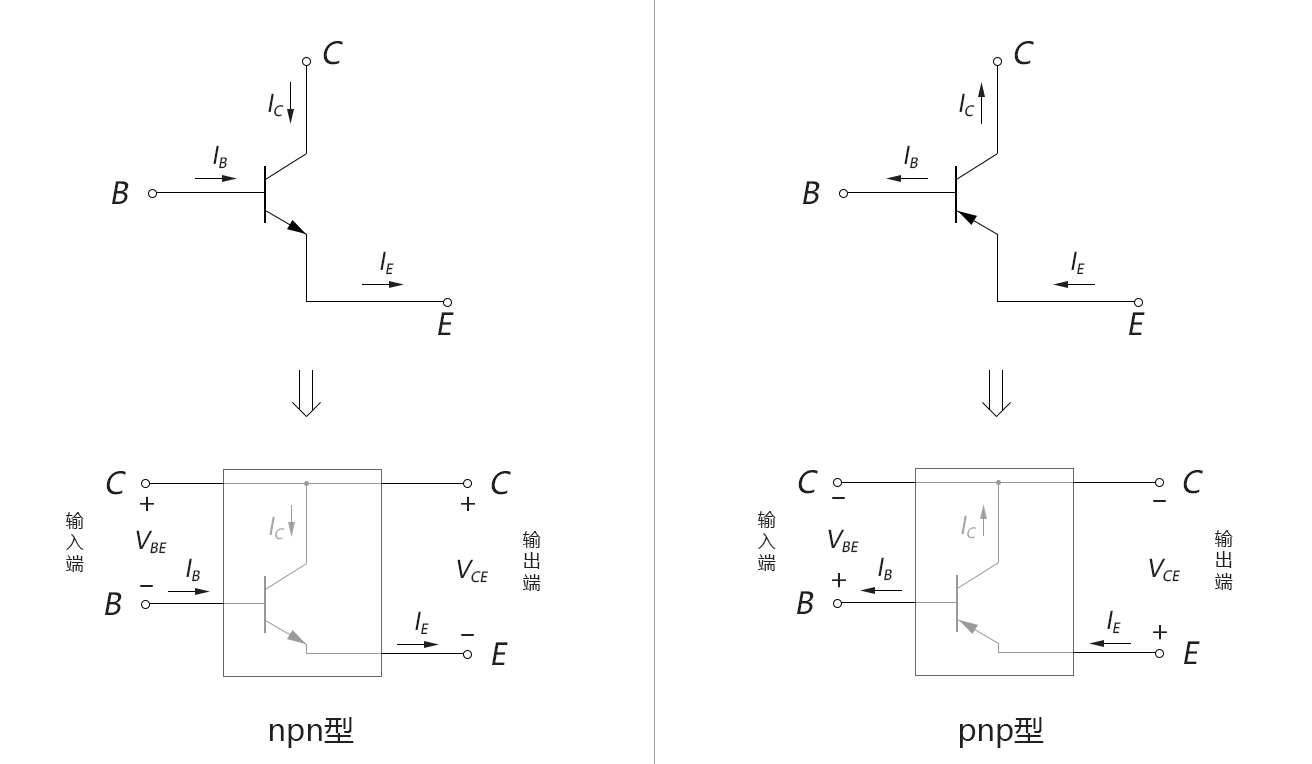

在共集組態中，“輸入埠”和“輸出埠”共用BJT的集電極端子（故稱為“共集”），形成一個雙埠網路，如下圖所示：
圖3-7.01

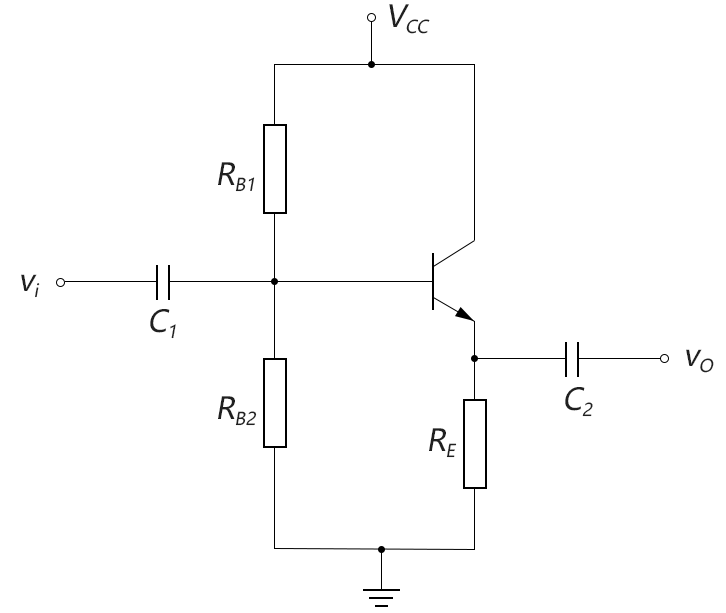

由于共集組態的電路接法和共射組態的電路接法類似，只是輸出端從發射極取出而已，所以共射組態電路的各種輸入輸出特性和分析結果可以直接用到共集組態上，這里就不再贅述了，而且，共集組態的放大電路也比較簡單，只有一種用法：就是放大倍數為1的放大器，如下圖所示：
圖3-7.02
從上圖中可以看到，共集放大電路和共射放大電路的電路接法非常相似，只是輸出端vo從發射極取出而已，由于其輸出端從射極取出，而且放大倍數只有1（即：輸出電壓等于輸入電壓），所以這個電路還有一個更常用的名字，叫做：射極跟隨器（emmiter-follower），
至于放大倍數為1的放大器到底有什么用，這個我們在下一章BJT放大電路的交流分析會講（主要是用來作阻抗匹配用），在這一小節里，我們僅對它作直流分析，和“共射放大電路的分壓偏置”類似，這個共集放大電路的直流分析（求靜態作業點）也有“近似分析”和“精確分析”兩種方法，在掌握了前面分壓偏置電路的兩種分析方法后，現在這個電路的直流分析計算對我們來說應該是小菜一碟啦：

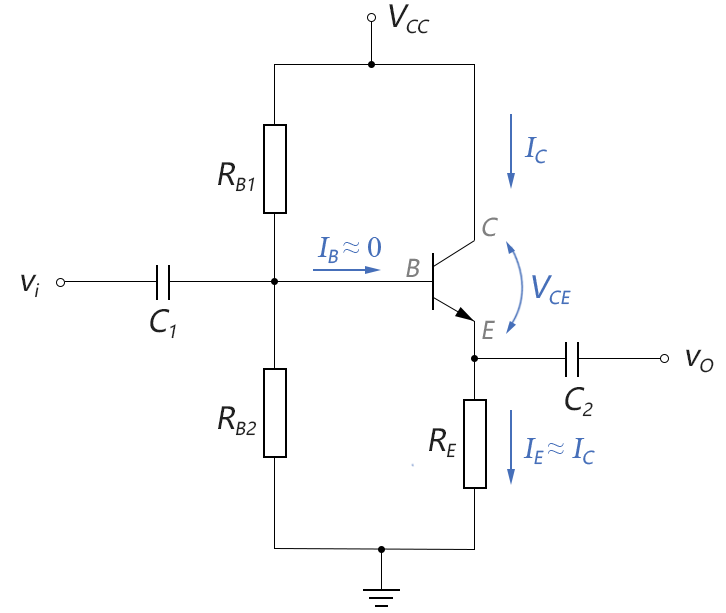

（1） 近似分析法
圖3-7.03
在近似分析法中，將IB近似視為0，因此基極電壓VB為：
發射結電壓VBE近似視為0.7V，因此發射極電壓VE為：
發射極電流IE為：
集電極電流IC近似等于IE：
順便再算下VCE：
（2） 精確分析法

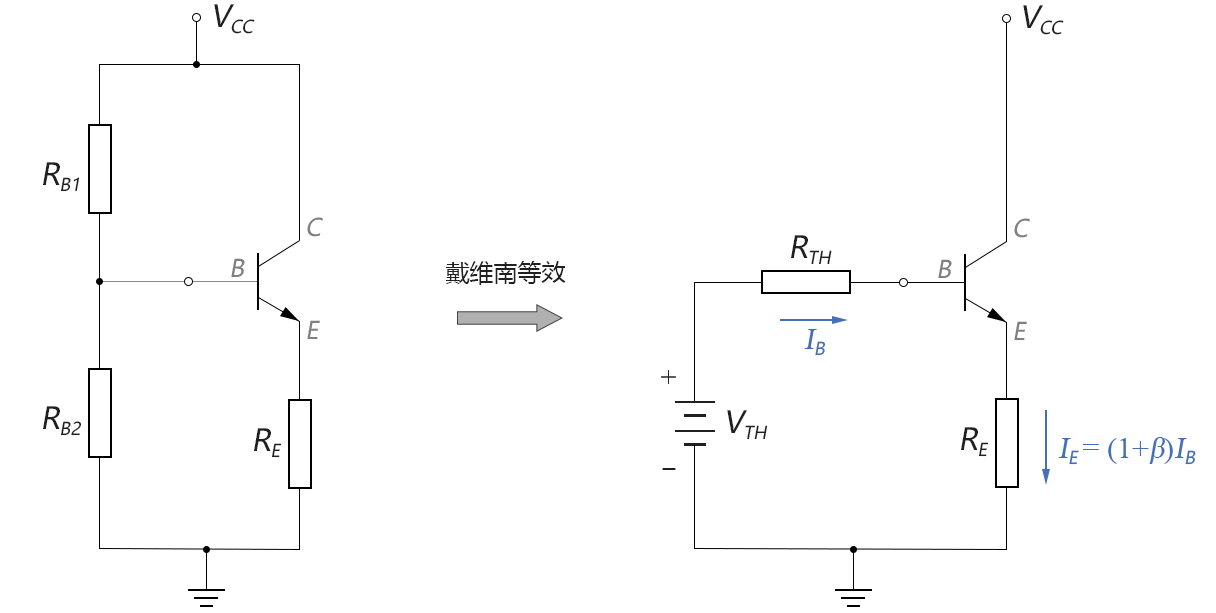

精確分析法先將輸入端的偏置做一個戴維南等效化簡：
圖3-7.04
在前面小節的分析中，我們已算得了輸入端的戴維南等效電壓和電阻：
輸入端的KVL方程為：
解得：
發射極電流IE為：
發射結電壓為：
最后順便再算下VCE：
（3） 飽和條件
共集放大電路的飽和條件和前面共射放大電路的飽和條件分析是類似的，當VCE < VCEsat時，晶體管進入飽和區，因此，我們可以算出此時的發射極飽和電流IEsat，
當IE>IEsat時，晶體管進入飽和，
