1. 基本用法
用BJT晶體管實作開關功能是經常會用到的實用電路，和邏輯門電路類似，當BJT用于開關電路時，也只作業于飽和區和截止區，
開關功能的實作電路如下圖所示，負載可以是發光二極管、電動機等等，
圖3-10.01
開關電路的作業原理如下：
• 當vi輸入0V時，晶體管截止，負載RL上沒有電流通過；
• 當vi輸入高電平時（一般可等于VCC，也可以定義其他電平值），晶體管導通且進入飽和狀態，負載RL上有電流通過，并且負載上的電壓約等于VCC-VCEsat，
開關電路的RB值的設計思路也和前面邏輯門相似，也是根據負載RL的實際情況，計算出能使晶體管進入飽和區的RB，然后再代入驗算結果，詳見下例所示：
案例3-10-1：在下面的開關電路中，VCC=12V，電動機負載的有效電阻為RL=5Ω，晶體管的β=100，要求vi的開啟電壓為5V，試求：（1）能使電路作業的RB；（2）負載上的電流IL和負載功耗PL；（3）晶體管本身的耗損功率，
圖3-10.a1
解：（1）當晶體管臨界飽和時：
此時臨界飽和電流ICsat為：
然后計算臨界飽和時的IBsat值（當處于臨界飽和時，β仍視為100）：
使此IBsat成立的RBsat為：
為使BJT進入更深度的飽和，我們選取RB為比RBsat更小的值，假定選取為100Ω，
驗證：當RB為100Ω時，IB為：
此時電流放大倍數為：
可知，在此RB值下，當vi輸入5V使BJT導通時晶體管確實處于飽和區，原假設正確，
（2）當晶體管飽和時，負載電流IL為：
負載上的功耗PL為：
（3）晶體管上的耗損功率PD為：
可以看到，晶體管上的耗損功率PD和負載功率PL比起來還是很小的，
（4）補充說明：
本案例中，負載為電動機，一般對于這種含有電感的負載（電動機、繼電器線圈等），用晶體管直接去關斷比較危險，因為當電感中的電流突變時，電感會產生非常大的感生電動勢，嚴重時可能會超過晶體管的擊穿電壓而使晶體管損壞，
所以一般的處理方法是在含有電感的負載旁邊并聯一個反向二極管，從而使得當晶體管關斷時，電感中的剩余電流能夠有回路泄掉，而不至于突變產生高壓，如下圖所示：
圖3-10.a2
2. 開關特性

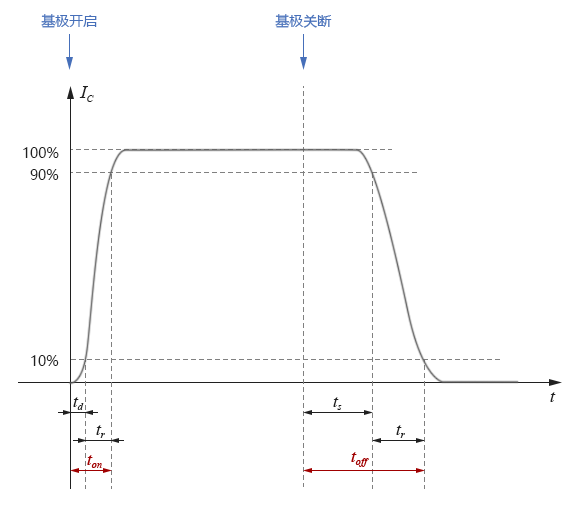

由于有內部PN結和少數載流子的存在，所以和二極管一樣，BJT晶體管在導通和關斷時也不是瞬間完成的，而是有一定的延遲時間，如下圖所示：
圖3-10.02
• td：延遲時間（delay time），當基極輸入變為高電平后，IC從0上升到目標值的10%所需的時間，
• tr：上升時間（rise time），IC從10%上升到90%所需的時間，
• ton：開啟時間（on time），ton=ts+tr，當IC從0上升到90%時，我們就可以認為晶體管已基本開啟，
• ts：存盤時間（storage time），當基極開路或輸入低電平后，IC從100%下降到90%所需的時間，
• tf：下降時間（fall time），IC從90%下降到10%所需的時間，
• toff：關斷時間（off time），toff=ts+tf，當IC從100%下降到10%時，我們就可以認為晶體管已基本關斷，
這些引數在晶體管資料規格書中都會給出，仍以3-8小節的2N4123為例，在規格書的Figure 2中，可讀出這些引數值：
圖3-10.03
當IC=20mA時，在圖中可大致讀出：
td = 13ns， tr=13ns， ts = 110ns， tf = 11ns
• 開啟時間為：ton = td + tr = 13ns + 13ns = 26ns
• 關斷時間為：toff = ts + tf = 100ns + 11ns = 111ns
在要求不太高的功率開關場合，以上的延遲時間基本也夠用了，另外有一類晶體管稱為開關型晶體管（switching transistor），其開啟和關斷時間要比上面的值再小一個數量級，都只有十幾個納秒（如BSV52等），具體可參看相關資料規格手冊，
