在調一塊 ARM M0 內核的板子，使用官方的 DEMO 板子來調，板子上集成了 daplink 除錯器，
為了方便使用，我把目標板跟 daplink 剪開了，然后用杜邦線把 daplink 跟目標板連接起來，可是，keil無法找到 MCU，不管怎么試都不行，keil 是可以找到 daplink 的，測驗了 MCU 也是沒問題的，后來用 daplink 接了其他 MCU，斷定應該是 daplink 哪里壞了，
雖然手上有 J-link，試了下，可惜這個 J-link 不支持這個 MCU，沒除錯起的話，也就沒法繼續折騰下去，之前做的也白費了，
后來想到有人把 daplink 移植到了 STM32 上，我手上有好幾塊不同型號的 STM32 的板子，正好可以試下自己做個 DAP-Link，

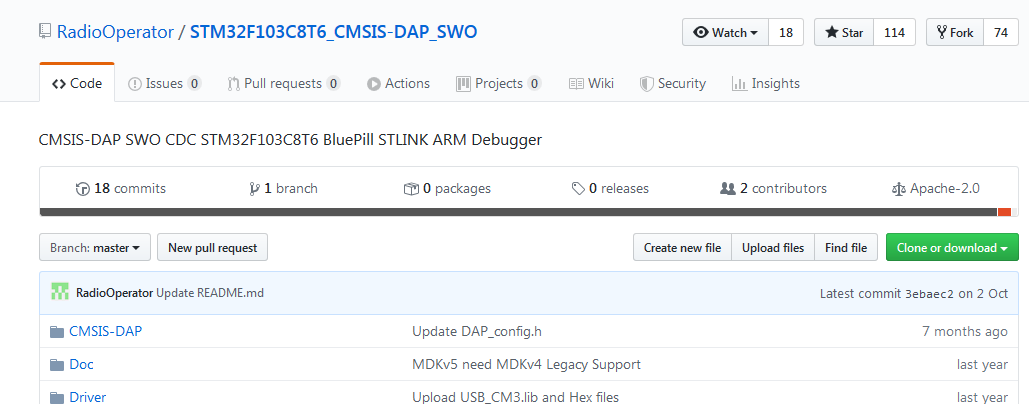

然后在 github上 找到了一個STM32F103c8 的 daplink 韌體，如下：

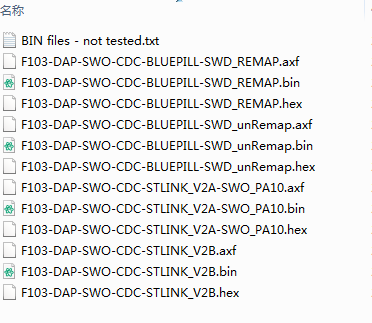

github地址為：https://github.com/RadioOperator/STM32F103C8T6_CMSIS-DAP_SWO，里面有編譯到的韌體，如下：

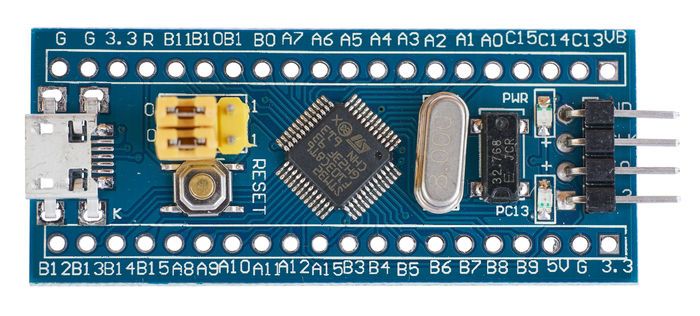

有 3 種板子的韌體，分別是BluePill、STlink_V2A、STlink-V2B，其中 BluePill 是某寶上賣的很多的也很便宜個一塊 STM32F103C8 的板子，如下：

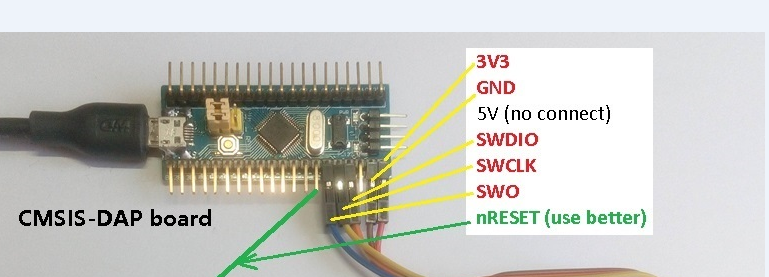

正好我也有一塊這板子，用 ST-Link 給這板子燒了一個 unRemap 的韌體，該倉庫里面也有說明檔案，我燒錄的這個韌體使用的 IO 口如下：
對應的引腳為：
PB6 --> reSET
PB8 --> SWCLK
PB9 --> SWDIO
PB7 --> SWO

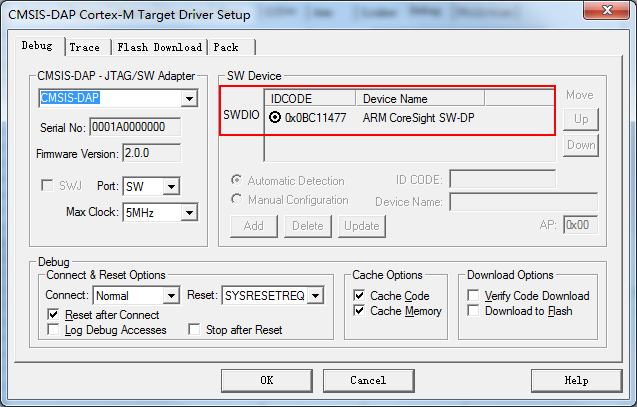

接上電腦，keil可以找到 daplink ，也可以找到MCU，如下：
可以繼折騰了，
