上一篇文章《PHY暫存器》提到STM32為什么不兼容PHY，有小伙伴好奇，市面上的MCU為什么沒有集成晶振，今天我們就來聊一聊這個話題，

01、MCU為什么不集成晶振

本文將用STM32代替MCU，

原因1：早些年，芯片的生產制作工藝也許還不能夠將晶振做進芯片內部，但是現在可以了，這個問題主要還是實用性和成本決定的，

實用性：如果封裝進入STM32內部，不利于不同客戶更換不同頻率晶振，

成本：把晶振封裝進STM32內部成本提高，售價提升，不利于產品競爭力，

原因2：封裝進STM32內部，必將使芯片面積增大，芯片面積大小也是廠商考慮的一個因素，在各方面考慮的情況下，芯片要盡可能的小一些，

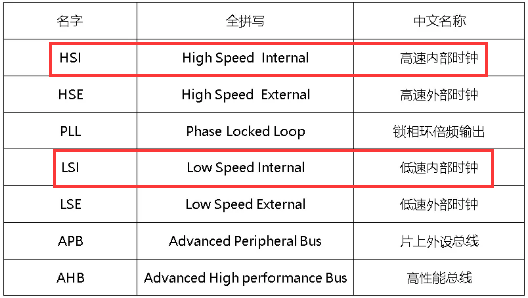

原因3：STM32內部是有“晶振”的，與其說是晶振，不如說是RC振蕩電路，在《STM32F207時鐘系統決議》文中，提到高速內部時鐘和低速內部時鐘，詳細資訊請看《STM32F207時鐘系統決議》文章，

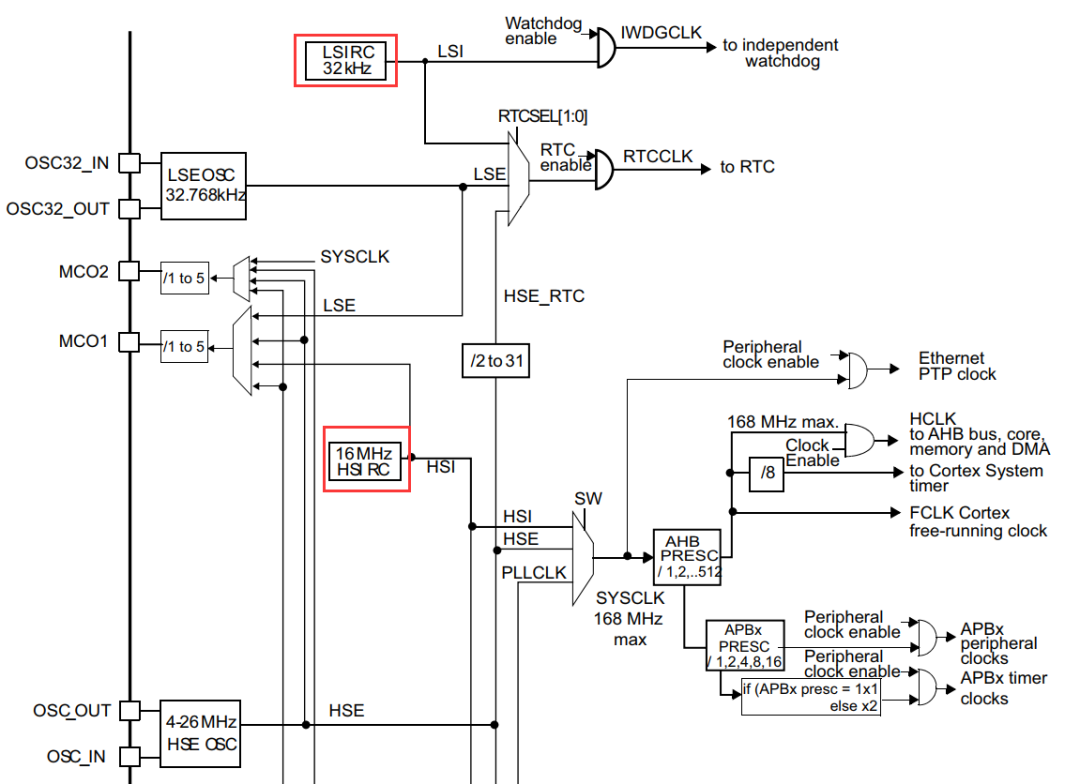

在時鐘樹中的位置，

STM32F207內部已經提供了32.768KHz的低速內部時鐘，一般用于RTC，還有一個16MHz的高速內部時鐘，這個時鐘精度較差，但是一些應用場景，使用高速內部時鐘驅動芯片是足夠的，

所以基于實用性和成本考慮，STM32并不會將晶振集成進入芯片內部，

02、外圍電路問題

看了上文，大家對于芯片外圍電路不集成進入芯片內部的原因，大概了解了，除了上文提到的原因，還有一些其他原因導致外圍電路不能集成進入IC內部，下面簡單舉幾個常見的例子說明一下，

2.1、濾波電容

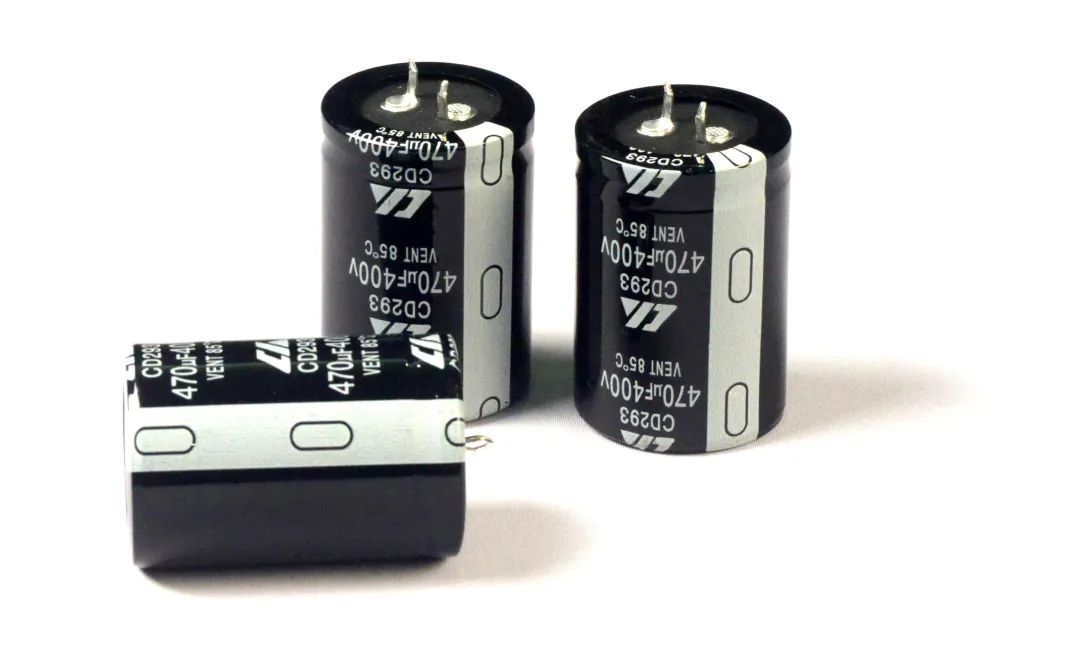

濾波電容的大小從幾百nF~2000uF不等，由于一般電源為中高壓（不是1.xV），所以如果在芯片內部實作，大致有MV_MOSCAP/MOM/ MIM3種，一般來說，2fF/um2是一個正常的值，也就是說，要實作100nF的電容，我得付出50mm2的面積代價，面積的增加，必將導致成本上升，是不劃算的，大部分的應用是很在乎成本的，而不在乎PCB板子大一點，接幾個下圖的接插件的電容，

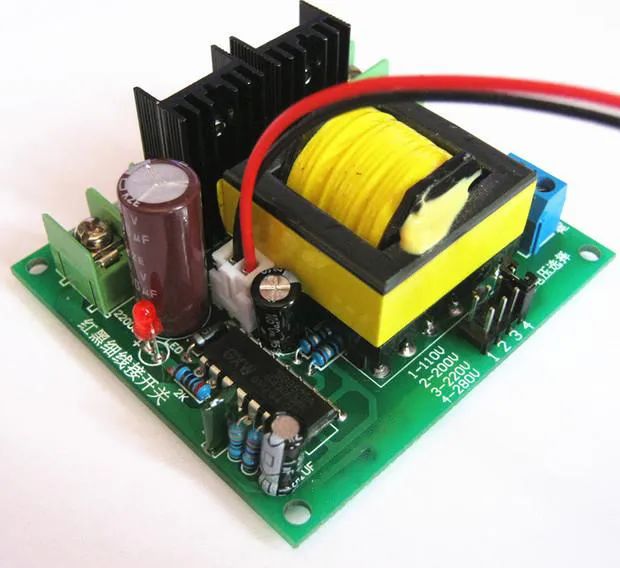

2.2、變壓器

壓器一般只在隔離層和電源領域使用，但目前的集成電路工藝如果要集成磁芯，難度極高，沒必要集成，目前技術是不支持集成進入IC內部的，集成進入也會影響到其他部件的作業，

2.3、電感

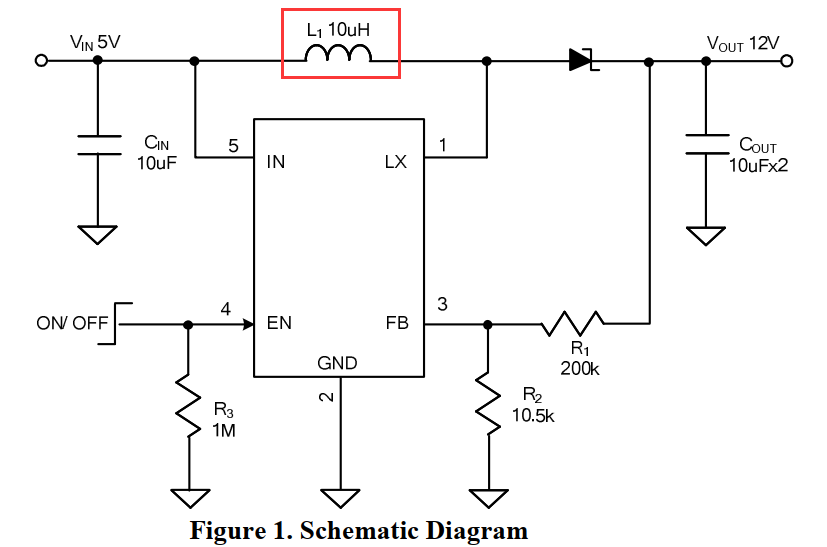

電感的主要應用場景是電源里面的續流需求，經過它的電流動輒幾安培，芯片內部要走安培級的電流得付出1mm粗的代價，且這個1mm還得精密的圍成線圈，工藝實作有一定難度，并且成本上升太過恐怖，不要說MCU這樣的主控芯片，大家資料的DCDC芯片，都需要將電感外置，以SY7152ABC型號DCDC芯片為例，電路圖如下

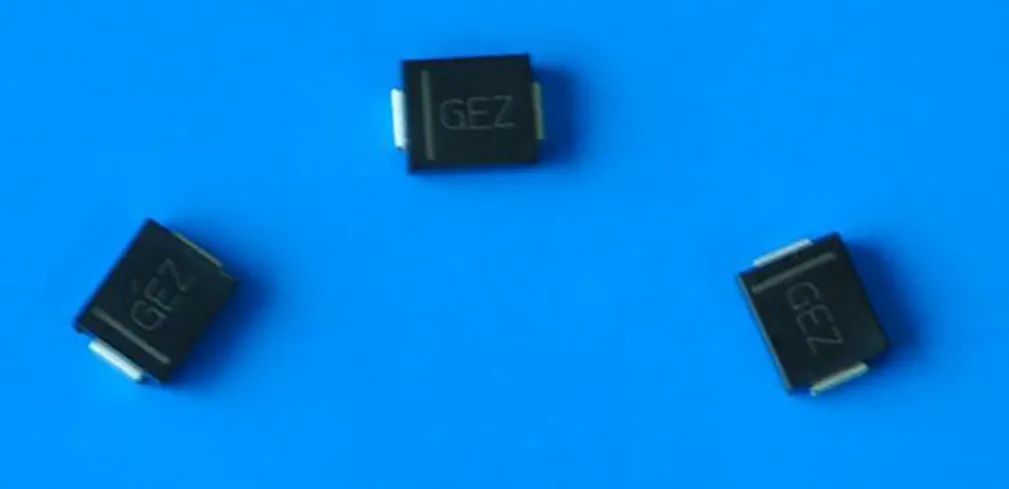

2.4、TVS管

TVS管，又稱瞬態二極管，主要是解決打ESD的時候芯片擊穿的問題，TVS管電量不大，但勝在電壓極高，隨隨便便就幾kV了，就像電感一樣，TVS管也是不會集成進入IC內部的，

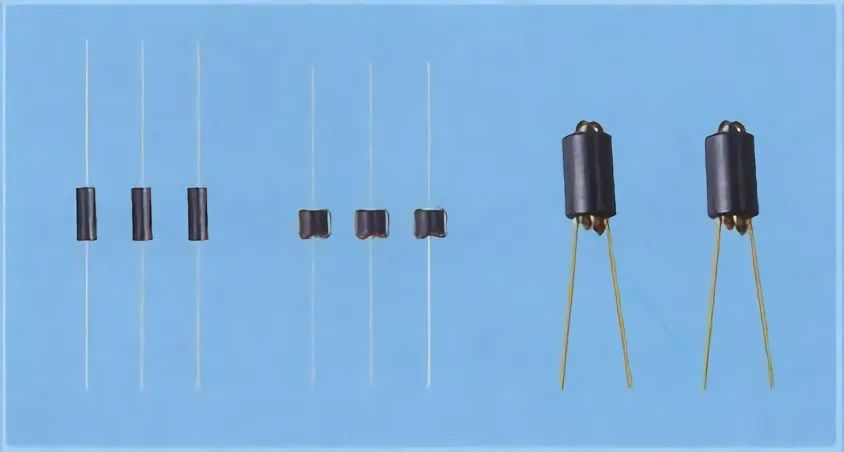

2.5、磁珠

磁珠，可以理解成一個很小的電感，這類東西玩的少，我覺得凡是和磁性材料有關的，目前主流的硅基工藝都很難集成進去，

點擊查看本文所在的專輯，STM32F207教程
